Vecchio 30-12-11, 04:59 PM   #31
Utente

L'avatar di Dantes79

Registrato dal: Dec 2009
residenza: Provincia di Bergamo
Messaggi: 555
Dantes79 è un newbie...
predefinito

Bè si... la Victory dei primi anni, con quella doppia balconata ha certamente tutt'altro fascino che quella, diciamo (attuale)...
Esiste su youtube anche un video di una realizzazione simile. Credo però che la poppa sia realizzata con fotoincisioni, non in legno..

HMS Victory Doris - YouTube

Credo però che Avenger faccia più piacere parlar del wasa più che della Vic !
Almeno in questo wip...
A proposito, buon lavoro !! Come sempre arrivo in ritardo...però arrivo !!
__________________
Walter
__________________________________________________

La donna è come l'onda : o ti sostiene, o ti affonda
Dantes79 non è in linea   Rispondi quotando
Vecchio 30-12-11, 06:14 PM   #32
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

No.. mi interessa, grazie... sto iniziando a cercare materiale fotografico..

Nelle attese inizierò a preparare una forma per lo specchio di poppa.

P.S. Bello il video...

Ultima modifica di Avenger; 30-12-11 a 06:38 PM
Avenger non è in linea   Rispondi quotando
Vecchio 30-12-11, 06:34 PM   #33
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

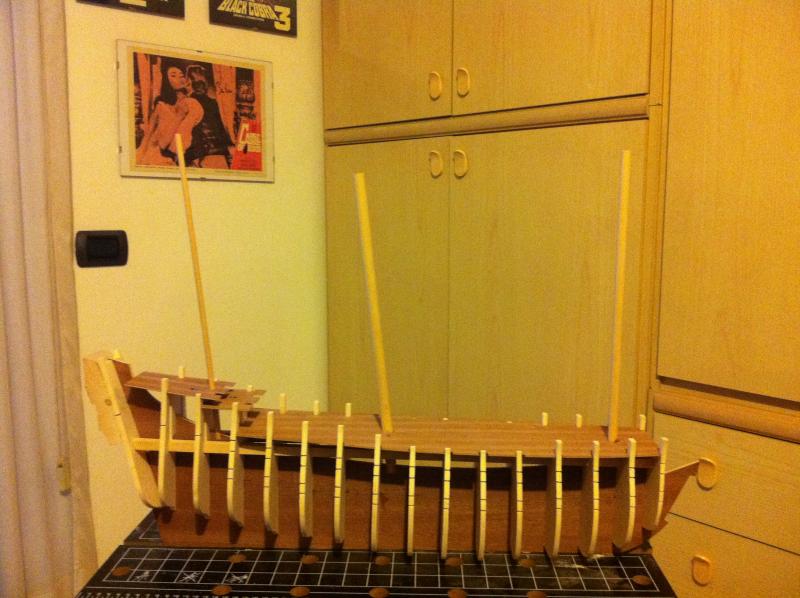

Ho quasi finito la prima tavola di assemblaggio.

Ho dovuto fare alcune modifiche causa la dimensione di alcuni pezzi pretagliati (male)..

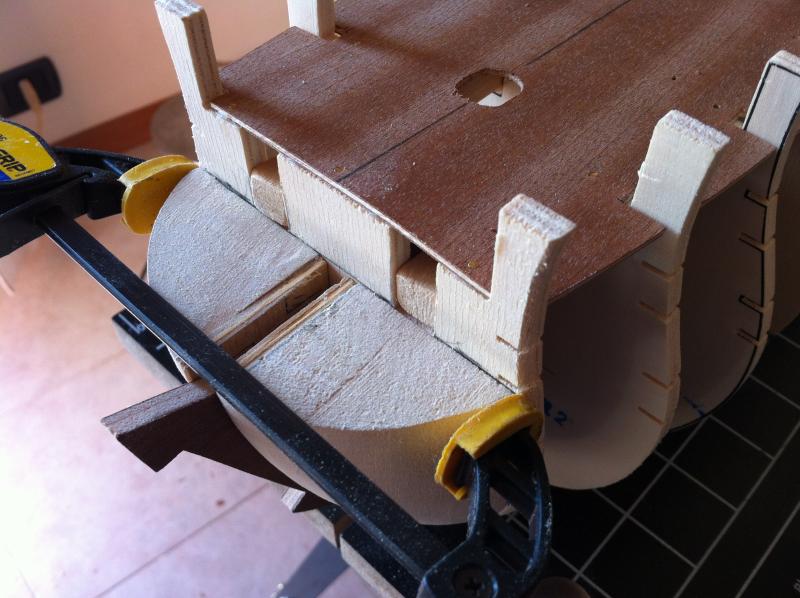

i blocch di rimpimento di prua sono mancanti di 3 mm sul lato interno rispetto alla prima ordinata. Invece di dover riempire di stucco (come si sarebbe costretti a fare se si incolla il pezzo e poi si tenta di fare un angolo di quartabuono) è meglio prepararsi degli spessori da 3mm montati all'interno sulla falsachiglia.

Anche lo spazio tra i due blocchetti i piani non prevedono di riempirlo, ma ci ho messo un quadrello da 5mm.

Un piccolo spessore da 2mm. l'ho dovuto mettere anche sotto le due porticine del ponte di coperta e relative pareti.. che non arrivavano bene al ponte superiore.

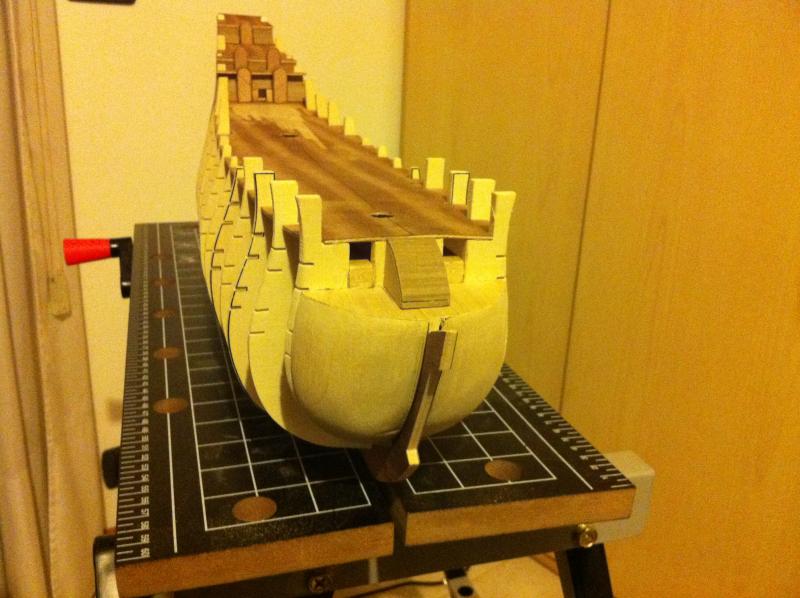

Guardate lo scafo visto di fronte nella penultima foto... sembra una faccetta con naso, occhi e guanciotte
Icone allegate
WASA 1:75 Corel by Avenger-wasa-022.jpg   WASA 1:75 Corel by Avenger-wasa-023.jpg   WASA 1:75 Corel by Avenger-wasa-026.jpg

WASA 1:75 Corel by Avenger-wasa-029.jpg   WASA 1:75 Corel by Avenger-wasa-031.jpg   WASA 1:75 Corel by Avenger-wasa-028.jpg


Ultima modifica di Avenger; 30-12-11 a 06:36 PM
Avenger non è in linea   Rispondi quotando
Vecchio 30-12-11, 07:21 PM   #34
Utente Senior

L'avatar di ilvecchiodelmare

Registrato dal: Jul 2010
residenza: Bergamo
Messaggi: 2,441
ilvecchiodelmare inizia ad ingranare.
predefinito

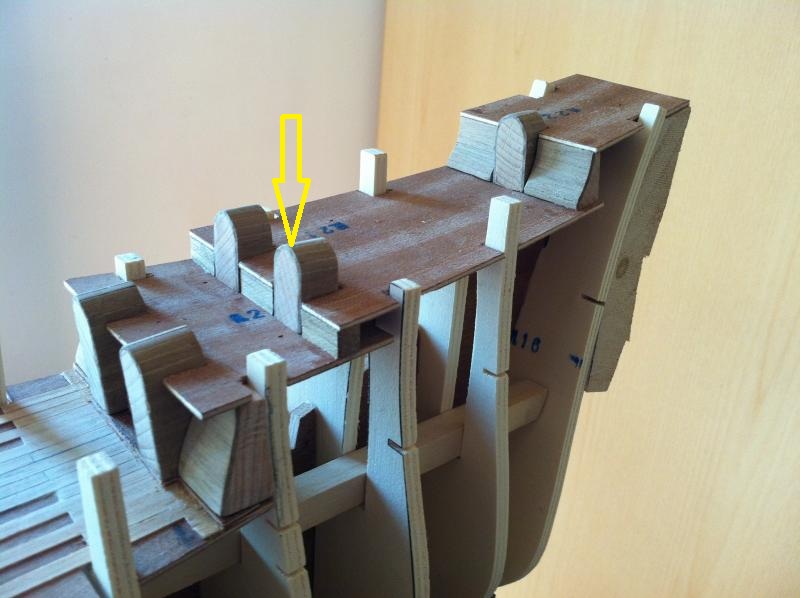

Ciao Avenger, forse è un effetto ottico, ma i due riempitivi di prua mi sembrano un tantino "spanciati" in fuori..hai provato l'avviamento con il listello-guida?
Poi mi sembrano un tantino alti i due "tambucci" del cassero, soprattutto in relazione agli altri..tieni presente che davano accesso ad un ponte a livello inferiore, per cui non c'è bisogno di avere "l'altezza-uomo"..
La struttura mi sembra ben fatta e filante..
alla via così!
Icone allegate
WASA 1:75 Corel by Avenger-wasa-20028.jpg
__________________
Stefano

http://liberocantiere.forumattivo.it/
ilvecchiodelmare non è in linea   Rispondi quotando
Vecchio 30-12-11, 07:45 PM   #35
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

La pancia dei due blocchetti è addirittura leggermente inferiore a quella riportata sui disegni... Però devo ancora rettificare l'angolo di quartabuono e di conseguenza posso ulteriormente ammorbidire la "pancia"...

Per quanto riguarda i due tambucci a guardarli fanno quest'impressione, ma rispettano le misure riportate nelle istruzioni.. altezza dei tambucci in questione 20mm e altezza degli spessori n.30 (quelli sotto al ponte che ne determinano l'altezza - oltre agli appoggi delle ordinate) quadrelli in noce da 5mm x 7mm.

Anche il disegno sembra darti ragione.. ma le misure sono quelle...

Che faccio? Scollo i tambucci e li abbasso di 2 o 3 mm?
Icone allegate
WASA 1:75 Corel by Avenger-wasa.jpg
Avenger non è in linea   Rispondi quotando
Vecchio 30-12-11, 08:43 PM   #36
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

Allora... ho deciso abbassare il secondo ponte..

Ho rismontato tutto (era solo appuntato con un goccio di colla.. ma io di colla ne metto sempre il minimo indispensabile..)

Abbasserò il secondo ponte bilanciando meglio il tutto.. dovrò aggiungere un listellino sui quadrotti n.30 di cui sopra... e sicurante ci guadagnerà.. penso che 2 o al massimo 3mm siano sufficienti.

Grazie Stefano per avermi fatto notare (e aver confermato) che le misure riportate sui piani Corel e i loro stessi disegni sono a dir poco approssimativi e pieni di errori.

Continuate a darmi suggerimenti e criticate.. (che le critiche aiutano a migliorare il lavoro)
Avenger non è in linea   Rispondi quotando
Vecchio 30-12-11, 08:59 PM   #37
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

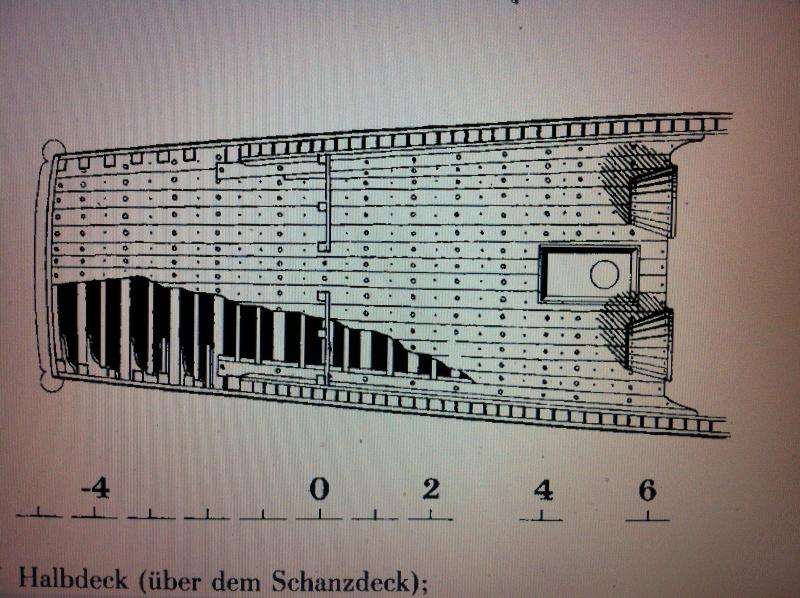

Ho controllato delle tavole della nave del museo di Stoccolma, che mi ha dato un amico e noto che la forma dei tambucci era proprio diversa, invece l'altezza del terzo ponte mi sembra giusta quella che avevo fatto... forse dovrei solo abbassare i tambucci...

Che mi dite??

Stefano, attendo lumi..
Icone allegate
WASA 1:75 Corel by Avenger-img_0770.jpg   WASA 1:75 Corel by Avenger-img_0771.jpg

Ultima modifica di Avenger; 30-12-11 a 09:02 PM
Avenger non è in linea   Rispondi quotando
Vecchio 30-12-11, 10:46 PM   #38
Utente

L'avatar di MarcoF

Registrato dal: Jan 2011
residenza: Vicenza
Messaggi: 381
MarcoF è un newbie...
predefinito

Quote:
Originariamente inviata da SergioD Visualizza il messaggio
ciao marco .e' un po che non ti si sente.i tuoi modelli a che punto sono?
Tutto ancora fermo...

Eh già... mi sento un po' in colpa... sono rimasto parecchio indietro...
Inoltre proprio oggi ho aperto il quarto cantiere...

Durante queste feste dove pensavo di rimettermi in pari, alla fine non ho fatto nemmeno un'ora di ferie... ma in qualche modo farò... ormai non resisto più!
MarcoF non è in linea   Rispondi quotando
Vecchio 30-12-11, 10:58 PM   #39
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

Penso di aver risolto variando le altezze dei due ponti e rimodellando i Tambucci come nel documento originale del museo..

Grazie a Stefano che mi ha fatto notare l'errore, a Trink che mi ha fornito materiale prezioso e a Marco per il suo WIP pieno di suggerimenti..
Icone allegate
WASA 1:75 Corel by Avenger-wasa-032.jpg   WASA 1:75 Corel by Avenger-wasa-035.jpg   WASA 1:75 Corel by Avenger-wasa-036.jpg

WASA 1:75 Corel by Avenger-wasa-037.jpg   WASA 1:75 Corel by Avenger-wasa-039.jpg
Avenger non è in linea   Rispondi quotando
Vecchio 31-12-11, 05:19 PM   #40
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

Tantissimi auguri di buona fine d'anno a tutti quanti.. che il 2012 sia un anno fantastico e ricco di soddisfazioni per tutti noi..

AUGURI!!!
Avenger non è in linea   Rispondi quotando
Vecchio 01-01-12, 02:42 PM   #41
Utente Senior

L'avatar di perru82

Registrato dal: Feb 2008
residenza: Vercelli
Messaggi: 1,460
perru82 è un newbie...
predefinito

ciao e buon anno nuovo a tutti!
Non sò se lo conoscevi già, sicuramente l'avrai già visto:
Document sans nom
__________________
Marco
perru82 non è in linea   Rispondi quotando
Vecchio 01-01-12, 04:12 PM   #42
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

Spettacolare!!!! No, non lo avevo mai visto... che lavoro... grande professionista dell modellismo navale...
Avenger non è in linea   Rispondi quotando
Vecchio 01-01-12, 05:24 PM   #43
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,215
SergioD inizia ad ingranare.
predefinito

aggiungo anche questo wasa report italian ciao
SergioD non è in linea   Rispondi quotando
Vecchio 01-01-12, 08:49 PM   #44
Utente

L'avatar di Avenger

Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
Avenger è un newbie...
predefinito

Molto belle le documantazioni di entrambi i siti... grazie mille..

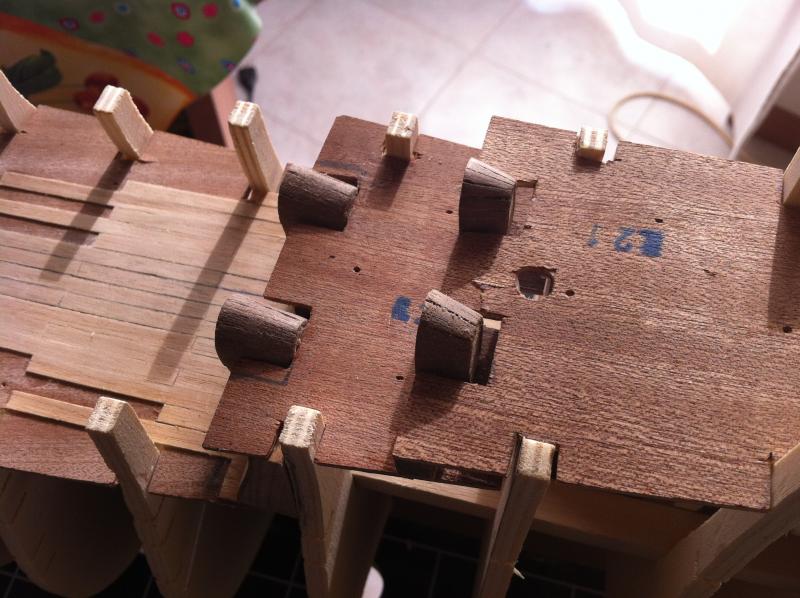

Ho iniziato la posa del primo fasciame... Mi piace molto la forma dello scafo di questa nave...

Devo riconoscere un pregio alla Corel, la qualità e varietà dei legnami forniti e la bellezza delle fusioni in ottone.
Icone allegate
WASA 1:75 Corel by Avenger-wasa-043.jpg   WASA 1:75 Corel by Avenger-wasa-044.jpg   WASA 1:75 Corel by Avenger-wasa-047.jpg

WASA 1:75 Corel by Avenger-wasa-050.jpg   WASA 1:75 Corel by Avenger-wasa-052.jpg   WASA 1:75 Corel by Avenger-wasa-054.jpg

Avenger non è in linea   Rispondi quotando
Vecchio 01-01-12, 09:02 PM   #45
Utente Senior

L'avatar di perru82

Registrato dal: Feb 2008
residenza: Vercelli
Messaggi: 1,460
perru82 è un newbie...
predefinito

ma sei velocissimo!
__________________
Marco
perru82 non è in linea   Rispondi quotando
