Buongiorno a tutti.

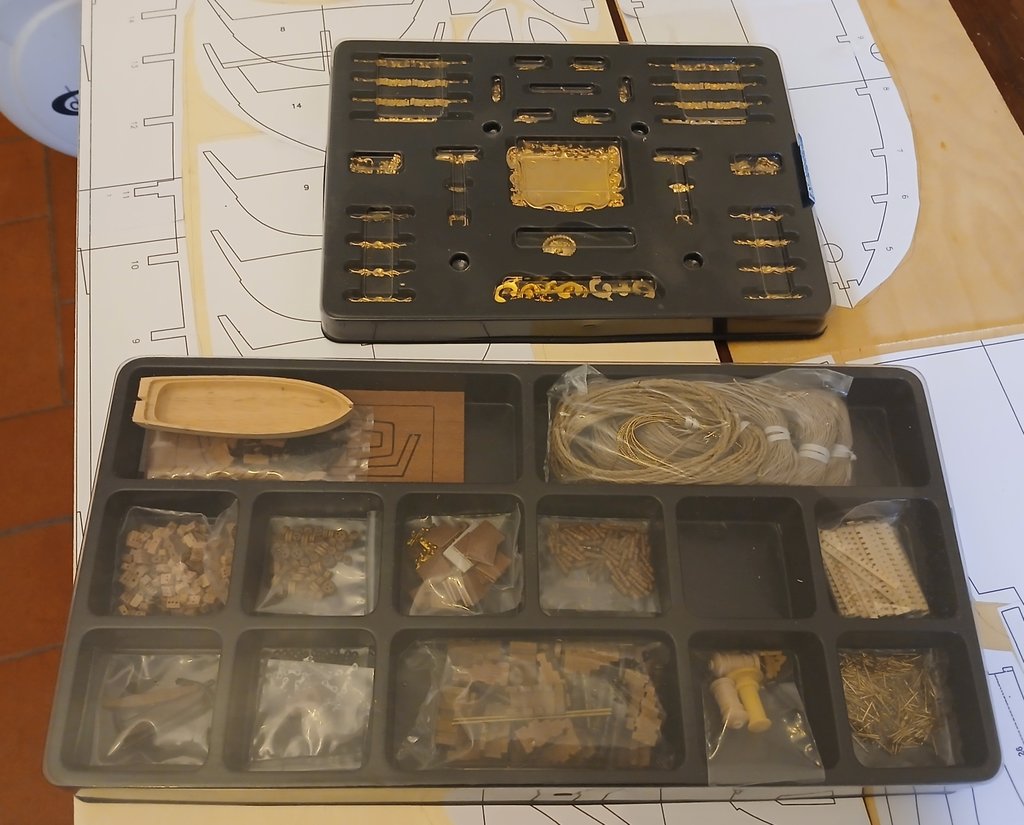

Come annunciato in altra sede, comincerò la costruzione dello sciabecco Misticque da piani Corel, della quale userò anche decorazioni ed accessori.
Il tipo di nave mi ha intrigato moltissimo per via della splendida linea e di alcune particolarità, specie della forma della poppa a "cul di bertuccia". Ho visto un bel modello realizzato qua sul forum nel 2011 e trovato la costruzione dello stesso nel sito "Ship of scale" dove un utente lo ha realizzato postando molte foto che mi saranno utili. I piani Corel sono ok ma per me le foto sono spesso indispensabili.
Quindi si parte, innanzi tutto con la scannerizzazione dei pezzi, il disegno in cad e la stampa per il ritaglio dal compensato.
E' una cosa che ormai faccio sempre, anche per essere sicuro della simmetria e per controllare le misure prima di iniziare...una specie di premontaggio preliminare!

[sam_59]

Ti seguirò volentieri in questa nuova impresa. Qualche tempo fa feci lo sciabecco dell'Amati armato con tre vele latine. Il Misticque dovrebbe avere l'albero di maestra a vele quadre e gli altri due con vele latine da cui, se non ricordo male, il nome "Misticque" ovvero Misto.

Buon lavoro , aspetto aggiornamenti

[felipe.max]

Bel modello, ti seguirò volentieri


Inviato con il mio MRD-LX1 - Scarica l‘app del Forum di Modellismo.net

[maurino]

Ecco un bel modello poco riprodotto , chissà poi perchè ...... Seguo incuriosito .

[Rob70]

Ci sono. Ti seguo volentieri

Sent from my SM-A405FN using Forum mobile app

[Black buccaneer]

Mi unisco con piacere al popolo di questo tuo nuovo wip..

Inviato con il mio M2003J15SC - Scarica l‘app del Forum di Modellismo.net

[alberto58]

Grazie a tutti, intanto ho imparato l' origine del nome, infatti mi chiedevo cosa avesse di mistico questa nave ...
In effetti questo modello ha due vele latine ed una quadra, la scala è 1:50 che permette un discreto livello di dettaglio che vedrò di onorare...

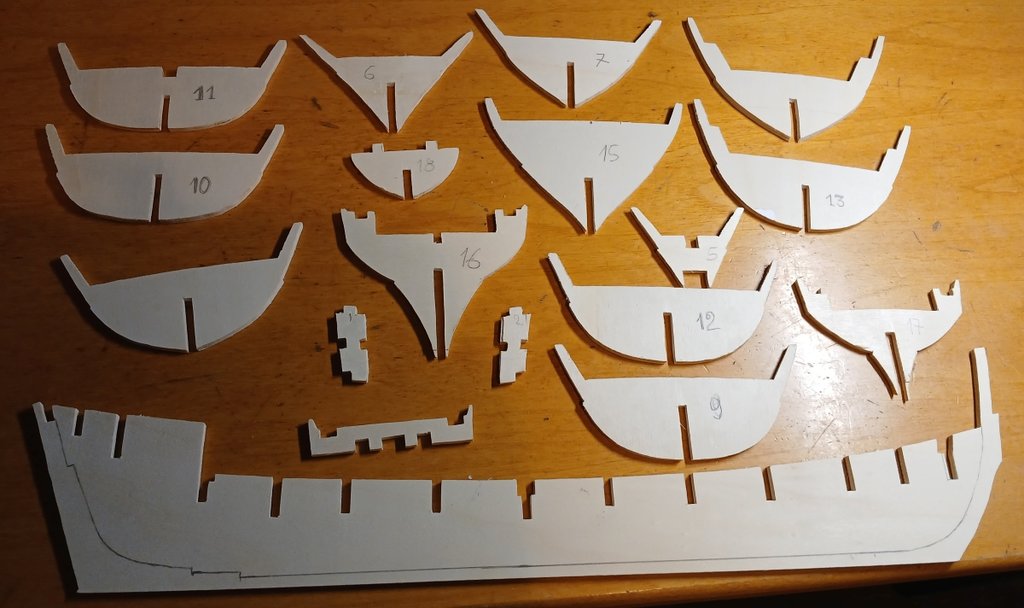

Tagliati i pezzi a traforo, non si può resistere ad una prima immediata prova a secco per vedere l' effetto che fa.

[alberto58]

Una caratteristica del modello è lo "scalino" del fasciame che già si vede nelle oridiate.
La chiglia sarà già da subito sostituita con pero anzichè essere successivamente ricoperta con listelli come da progetto (mai piaciuta la soluzione)

[Tuvok]

Interessante il modello che hai scelto.
Ti seguo con molta attenzione e curiosita' . Complimenti.

ALex

[alberto58]

Preparata la chiglia in pero. Sono andato un po' di fantasia nella forma dei pezzi che la compongono visto che non ho trovato indicazioni su questo specifico natante. Sarà comunque in gran parte nascosta.

[alberto58]

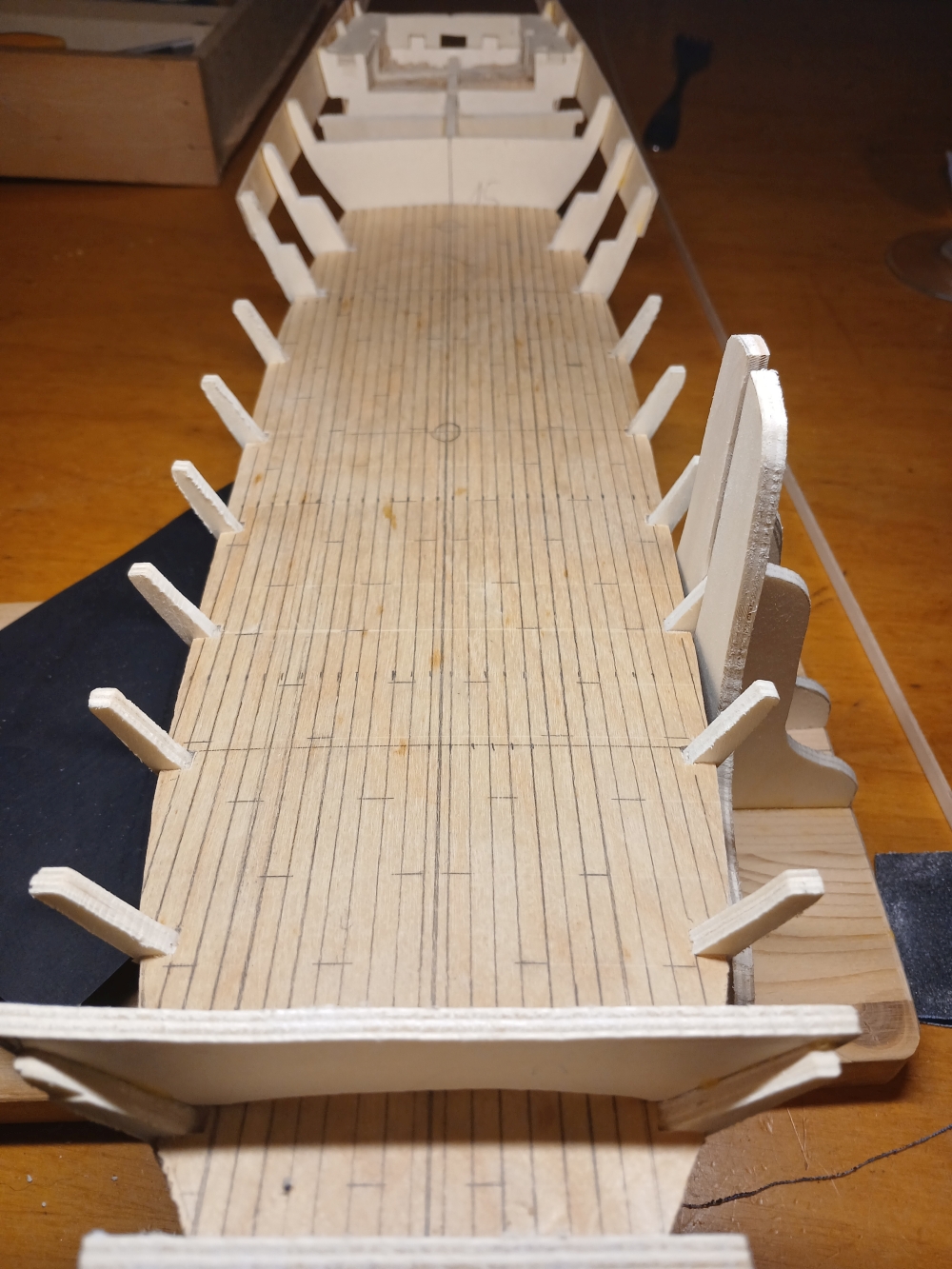

Altro premontaggio, sempre a secco, per controllare se tutto torna, sembra di si...
E' ora di cominciare ad incollare!

[alberto58]

Incollato il tutto, ho proceduto a riempire con balsa le parti di poppa e di prua, con attenzione soprattutto alla poppa di forma molto particolare.
Per quanto posso capire la forma dovrebbe essere questa, posto diverse immagini e magari se qualcuno nota qualche problema lo dica, in questa fase si può ancora aggiustare tutto...

[Black buccaneer]

Certo che sarà una bella sfida fasciare per bene le curve di quei riempimenti!
C'è qualche motivo se hai scelto balsa? Un legno un po' più duro avrebbe reso possibile l'uso agevole di chiodi..


Inviato con il mio M2003J15SC - Scarica l‘app del Forum di Modellismo.net

[alberto58]

In balsa sono solo i riempimenti tra due ordinate, la parte terminale di poppa a forma di "cul di babbuino" è in compensato...

[Black buccaneer]

Ah, bene, allora.
Se il cul di babbuino è in compensato...
ben funziona il chiodo piantato!
