frah2o · 11-08-23, 11:36 AM

Sempre meglio Penny (ah...congratulazioni per il matrimonio)

Pennywise · 11-08-23, 01:23 PM

Quote:

Originariamente inviata da frah2o

Sempre meglio Penny (ah...congratulazioni per il matrimonio)

Grazie!!!

2012carlo · 13-08-23, 08:36 PM

Per quanto riguarda l'indispensabile roll-bar, alcune considerazioni. Saranno tutte cose che sai già, ma magari sono utili a qualcuno. Un
Ho provato a pastrocchiare con del tondino di ottone da 3 mm, ma era estremamente rigido e non sono riuscito a piegarlo. Forse andava piegato a caldo, ma era una tecnica troppo complicata per le mie modeste capacità.
Il tubo di ottone va molto meglio, però va riempito internamente per evitare che si schiacci sulle curve. Io ci ho infilato del filo di rame elettrico che avevo da parte, non il filo in treccia ma quello rigido in tondino. Fermo resta che poi ti tocca bestemmiare con le saldature, dato che ne devi fare molte e molto ravvicinate. E' indispensabile una dima.
Il plasticard ti risparmia molti mal di testa, basta usare il tondino pieno e lo puoi piegare senza appiattirlo.
Buon divertimento e buon ferragosto.

Inviato con il mio CPH2409 - Scarica l‘app del Forum di Modellismo.net

Pennywise · 01-09-23, 11:28 AM

allora, ho avuto più difficoltà del previsto a reperire il materiale necessario

tondino da 3mm in ottone non pervenuto in nessun brico della zona e non, plasticard ovviamente è roba specifica di negozi di modellismo... alla fine ho rimediato un tubo da 3,2mm in plasticard. per non ammattire nel piegarlo ho fatto un miscuglio stampandomi con la resina solo le curve (avevo dei file già pronti che facevano abbastanza al caso mio)

tutto sommato non male però ho trovato più difficoltà del previsto a fare le giunzioni dei pezzi e ad incollarli

sono partito con la solita pianificazione su carta per le linee generali e una prima bozza con fil di ferro

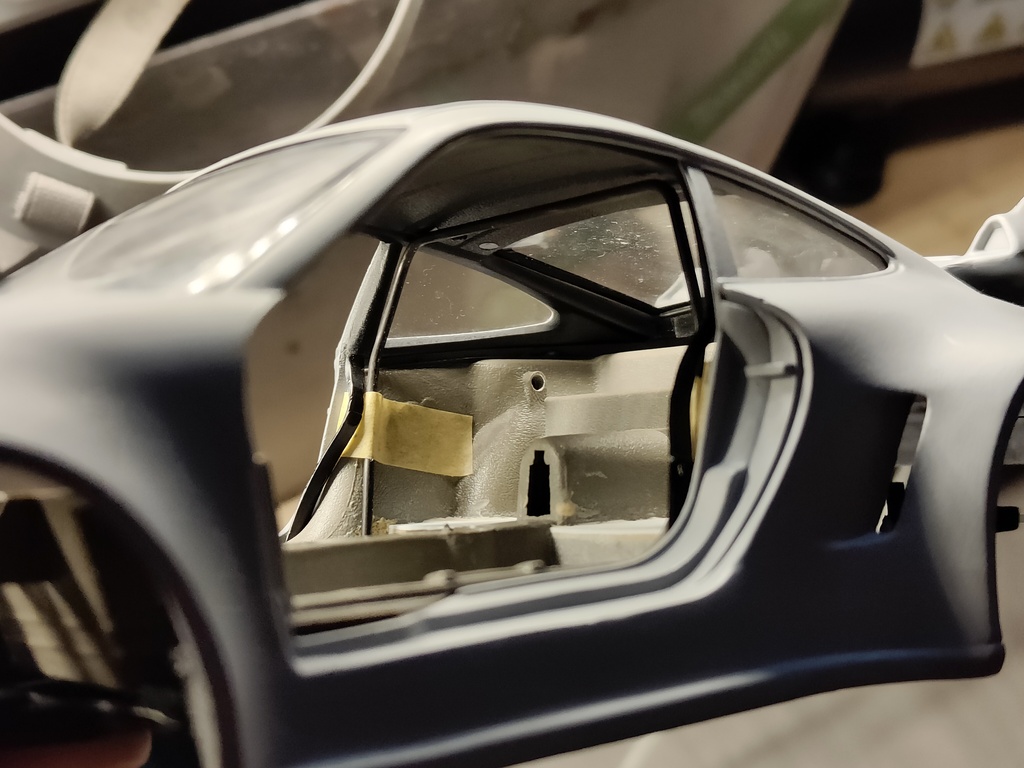

delle prove di ingombri

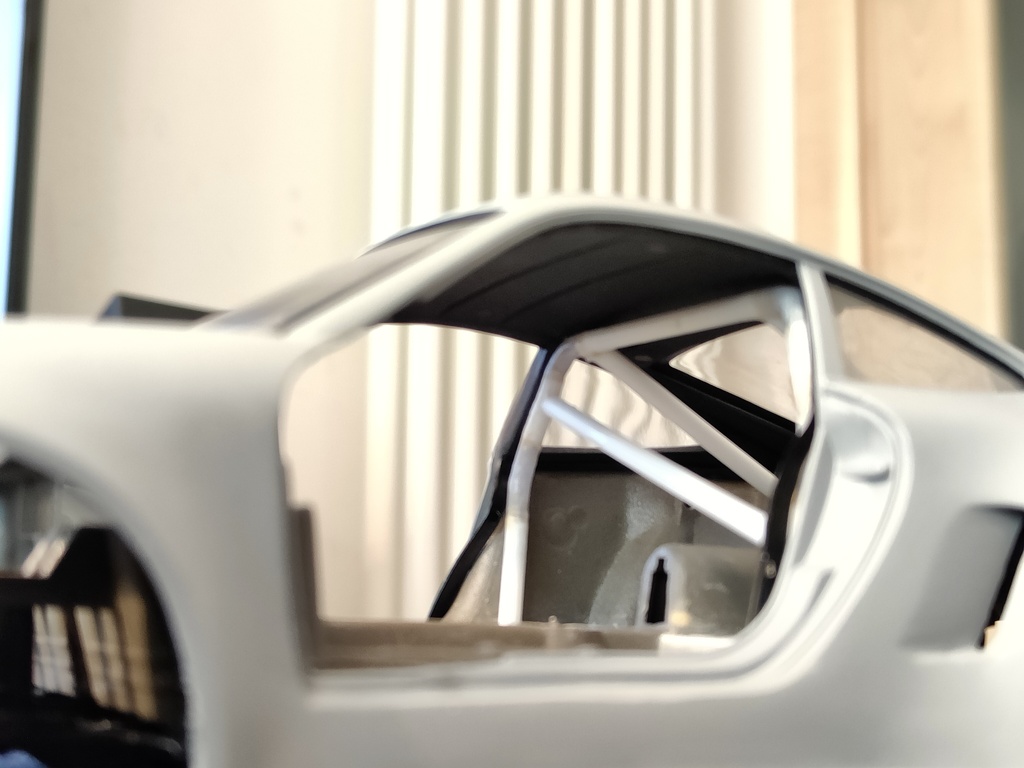

una volta che le misure tornavano ho messo insieme gli spezzoni di tubo con le pieghe stampate in 3D, un po' con attack un po' con stucco bicomponente

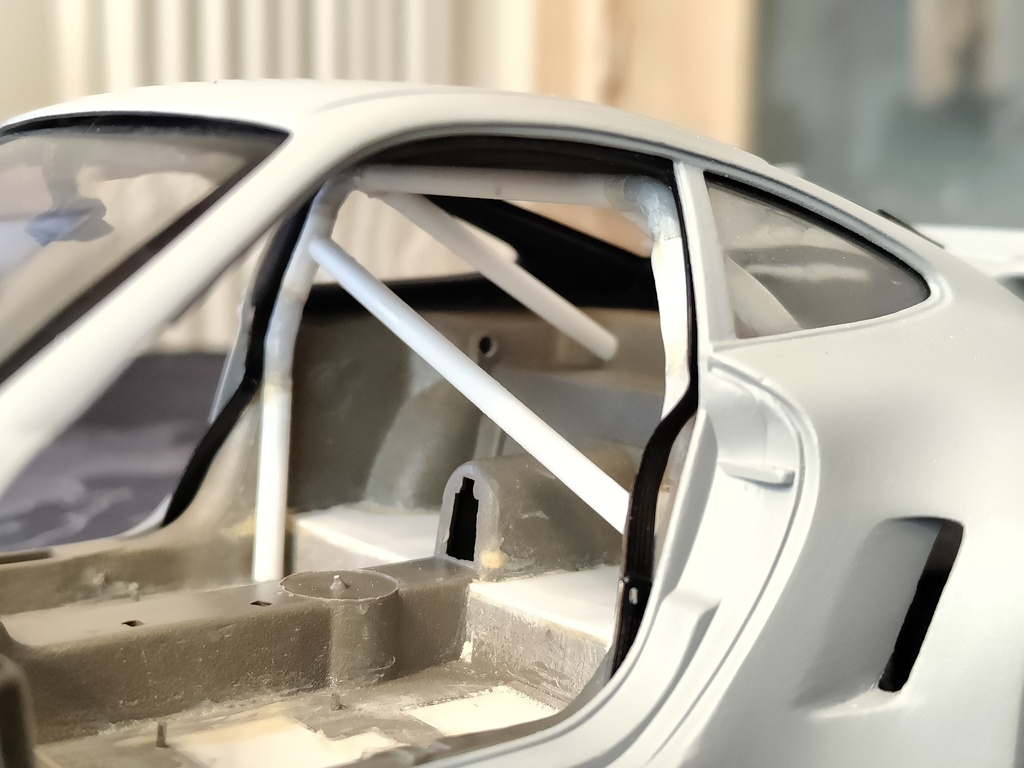

comunque il risultato c'è. non sono voluto ammattire a fare chissà cosa e sono rimasto abbastanza sul semplice

riccardozanelli · 04-09-23, 11:56 PM

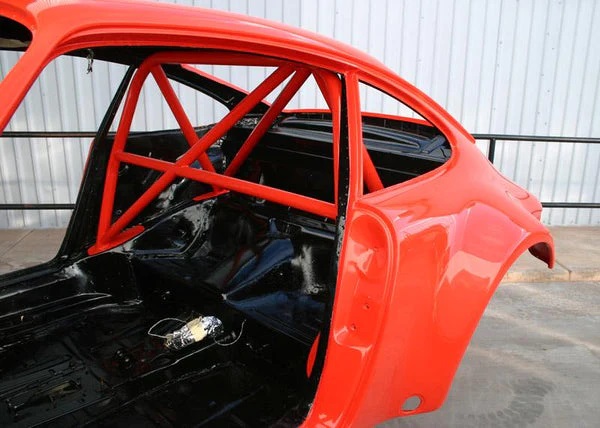

Ciao Luca, mi permetto di darti un suggerimento sul rollbar.
I tubi dei rollbar Porsche sono da 40 mm che in scala 1/18 vuol dire 2,2 mm.
Siccome è una misura un po' del caxxo e non so se si trovano tondini di questo diametro io userei un 2,5.
Come forma farei un paio di modifiche. la barra diagonale la farei partire dalla piega superiore che hai stampato in 3D e la farei arrivare alla base dell'arco, per aumentare la rigidezza dell'arco stesso.
Poi aggiungerei una barra orizzontale per ancorare le cinture di sicurezza.

Pennywise · 05-09-23, 10:21 AM

ciao Riccardo e grazie per i suggerimenti, hai ragione è un pelo sovradimensionato nel diametro. calcolatrice alla mano sarebbero tubi da 57mm. i rollbar esistono anche in diametro 50 e onestamente li preferisco un po' più cicciotti, pur senza esagerare

rifarlo in diametro più sottile mi complicherebbe le cose per i fori già fatti nella zona posteriore

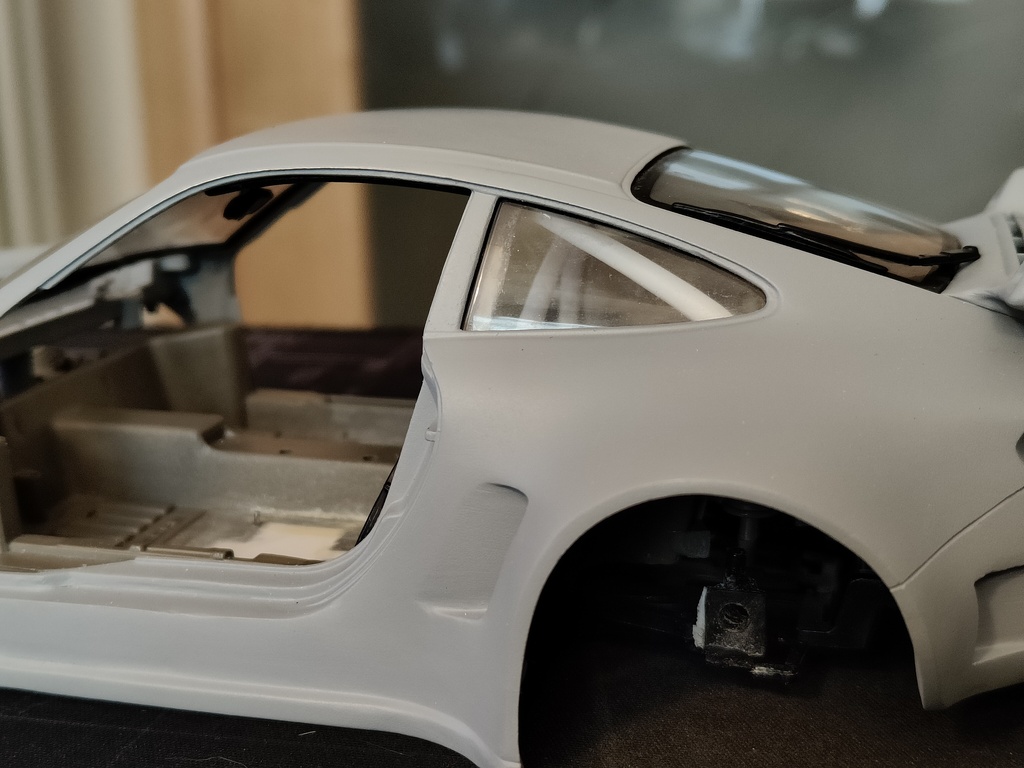

per la barra orizzontale è già prevista, ma "separata" dal resto del rollbar, da infilare in quei fori che si vedono in questa foto, e questa sì sarà da 2,5mm

Pennywise · 05-09-23, 10:24 AM

p.s. ho avuto un sacco di problemi a far incollare resina con plasticard

per quello ho evitato accuratamente di incollare la diagonale di plasticard sull'angolo in resina

detto questo, potrei rifare tutto e a questo punto stampando anche le parti dritte in resina di diametro adeguato. ci penso su e magari faccio qualche prova

riccardozanelli · 05-09-23, 09:19 PM

Quote:

Originariamente inviata da Pennywise

p.s. ho avuto un sacco di problemi a far incollare resina con plasticard

per quello ho evitato accuratamente di incollare la diagonale di plasticard sull'angolo in resina

detto questo, potrei rifare tutto e a questo punto stampando anche le parti dritte in resina di diametro adeguato. ci penso su e magari faccio qualche prova

Bravo, che il lavoro che hai fatto sin'ora merita un rollbar all'altezza del resto

Pennywise · 08-09-23, 08:07 PM

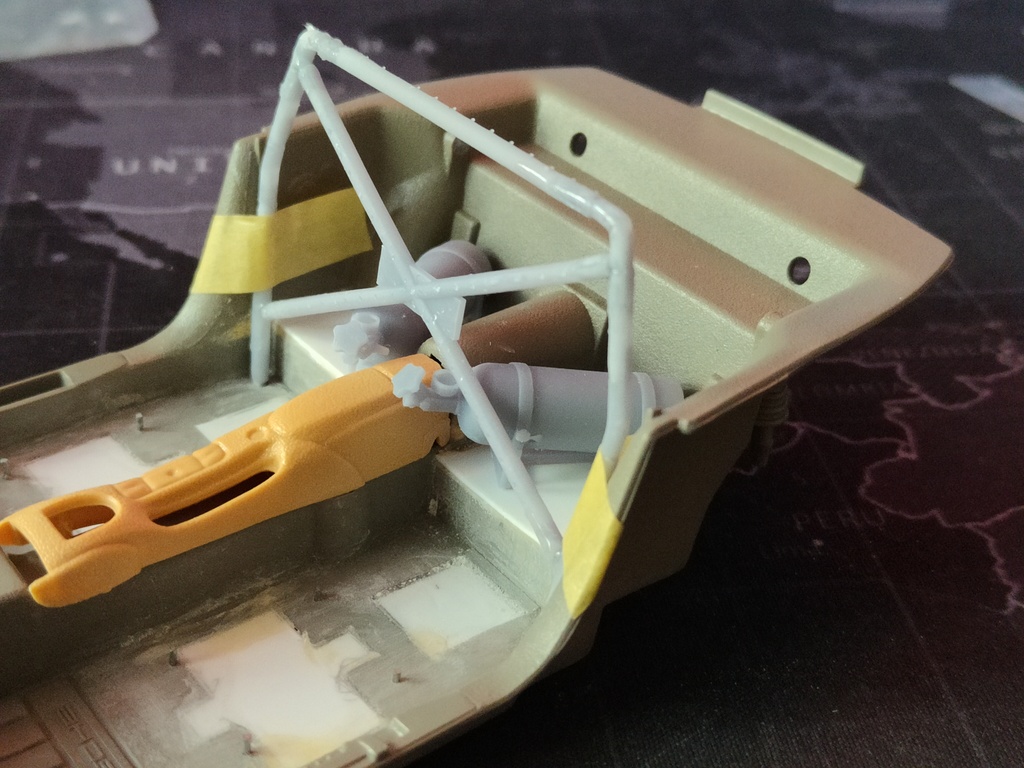

allora, ho fatto un'altra prova.. non mi fa impazzire ma forse è meglio così sottile? ora sono 2,3mm

ovviamente solo imbastito alla veloce per vedere come viene

è montato al contrario, nella parte alta si vedono già i fori che ho fatto dove poi andranno i tubi che scendono alla zona posteriore dell'abitacolo

frah2o · 11-09-23, 08:59 AM

Bravo Penny bel lavoro! Rifare il roll bar è sicuramente una rottura di palle, ma con la dimensione corretta sei sicuramente senza remore e ripensamenti.

Mentre vado avanti col mio Porsche, Riccardo ogni tanto mi tira le orecchie per cavarmi la pigrizia di lasciare qualcosa a metà.

Rompe rifar ei pezzi, ma dopo sicuro che sei sereno nell'andare avanti col progetto (che è veramente bello)

Pennywise · 12-09-23, 05:11 PM

speriamo

ultimamente ho bisogno di vibrazioni positive, mi sembra che non faccio altro che combinare disastra tra qui e lo scafo dell'altro wip

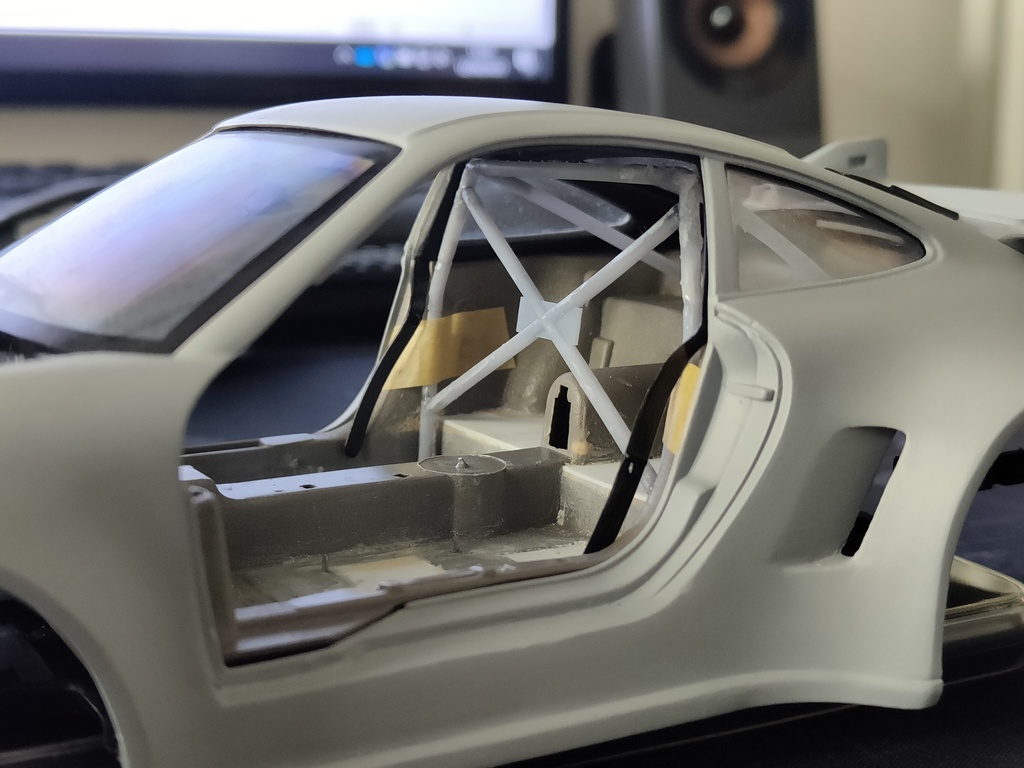

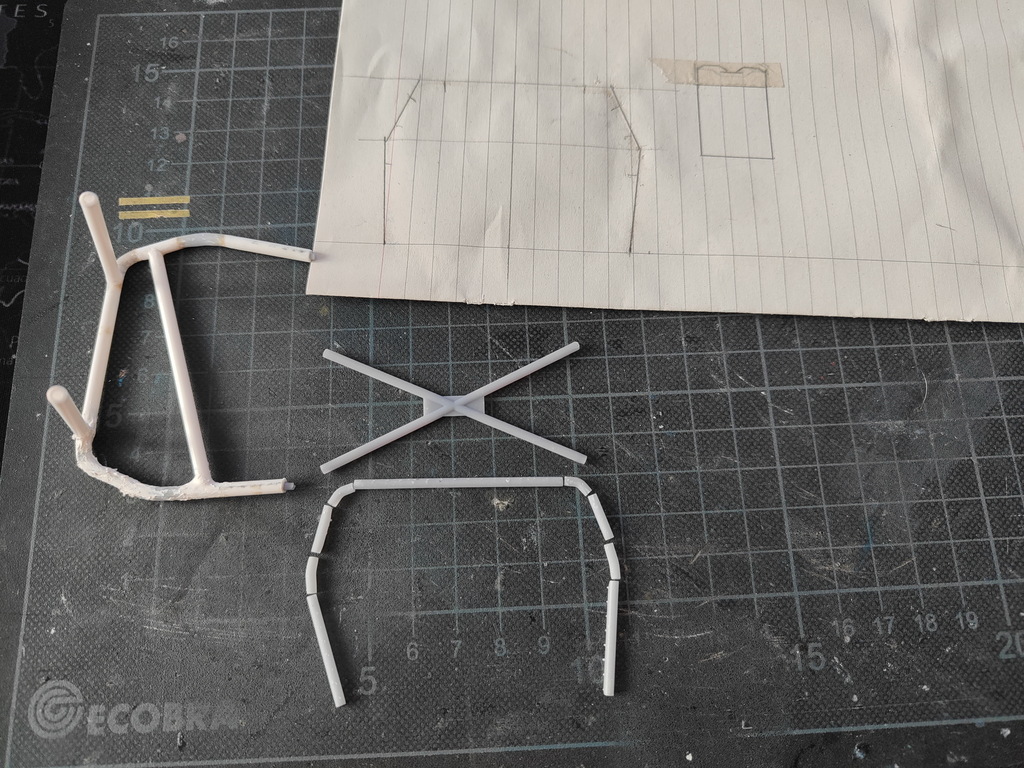

dunque non sapendomi disegnare i pezzi mi sono arrangiato con quel che ho, e le curve non le ho così strette da fare la parte superiore... speravo che scaldando e piegando funzionasse invece si è sbriciolato tutto. con abbondante attack ho risaldato tutto e il risultato è questo. la croce poi l'ho attaccata un pelino più in basso per ottimizzare gli ingombri

spero sia passabile. ovviamente il tutto è da rifinire ma volevo prima essere sicuro che il tutto non sia da cestinare nuovamente

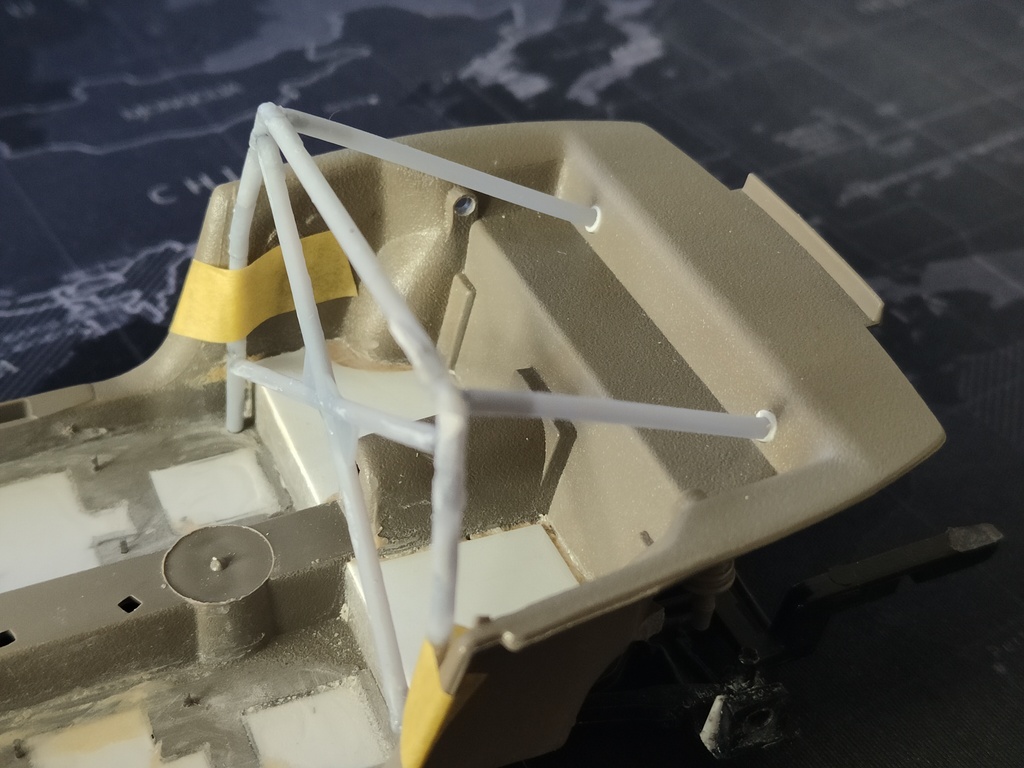

ho fatto i rinforzi posteriori, per risolvere il problema dei buchi nel pianale troppo grandi ho usato 2 "boccole" di plasticard che risultano molto utili per regolare la posizione finale

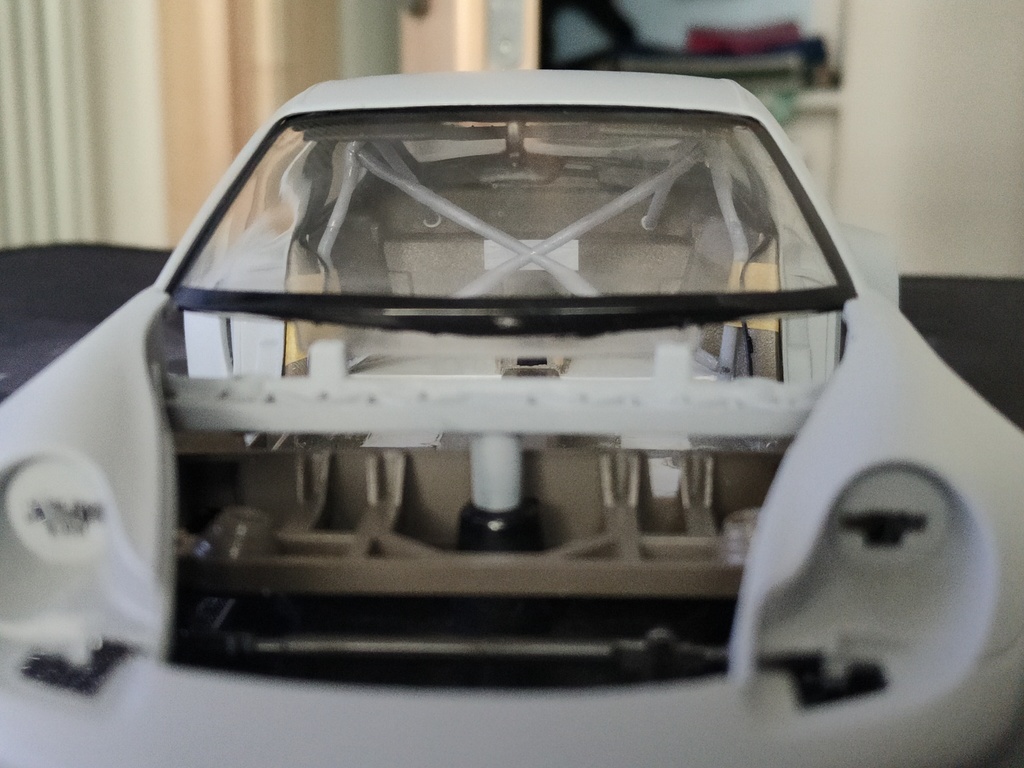

e il risultato a macchina chiusa

riccardozanelli · 12-09-23, 05:55 PM

Bravo Luca, molto meglio di prima

Non sei soddisfatto anche tu?

Pennywise · 12-09-23, 08:22 PM

Grazie mille Riccardo 😁 a dire il vero la X non mi entusiasma troppo come è venuta, e facendo qualche prova col resto dei pezzi mi sembra anche un po' in mezzo alle scatole per far passare le cinture e per alloggiare le bombole del NOS.

Mi sa che la tirerò via per fare solo una traversa centrale a mezza altezza

Pennywise · 01-10-23, 06:08 PM

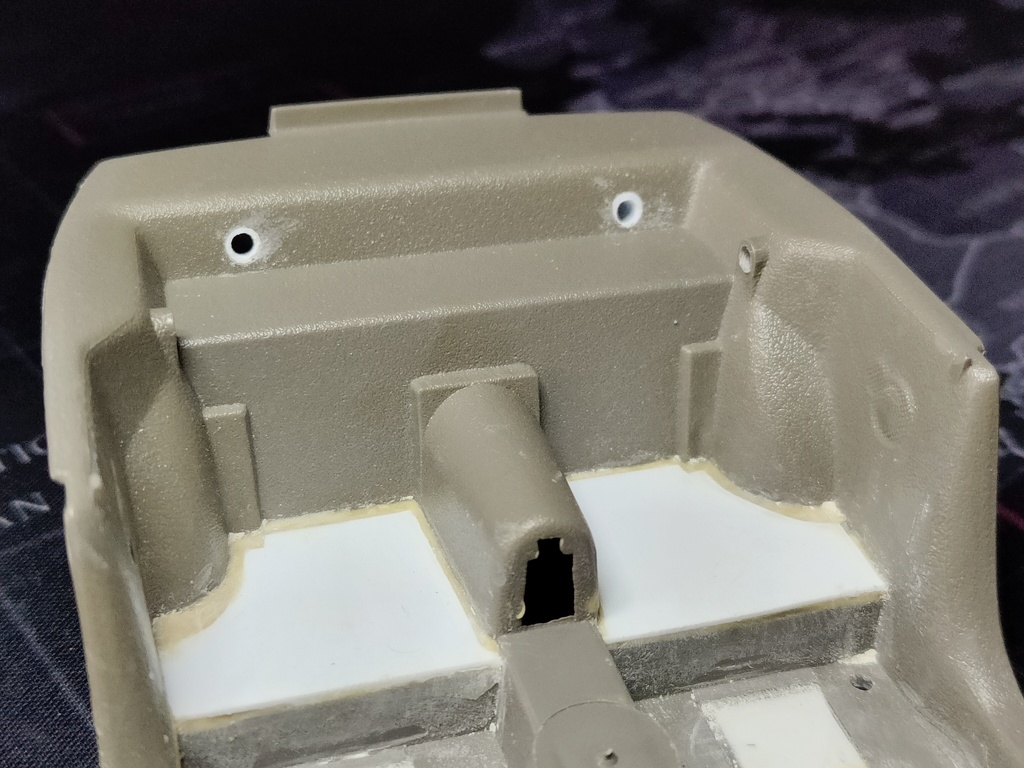

dunque, nella zona posteriore della vasca ho inserito due boccolette di plasticard per correggere il diametro del foro

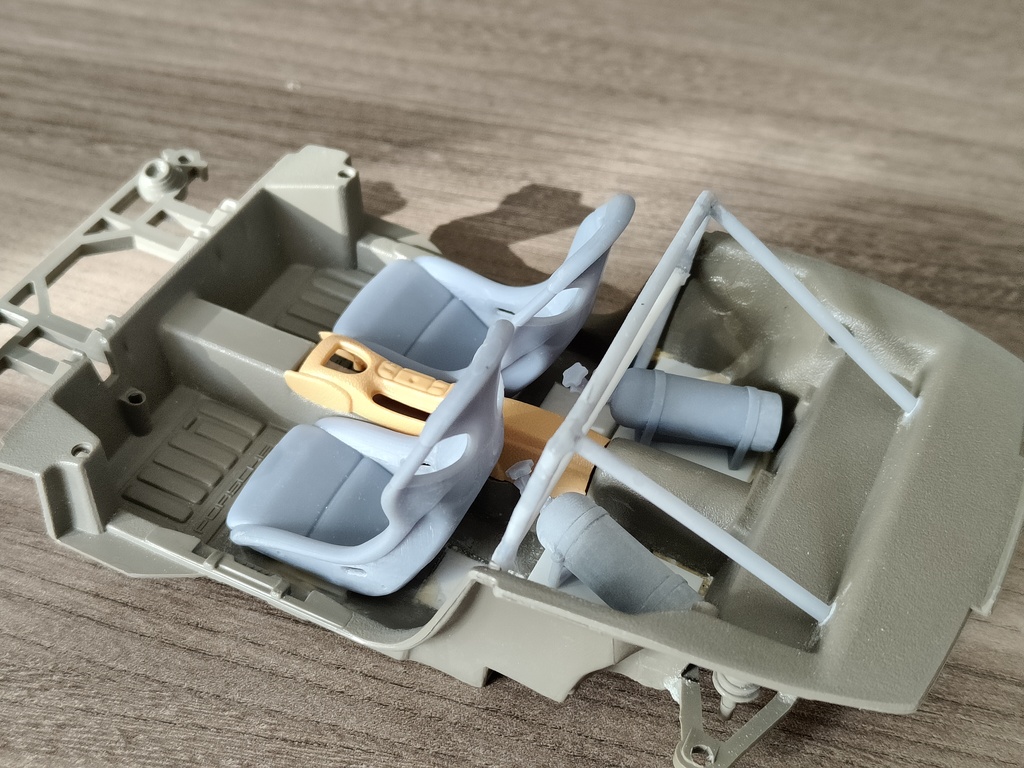

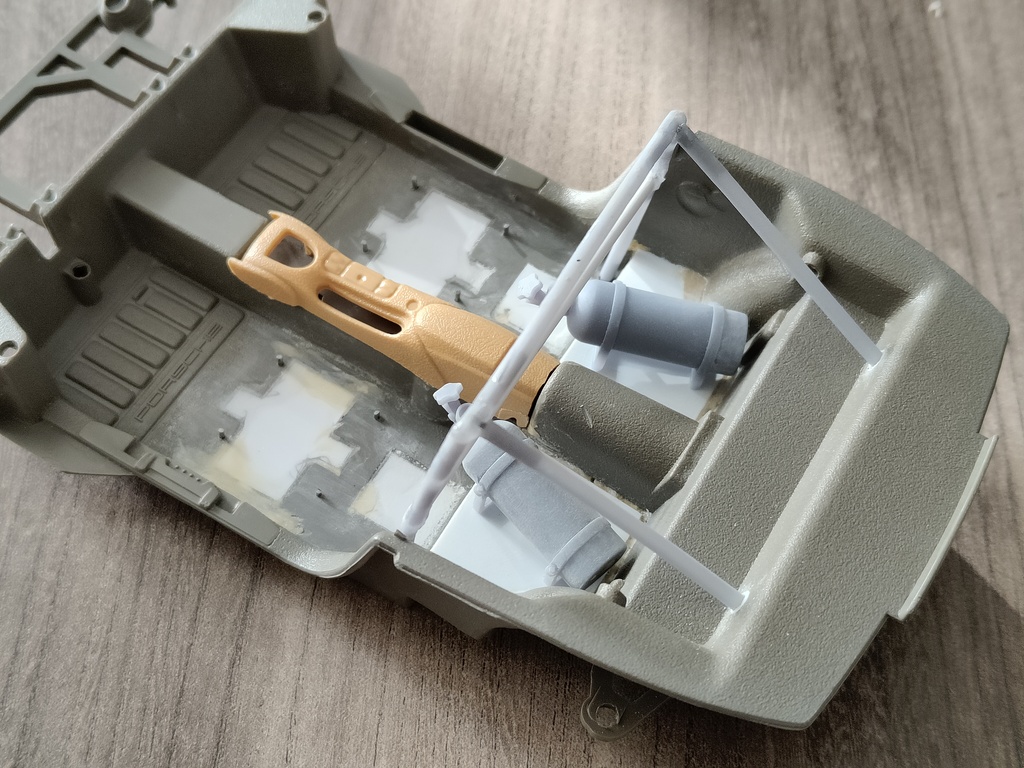

per il rollbar invece alla fine ho modificato la parte centrale eliminando la X e mettendo solamente una traversa orizzontale. mi sembra molto meglio come ingombri in generale soprattutto mettendo in posizione tunnel centrale, bombole e sedili. così c'è più spazio per i vari dettagli

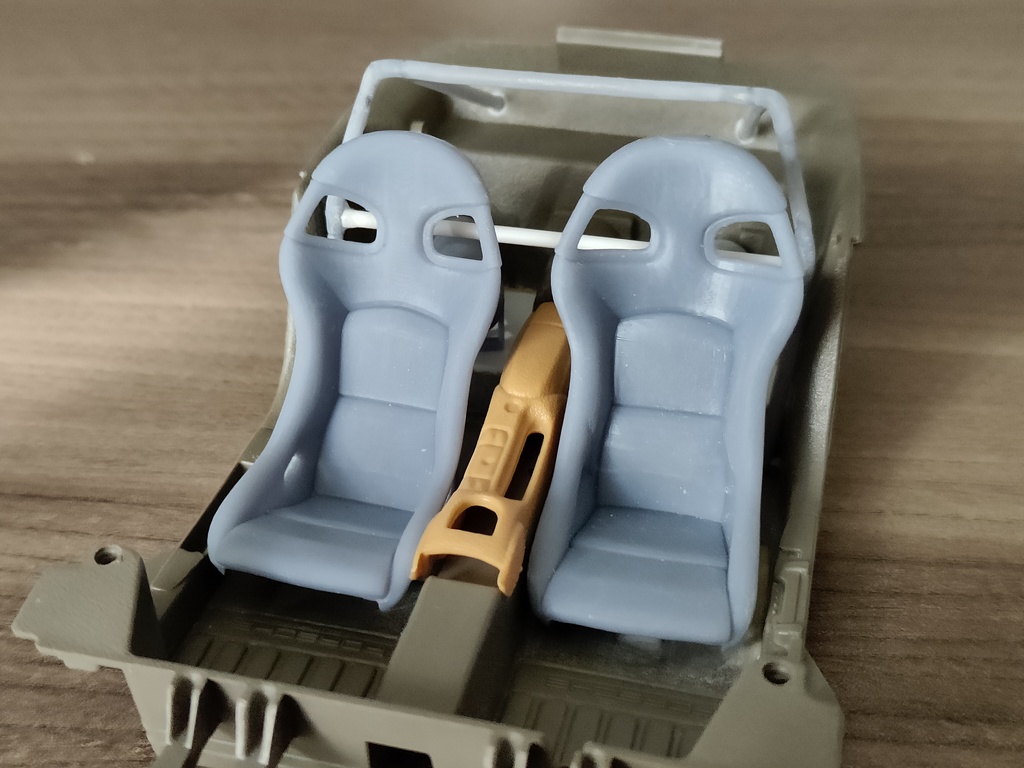

i sedili sono solamente appoggiati in malo modo, poi sotto ci vanno i supporti

ora dovrei esserci con tutto e posso finalmente iniziare a rifinire e verniciare

IvanT68 · 01-10-23, 07:23 PM

Ciao Penny, lo sai dall’inizio del WIP che tifo per questa interpretazione RWB. Quindi il mio commento non vuole essere denigratorio…
Dinamicamente parlando, l’anti-roll bar semplificato in quel modo (traversa orizzontale) non aiuta a scaricare le forze laterali. Serve un traverso obliquo, se no non hai le necessarie reazioni di vincolo.
Scusa se non ti piace molto ma tecnicamente è così.
Seguo in silenzio da ora in poi
