Cari amici modellisti italiani,
Negli ultimi mesi ho costruito alcuni modelli H0 di camion tipo "F". Mi sono ispirato ai quattro libretti di Giovanni Leone "Carri FS Italia 1905 - 1960" (nuova edizione). Ora voglio costruire alcuni modelli di tipo "P" e "L". Purtroppo, in Germania non riesco a trovare alcuna documentazione al riguardo..
So che ci sono quaderni di Giovanni Leone in edizione precedente. Tuttavia, questi vecchi fascicoli sono esauriti o sono scambiati a 100 euro l'uno. C' una fonte dove posso avere i disegni delle auto tipo "L" e "P"? Sarei lieto di ricevere una risposta.
Cari saluti da Bonn sul fiume Reno
Wolfgang


Per i collegamenti internet si prega di utilizzare il mio indirizzo e-mail:
oc.heise(at)freenet.de
loco1414 non  in linea   Rispondi quotando
Vecchio 21-10-23, 11:16 PM   #2
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito

Benvenuto Wolfgang,

prima di tutto vorrei rilevare come il termine tedesco "Wagen" pu essere tradotto non solo con "vagone" (correttamente sarebbe "carro" per le merci e "carrozza" per i passeggeri) ma anche con "veicolo", "auto" eccetera, da cui i riferimenti a camion tipo "F" e auto tipo "L" e "P", che possono trarre in inganno il lettore.
Detto ci, un sito ricco di disegni "rotaie.it". In esso puoi trovare molti disegni di carri, carrozze, locomotive, accessori e piani ferroviari.
Io ho qualche disegno nei miei archivi, se mi dici quale ti serve posso cercarlo.
Buon lavoro!

Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 22-10-23, 06:23 PM   #3
Utente Junior

Registrato dal: Mar 2023
residenza: BONN (Alemania)
Messaggi: 3
loco1414  un newbie...
predefinito carri merci di tipo "P"

Buongiorno Rodolfo ,
La ringrazio molto per la pronta risposta.
Grazie per aver corretto "carro". Anche in tedesco operiamo una chiara distinzione nelle parole. Non ho pensato di essere piu' chiaro con le parole. Ma avete capito, grazie.
Grazie anche per il "link" ai disegni dei carri merci. Quello che cercavo in particolare non l'ho portato con me. Sto cercando i disegni di carri merci aperti di tipo P. . . costruiti dalla ditta LIMA. C'erano variazioni di lunghezza? - analogamente ai carri merci di tipo L.
I miei carri merci ricostruiti della FS Italia si possono vedere qui:
https://www.stummiforum.de/t211163f2...Machwerke.html


Grazie ancora per la pronta risposta.
Wolfgang
loco1414 non  in linea   Rispondi quotando
Vecchio 26-10-23, 11:32 PM   #4
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Carro P produzione LIMA

Buonasera Wolfgang,
ho cercato nei vecchi cataloghi, ma i carri tipo P della LIMA sembrano di un'unica conformazione, come si pu vedere dalle seguenti immagini:
Questo di recente produzione Hornby-LIMA:

Questo di produzione LIMA del secolo scorso:


Si pu vedere la differente interpretazione del dispositivo manuale del freno, peraltro errata in entrambe le versioni. Anche il corrimano termina in modo errato davanti alla cabina. Ci sono anche altre imprecisioni...

Questa la visione del carro lato posteriore:


Nelle altre due immagini compaiono esempi di diversi carichi sui carri P di LIMA.
Icone allegate
Modelli di tipo "P" e "L", FS Italia-000_6124.jpg   Modelli di tipo "P" e "L", FS Italia-000_6120.jpg   Modelli di tipo "P" e "L", FS Italia-000_6121.jpg

Modelli di tipo "P" e "L", FS Italia-000_6113.jpg   Modelli di tipo "P" e "L", FS Italia-000_6114.jpg
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 26-10-23, 11:53 PM   #5
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Misure del carro P

Purtroppo non ho ancora terminato la costruzione di un carro P.

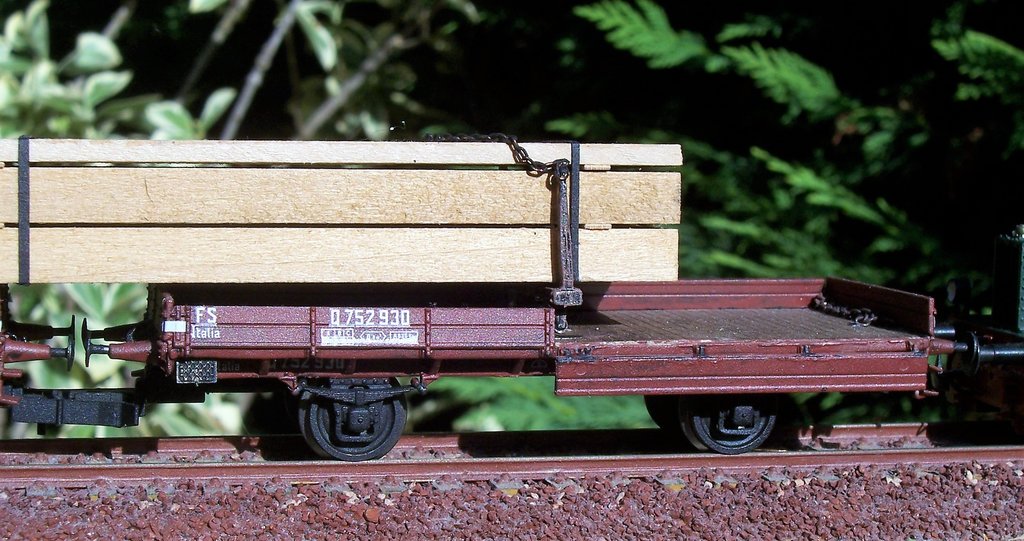

Per le sue misure si possono usare per quelle riguardanti un carro tipo Q, che solamente un carro P con l'aggiunta dei sostegni girevoli per carichi molto lunghi:



Icone allegate
Modelli di tipo "P" e "L", FS Italia-100_2976-2-.jpg.jpg
Visite: 11275
Dimensione:   147.4 KB
ID: 427519   Modelli di tipo "P" e "L", FS Italia-paginedacarriscoperi1905_2-2-.jpg.jpg
Visite: 99
Dimensione:   58.8 KB
ID: 427520   Modelli di tipo "P" e "L", FS Italia-foto381.jpg

__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 27-10-23, 12:05 AM   #6
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Carri L e P produzione RIVAROSSI.

Questi sono i tipi di carri L e P di produzione RIVAROSSI del secolo scorso:



Icone allegate
Modelli di tipo "P" e "L", FS Italia-000_6110.jpg   Modelli di tipo "P" e "L", FS Italia-000_6108.jpg   Modelli di tipo "P" e "L", FS Italia-000_6109.jpg

Modelli di tipo "P" e "L", FS Italia-000_6107.jpg
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 27-10-23, 12:17 AM   #7
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Carro tipo P

Da queste istruzioni di montaggio si pu vedere come era strutturata la cabina con il corrimano e il meccanismo del freno:


Buona serata,

Rodolfo
Icone allegate
Modelli di tipo "P" e "L", FS Italia-immagine.jpg
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 31-10-23, 06:13 PM   #8
Utente Junior

Registrato dal: Mar 2023
residenza: BONN (Alemania)
Messaggi: 3
loco1414  un newbie...
predefinito

Buonasera Rodolfo,
grazie per le informazioni e le foto. Lei mi ha aiutato.
Le foto mostrano due vetture di tipo "E" e "L". Ho costruito le vetture seguendo le foto che avevo scattato pi di 30 anni fa a Milano-Smistamento.


Cordiali saluti / Herzliche Grsse
Wolfgang


https://files.homepagemodules.de/b85...2_npRUCrOh.jpg


https://files.homepagemodules.de/b85...8_pEnafctw.jpg
loco1414 non  in linea   Rispondi quotando
Vecchio 31-10-23, 11:55 PM   #9
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito

Buonasera Wolfgang,
Il carro che hai costruito una versione particolare del carro L, poi riclassificato come Em/Elm e in seguito Ekklm e VEkklm. Serviva per pesanti carichi di rottami metallici ed era pi corto degli altri.
Nel seguente link puoi vedere una storia sintetica del carro e due diversi modi per costruirlo:


Uno stato costruito con un kit e l'altro accorciando un carro E di Rivarossi. Inoltre in questa stessa pagina del forum c' pi in basso un post titolato:
Il carro FS tipo L 4 440 / Elm di WALSCHAERT
che parla dello stesso argomento.

Herzliche Grsse anche da parte mia!
Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 01-11-23, 12:14 AM   #10
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito

Dimenticavo di aggiungere che ancora un po' pi in basso c' la descrizione della sua costruzione a partire da un carro L, nel filetto con il titolo:

Elaborazione: da un carro Rivarossi tipo E un altro carro tipo Em / Elm

Di nuovo una buona serata!

Rodolfo
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 01-11-23, 10:37 AM   #11
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Impianto frenante corretto.

Devo aggiungere una correzione per quanto riguarda l'impianto frenante del carro costruito sulla base del carro E Rivarossi.
Nel primo tentativo i supporti dei leveraggi non erano corretti.
Nelle foto seguenti c' la correzione apportata:




Inoltre aggiungo lo schema di taglio delle pareti della cassa:


e uno schizzo fatto a mano per individuare i tagli da fare al telaio:


Ovviamente i tagli al telaio devono salvare le zone dei parasale, boccole, puntoni e ruote...

Buon lavoro a tutti!

Rodolfo
Icone allegate
Modelli di tipo "P" e "L", FS Italia-carro-em-061alfa.jpg   Modelli di tipo "P" e "L", FS Italia-carro-em-053beta.jpg   Modelli di tipo "P" e "L", FS Italia-carro-em-074alfa.jpg

Modelli di tipo "P" e "L", FS Italia-carro-em-075alfa.jpg   Modelli di tipo "P" e "L", FS Italia-tagli.jpg   Modelli di tipo "P" e "L", FS Italia-carro-e.jpg

Modelli di tipo "P" e "L", FS Italia-100_2565-2-.jpg.jpg
Visite: 51
Dimensione:   110.0 KB
ID: 427869   Modelli di tipo "P" e "L", FS Italia-100_2057.jpg
__________________
Anche per chi ha passato tutta la vita in mare, c' un'et in cui si sbarca. (I. Calvino, Il barone rampante)
www.ChimicaOne.it
Un blog particolare: Chimica, Modellismo e tanto altro...
De Ruyter non  in linea   Rispondi quotando
Vecchio 17-11-23, 12:36 PM   #12
Utente

Registrato dal: Nov 2019
residenza: FERRARA
Messaggi: 464
De Ruyter  un newbie...
predefinito Carro tipo P

Buongiorno Wolfgang,
cercando nei miei archivi ho finalmente trovato una bella foto di un carro P, anche se purtroppo non riesco pi a risalire da dove l'ho presa:


In questo esemplare, sopra le sponde di legno posto un rialzo in metallo per aumentare la capacit di trasporto per materiali tipo ghiaia.
Sono evidenti le boccole a strisciamento e la mancanza del sistema frenante. I raccordi pneumatici visibili servivano solo per la continuit della tubazione dell'aria compressa lungo il convoglio.

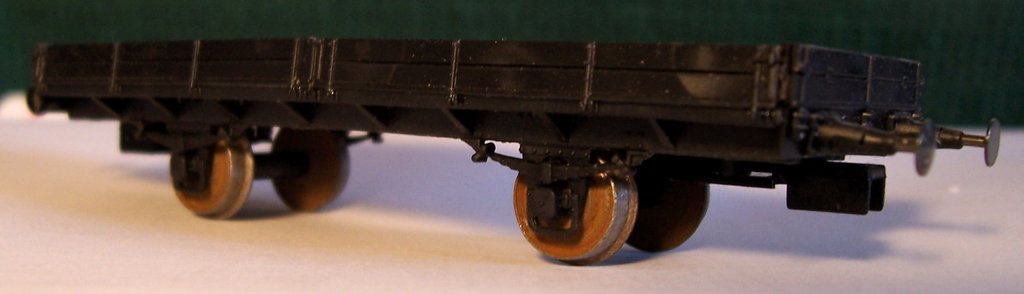

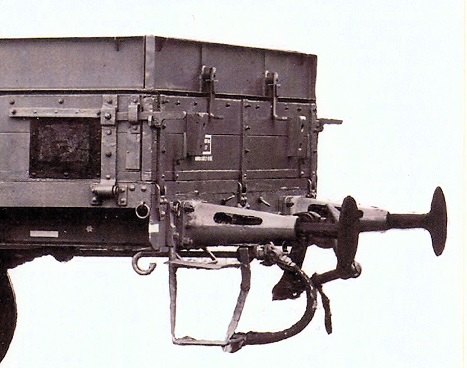

In questo particolare visibile il fissaggio dei predellini a lato dei respingenti:
