Ho iniziato la costruzione di questo treno che farò completo di vagoni dedicati.
la locomotiva è quasi in scala G 1/24 comunque assimilabile alla scala G 1/22,5.
il kit sarebbe statico e adatto ai principianti ma trovo irrinunciabile cercare di motorizzarla, mettere un geratore di fumo e illuminare le due grosse lanterne che avrà davanti.

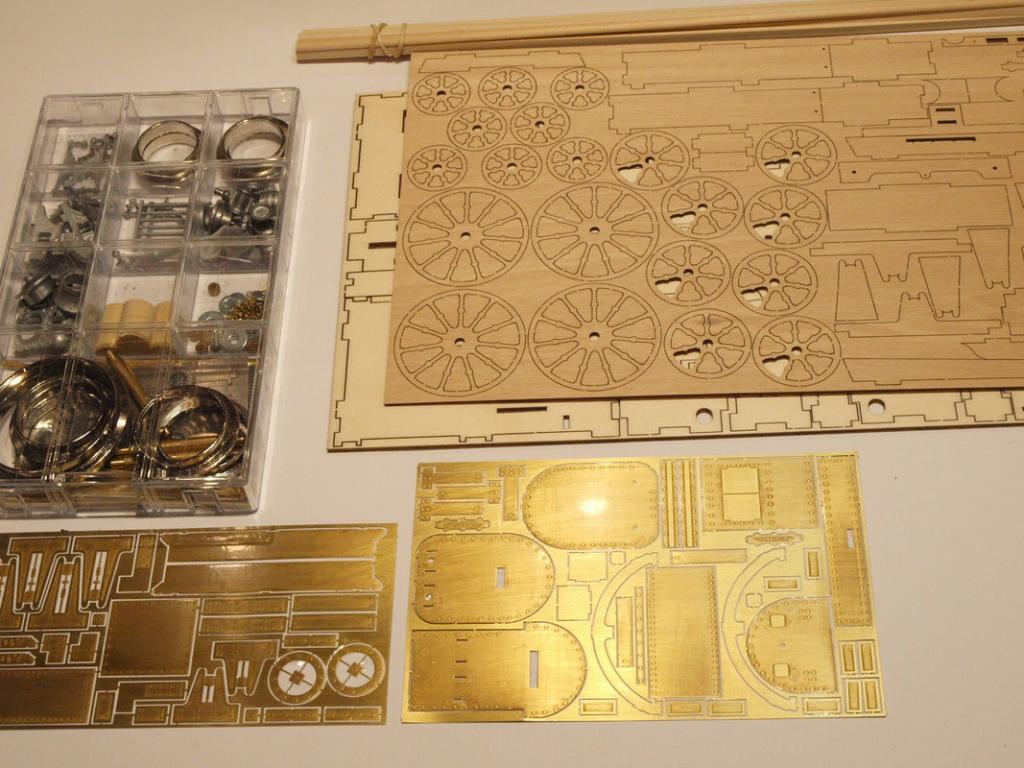

il contenuto del kit.










la costruzione è iniziata ancora prima di avere il modello.
mi sono avvantaggiato costruendo l'unità motore 4 ruote motrici che metterò sotto il tender.







per costruire il motore ho usato 2 coppie di ingranaggi a vite senza fine comprati da bangood, pagati 7 euro cad.
il resto della gerabox è composto da 2 pignoni dello stesso passo per automodelli, tondino di acciaio, profili di alluminio e ottone, tornio, fresa e tanta pazienza.

il motore è un 130 modificato a 12v con carboncini.
è fin troppo veloce nonostante le modifiche per calmarlo ma è il più adatto che avevo in casa e per quanto piccolo è più che sufficiente per mandare il treno.
non è semplice trovare motori 130 con pochi giri a 12v quindi mi sono dovuto arrangiare.
quando potremo uscire dal comune di resisdenza vedrò se troverò qualcosa di più adatto ma dalle prime prove potrebbe anche andare bene così una volta che avrà tutto il treno da trainare.

poi ho costruito un generatore di fumo, anzi ne ho costruiti 3 per vedere quale versione sarebbe stata migliore.
per la locomotiva ho scelto questo che ha una resistenza da 10 Ohm 1/2 watt avvolta attorno a della fibra di vetro.
il tutto è infilato in un tubicino di alluminio isolato sul fondo e chiuso.



la seconda versione sarebbe questa con un filo resistivo da 15cm avvolto a spirale attorno alla fibra di vetro. è più lunga e alla fine produce la stessa quantità di fumo anche se consuma leggermente di più.

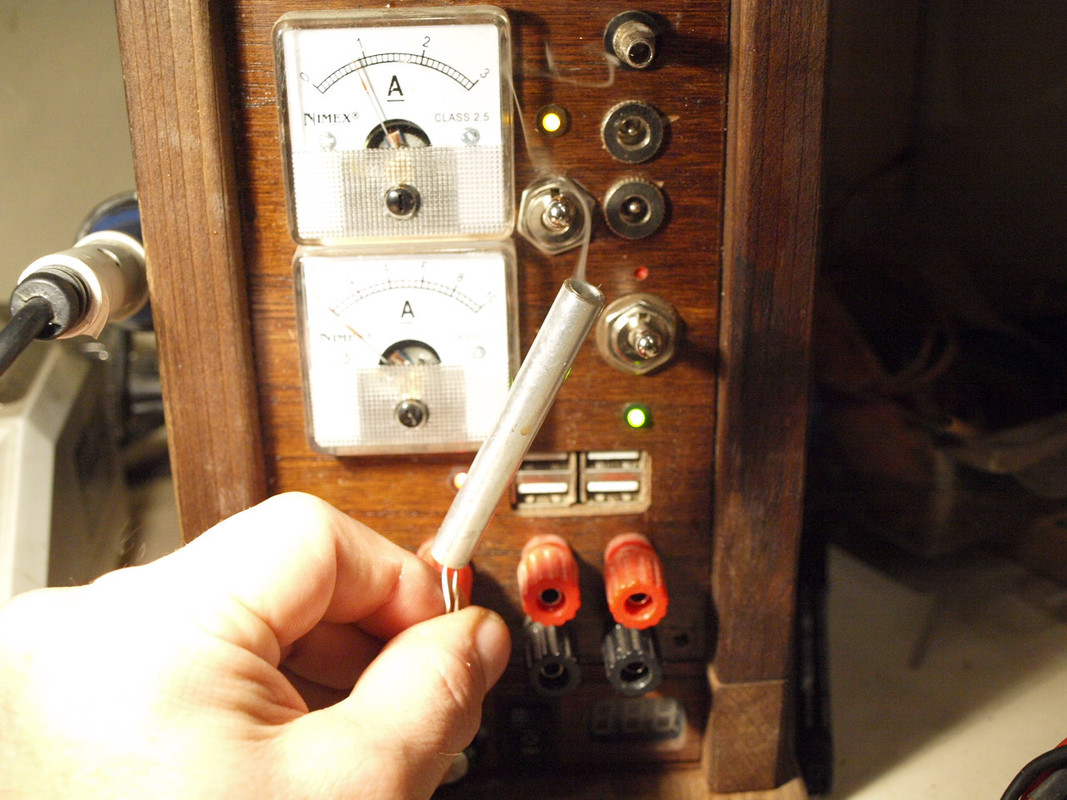

l'amperometro segna 200mAh più del reale consumo, il generatore 1 in realtà consuma 600mAh e qualcosina in più questa versione più lunga col filo resistivo che non userò per il progetto.

Icone allegate
Occre Adler 1/24-adler.jpg   Occre Adler 1/24-p1013019.jpg   Occre Adler 1/24-p1013021.jpg

Occre Adler 1/24-p1013024.jpg   Occre Adler 1/24-p1013025.jpg   Occre Adler 1/24-p1013034.jpg

Occre Adler 1/24-p1013059.jpg   Occre Adler 1/24-p1013075.jpg   Occre Adler 1/24-p1013074.jpg

Occre Adler 1/24-p1013073.jpg   Occre Adler 1/24-p1013077.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 13-03-21, 08:19 PM   #2
Utente

Registrato dal: May 2002
Messaggi: 592
wrighizilla inizia ad ingranare.
predefinito

per prima cosa ho costruito le quattro ruote del tender




ho livellato e spianato il bordo al tornio



ho inserito a pressione il legno nell'anello di metallo aiutandomi con un grosso ingranaggio per premere il legno.
il rasamento l'ho usato per lasciare un piccolo spessore davanti.



una controllata sul tornio per verificare che le ruote girino dritte e un goccio di ciano per fermarle in modo definitivo.



ho innestato le ruote sull'assale con un pezzetto di termoretraibile per rimedare a qualche decimo di differenza che c'era tra il diametro dell'assale e il foro della ruota.



ho costruito la mattonella con le linguette che prendono corrente dagli anelli di metallo e ho saldato le ruote agli assali aggiungendo una rondella esterna










questo è il risultato al suo primo test sul binario.

Icone allegate
Occre Adler 1/24-p1013078.jpg   Occre Adler 1/24-p1013079.jpg   Occre Adler 1/24-p1013080.jpg

Occre Adler 1/24-p1013083.jpg   Occre Adler 1/24-p1013089.jpg   Occre Adler 1/24-p1013093.jpg

Occre Adler 1/24-p1013095.jpg   Occre Adler 1/24-p1013098.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 14-03-21, 05:39 PM   #3
Moderatore

L'avatar di stralis

Registrato dal: Jul 2008
residenza: TRIESTE
Messaggi: 920
stralis è un newbie...
predefinito

Complimenti un bellissimo lavoro
__________________
SOCIO FONDATORE DEL MUSEO FERROVIARIO TRIESTE CAMPO MARZIO
Associazione Museo-Stazione Trieste Campo Marzio
CIAO DA ALESSANDRO
stralis non è in linea   Rispondi quotando
Vecchio 17-03-21, 04:52 PM   #4
Utente

Registrato dal: May 2002
Messaggi: 592
wrighizilla inizia ad ingranare.
predefinito

Grazie, è una soddisfazione.

Ho montato il tender













ho iniziato a costruire il fumaiolo e le lanterne che andranno a sostituire quelle in fusione.



Icone allegate
Occre Adler 1/24-p1013100.jpg   Occre Adler 1/24-p1013103.jpg   Occre Adler 1/24-p1013104.jpg

Occre Adler 1/24-p1013106.jpg   Occre Adler 1/24-p1013114.jpg   Occre Adler 1/24-p1013118.jpg

Occre Adler 1/24-p1013119.jpg   Occre Adler 1/24-p1013120.jpg   Occre Adler 1/24-p1013123.jpg

Occre Adler 1/24-p1013125.jpg   Occre Adler 1/24-p1013127.jpg   Occre Adler 1/24-p1013128.jpg

Occre Adler 1/24-p1013130.jpg   Occre Adler 1/24-p1013133.jpg   Occre Adler 1/24-p1013134.jpg

Occre Adler 1/24-p1013135.jpg   Occre Adler 1/24-p1013137.jpg   Occre Adler 1/24-p1013138.jpg

Occre Adler 1/24-p1013140.jpg   Occre Adler 1/24-p1013142.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 19-03-21, 01:10 AM   #5
Utente

Registrato dal: May 2002
Messaggi: 592
wrighizilla inizia ad ingranare.
predefinito

le lanterne sono a buon punto..



Icone allegate
Occre Adler 1/24-p1013155.jpg   Occre Adler 1/24-p1013152.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 23-03-21, 04:37 PM   #6
Utente

Registrato dal: May 2002
Messaggi: 592
wrighizilla inizia ad ingranare.
predefinito

il montaggio della locomotiva.

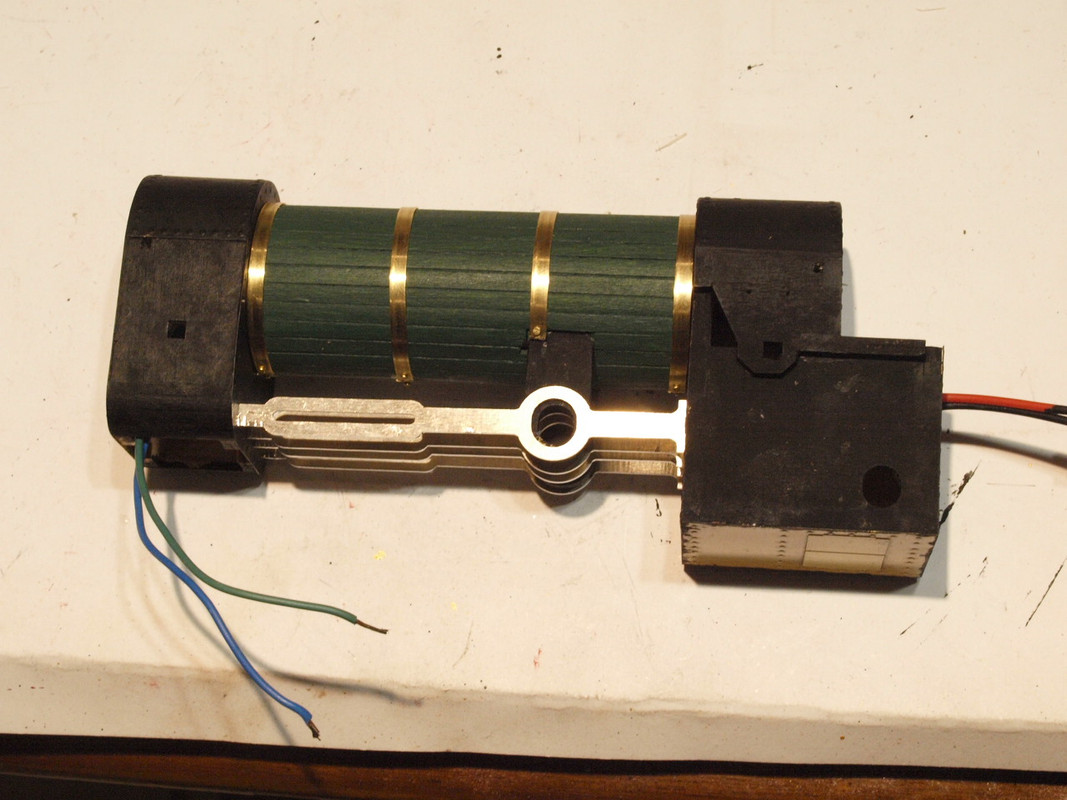

Ho assemblato la caldaia passando 2 fili
