Vecchio 02-06-20, 01:28 PM   #1
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito Applicazione cinta su HMS Fly Amati

Sono arrivato al punto di dover applicare la cinta con 3 listelli noce 1mm 4mm e vedo scritto questo nelle istruzioni

Verificare l'esatto posizionamento della cinta rilevandone le quote dal piano tecnico in scala 1:1.

Non ho capito: di preciso, mi dovrei aspettare un piano tecnico grande quanto il veliero originale?

Nelle istruzioni non ho trovato nessun piano dove prendere la quota, non so se dover fare a occhio e nel caso vi chiedo se quei tre listelli vanno rastremati a prua (cos come fatto per tutti gli altri del fasciame) oppure no.

Grazie
gxs non  in linea   Rispondi quotando
Vecchio 02-06-20, 07:04 PM   #2
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

I listelli delle cinte NON VANNO rastremati, la loro posizione non visibile sui piani di istruzione? Metti qualche foto cos vediamo cosa fare.
cervotto non  in linea   Rispondi quotando
Vecchio 02-06-20, 11:24 PM   #3
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

Allego la parte dove viene spiegata l'applicazione della cinta.

Domani vedo se nelle parti successive si intravede qualcosa relativa alla cinta.

Grazie
Icone allegate
Applicazione cinta su HMS Fly Amati-cinta.jpg
gxs non  in linea   Rispondi quotando
Vecchio 03-06-20, 11:12 AM   #4
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

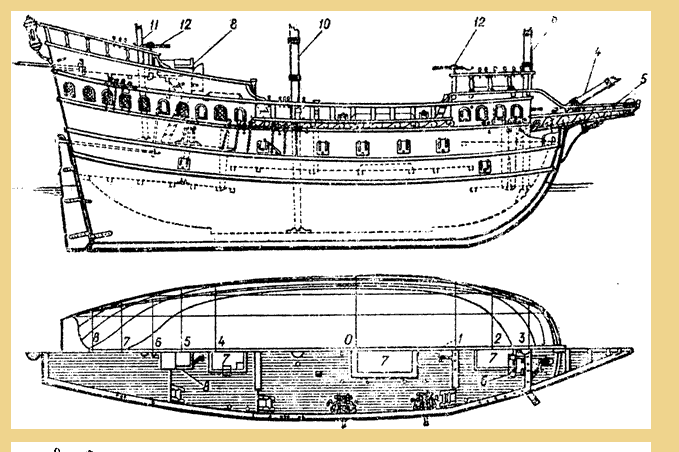

Il "piano tecnico" a cui si riferiscono le istruzioni dovrebbe essere un foglio in cui riportata la nave nel suo aspetto come in esempio che mando. Dovresti averlo, c' in ogni istruzione dei kit, da questo prendi la posizione delle cinte, oppure guarda l'immagine sulla scatola.
Icone allegate
Applicazione cinta su HMS Fly Amati-golden12.png
cervotto non  in linea   Rispondi quotando
Vecchio 03-06-20, 09:42 PM   #5
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

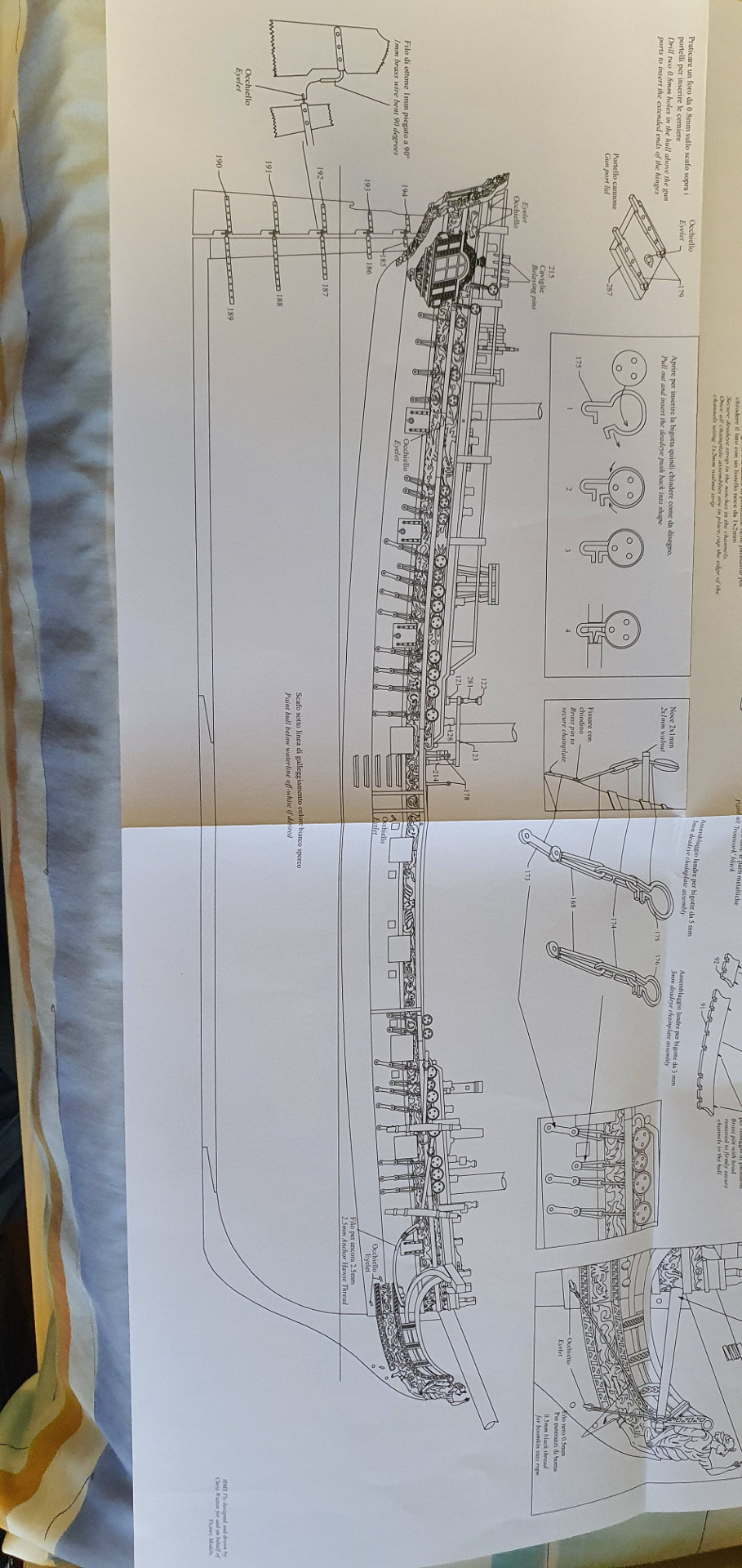

Ecco quello che ho trovato, devo quindi dedurre la posizione della cinta solo da queste due immagini?

Ve lo chiedo perch non mi sembra chiarissimo il punto in cui si deve agganciare ad esempio alla poppa, ma probabilmente dipende solo dall'inesperienza.

Grazie
Icone allegate
Applicazione cinta su HMS Fly Amati-cinta-1.jpg   Applicazione cinta su HMS Fly Amati-cinta-2.jpg
gxs non  in linea   Rispondi quotando
Vecchio 04-06-20, 10:58 AM   #6
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

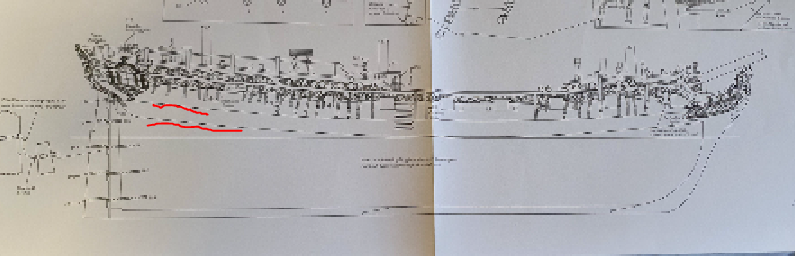

Le linee tratteggiate sono quelle che indicano la posizione delle cinte (rosso) la prima finisce sotto il bovindo degli alloggi, le altre seguono parallele. Non so se le istruzioni dicono di metterne a poppa per congiungere destra- sinistra, ma possono anche essere tronche.
Icone allegate
Applicazione cinta su HMS Fly Amati-1alinee.png
cervotto non  in linea   Rispondi quotando
Vecchio 04-06-20, 11:02 AM   #7
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

Quote:
Originariamente inviata da cervotto Visualizza il messaggio
Le linee tratteggiate sono quelle che indicano la posizione delle cinte (rosso) la prima finisce sotto il bovindo degli alloggi, le altre seguono parallele. Non so se le istruzioni dicono di metterne a poppa per congiungere destra- sinistra, ma possono anche essere tronche.
Anche nel Bounty a poppa sono tronche.
Icone allegate
Applicazione cinta su HMS Fly Amati-1abounty.png
cervotto non  in linea   Rispondi quotando
Vecchio 04-06-20, 02:52 PM   #8
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

Il mio dubbio era che devo incollare la cinta prima di molte parti riportate nel disegno, ad esempio il bovindo degli alloggi deve essere messo dopo quindi quel punto di riferimento non ce l'ho. Ma pi o meno ho capito come ragionare, nella peggiore delle ipotesi vedo quanto posto prende e mi regolo di conseguenza con la cinta.

Volevo chiederti un'ultima cosa sulla cinta: come tengo fermi questi listelli sul secondo fasciame? Non posso ovviamente usare n chiodini n puntine da disegno, ho provato con qualche spillo ma quando arrivo a forare il listello questo si crepa e si divide a met (nel senso della lunghezza).

Grazie
gxs non  in linea   Rispondi quotando
Vecchio 04-06-20, 04:40 PM   #9
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

Sarebbe meglio fare un foro di posizione con trapanino, poi piantare lo spillo, se si crepa il listello o resta il buco con stucco o polvere di listello mescolata a colla si chiude tutto. Oppure si usa robusto scotch adesivo e attendere con pazienza che sia ben asciutto.
cervotto non  in linea   Rispondi quotando
Vecchio 07-06-20, 12:07 PM   #10
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

Mi sapresti consigliare uno scotch (immagino tu stia parlando di uno di carta) abbastanza robusto da utilizzare? Solo per capire la tipologia, perch il tipo che sto usando mi sembra abbastanza fragile

Grazie
gxs non  in linea   Rispondi quotando
Vecchio 07-06-20, 01:25 PM   #11
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto  un newbie...
predefinito

Quote:
Originariamente inviata da gxs Visualizza il messaggio
Mi sapresti consigliare uno scotch (immagino tu stia parlando di uno di carta) abbastanza robusto da utilizzare? Solo per capire la tipologia, perch il tipo che sto usando mi sembra abbastanza fragile

Grazie

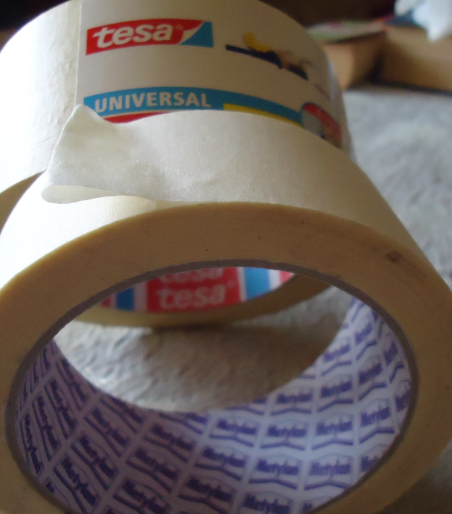

Io ho queste due marche, Tesa e Metylan, presi al Bricocenter, per me vanno bene entrambe, per dare pi resistenza qualche volta metto due strati.
Icone allegate
Applicazione cinta su HMS Fly Amati-nastri.png
cervotto non  in linea   Rispondi quotando
Vecchio 07-06-20, 03:33 PM   #12
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

Ok, poi provo e ti faccio sapere, grazie!
gxs non  in linea   Rispondi quotando
Vecchio 12-07-20, 10:09 AM   #13
gxs
Utente Junior

Registrato dal: Mar 2019
Messaggi: 42
gxs  un newbie...
predefinito

Ho (finalmente ) terminato di applicare la cinta su un lato

http://www.modellismo.net/forum/1482801-post8.html
gxs non  in linea   Rispondi quotando
