predefinito [recensione/wip] Kit longheroni 3drap

Salve a tutti ragazzi! Oggi vi volevo parlare di 3DRap, un’azienda italianssima che si occupa di progettazione, ingegneria e stampa 3d. A sto punto voi vi chiederete; che centra sta cosa con il nostro hobby? Non vi preoccupate ora ci arrivo.

Dicevo: la 3DRap unisce le più importanti tecnologie odierne di stampa 3d con la tecnologia CNC a controllo numerico. Chiunque di noi, cotattandola tramite il sito www.3drap.it puo richedere un preventivo tramite il loro programma dedicato chiamato CREATE.

Caricando il vostro file 3d o addirittura, se non ne siete capaci, inviando un semplice disegno su carta del pezzo che volete realizzare, vi risponderanno facendovi sapere fattibilità e, ovviamente i costi.

Oggi e famosa nel mondo del Sim Driving creando periferiche per i giochi di corse on line e non.

Da un po di tempo a questa parte si sta dedicando anche al mondo del modellismo rc, creando una linea di prodotti dedicati a noi modellisti. Uno di questi e il kit di upgrade dedicato al noto telaio Tamiya CC01 denominato LONGHERONI. Ed eccocci arrivati.
[recensione/wip] Kit longheroni 3drap-img_20210619_160844.jpg

Il kit comprende una serie di pezzi tutti stampati in 3d che comporranno un telaio da scaler; ovviamente non mancano le parti strutturali in alluminio realizzati al CNC come appunto i longheroni e il supporto motore.
[recensione/wip] Kit longheroni 3drap-img_20210619_161031.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_162404.jpg

Oltre ai sudetti componenti ci sono tutti gli altri stampati in 3d come la gearbox completa di guarnizione, anch’essa stampata in 3d,
[recensione/wip] Kit longheroni 3drap-img_20210619_162332.jpg

E tutta una serie di altri pezzi
[recensione/wip] Kit longheroni 3drap-img_20210619_162521.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_162531.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_162538.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_162540.jpg

che scopriremo a cosa servono durante il montaggio. Si! Perchè a seguire su questo stesso post farò il montaggio passo passo. Infatti la mia intenzione, oltre a fare una recenzione completa scoprendone pregi e difetti, e quella di creare un tutorial sull’assemblaggio di questi kit, visto che la 3DRap non include istruzioni cartacee.

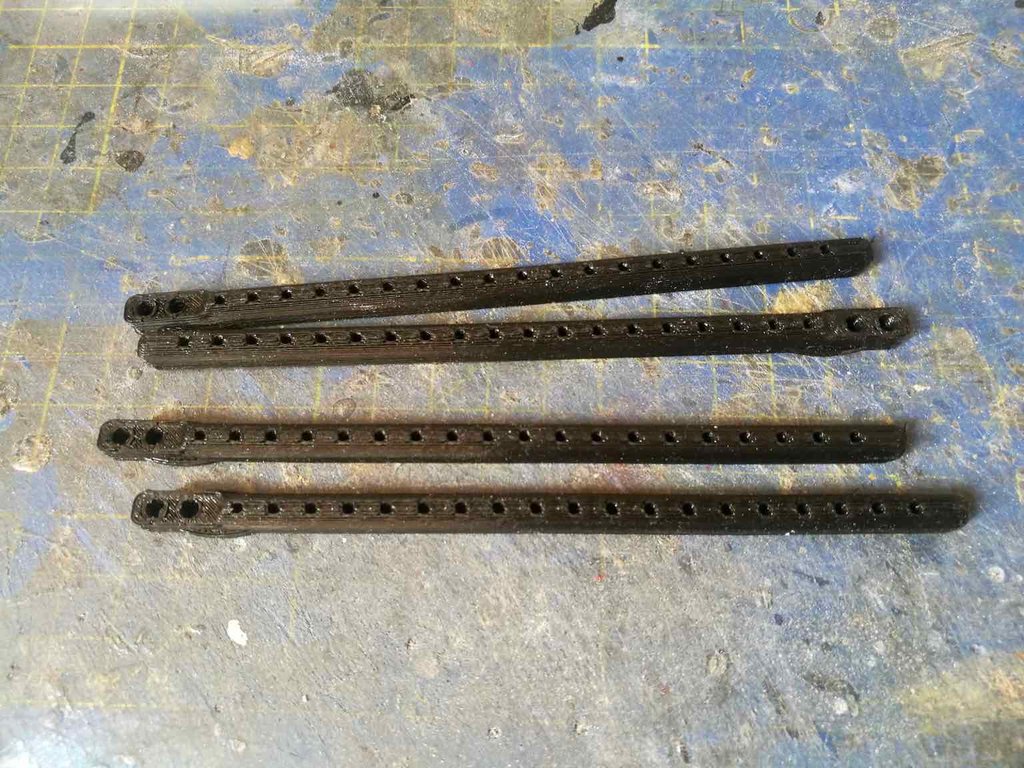

Ma, andando avanti nella presentazione di questo progetto, inclusi nel kit ci sono anche i supporti colonnine per la carrozzeria
[recensione/wip] Kit longheroni 3drap-img_20210619_162618.jpg

E la ferramenta per il montaggio che io ho gia provveduto a riordinare dentro una scatoletta a scomparti
[recensione/wip] Kit longheroni 3drap-img_20210619_162705.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_190614.jpg

In oltre, per finire la presentazione, ovviamente non poteva mancare la star alla quale e dedicato l’intero progetto e cioè questo ragazzaccio qui
[recensione/wip] Kit longheroni 3drap-img_20210619_165352.jpg

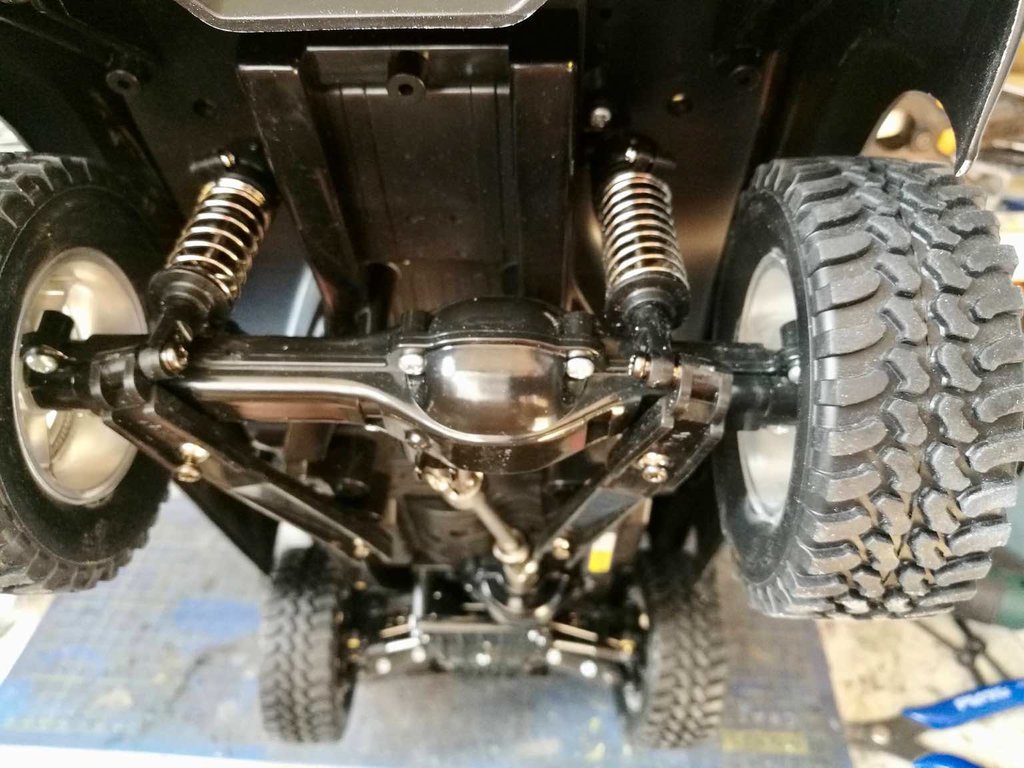

Un bel Mitsubishi Pajero rigorosamente su telaio CC01. Senza di esso il wip non avrebbe senso. Un vero affare a quattro ruotine; Mike Brewer docet, su Subito
[recensione/wip] Kit longheroni 3drap-img_20210619_173215.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_165445.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_165436.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_165617.jpg

Come potete vedere dalle foto, e praticamente nuovo, un vero colpaccio da Arsenio Lupin. Non ha mai toccato il terreno.


Bene!! La presentazione finisce quì. Tra qualche giorno inizierò il montaggio vero e proprio.
Alla prossima



Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 23-06-21, 07:37 PM   #2
Utente Senior

L'avatar di nickthunder

Registrato dal: Feb 2008
residenza: Arcella, Polverara, Padova
Messaggi: 5,548
nickthunder è una brava persona!nickthunder è una brava persona!nickthunder è una brava persona!
predefinito

Sembra una stampa un po' grezza. Quelle così le ho viste sfilacciarsi abbastanza presto. Reggerà?
__________________
Ha da tornà peppone infantino!
I video delle mie scorribande --> https://www.youtube.com/user/agropiastrella
nickthunder non è in linea   Rispondi quotando
Vecchio 23-06-21, 08:39 PM   #3
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Bè!! Siamo qui per scoprilo!! Vi cofesso che anch’io non ne ero tanto convinto, ma ora che ho toccato con mano non sembra poi così male.
Mah!!! Staremo a vedere


Inviato dal mio iPad utilizzando Forum
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 23-06-21, 10:15 PM   #4
Utente Senior

L'avatar di Litto97

Registrato dal: Feb 2016
residenza: Cabiate
Messaggi: 5,760
Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!Litto97 è una brava persona!
predefinito

Devo dare ragione a Nick purtroppo

Le stampe sembrano parecchio grossolane e in certi punti tirate

Non esattamente come i loro prodotti sim che ho avuto fortuna di avere

Anche le fresature non sembrano il massimo ma qui ti parla il Litto fresatore che è un perfettino con ste cose


Inviato con il mio Redmi Note 7 - Scarica l‘app del Forum di Modellismo.net
Litto97 non è in linea   Rispondi quotando
Vecchio 24-06-21, 01:39 PM   #5
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Ragazzi anch'io ho storto il naso quando ho sentito parlare di stampa 3d. Sui Modelli statici, ci può anche stare per realizzazione componenti magari mancanti dei kit. Tuttavia, nonostante si tratti di un modello dinamico quindi sottoposto a sollecitazioni continue, i pezzi sembrano abbastanza robusti. Magari le foto non rendono giustizia, vederli così danno tutt'altre sensazioni. Ad ogni modo, li stresserò per vedere quanto resisteranno a pietre fango e polvere poi tirerò fuori le mie conclusioni. Ancora è tutto da vedere e verificare.

Inviato dal mio VIE-L09 utilizzando Tapatalk
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 28-06-21, 11:29 PM   #6
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Bene ragazzi, dopo la presentazione e il momento di iniziare il montaggio.
Inizio col recuperare i pezzi chi mi serviranno smontandoli dallo 01.
Quindi: l’abero principale della trasmissione
[recensione/wip] Kit longheroni 3drap-img_20210619_173956.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_174135.jpg
Il ponte posteriore al completo; assale, bracci sospensione, ammortizzatori, e tutta la viteria necessaria
[recensione/wip] Kit longheroni 3drap-img_20210619_174634.jpg
Stessa cosa con l’anteriore; braccetti oscillanti, fuselli, c-hub, semiassi, ammortizzatori, viteria
[recensione/wip] Kit longheroni 3drap-img_20210619_175416.jpg
Recupero anche tutta la cascata di ingranaggi
[recensione/wip] Kit longheroni 3drap-img_20210619_175446.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_175817.jpg
Ai quali ho sostituito tutte le boccole con cuscinetti
[recensione/wip] Kit longheroni 3drap-img_20210619_184301.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_184315.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_185348.jpg


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 28-06-21, 11:46 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

Passiamo ora all’assemblaggio della gearbox del kit
[recensione/wip] Kit longheroni 3drap-img_20210619_185412.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_185419.jpg

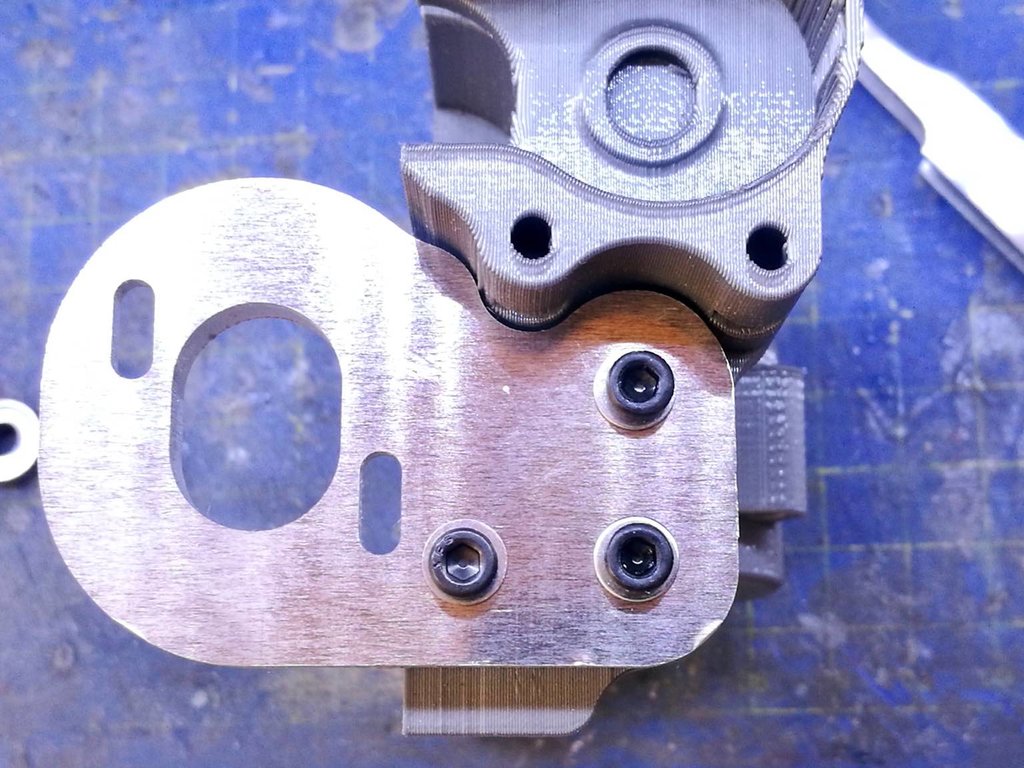

Prima cosa monto il nuovo supporto motore usando 3 viti fornite 3x20
[recensione/wip] Kit longheroni 3drap-img_20210619_185436.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_190807.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_190858.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_191003.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193008.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193017.jpg

Inserisco due cuscinetti del diffo nelle loro sedi
[recensione/wip] Kit longheroni 3drap-img_20210619_193141.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193238.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193246.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193525.jpg

Per poi inserire il differenziale anteriore
[recensione/wip] Kit longheroni 3drap-img_20210619_193534.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193552.jpg

Blocco i cuscinetti con i due pezzetti indicati
[recensione/wip] Kit longheroni 3drap-img_20210619_193633.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193702.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193712.jpg

Possiamo anche inserire i biccherini del diffo
[recensione/wip] Kit longheroni 3drap-img_20210619_193731.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_193823.jpg

Passiamo ora all’ingranaggio che trasmette il moto all’albero di trasmissione principale.
[recensione/wip] Kit longheroni 3drap-img_20210619_194419.jpg

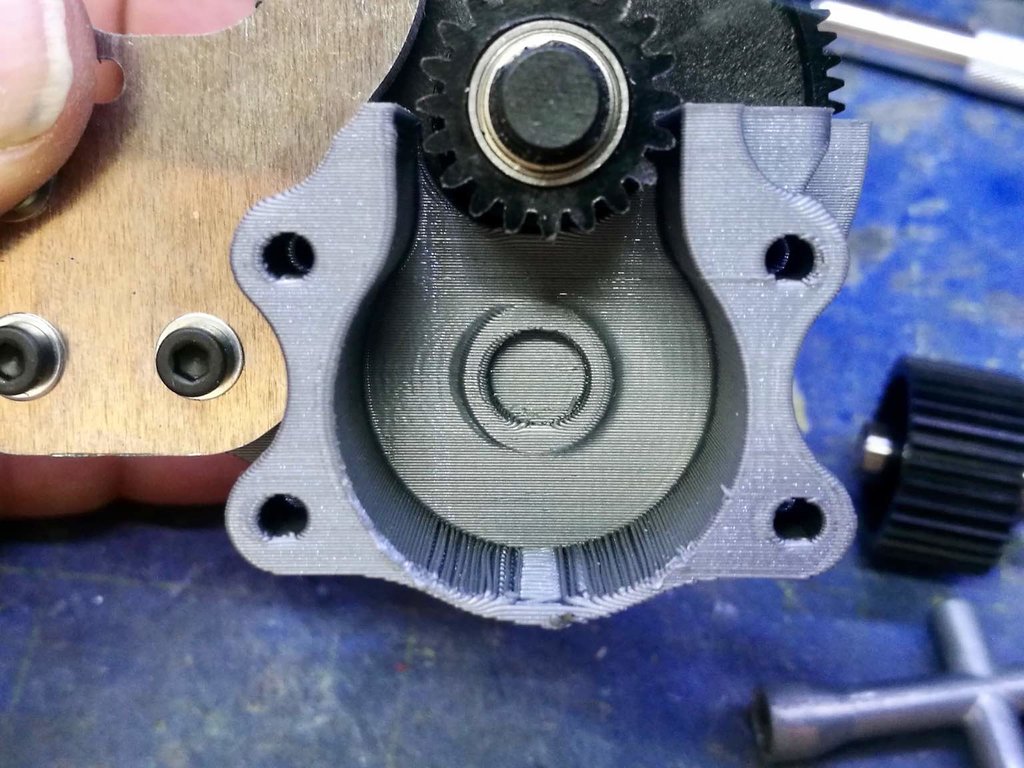

Innanzitutto posiziono in sede il cuscinetto sulla gearbox
[recensione/wip] Kit longheroni 3drap-img_20210619_194428.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_194727.jpg

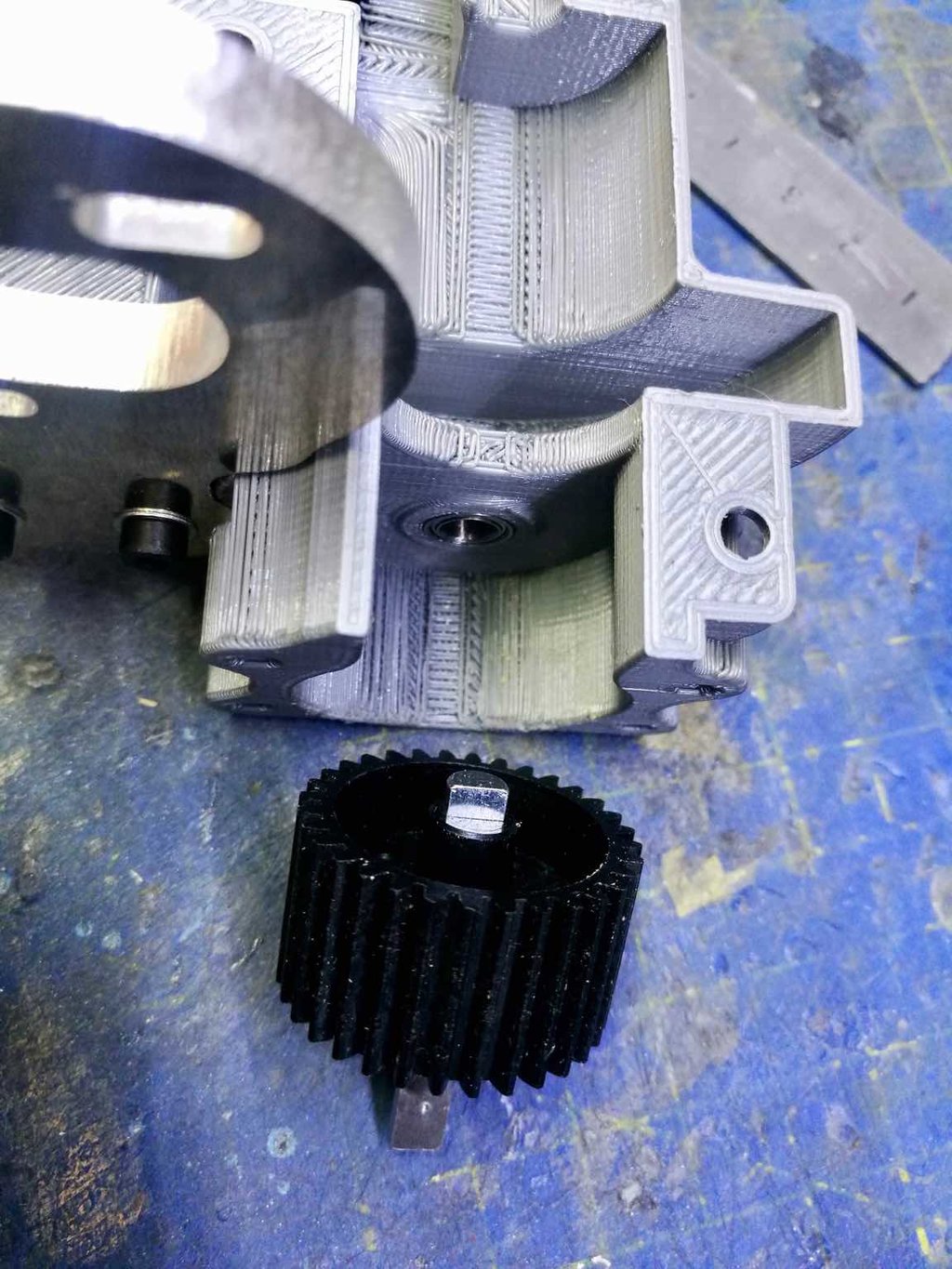

Dopo di che inserisco l’ingranaggio
[recensione/wip] Kit longheroni 3drap-img_20210619_195253.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_195311.jpg

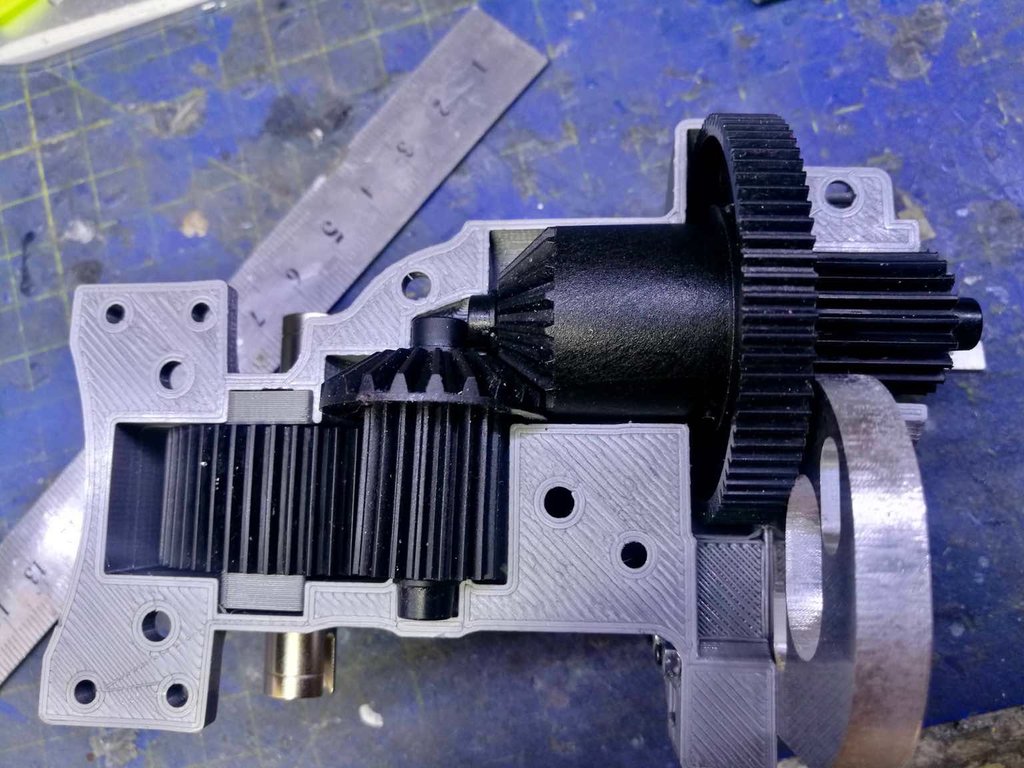

A questo punto inserisco il resto della cascata, tutto come da istruzioni tamiya
[recensione/wip] Kit longheroni 3drap-img_20210619_195506.jpg

Continuando inserisco l’altro cuscinetto dell’ingranaggio dell’albero nella sede del coperchio
[recensione/wip] Kit longheroni 3drap-img_20210619_195753.jpg

Quindi chiudo il coperchio con quattro viti 3x20 fornite
[recensione/wip] Kit longheroni 3drap-img_20210619_195812.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_200119.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_200730.jpg




Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 28-06-21, 11:50 PM   #8
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

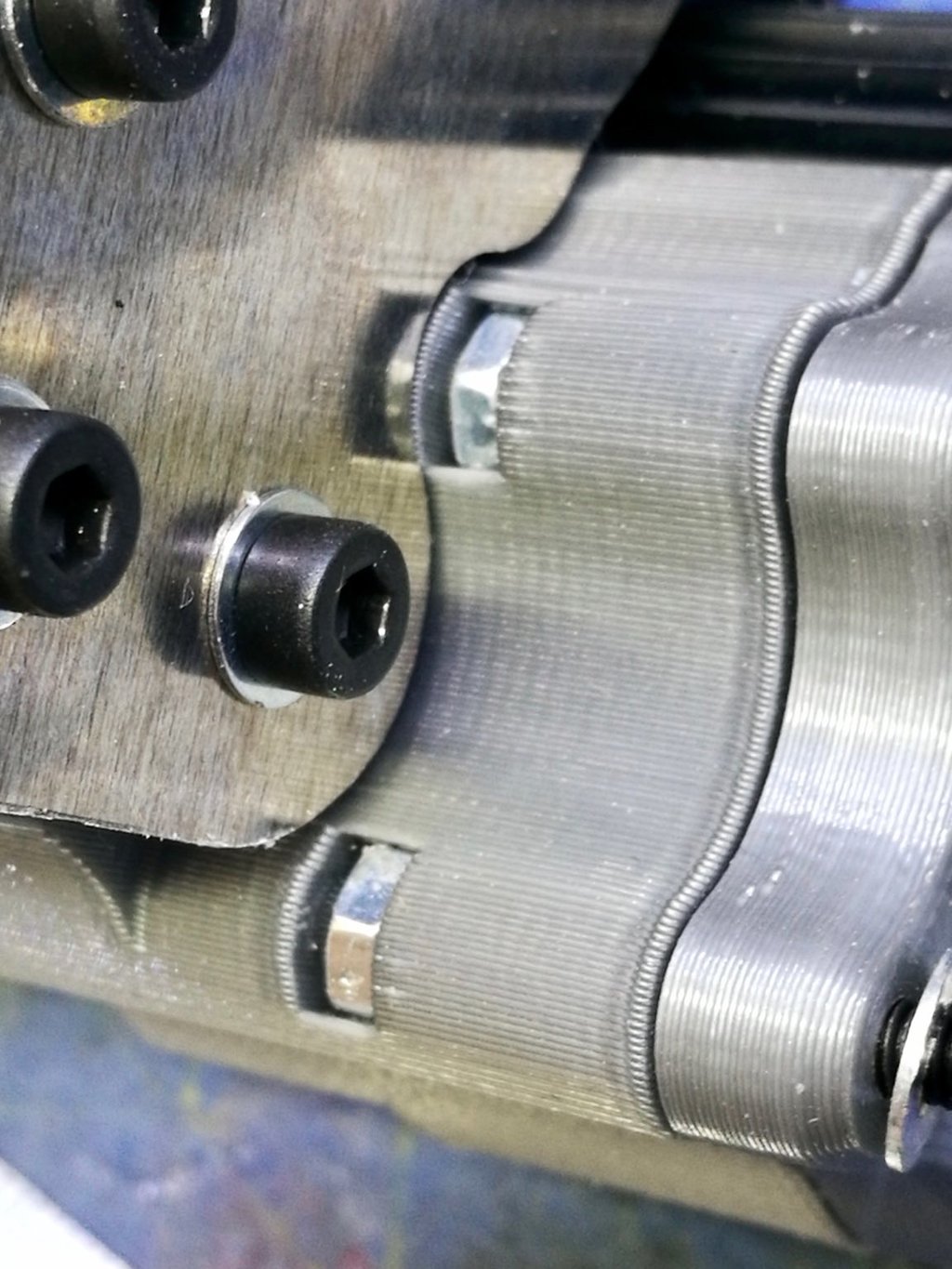

Vi faccio notare che tutte le viti fornite si avvitano con dei controdadi, che vanno inseriti nelle apposite sedi praticate su tutta la gearbox. Quindi nessunsa vite si avvita direttamente sulla plastica
[recensione/wip] Kit longheroni 3drap-img_20210619_200256.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_200340.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_200724_1.jpg


Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 29-06-21, 12:01 AM   #9
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 3,428
Rob72 diventerà qualcuno prima o dopo!Rob72 diventerà qualcuno prima o dopo!
predefinito

E’ la volta del motore.
Per l’uso che ne farò ho deciso di mettere la normale lattina
[recensione/wip] Kit longheroni 3drap-img_20210619_202208.jpg

Quindi tolto il supporto originale in plastica monto il motore usando le stesse viti originali
[recensione/wip] Kit longheroni 3drap-img_20210619_202248.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_203927.jpg

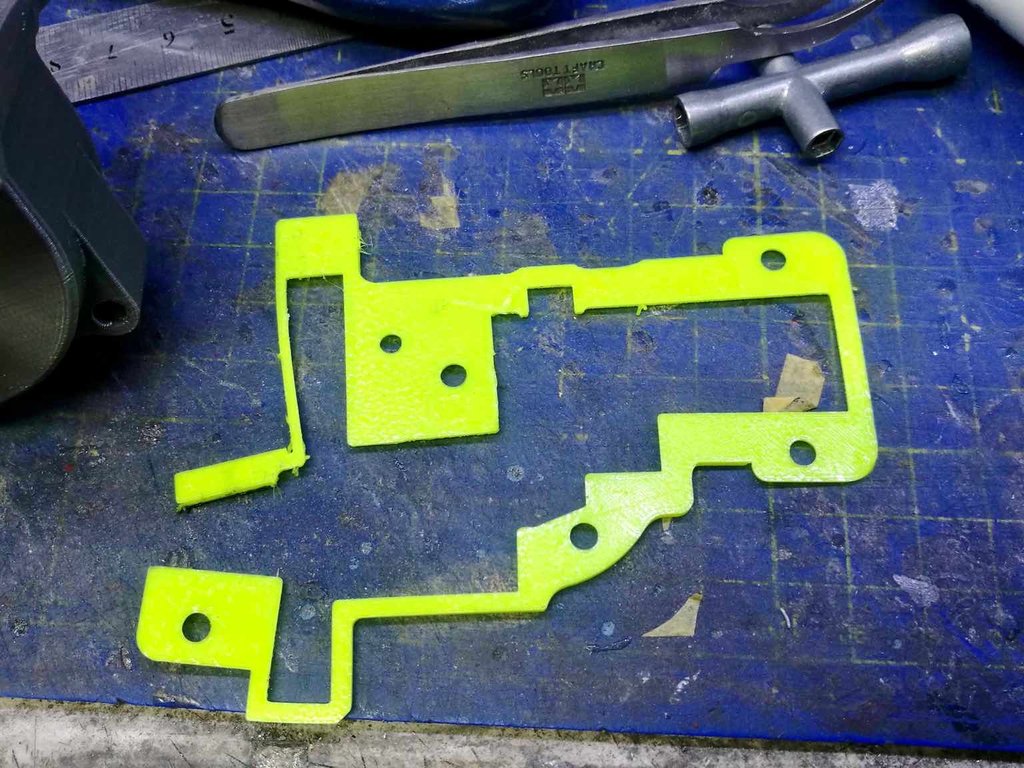

Ora mi preparo a chiudele la gearbox, quindi preparo la guarnizione, che a mio modesto parere ha due funzioni: la prima quella di compensare eventuali inperfezioni delle superfici, la seconda, ovviamente, di chiudere ermeticamente la gearbox e proteggere cosi da infiltrazioni di acqua, terra, sassolini, ecc., che vi ricordo anch’essa stampata in 3d, ma con un materiale gommoso, e ingrassaggio totale
[recensione/wip] Kit longheroni 3drap-img_20210619_204340.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_204512.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_205013.jpg

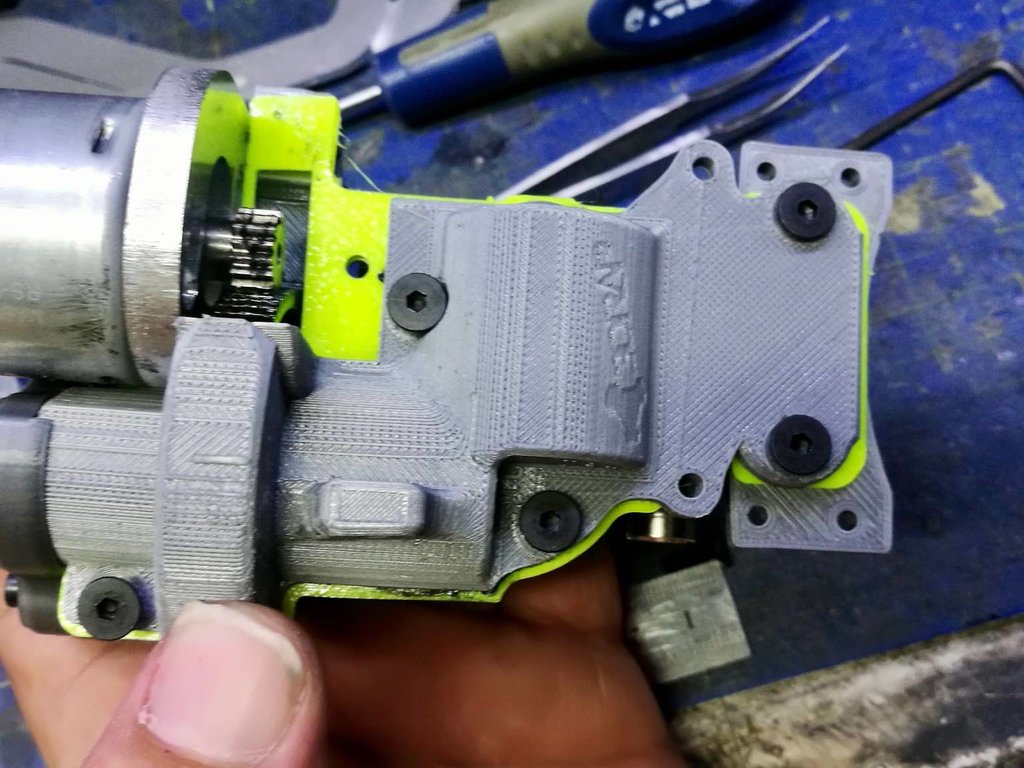

Quindi chiudo con il coperchio utilizzando 4 viti 4x10 testa conica fornite,
[recensione/wip] Kit longheroni 3drap-img_20210619_210441.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_210459.jpg

più una 4x8 che va messa lateralmente al coperchio dell’ingranaggio della trasmissione
[recensione/wip] Kit longheroni 3drap-img_20210619_211114.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_211125.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_211714.jpg

In fine altro coperchietto che chiude la parte del pignone del motore con una vite 3x20
[recensione/wip] Kit longheroni 3drap-img_20210619_211744.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_211931.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_211925.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_212248.jpg
Sicuramente questa scelta di mettere un coperchietto a parte in questa zona, è stata fatta per facilitare il cambio del pignone, nonche quello del motore stesso senza dover rismontare il tutto

Bene gearbox completa.
[recensione/wip] Kit longheroni 3drap-img_20210619_212259.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_212311.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_212320.jpg
[recensione/wip] Kit longheroni 3drap-img_20210619_212332.jpg

L’unica mia paura e che l’accoppiamento della cascata di ingranaggi all’interno di questa gearbox non sia ottimale come per quella originale Tamiya, che sappiamo tutti che come precisione negli
accoppiamenti sia di ingranaggi che di montaggio pezzi e sia nello statico che nel dinamico, non ha rivali.
Ho solo paura che alla lunga qualcosa possa sgranare o rompersi.
Ma comunque i collaudi e le recenzioni servono anche a questo.



Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code è attivo
Le smilie sono attive
Il codice IMG è attivo
il codice HTML è disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato


Discussioni simili
Discussione Ha iniziato questa discussione Forum Risposte Ultimo messaggio
[Recensione] X-Ray XB4 cava Automodelli elettrici: recensioni, trucchi e guide 40 04-02-14 05:52 PM
recensione gt5 franci98(2) GT5 1 13-12-10 05:10 PM
Recensione TS4n cava Automodelli a scoppio 1/10 Touring 12 13-06-10 09:06 AM
Rinforzi delle ordinate - Longheroni ilchiuri Costruzione e finitura dello scafo 44 03-01-08 01:02 PM
recensione... ubba Automodelli a scoppio Monster Truck 0 19-06-05 11:33 PM


Tutti gli orari sono GMT +2. Attualmente sono le 02:59 PM.


Chi Siamo | Pubblicità | Scambio banner | Disclaimer | Regolamento | P.IVA 00319251203
Disponibile su App Store Disponibile su Google Play
