Commettitrice

[anallie0]

Articolo non disponibile

[sam_59]

dai, dicci qualcosa in più, non ci lasciare sulle spine

[anallie0]

Originariamente inviata da sam_59

dai, dicci qualcosa in più, non ci lasciare sulle spine

Vuoi che ti faccio uno schizzo?
Dai domani butto giù un po di disegni.

[sam_59]

Originariamente inviata da anallie0

Vuoi che ti faccio uno schizzo?
Dai domani butto giù un po di disegni.

Ciao anallie0, no i disegni non sono necessari, mi interesserebbe invece capire come operi materialmente per la commettitura con questa macchina, una sorta di istruzioni all'uso insomma.

Ho visto qualcosa sulla commettitura con masuola e disco rotante ma mi pare che la tecnica sia piuttosto diversa.

grazie

[anallie0]

Originariamente inviata da sam_59

Ciao anallie0, no i disegni non sono necessari, mi interesserebbe invece capire come operi materialmente per la commettitura con questa macchina.

Ho visto qualcosa sulla commettitura con masuola e disco rotante ma mi pare che la tecnica sia piuttosto diversa.

grazie

È semplicissimo, il peso tiene in tensione i trefoli. Il dischetto oltre che tenere separati i fili evita che il peso inizi a girare per azione della torsione. È un semplice disco di cartone con 3 tacche.
A questo punto fai girare i fili nel senso opposto all'arridatura originale.
Infatti vedrai che all'inizio il peso si abbassa perché i fili si srotolano. Poi inizieranno ad arridarsi nel senso di rotazione e il peso inizierà a salire per l'accorciamento dei fili. Quando si sono accorciati di un 10% (da sperimentare) spegni il motore e togli il dischetto. Il peso inizierà a girare formando la corda.

[anallie0]

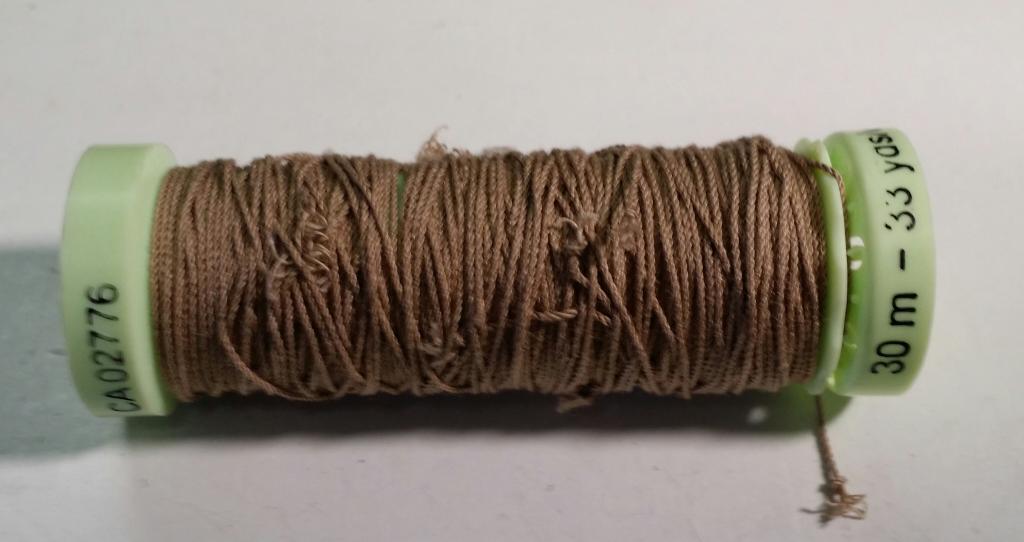

Questa e quella del video fatta con 3 fili di cotone da cucito da 50.

[sam_59]

Quindi il sistema è analogo a quello della cordatrice orizzontale solo che l'avvolgimento finale avviene per opera del peso con la sua inerzia, anzicchè del disco rotante. Corretto?

Il processo termina quando il peso si ferma da solo ?

[anallie0]

Originariamente inviata da sam_59

Quindi il sistema è analogo a quello della cordatrice orizzontale solo che l'avvolgimento finale avviene per opera del peso con la sua inerzia, anzicchè del disco rotante. Corretto?

Il processo termina quando il peso si ferma da solo ?

Esatto, è tutto più semplice perché avviene spontaneamente. Il peso conviene fermarlo ad un certo punto a meno che vuoi aspettare tutto il giorno.

[sam_59]

Perfetto grazie. Mi metto alla ricerca di qualche vecchia stampante da cannibalizzare e faccio anch'io la cordatrice, magari continuando a scocciarti con qualche domanda

[anallie0]

Originariamente inviata da sam_59

Perfetto grazie. Mi metto alla ricerca di qualche vecchia stampante da cannibalizzare e faccio anch'io la cordatrice, magari continuando a scocciarti con qualche domanda

Vai tranquillo, domani butto giù qualche disegno.

[Big_Boss]

Forse ho perso qualche passaggio ma non ho capito bene come funziona questo tipo di macchina. Da quello che capisco:
1) lavora in verticale e non in orizzontale;
2) ha un solo motore nel pezzo con gli ingranaggi collegati ai tre ganci;
3) i tre fili si congiungono all'altra estremità ad un peso che viene lasciato libero di girre come vuole;
4) i fili ruotano sempre solo in un senso e vengono prima sbrogliati e poi riavvolti in senso contrario dall'inerzia del peso.
Le cose che non capisco sono:
a) come fanno i fili che partono separati a unirsi in un unico cavo se vengono sempre fatti ruotare separatamente;
b) la lunghezza del cavo finale è sempre limitata dalla distanza tra motore e peso, quindi non si può commettere un cavo, ad esempio, di 10 metri.

Mi piacerebbe qualche bella spiegazione, magari con i disegni dei vari passaggi.

[anallie0]

1) lavora in verticale, ma è lo stesso principio di quella orrizzontale col vantaggio di non avere carrello o disco rotante.
2)come tutte ha un solo motore.
3)i 3 fili sono annodati tra loro e su questo nodo appendi il peso che serve solo a tenere in tensione i fili. Il peso gira solo quando togli il disco di cartone.
4)i fili girano nel senso che decidi tu. Sempre comunque nel senso opposto all'arridatura originale.

a) i 3 fili sono annodati tra loro in testa. Per forza li devi svolgere e poi riavvolgere. Solo così generi le forze necessarie per far si che poi per azione contraria alla torsione dei singoli fili questi tendano ad avvolgersi tra loro annullando la forza di torsione. Se li fai a arridare nel senso originale questi a un certo punto si spezzano perché raggiungono una tensione troppo alta. Questo avviene in tutte le commettitrici.
b) il limite è la distanza del peso. Io ora le faccio da 2 m appendendo la macchina al portone. Se l'appendi al balcone del 5 piano puoi farle anche da 20 m. Ma detto tra noi quando mai serve una cima di 1 m? Meglio corte e ben fatte.

Allegato 147030163

[anallie0]

Guida: non indicherò le misure perché dipende da quello che userete ma solo le indicazioni.

Ho tagliato 2 rettangoli di plexiglas dello spessore di 6 mm. Li ho sovrapposti e bloccati con un morsetto.
Ho quindi praticato 4 fori da 3,2mm, due nei vertici e due oltre la mezzaria.
Li ho separati e ho maschiato da M4 la parte inferiore e forato da 4,2 quella superiore.
Ho riunito le 2 parti usando 4 viti e ho finito e levigato i fianchi.
A questo punto li ho separati e smussati usando un cutter.
Ho riunito le parti e rivestito quella superiore con carta gommsta dove ho tracciato la mezzaria lunga.
A questo punto ho incollato l'ingranaggio centrale cin 2 gocce di attack e successivamente anche gli altri 3 ingranaggi.
Usando una punta di 0,1mm più piccola del foro del l'ingranaggio ho praticato un'impronta per ogni foro.
A questo punto ho tolto tutto e eseguito contemporaneamente 4 fori da 5mm su entrambe le parti usando le impronte come guida. In questo modo avremo i fori perfettamente allineati.



A questo punto ho tornito 8 bussolette ricavandole da tubetto di alluminio 4x6 (brico 2,70€). Come da disegno sucessivo.




Incollate le bussole nei fori da 5mm con epossidica tenendo la parte da 6 all'interno delle piastre.
PS. La bussola centrale superiore dovete accorciarla a filo della piastra dalla parte esterna.

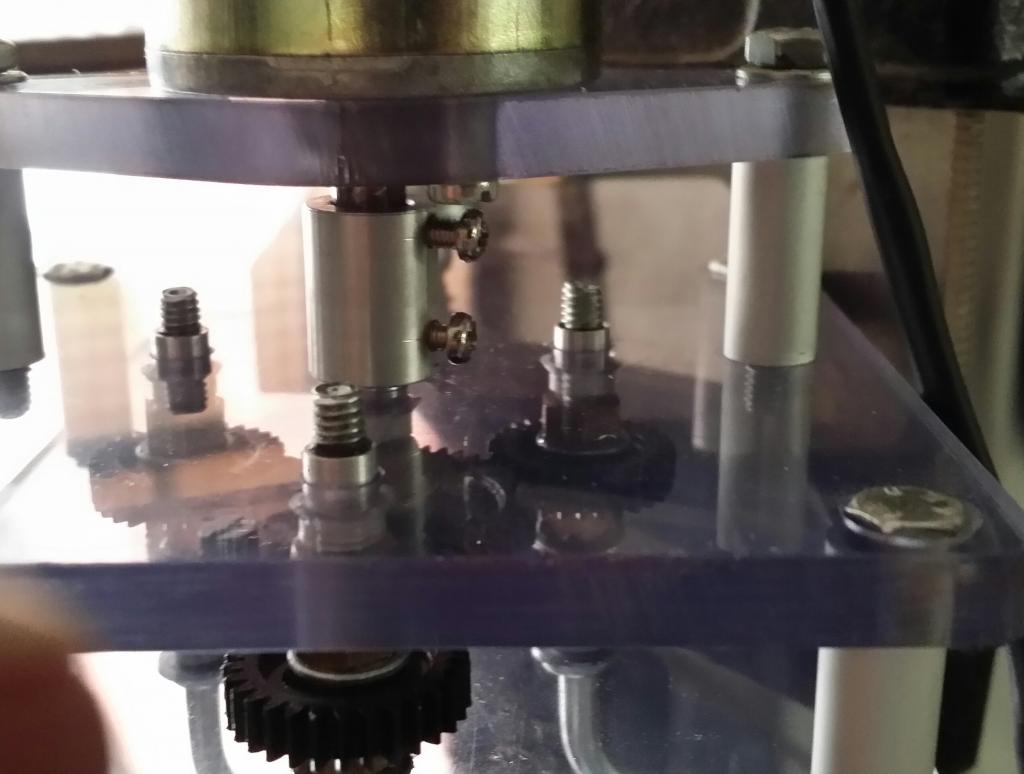

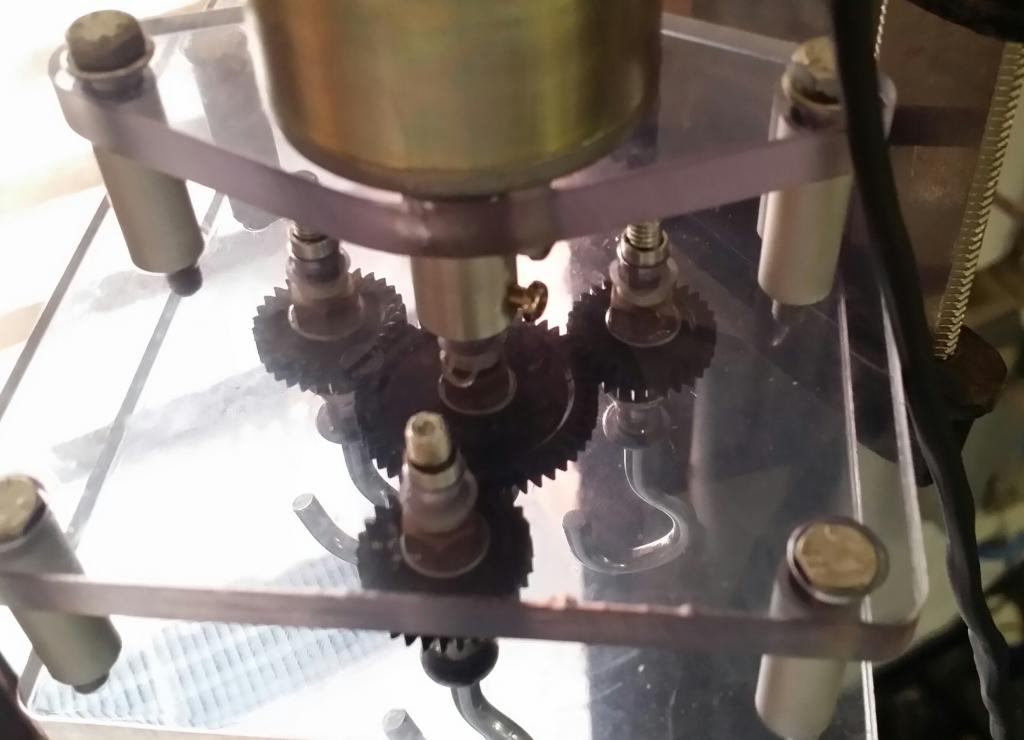

Quando secco potete assemblare il tutto come da disegno allegato.



Ora chiudete con la piastra superiore e misurate lo spazio tra le due. Tagliate e spianate 4 tubetti che faranno da distanziali 0,5mm più alte.
Bloccate il tutto con 4 viti e controllate che la rotazione sia fluida e senza impuntamenti.
Costruite il supporto del motore che fisserete sulla piastra superiore con distanziali idonei.
Per il collegamento tra il motore e l'ingranaggio centrale ho tornito un giunto in alluminio con un foro da 4 da una parte e da 6 dall'altra.
Ho creato un piccolo piano sul perno centrale in modo che la vite da M2, 5 crei un anti rotazione.
Come peso ho utilizzato una prolunga da 3/4" del peso di circa 70 g con un gancio attaccato.
Serve inoltre un dischetto di cartone con 3 intagli.






Il lavoro è terminato.
