Vecchio 11-01-10, 11:27 AM   #31
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach è un newbie...
predefinito

Quote:
Originariamente inviata da Edward Teach Visualizza il messaggio

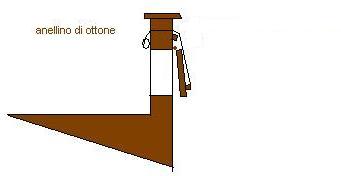

l'anellino però all'interno...
Ecco più o meno così...
Icone allegate
cannoni in batteria?-2m3hdfq.jpg

Edward Teach non è in linea   Rispondi quotando
Vecchio 11-01-10, 02:10 PM   #32
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85 è un newbie...
predefinito

ok grazie ottimo
seby85 non è in linea   Rispondi quotando
Vecchio 11-01-10, 02:35 PM   #33
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 792
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da Edward Teach Visualizza il messaggio
Ecco più o meno così...

volete sfidarmi?????
potevate dirmelo che volevate dettagli di portelli di sabordi in coperta...
ecco qua:
c'è anche un tipo di portello più minuto con un'unica sagoletta fissata al centro dello stesso che in questo caso attraversa il serto di foglie della decorazione.
nella seconda foto si vede chiaramente la galloccia alla quale si dà di volta la sagoletta....
osservate quanto sono sottili e lunghe le cerniere del portello....quelle in commercio sono sempre troppo larghe e corte.
è opportuno realizzarle con una striscetta di rame di quelle in commercio sfinandola con le forbici,sagomandone l'estremità con una limetta e simularne la chiodatura sbalzandola con un punteruolo dal lato interno prima di incollare la cerniera.
Icone allegate
cannoni in batteria?-dettaglio-sabordi.jpg   cannoni in batteria?-dettaglio-galloccia-portello.jpg

Ultima modifica di zakimor; 11-01-10 a 02:43 PM
zakimor non è in linea   Rispondi quotando
Vecchio 11-01-10, 02:38 PM   #34
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85 è un newbie...
predefinito

grazie

potresti rispondermi anche sul topic sulla verniciatura? ti vedo esperto
seby85 non è in linea   Rispondi quotando
Vecchio 11-01-10, 02:47 PM   #35
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 792
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da seby85 Visualizza il messaggio
grazie

potresti rispondermi anche sul topic sulla verniciatura? ti vedo esperto
quale topic?
se alludi ai portelli l'interno va in rosso,l'esterno nel colore della fiancata,le cerniere in nero.
zakimor non è in linea   Rispondi quotando
Vecchio 11-01-10, 02:50 PM   #36
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85 è un newbie...
predefinito

ok

cmq no dicevo in generale, qua

Come la Golden star divenne il fenix

in fondo......
seby85 non è in linea   Rispondi quotando
Vecchio 11-01-10, 03:13 PM   #37
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 792
zakimor è un newbie...
predefinito

Quote:
Originariamente inviata da seby85 Visualizza il messaggio
ok

cmq no dicevo in generale, qua

Come la Golden star divenne il fenix

in fondo......
oops...pardon...ho risposto in:"tecniche modellistiche navali"
sez."verniciatura"
zakimor non è in linea   Rispondi quotando
Vecchio 11-01-10, 03:50 PM   #38
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85 è un newbie...
predefinito

grazie di tutto sei un amico

anche se a me premeva sapere se va bene l'idea del verderame
seby85 non è in linea   Rispondi quotando
Vecchio 11-01-10, 05:11 PM   #39
Utente

Registrato dal: Aug 2009
residenza: principalmente a casa, saltuariamente all'estero, quando sono fuori per lavoro
Messaggi: 387
JP64 è un newbie...
predefinito

Quote:
Originariamente inviata da Alby95 Visualizza il messaggio
Molto interessante...davvero interessante, dunque: i cannoni non in batteria aveva la canna rialzata tenuta sollevata da una fune, resta però il problema della scala, certo, in un modello in scala 1:100 è impossibile riprodurre tutte le gomene e le funi che tenevano salde il cannone. Grazie mille zakimor, a me quindi conviene per imitare i cannoni non in batteria fare passare una fune fra la canna del cannone e la parte superiore del sabordo come nella foto 3, un pò più complesso è imitare quella della foto 1...tuttavia bisogna sembre tener conto dell'epoca storica
Bisognerà anche tenere conto della nazionalità.
Nella prima immagine (disegno) il cannone è francese. Lo si vede dal fatto che il cavo di ritenuta (quello grosso) passa attraverso una coppia di fori fatti sull'affusto.

Nei cannoni inglesi, invece, il cavo era passato e legato intorno al pomolo (bottone) posteriore della canna.

Ciao
JP
JP64 non è in linea   Rispondi quotando
Vecchio 12-01-10, 01:37 PM   #40
Utente

L'avatar di Ferrux

Registrato dal: Apr 2009
Messaggi: 224
Ferrux inizia ad ingranare.
predefinito

Vero , bisogna tenere conto della nazionalità e anche della fase storica.

I cannoni inglesi con il "pomello" (in inglese cascabel, non so come si dica in italiano) sono quelli definiti Armstrong pattern, disegnati nel 1725 dal Surveyor General of Ordnance John Armstrong.

Il disegno rimase praticamente lo stesso a meno di minime variazioni fino al 1794 quando entrò in scena il Blomefield pattern, quello che ha l'anellone sopra al pomello (per capirci...).

Ovviamente gli Armstrong non vennero sostituiti di botto e ci fu un periodo di coesistenza dei due modelli.

Per approfondimenti:
The Armstrong Pattern Cannon Age Of Sail


Questo signore su flickr ha messo parecchie foto interessanti: flickr.com/photos/9977224@N06/2904208549


Vi allego due foto delle tipologie di cannoni in questione.

Una domanda per Oskar: nel thread fai riferimento ai cannoni del Bellona? Se non ce l'hai già e se vuoi ti mando l'immagine dell'accomodamento dei cannoni a riposo descritta nell'Anatomy of The Ship.

Ciao,

Ferruccio
Icone allegate
cannoni in batteria?-can71.jpg   cannoni in batteria?-2904208549_e7b398009a.jpg
__________________
In costruzione: Cutter Lady Nelson

Lady Nelson Website
Ferrux non è in linea   Rispondi quotando
