Una domanda banale...ma qualcuno di voi ha una immagine o sa come passava la fune che permetteva l'apertura del portello del sabordo??

Edward Teach non  in linea   Rispondi quotando
Vecchio 10-01-10, 01:19 PM   #17
Utente Senior

L'avatar di Alby95

Registrato dal: Feb 2009
residenza: Reggio Calabria
Messaggi: 1,749
Alby95  un newbie...
predefinito

Ecco una foto che mostra il meccanismo di apertura dei sabordi...
Immagini allegate
Tipo di file: bmp Nuova immagine.bmp (342.2 KB, 232 visite)
Alby95 non  in linea   Rispondi quotando
Vecchio 10-01-10, 01:31 PM   #18
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Grazie mille Alby...
Edward Teach non  in linea   Rispondi quotando
Vecchio 10-01-10, 01:49 PM   #19
Utente

L'avatar di zakimor

Registrato dal: Jan 2010
residenza: napoli
Messaggi: 792
zakimor  un newbie...
predefinito

Quote:
Originariamente inviata da Edward Teach Visualizza il messaggio
Una domanda banale...ma qualcuno di voi ha una immagine o sa come passava la fune che permetteva l'apertura del portello del sabordo??
detto fatto.

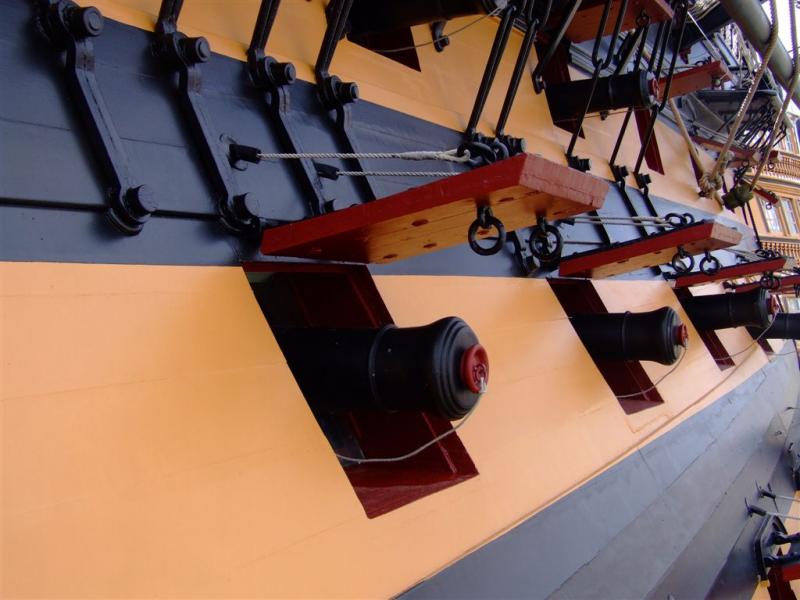

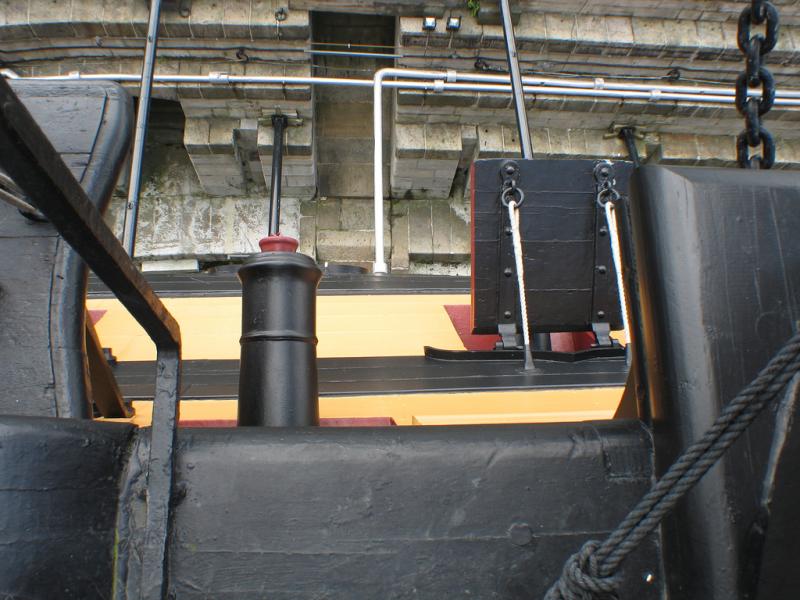

erano fissate a due cavicchi con anelli parte della chiodatura delle cerniere(vedi disegno di dettaglio della cerniera con i suoi componenti del paio che erano fissate alla superficie esterna del portello) o unico al centro del portello stesso,poi attraversavano due fori nella fiancata e venivano tesate con uno o due paranchi semplici fissati alla superficie laterale di un baglio o ad un barrotto del ponte superiore.
i due fori in murata erano protetti da guarnizioni coniche (per evitare infiltrazioni d'acqua).
eccoti le foto:

ps: nota lo spessore dei portelli,ben inferiore a quello che si vede in tanti modelli commerciali....in una si vede bene (se no dimmelo che ti invio un p di disegni assonometrici del sistema..)
anche l'imbracaggio dei cannoni che consentiva di evitare che,con il rollio,spezzassero paranchi e braca e se ne andassero a spasso per il ponte....
Icone allegate
cannoni in batteria?-sabordi-dettagli-7-.jpg.jpg
Visite: 342
Dimensione:   33.1 KB
ID: 69124   cannoni in batteria?-sabordi-dettagli-1-.jpg.jpg
Visite: 363
Dimensione:   46.1 KB
ID: 69125   cannoni in batteria?-babordo-dettagli-3-.jpg.jpg
Visite: 333
Dimensione:   57.6 KB
ID: 69126

cannoni in batteria?-cannone-con-imbracaggio.jpg   cannoni in batteria?-paranchi.jpg   cannoni in batteria?-paranchi-1-.jpg.jpg
Visite: 214
Dimensione:   50.0 KB
ID: 69129

cannoni in batteria?-sabordi-6-.jpg.jpg
Visite: 293
Dimensione:   73.9 KB
ID: 69130   cannoni in batteria?-ii-ponte-16-.jpg.jpg
Visite: 274
Dimensione:   241.0 KB
ID: 69131   cannoni in batteria?-schema-dei-paranchi-dei-portelli.jpg

cannoni in batteria?-schema-dei-paranchi-dei-portelli-dettagli.jpg   cannoni in batteria?-schema-dei-paranchi-dei-portelli-dettagli-1-.jpg.jpg
Visite: 328
Dimensione:   40.7 KB
ID: 69134

Ultima modifica di zakimor; 10-01-10 a 02:17 PM
zakimor non  in linea   Rispondi quotando
Vecchio 10-01-10, 02:08 PM   #20
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Grazie zakimor le immagini sono charissime...
Edward Teach non  in linea   Rispondi quotando
Vecchio 10-01-10, 02:14 PM   #21
Utente Senior

L'avatar di Alby95

Registrato dal: Feb 2009
residenza: Reggio Calabria
Messaggi: 1,749
Alby95  un newbie...
predefinito

Quote:
Grazie mille Alby...
Prego di niente, le immagini postate da zakimor chiariscono ancora meglio i tuoi dubbi!


Ciao Alberico
Alby95 non  in linea   Rispondi quotando
Vecchio 11-01-10, 09:21 AM   #22
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85  un newbie...
predefinito

bene raga vedo molta roba...ma per i cannoni in coperta, chiedo...vi sono tutti quei cardini del portello? penso molto pi piccoli, che dite? senn vanno o sopra o sotto il bordo, il passamano diciamo
seby85 non  in linea   Rispondi quotando
Vecchio 11-01-10, 09:48 AM   #23
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Quote:
Originariamente inviata da seby85 Visualizza il messaggio
bene raga vedo molta roba...ma per i cannoni in coperta, chiedo...vi sono tutti quei cardini del portello? penso molto pi piccoli, che dite? senn vanno o sopra o sotto il bordo, il passamano diciamo
(se ho capito la domanda) per i sabordi in coperta puoi optare per questa soluzione
Icone allegate
cannoni in batteria?-astrolabe_5.jpg   cannoni in batteria?-astrolabe_6.jpg
Edward Teach non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:09 AM   #24
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85  un newbie...
predefinito

dunque vediamo: metto un listello tondo a simulare il cardine, ed un chiodino all'interno della murata per fissare il sordino che apre il portello ?
seby85 non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:28 AM   #25
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Quote:
Originariamente inviata da seby85 Visualizza il messaggio
dunque vediamo: metto un listello tondo a simulare il cardine, ed un chiodino all'interno della murata per fissare il sordino che apre il portello ?
Le cerniere puoi reperirle in un negozio o se vuoi divertirti nell'autocostruzione le puoi realizzare in lamierino, o in alternativa puoi realizzarle con della carta da disegno nera sulle quali stendere dopo la messa in opera una leggera mano di vinail in questo modo la crta da disegno si indurir e simuler il ferro battuto...
Edward Teach non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:33 AM   #26
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85  un newbie...
predefinito

interessante soluzione

ma dimmi...non ci va un forellino sopra il portello? lascio il cordino sopra la murata legato ad un chiodino entronave?
seby85 non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:39 AM   #27
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Quote:
Originariamente inviata da seby85 Visualizza il messaggio
interessante soluzione

ma dimmi...non ci va un forellino sopra il portello? lascio il cordino sopra la murata legato ad un chiodino entronave?
Sul portello di solito si mette un canestrino(anellino) sulla murata puoi mettere una galloccia o un altro anellino...
Edward Teach non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:43 AM   #28
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

Quote:
Originariamente inviata da Edward Teach Visualizza il messaggio
Sul portello di solito si mette un canestrino(anellino) sulla murata puoi mettere una galloccia o un altro anellino...
la galloccia quella raffigurata nell'ultima immagine postata da zakimor e indicata con cleat...quella con 2 corna
Edward Teach non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:46 AM   #29
Utente Junior

Registrato dal: Dec 2009
Messaggi: 60
seby85  un newbie...
predefinito

quindi in generale cos?

seby85 non  in linea   Rispondi quotando
Vecchio 11-01-10, 10:49 AM   #30
Utente

L'avatar di Edward Teach

Registrato dal: Jan 2009
Messaggi: 203
Edward Teach  un newbie...
predefinito

l'anellino per all'interno...
Edward Teach non  in linea   Rispondi quotando
Rispondi

Strumenti della discussione

Regole d'invio
Non puoi inserire discussioni
Non puoi inserire repliche
Non puoi inserire allegati
Non puoi modificare i tuoi messaggi

BB code attivo
Le smilie sono attive
Il codice IMG attivo
il codice HTML disattivato
Trackbacks are attivo
Pingbacks are attivo
Refbacks are disattivato
