Vecchio 24-05-12, 01:40 PM   #16
Utente Senior

L'avatar di sam_59

Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,559
sam_59 inizia ad ingranare.
predefinito

Seguo spesso la costruzione di modelli in arsenale e ogni volta resto sempre sbalordito ed ammirato per la sapiente lavorazione e la profonda conoscenza dell'architettura navale che necessariamente possiede chi realizza questi autentici ed inestimabili gioielli (quale sarà il valore della perizia di chi li realizza, il valore del tempo impiegato, il valore dei materiali, il valore della ricerca storica eccetera ?). Insomma autentiche opere d'arte ognuna meritevole di essere accolta da un museo a testimonianza della storia, dell'arte e dell'ingegno degli uomini.

Complimenti vivissimi

sam_59 non è in linea   Rispondi quotando
Vecchio 24-05-12, 07:08 PM   #17
Utente Senior

L'avatar di lucas0266

Registrato dal: Aug 2010
residenza: PISA
Messaggi: 1,321
lucas0266 inizia ad ingranare.
predefinito

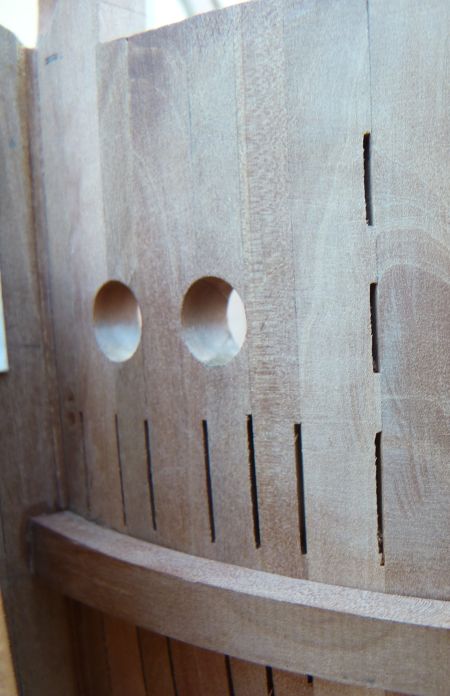

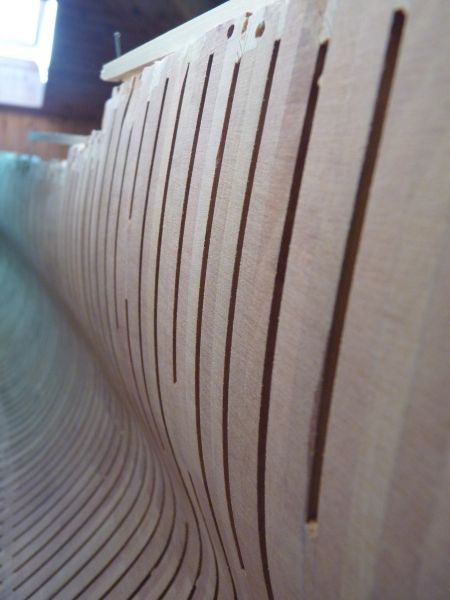

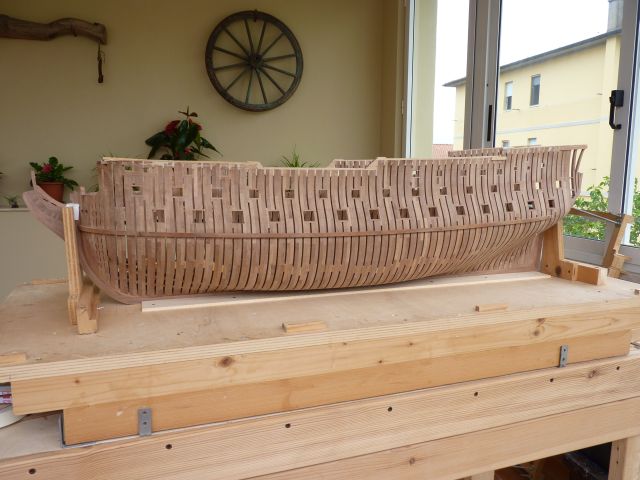

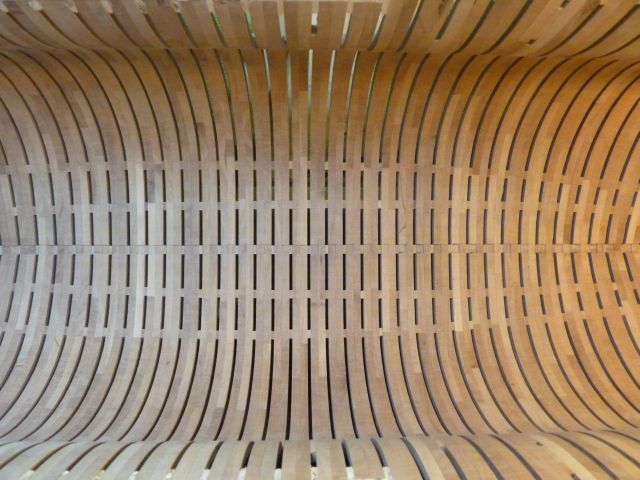

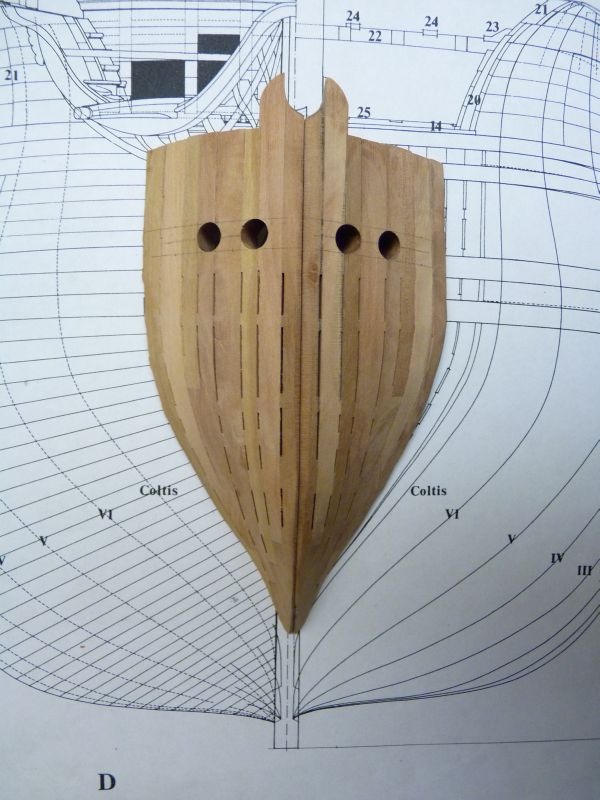

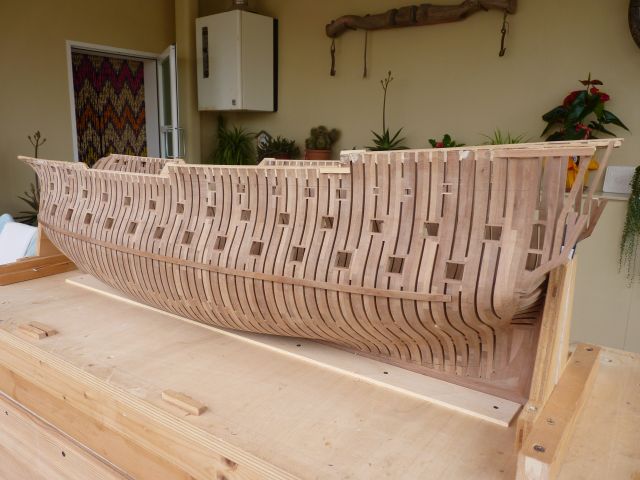

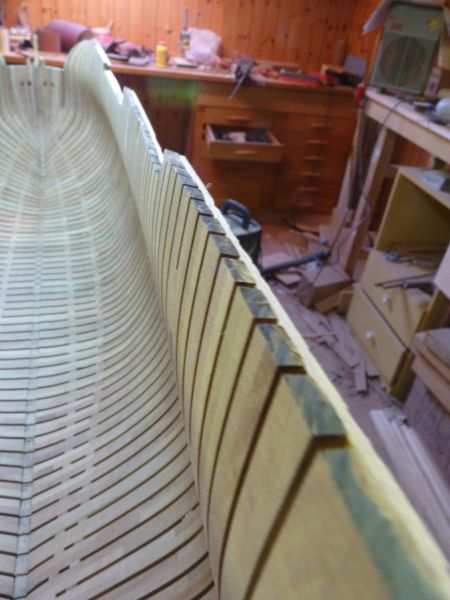

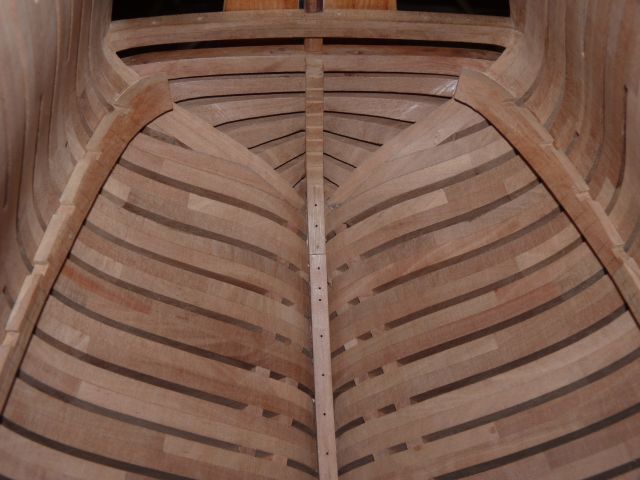

a richiesta ancora qualche foto,
questa volta alcune fasi di lavorazione
Icone allegate
Il  74 CANNONI  di  Tiziano-imgp4910-1-.jpg   Il  74 CANNONI  di  Tiziano-imgp7611-1-.jpg   Il  74 CANNONI  di  Tiziano-imgp7613-1-.jpg

Il  74 CANNONI  di  Tiziano-p1000110-1-.jpg   Il  74 CANNONI  di  Tiziano-p1000112-1-.jpg   Il  74 CANNONI  di  Tiziano-p1000114-1-.jpg

Il  74 CANNONI  di  Tiziano-p1000814-1-.jpg   Il  74 CANNONI  di  Tiziano-p1000815-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010421-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010420-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010417-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010413-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010411-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010015-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010424-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010427-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010428-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010511-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010517-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010518-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010627-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010724-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010837-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010838-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010839-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010910-1-.jpg

Ultima modifica di lucas0266; 24-05-12 a 07:17 PM
lucas0266 non è in linea   Rispondi quotando
Vecchio 24-05-12, 07:10 PM   #18
Utente Senior

L'avatar di lucas0266

Registrato dal: Aug 2010
residenza: PISA
Messaggi: 1,321
lucas0266 inizia ad ingranare.
predefinito

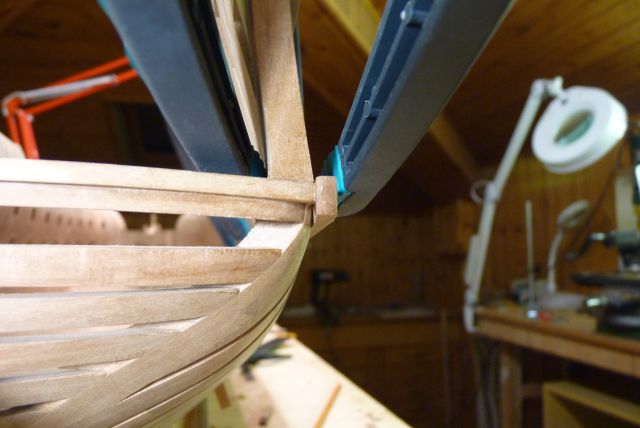

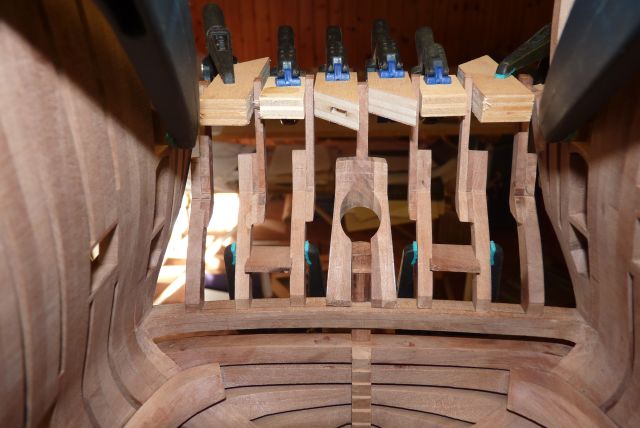

ancora qualcuna , poi basta se nò Tiziano poi dovrà pagarmi hehehehe
Icone allegate
Il  74 CANNONI  di  Tiziano-p1010952-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010913-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010912-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010910-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010839-1-.jpg   Il  74 CANNONI  di  Tiziano-p1010838-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010837-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030426-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030340-1-.jpg

Il  74 CANNONI  di  Tiziano-p1030337-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030336-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030315-1-.jpg

Il  74 CANNONI  di  Tiziano-p1030314-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030247-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030239-1-.jpg

Il  74 CANNONI  di  Tiziano-p1010965-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030219-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030220-1-.jpg

Il  74 CANNONI  di  Tiziano-p1030221-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030224-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030230-1-.jpg

Il  74 CANNONI  di  Tiziano-p1030459-1-.jpg   Il  74 CANNONI  di  Tiziano-p1030453-1-.jpg

Ultima modifica di lucas0266; 24-05-12 a 07:19 PM
lucas0266 non è in linea   Rispondi quotando
Vecchio 24-05-12, 07:33 PM   #19
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,086
Telese è un newbie...
predefinito

Queste straordinarie foto di un modello fantastico ci fanno comprendere un' altra cosa che abbiamo dibattuto nel wip granado: le murate (anche nella parte superiore subito sotto il capo di banda, o impavesate) erano belle spesse, sia per il fasciame esterno, sia per gli scalmotti in prosieguo alle ordinate sia per il fasciame interno; quindi i sabordi avevano uno spessore piuttosto consistente ....
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 24-05-12, 08:08 PM   #20
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz è un newbie...
predefinito

Ringrazio ancora Luca, non avrei avuto il tempo di mettere le foto.
Per quanto riguarda lo spessore degli scalmi, rispetto al madiere, era, all'incirca, la metà, ma, questo, per le navi francesi, non conosco la proporzione per le navi inglesi, comunque, l'alleggerimento degli scalmi, non riguardava solo lo spessore della murata, ma, a volte, anche lo spessore della doppia costa, vedi, per esempio. le Fleuron, dove, man mano che si va in alto, le doppie coste si assottigliano, il motivo era uno solo, il peso, ridurre il peso in alto, equivaleva ad una maggiore stabilità del bastimento
matiz non è in linea   Rispondi quotando
Vecchio 25-05-12, 07:59 AM   #21
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,517
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

a questo punto i complimenti sono tanti e i miei te li rinnovo; le domande sarebbero altrettante .... ma non volendo appesantire la discussione con questioni che potrebbero portare via molto tempo al poco che hai a disposizione, mi limiterò (mordendomi la lingua, ti assicuro) ad una curiosità: quella montagna di spinette di legno scuro sono cavicchi? Li hai realizzati per il tavolato del ponte o del fasciame? Hai un metodo per realizzarli in serie?

(un estatico) Trink
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 25-05-12, 11:54 AM   #22
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da lucas0266 Visualizza il messaggio
a richiesta ancora qualche foto,
questa volta alcune fasi di lavorazione
quegli incastri delle foto 7 e 8 sono qualcosa di spettacolare! come si fa a realizzarli così "perfetti"??
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 25-05-12, 01:05 PM   #23
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz è un newbie...
predefinito

Rispondo in ordine.
I chiodi di legno che sono nelle foto, sono di due tipi, per la chiodatura della chiglia, sono trafilati, con una trafila che mi sono fatto io, di due misure, 4 decimi e 7 decimi, gli altri, più scuri, sono zeppe, a sezione quadrata, per la chiodatura del fasciame, sono di 4 decimi, la realizzazione è a mano, da listello di adeguato spessore, si ricavano spezzoni lunghi circa 1-1,5 cm, poi, con una lama di cutter, si taglia a zeppa, un lavoro che porta via abbastanza tenpo, per la chiodatura del ponte, uso sempre zeppe, ma di colore più chiaro, una prerogativa che ritengo essenziale, è quella che la chiodatura si deve vedere il giusto, ma non deve prevaricare sul resto della costruzione, con effetti tipo morbillo, soprattutto sui ponti, quindi, a seconda del legno adoperato, scegliere un colore che non stacchi troppo.
Per quanto riguarda gli incastri, la maggior parte sono fatti con la fresatrice, se si vuole una precisione maggiore, gli incastri che ho fatto a mano sono quelli delle soglie dei cannoni, per ovvii motivi, e le code di rondine sui dormienti, oltre ad altre cose, come gli incastri dello sperone, sono fatti a mano, tante cose vanno aggiustate a lima
matiz non è in linea   Rispondi quotando
Vecchio 25-05-12, 03:30 PM   #24
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,517
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

davvero un lavoro impressionante, dunque, anche nella preparazione dei dettagli !!
__________________


Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
trinchetto non è in linea   Rispondi quotando
Vecchio 29-05-12, 06:12 PM   #25
Utente

Registrato dal: Jan 2012
residenza: Novi Sad
Messaggi: 107
Senzacervello è un newbie...
predefinito

Semplicemente un incanto, soprattutto per quanta passione di chi l'ha costruito trasmette. Chapeau!
__________________
M.
______________________________________________
Non siate uno di quelli che, pur di non rischiare il fallimento, non tentano mai nulla.
Senzacervello non è in linea   Rispondi quotando
Vecchio 18-06-12, 05:00 PM   #26
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini inizia ad ingranare.
predefinito

ieri ho potuto vedere anche il 74 cannoni in arsenale (scala 1:56) di Tiziano.
Questo modello (modellone) dal vivo lascia veramente senza fiato.
Sono centinaia, anzi migliaia gli incastri realizzati così perfettamente che non c'è nemmeno un decimo di millimetro di lasco.
Non ci sono parole adatte per esprimere la bravura di Tiziano. Posso solo dire "complimenti"
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 19-06-12, 07:37 AM   #27
Utente Senior

L'avatar di matiz

Registrato dal: Nov 2011
residenza: Pisa
Messaggi: 1,100
matiz è un newbie...
predefinito

Ti ringrazio, Pierluigi, sei troppo buono, io e mia moglie abbiamo passato una piacevole serata, con persone simpatiche, a parte l'attacco delle zanzare, che ha avuto anche risvolti comici, il tramonto e la cena sono state le vere protagoniste, spero che vi siano piaciute, e che vi sia piaciuto il soggiorno in terra pisana

Ultima modifica di matiz; 19-06-12 a 08:53 AM
matiz non è in linea   Rispondi quotando
Vecchio 19-06-12, 08:44 AM   #28
Utente Senior

L'avatar di Giuseppe99

Registrato dal: Aug 2009
Messaggi: 2,201
Giuseppe99 è un newbie...
predefinito

Mamma mia che incastri perfetti : shock:
__________________
"nec aliud omnino est vita humana, quam stultitiæ lusus quidam." (la vita umana non è altro che una specie di giuoco della Pazzia) - E. da Rotterdam; Moriæ encomium

Giuseppe99 non è in linea   Rispondi quotando
Vecchio 19-06-12, 10:50 AM   #29
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da matiz Visualizza il messaggio
Ti ringrazio, Pierluigi, sei troppo buono, io e mia moglie abbiamo passato una piacevole serata, con persone simpatiche, a parte l'attacco delle zanzare, che ha avuto anche risvolti comici, il tramonto e la cena sono state le vere protagoniste, spero che vi siano piaciute, e che vi sia piaciuto il soggiorno in terra pisana
E' stato tutto molto piacevole, grazie ancora per la squisita ospitalità, anche da parte di Mara.
Scusate l'OT
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
