Vecchio 22-05-10, 01:42 AM   #1
Utente Junior

L'avatar di mariolucchini

Registrato dal: May 2010
residenza: Santiago del Cile
Messaggi: 54
mariolucchini è un newbie...
predefinito Alfa 8 C 2300 Pocher

Per chi piace le cose grandi, comincio qua la mia avventura con il kit della Pocher a scala 1/8 del Alfa Romeo 8C - Monza.

Ci sono molti modellisti che dicono che le kits Pocher sono difficili se non impossibili di montare....la mia esperienza con alcuni di questi kits e stata buona, e trovo che le possibilita che offrono per dittagliare e grandissima...

Come disse in altra discussione, ho avuto la fortuna di poter contare con un amico che mi fa delle parti metalliche, cosa che arrichisse ancor di piu questi completissime kits...

Aprire una scatola di un kit Pocher e una cosa da matti....piu di 1000 pezzi vari....

Fot 1, 2 e 3, l'interno della scatola

Incominciamo a fare...........

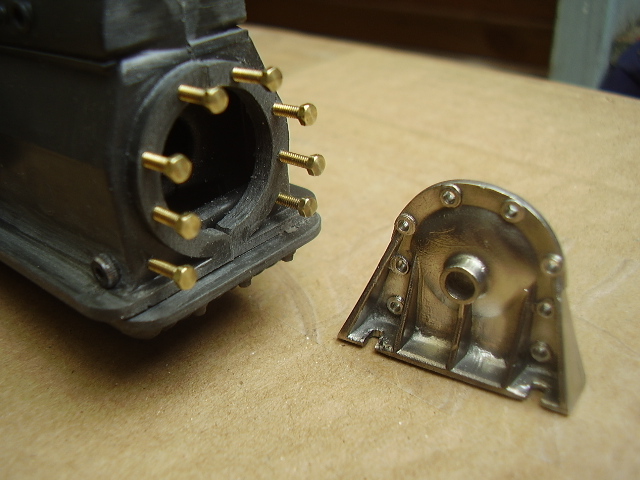

Foto 4, 5, 6 e 7...il blocco motore montato con vitteria a scala, si noti le camiccie dei cilindri in metallo...la calotta frontale del blocco é in metallo fatta speciale...

Le foto seguenti mostrano il "scratchbuild" di una base per il motore che e come una terza mano, aiuta moltissimo a montare le altri parti con una fermezza assicurante...
La base e una copia di quella trovata nella fabbrica Alfa Romeo di quella epoca....l'ho fatta con plasticard di 0.8 mm...

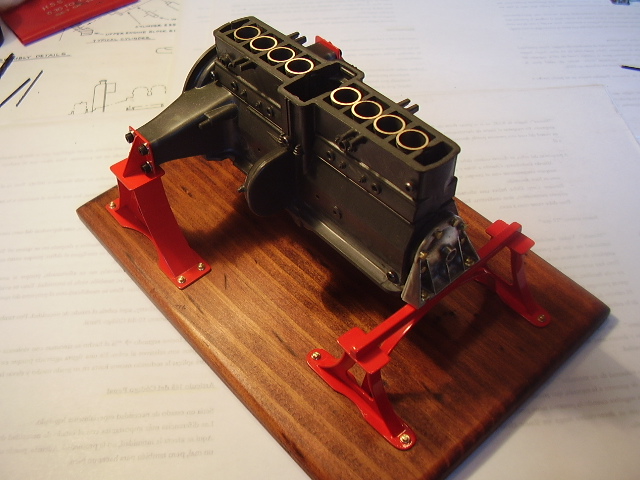

Nelle ultime foto, si vede il blocco motore montato nella base finita e verniciata "rosso Alfa"..........

Ad essere continuato.........

Mario
Icone allegate
Alfa 8 C 2300 Pocher-pocher-002.jpg   Alfa 8 C 2300 Pocher-pocher-003.jpg   Alfa 8 C 2300 Pocher-pocher-009.jpg

Alfa 8 C 2300 Pocher-p6250015.jpg   Alfa 8 C 2300 Pocher-p6210003.jpg   Alfa 8 C 2300 Pocher-p6250013.jpg

Alfa 8 C 2300 Pocher-p6220002.jpg   Alfa 8 C 2300 Pocher-p6230001.jpg   Alfa 8 C 2300 Pocher-p6230002.jpg

Alfa 8 C 2300 Pocher-p6230003.jpg   Alfa 8 C 2300 Pocher-p6230004.jpg   Alfa 8 C 2300 Pocher-p6230006.jpg

Alfa 8 C 2300 Pocher-p6230001a.jpg   Alfa 8 C 2300 Pocher-p6250027.jpg   Alfa 8 C 2300 Pocher-p6250025.jpg

Alfa 8 C 2300 Pocher-p6250028.jpg   Alfa 8 C 2300 Pocher-p6250031.jpg   Alfa 8 C 2300 Pocher-p6250032.jpg

mariolucchini non è in linea   Rispondi quotando
Vecchio 22-05-10, 12:37 PM   #2
Utente Senior

L'avatar di lapo

Registrato dal: Jul 2003
residenza: Firenze
Messaggi: 5,512
lapo inizia ad ingranare.
predefinito

grazie mille!!!! è la prima pocher 1/8 che si vede qui. Credo che tutti seguiranno il wip con entusiasmo....
lapo non è in linea   Rispondi quotando
Vecchio 22-05-10, 06:04 PM   #3
Utente Junior

L'avatar di mariolucchini

Registrato dal: May 2010
residenza: Santiago del Cile
Messaggi: 54
mariolucchini è un newbie...
predefinito

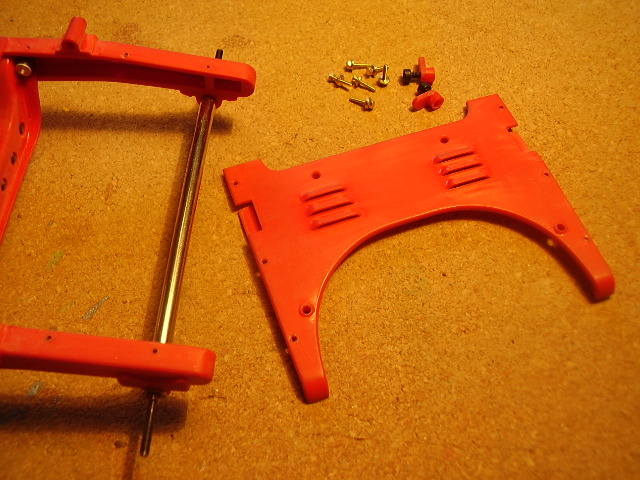

Vediamo un po como ho soluzionato il montaggio del telaio e carrozeria con vitteria a scala...

Importantissimo in questa tappa, e correre il motore da 10 mm al' indietro, questo e un errore fatto dai ragazzi alla Pocher che non si e stato mai corretto...in foto 5, 6 e 12 si vedono i due bucchi otturati e le nuove due aperti 10 mm al'indietro....

Non fare questo e il cofano motore e impossibile da centrare col radiatore e la carrozeria media...

Per tutte queste regolazioni, si ha montato il blocco motore nella sua posizione definitiva...

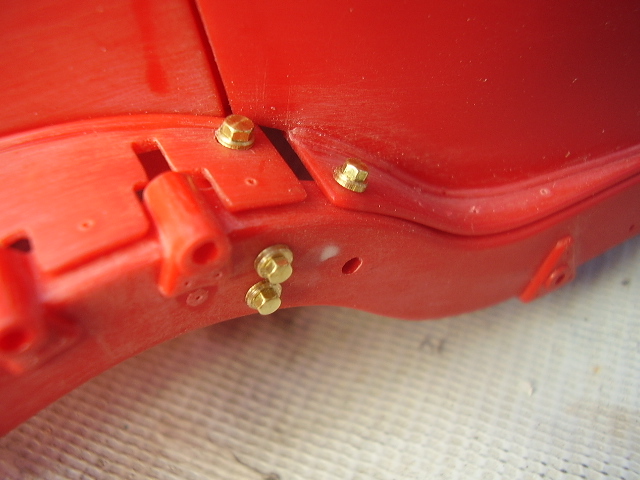

A tutta la viteria a scala si aggiungono rossette in ottone fatti al tornio...

Usare vitteria a scala non solo e una raggione estetica e da realismo, ma anche permette smontare tutto per verniciare, correggere, etc...

Se cercate alla Web, si puo trovare un mucchio di datti sulla vettura 1/1....

A pronto...

Mario
Icone allegate
Alfa 8 C 2300 Pocher-p8120001.jpg   Alfa 8 C 2300 Pocher-p8120003.jpg   Alfa 8 C 2300 Pocher-p8120004.jpg

Alfa 8 C 2300 Pocher-p8120006.jpg   Alfa 8 C 2300 Pocher-p8120011.jpg   Alfa 8 C 2300 Pocher-p8120016.jpg

Alfa 8 C 2300 Pocher-p8120017.jpg   Alfa 8 C 2300 Pocher-p8120018.jpg   Alfa 8 C 2300 Pocher-p8120019.jpg

Alfa 8 C 2300 Pocher-p8120026.jpg   Alfa 8 C 2300 Pocher-p8120027.jpg   Alfa 8 C 2300 Pocher-p8120029.jpg

Alfa 8 C 2300 Pocher-p8140009.jpg   Alfa 8 C 2300 Pocher-p8140010.jpg   Alfa 8 C 2300 Pocher-p8140011.jpg

Alfa 8 C 2300 Pocher-p8140012.jpg
mariolucchini non è in linea   Rispondi quotando
Vecchio 24-05-10, 06:06 PM   #4
Utente Junior

L'avatar di mariolucchini

Registrato dal: May 2010
residenza: Santiago del Cile
Messaggi: 54
mariolucchini è un newbie...
predefinito

Vado un po al assemblaggio del motore....rafforzamenti fatte alla testata dei cilindri per poter usare vitteria a scala...gli rafforzamenti sono state fatte con pasta epossidica, durissima che permette traforare e filletare senza problemi...

Poi, immagini di una delle 2 coperte delle valvole, con tutta la sua vitteria e il dettaglio matto della guarnizione...

Grazie per guardare....

Mario
Icone allegate
Alfa 8 C 2300 Pocher-p6290009.jpg   Alfa 8 C 2300 Pocher-p6290011.jpg   Alfa 8 C 2300 Pocher-p6290012.jpg

Alfa 8 C 2300 Pocher-p6290013.jpg   Alfa 8 C 2300 Pocher-p6290014.jpg   Alfa 8 C 2300 Pocher-p6290015.jpg

Alfa 8 C 2300 Pocher-p6290017.jpg   Alfa 8 C 2300 Pocher-p6290018.jpg   Alfa 8 C 2300 Pocher-p6290019.jpg

Alfa 8 C 2300 Pocher-p6290020.jpg
mariolucchini non è in linea   Rispondi quotando
Vecchio 25-05-10, 11:53 AM   #5
Utente

L'avatar di zed red

Registrato dal: Nov 2008
residenza: Padova
Messaggi: 619
zed red inizia ad ingranare.
Invia un messaggio tremite ICQ a zed red Invia un messaggio tremite MSN a zed red Invia un messaggio tremite Skype a zed red
predefinito

fantastico...

veramente un modello stupendo...
continua così!
zed red non è in linea   Rispondi quotando
Vecchio 25-05-10, 12:10 PM   #6
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 12,239
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
predefinito

Mi sembra che usi una carta abrasiva un pò grossa..C'è una ragione particolare? non hai problemi dopo con la verniciatura?
bruno non è in linea   Rispondi quotando
Vecchio 25-05-10, 01:12 PM   #7
Utente Junior

L'avatar di mariolucchini

Registrato dal: May 2010
residenza: Santiago del Cile
Messaggi: 54
mariolucchini è un newbie...
predefinito

Quote:
Originariamente inviata da bruno Visualizza il messaggio
Mi sembra che usi una carta abrasiva un pò grossa..C'è una ragione particolare? non hai problemi dopo con la verniciatura?
Hai raggione, ho dovuto rettificare la culatta ed ho usato carta abrasiva pesante sopra un vetro....poi si e stata usata carte abrasive di grano piu fino.......se vedi le coperte delle valvole, queste sono gia verniciati senza problemmi...

Piu avanti vedrai la verniciatura dello chassis....

Ciao

Mario
mariolucchini non è in linea   Rispondi quotando
Vecchio 25-05-10, 09:11 PM   #8
Utente Senior

L'avatar di lapo

Registrato dal: Jul 2003
residenza: Firenze
Messaggi: 5,512
lapo inizia ad ingranare.
predefinito

bellissimo WIP...
Il problema è che fra Protar 1/9 e Pocher 1/8 si rischia di far venire strane voglie a giro....Mettiamo il Gionc... Quanto resisterà senza un Pocher fra le mani? (parlo di veri pocher, non delle modernerie tipo F40....)
lapo non è in linea   Rispondi quotando
Vecchio 26-05-10, 11:22 AM   #9
Utente Senior

L'avatar di lucaparr

Registrato dal: Oct 2007
residenza: Spain
Messaggi: 1,328
lucaparr è un newbie...
predefinito

io farei la stessa domanda a me stesso... anche perchè io una bella 2300 me la monterei volentieri... il problema sono i bajocchi...
Luca
p.s. un timido tentativo io lo feci, con il motore bugatti... adesso che mi sto centrando di più sulle auto... avrei proprio voglia...
lucaparr non è in linea   Rispondi quotando
Vecchio 26-05-10, 01:36 PM   #10
Utente

Registrato dal: Oct 2003
residenza: Como
Messaggi: 123
lucky851 è un newbie...
predefinito

Complimenti, il modello è stupendo e il montaggio anche di più, ovviamente la scala aiuta a dettagliare (ma si vedono anche di più le imperfezioni...) ma il coperchio delle valvole sembra proprio vero, è davvero spettacolare.
Avanti che credo che in molti si stiano gustando il tuo wip .
Bye Lucky
lucky851 non è in linea   Rispondi quotando
Vecchio 26-05-10, 05:34 PM   #11
Utente Junior

L'avatar di mariolucchini

Registrato dal: May 2010
residenza: Santiago del Cile
Messaggi: 54
mariolucchini è un newbie...
predefinito

Vediamo un po quelle parti deboli del kit che obbligano allo scratchbuild....e il caso delle sospensioni a ballestre, che nel kit sono in gomma dura, brutti, fuori scala e troppo elastici per soportare il peso dil modello...

Adesso, gli faccio in lamina d'ottone.....mi fece dei disegni in Autocad, i cui anche servono come stampi per forare, tagliare, etc...














Si vede il disegno impresso dal originale in Autocad sotto le parti gia fatti...










Una delle ballestra gia brunita e in posizione sul assale anteriore....





Le parti per il fissagio al chassis sono quelle dil kit....queste ballestre saranno poi bruniti usando un brunitore freddo usato in armi da fuoco....

Le lamette per unire le ballestre sono anche in ottone, ed ho anche usato dei viti falsi in zamak, con tubetto in alluminio...

Le ballestre funzionano perfettamente e mi danno un gustino cosí speciale....





I freni a tamburo sono un altro tema in questo kit, i tamburi sono in plastica, non perfettamente rotondi, e per tanto li ho fatti al tornio in alluminio....

Imaggini di un tamburo sistemato al tornio...ho dovuto fare un piatto speciale per mettere queste parti al tornio, e quello che si vede in ottone....mi sara utile per altri Pochers doppo questo, spero....











Nella fresatrice, sto facendo delle incisioni trovate al prototipo....






I tamburi visti da un lato ed altro....






Un tamburo finito, con anche i fori di raffredamento freni....



A pronto

Mario

Ultima modifica di mariolucchini; 26-05-10 a 07:57 PM
mariolucchini non è in linea   Rispondi quotando
Vecchio 26-05-10, 08:02 PM   #12
Utente

L'avatar di Sughero

Registrato dal: Aug 2008
residenza: Roma
Messaggi: 265
Sughero è un newbie...
Invia un messaggio tremite MSN a Sughero
predefinito

Tu sei un genio!!!!!!!!!!!!!!!!!!!!!!!!!!!
__________________
Quello in avatar sono io a Misano!!!!!!
Sughero non è in linea   Rispondi quotando
Vecchio 26-05-10, 08:26 PM   #13
Utente Junior

Registrato dal: May 2010
residenza: Siena
Messaggi: 11
zimo è un newbie...
predefinito

splendido lavoro! le balestre sono fantastiche!
complimenti!
zimo non è in linea   Rispondi quotando
Vecchio 26-05-10, 09:53 PM   #14
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 12,239
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
Talking

ci stai facendo del male.Lo sai vero??
bruno non è in linea   Rispondi quotando
Vecchio 27-05-10, 12:28 AM   #15
Utente Senior

L'avatar di lapo

Registrato dal: Jul 2003
residenza: Firenze
Messaggi: 5,512
lapo inizia ad ingranare.
predefinito

vendo la mia collezione per cambio di hobby.....
lapo non è in linea   Rispondi quotando
