Mefistofele Italeri 1:12

[jimmy67]

ok grazie mille decals.

[il matte]

Originariamente inviata da mral57

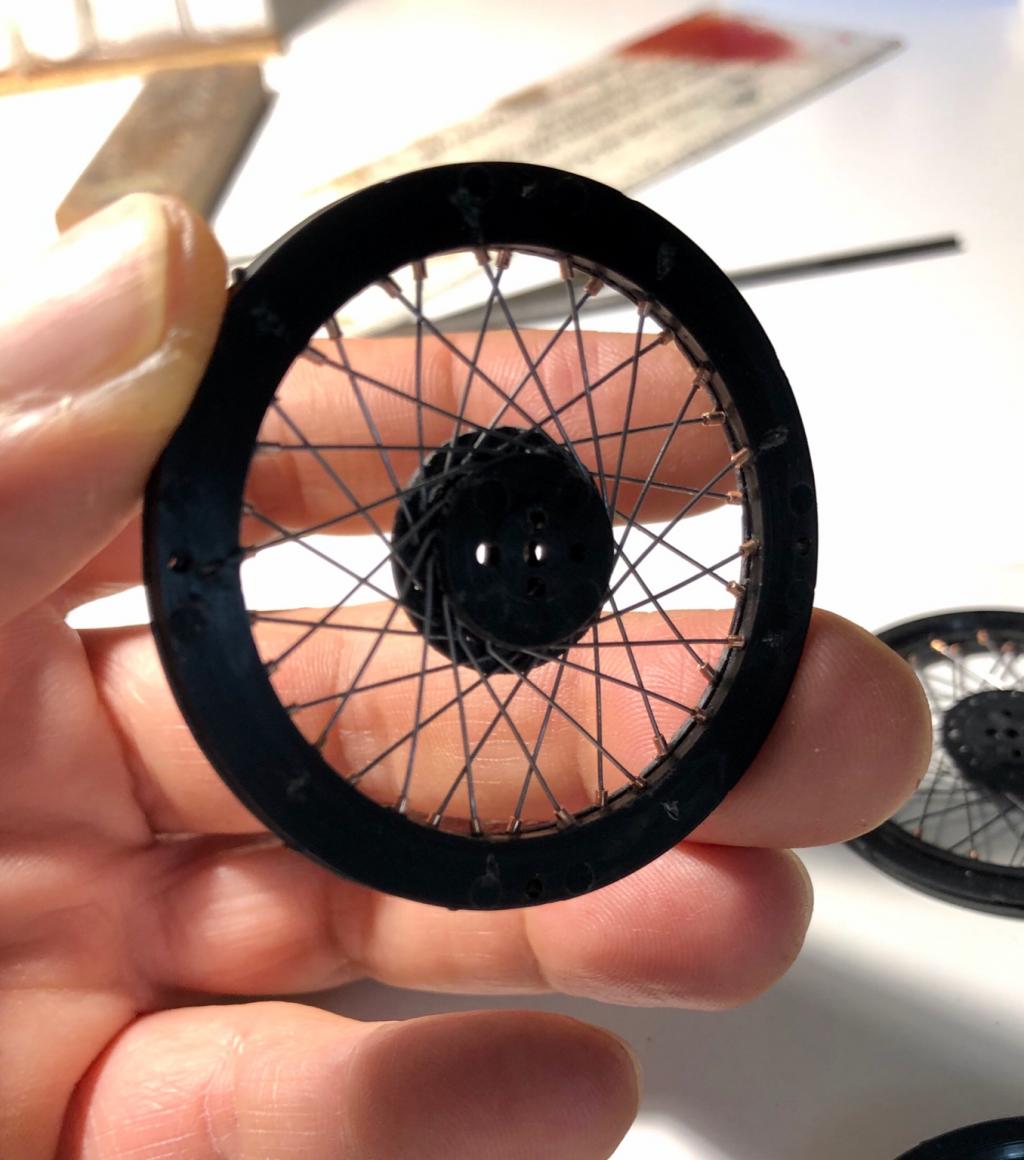

E dopo un bel po’ di lavoro( anche piuttosto snervante) sono arrivato a metà dell’opera, nel senso che ho fatto due dei quattro anelli che compongono ciascun cerchione. Il secondo anello mi ha dato qualche problema in più in quanto ho dovuto dare due curvature al raggio( sopra e sotto)per sopperire al fatto che non potevo bucare il cerchio secondo l’asse del raggio originale.
Per adesso mi fermo con le ruote per evitare di impazzire e quindi passerò al telaio.
Allegato 362441Allegato 362443Allegato 362444Allegato 362445Allegato 362446
Allegato 362447

Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Ti ci sarai snervato (ettecredo) ma il risultato è clamoroso.......

[shen_lei]

Tutta un’altra festa


Inviato dal mio iPhone utilizzando Forum

[mral57]

Vi ringrazio ragazzi, dividendo il lavoro cerchi in 2-3 sessioni magari il tutto diventa un po’ più umano
Sono quindi passato al telaio: anche qua ci sono delle modifiche da fare. Come potete vedere i longheroni sono un po’ troppo vuoti rispetto al reale per cui ho pensato di inserire delle strisce di piombo per avvicinarmi al modello reale. Questo mi risolve anche altre due situazioni e cioè 1) conferisce sicuramente più solidità al telaio che ricordo era piuttosto deboluccio
2) appesantisce un po’ il modello che è una volta finito è eccessivamente leggero e da proprio la sensazione di inconsistenza. Ma questi ultimi punti sono solo mie considerazioni personali.
Sempre per questioni di robustezza rifarò con un tondino di ottone la traversa anteriore




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[mral57]

Ho finito di preparare il telaio assemblato e verniciato. Lo stesso per la traversa (ho eliminato le viti che collegano i due pezzi ed incollato il tutto)dove poggiano le balestre e l’asta di collegamento tra le ruote anteriori. A questo punto ho un piccolo dilemma,in quanto pensavo di fare un certo tipo di invecchiamento(anche se non esasperato) mentre in realtà mi piace così come è venuto verniciato, per cui penso che mi limiterò ad un leggerissimo weathering. D’altro canto il mio proposito è quello di fare la macchina diciamo nuova,cioè appena riverniciata per essere esposta al museo di Torino,dove tutto sommato,a distanza di quasi 100 anni si conserva ancora in buone condizioni.
Allegato 1

Un bel po’ di tempo l’ho perso per le alette che collegano le balestre al telaio. Intanto ho rastremato e assottigliato i vari pezzi. Non so se in foto si percepisce, ma dal vivo la differenza è notevole. Poi ho appiattito la antiestetica testa tondeggiante della vite ed incollato un bullone in fotoincisione e simulato con un microscopico pezzetto di stagno la vite che esce. Lo stesso lavoro lo dovrò fare per le balestre posteriori



Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[mral57]

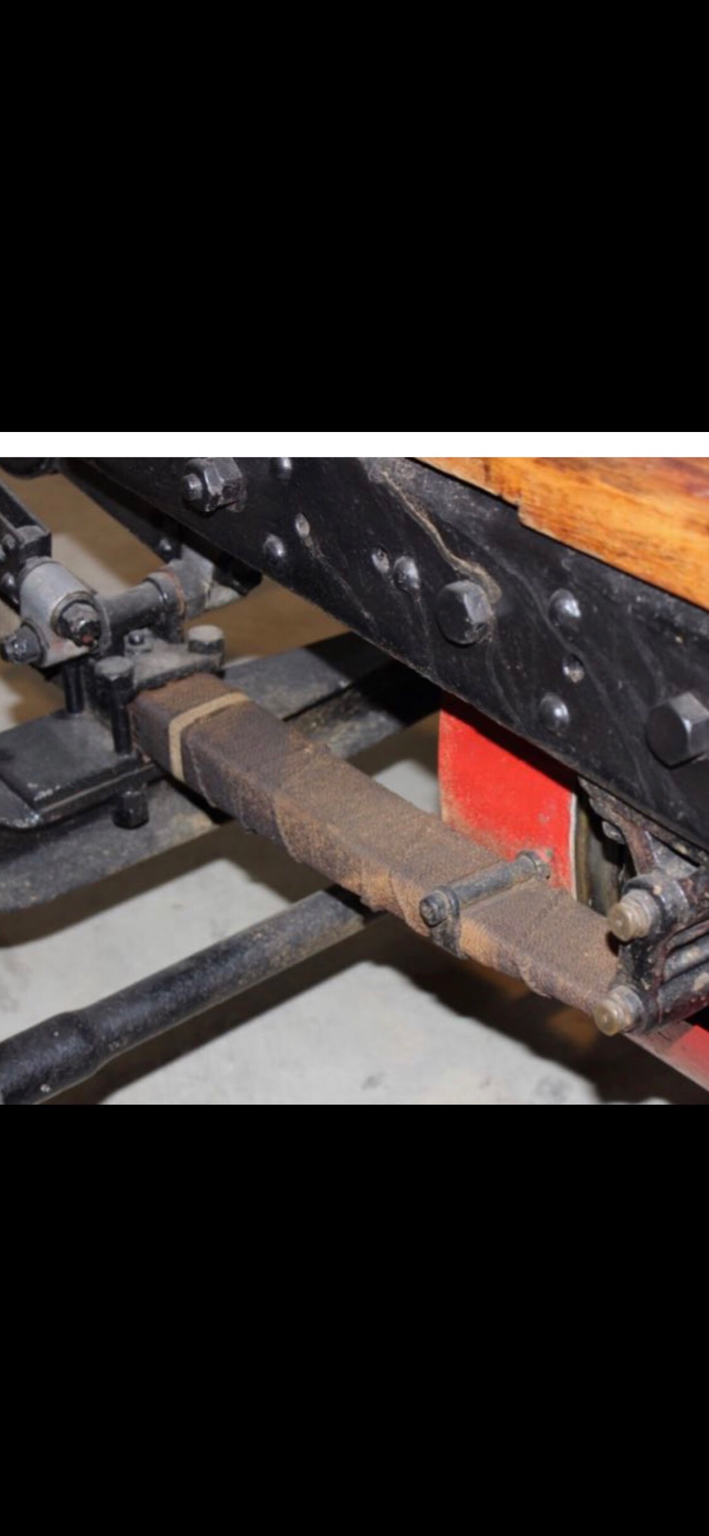

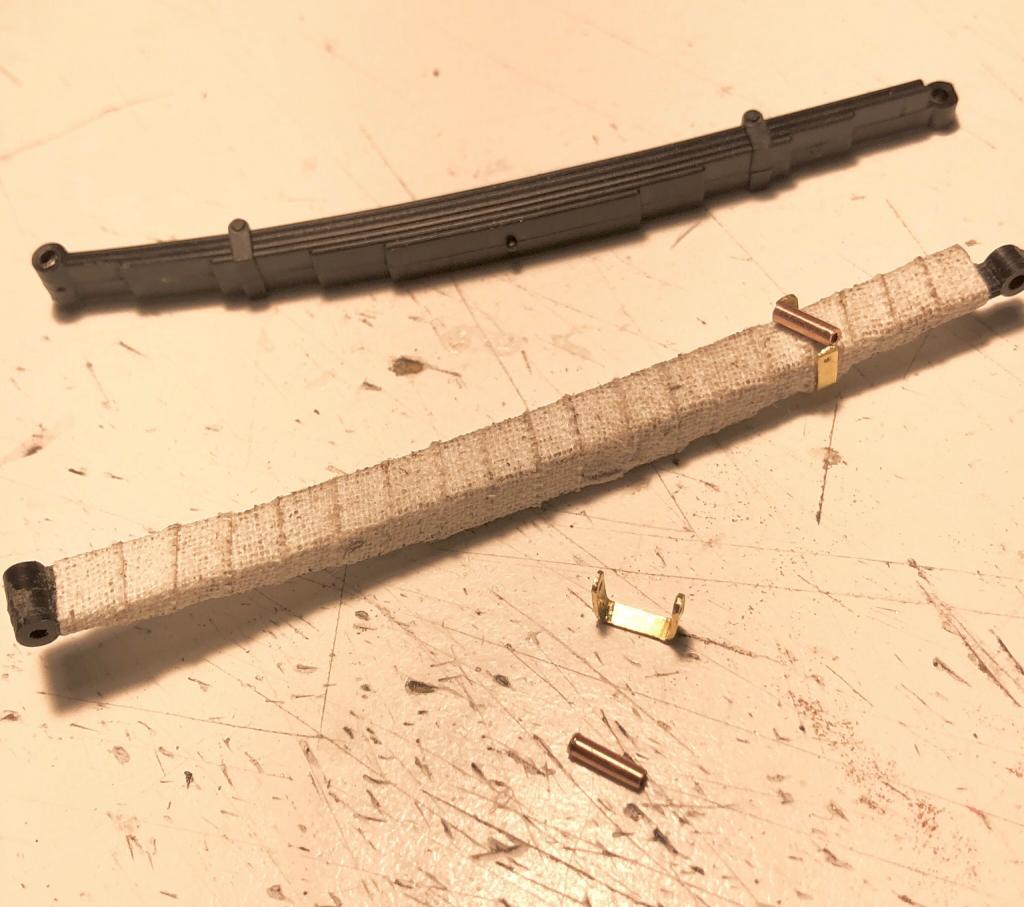

Piccolo aggiornamento riguardante le balestre. Le avrei voluto dipingere in color ferro brunito,ma mi sono accorto che in realtà sono “nastrate”, o probabilmente c’è un sottile cavo che le avvolge . Così le ho nastrate anch’io ( sono ancora da dipingere e sporcare ) dopo aver eliminato il fermo delle lamelle che ho successivamente ricostruito con tondino e piattina di ottone ed aggiunto i bulloni di fermo.



A proposito di bulloni, le balestre e tutte le altre sovrastrutture del telaio sono unite tra di loro e al telaio stesso tramite piccole viti con testa semi tonda piuttosto antiestetica e non realistica,per cui penso che perderò un po’ di tempo per cercare di realizzare dei bulloncini, da tondini di rame o alluminio visto che credo che sia impossibile trovarli già pronti di queste dimenzioni




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[Rob72]

Originariamente inviata da mral57

Piccolo aggiornamento riguardante le balestre. Le avrei voluto dipingere in color ferro brunito,ma mi sono accorto che in realtà sono “nastrate”, o probabilmente c’è un sottile cavo che le avvolge . Così le ho nastrate anch’io ( sono ancora da dipingere e sporcare ) dopo aver eliminato il fermo delle lamelle che ho successivamente ricostruito con tondino e piattina di ottone ed aggiunto i bulloni di fermo.
Allegato 362884Allegato 362885Allegato 362892Allegato 362893
Allegato 362894

A proposito di bulloni, le balestre e tutte le altre sovrastrutture del telaio sono unite tra di loro e al telaio stesso tramite piccole viti con testa semi tonda piuttosto antiestetica e non realistica,per cui penso che perderò un po’ di tempo per cercare di realizzare dei bulloncini, da tondini di rame o alluminio visto che credo che sia impossibile trovarli già pronti di queste dimenzioni




Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

E invece ti sbagli. Esistono solo che sono in plastica. Li aspetto a giorni
Sono delle barrette esagonali in stirene di varie misure che vanno dalla 05, 08, 1, 15, 2, 25, 32


Stay tuned

[mral57]

Originariamente inviata da Rob72

E invece ti sbagli. Esistono solo che sono in plastica. Li aspetto a giorni
Sono delle barrette esagonali in stirene di varie misure che vanno dalla 05, 08, 1, 15, 2, 25, 32
Allegato 362895

Stay tuned

Ma le sai tutte!!! Ma proprio tutte


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[il matte]

Confermo, io le barre esagonali le ho prese di marca plastruct in tre dimensioni diverse. Le balestre le fasciavano per evitare che troppa sporcizia penetrasse tra le varie foglie, generando usura e rumori.

[mirage]

Bel lavoro veramente molto realistiche, anche se esteticamente, per me, sono più belle le lamelle a vedersi. 👍

[mral57]

Originariamente inviata da il matte

Confermo, io le barre esagonali le ho prese di marca plastruct in tre dimensioni diverse. Le balestre le fasciavano per evitare che troppa sporcizia penetrasse tra le varie foglie, generando usura e rumori.

Ok adesso vedo quello che riesco a combinare eventualmente provo ad ordinarle, però credimi sono stufo che ogni volta che mi serve qualcosa devo sempre cercarla per mari e per monti ed aspettare


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[mral57]

Originariamente inviata da mirage

Bel lavoro veramente molto realistiche, anche se esteticamente, per me, sono più belle le lamelle a vedersi.

Sono assolutamente d’accordo con te, non c’è paragone con le lamine a vista. Infatti prima che mi accorgessi che erano nastrate pensavo pure di provare a riprodurle con le lamine d’ottone. Però se sono così, così le devo fare


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

[jimmy67]

[QUOTE=mral57;1476869]Le parti in legno ho in progetto di rifarle anch’io, ma circa le rivettature, quali hai rifatto, quelle del telaio? Posta qualche foto se puoi così magari prendo spunto

ciao mral57, ho fatto alcune foto,spero di non essere invasivo postandole
comunque avevo rifatto i rivetti che si vedono sulla coda e sui fianchi i legni fatti con la balsa riguardano la paratia motore e i longheroni longitudinali sui lati motore ecc, in oltre la macchina vera ha la sommita alta del radiatore arrotondata il kit lo ripropone invece squadrato,e una cosa molto importante e' l'assetto posteriore,se montato da istruzioni con balestre in basso risulta sbagliata e troppo alta guardando le foto della macchina originale mi sono accorto che vanno semplicemente montate con i suoi fermi balestra piu' in alto spero di essere stato d'aiuto. scusami l'intrommissione ciao.

[jimmy67]

ecco un'altro paio di foto.

[il matte]

Originariamente inviata da mral57

Ok adesso vedo quello che riesco a combinare eventualmente provo ad ordinarle, però credimi sono stufo che ogni volta che mi serve qualcosa devo sempre cercarla per mari e per monti ed aspettare


Inviato con il mio iPhone - Scarica l‘app del Forum di Modellismo.net

Posso capirti.....
