Terminiamo questa fase di montaggio chiudendo il braccio con la protezione interna e fissandolo in posizione con le viti fornite in dotazione.
Otteniamo così il gruppo braccio-gomito-avambraccio quasi completamente assemblato.
Questa fase di montaggio appare abbastanza semplice e non ho commenti particolari da fare...
Il primo test sul nuovo cacciavite è andato bene, per ora sembra più adatto a serrare le viti fornite, ma continuerò ad utilizzarlo per un esame più approfondito.
Restate sintonizzati, perchè con le prossime due uscite completeremo braccio e spalla, ottenendo l'arto completo!
A presto!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
07-12-20, 04:13 PM
|
#92
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #13
Ciao a tutti e ben trovati!
Le feste sono alle porte, tutti hanno voglia di rilassarsi...ed allora, ecco un bel fascicolo facile facile per far rilassare ogni modellista!
In questa uscita completeremo il braccio ed inizieremo il montaggio della spalla.
Ma andiamo per gradi, ecco il contenuto:
- placca dorata del braccio in materiale plastico;
- supporto della spalla e perno in materiale metallico;
- molla di ritorno.
...e a questo giro niente viti!!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
07-12-20, 04:17 PM
|
#93
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Per prima cosa, terminiamo il braccio montando la placca, che va in posizione con una semplice pressione.
Mi raccomando, premete a fondo per un incastro ottimale.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
07-12-20, 04:23 PM
|
#94
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Ora si procede con il montaggio del telaio della spalla.
In pratica, si tratta del supporto su cui andremo a montare la spallina dell'armatura, con relativo meccanismo che ne permette il movimento.
L'immagine di seguito mostra la sequenza di montaggio dei pezzi: in pratica si deve inserire il perno bloccando il supporto della spalla all'interno del telaio (montato sul braccio negli scorsi fascicoli), con al centro la molla.
Come sempre, meglio una foto che mille descrizioni!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
07-12-20, 04:27 PM
|
#95
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Qui l'attenzione deve ricadere sulla posizione della molla: vi sono due tacche entro le quali bloccare le estremità della molla per tenerla ferma ma consentirle di lavorare: una sul telaio e una sul supporto.
Abbiamo così terminato anche questa fase di montaggio!
Sorprendentemente, il perno non va bloccato in alcun modo e si lascia libero di entrare o uscire dalla sede...ma non per molto, vedrete!
Ve lo dicevo io che questo fascicolo sarebbe stato rilassante, no??
A presto!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
03-01-21, 04:02 PM
|
#96
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #14
Ciao a tutti e ben trovati!
Passate bene le feste finora?
Prima che le celebrazioni si chiudano, portiamoci avanti col montaggio dell'armatura del nostro eroe preferito...
In questo lungo fascicolo completeremo finalmente il braccio destro!
Ecco il contenuto dell'uscita:
- spallina interna
- spallina esterna
- due borchie di copertura
- due perni
- viti di ordinanza.
Iniziamo!!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
03-01-21, 04:09 PM
|
#97
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Si parte accoppiando le due metà che compongono il "guscio" della spallina.
essendo di dimensioni diverse, una scguscia all'interno dell'altra senza difficoltà.
Per l'orientamento dei pezzi, fate caso alle tacche, sono evidenziate in foto.
Le due metà si bloccano in posizione inserendo dall'inerno i due perni nei fori fatti coincidere, fermando il tutto dall'esterno con le viti.
Ogni vite viene poi coperta da una borchia.
La mia raccomandazione in questo passaggio è quello di non serrare le viti troppo forte, per evitare che il movimento della spallina sia impedito dall'attrito eccessivo tra i pezzi.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
03-01-21, 04:19 PM
|
#98
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
A questo punto, recuperiamo il gruppo braccio-gomito-avambraccio costruito in precedenza.
Il supporto della spalla fissato al braccio presenta due fori, che useremo per andare a fissare la spallina.
L'incastro è obbligato, una volta distesa la molla che trattiene il supporto, i due pezzi combaciano alla perfezione.
__________________
< ...troppo pigro per essere perfezionista.... >
Ultima modifica di deepblue; 04-03-21 a 09:47 PM
|
|
|
03-01-21, 04:23 PM
|
#99
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

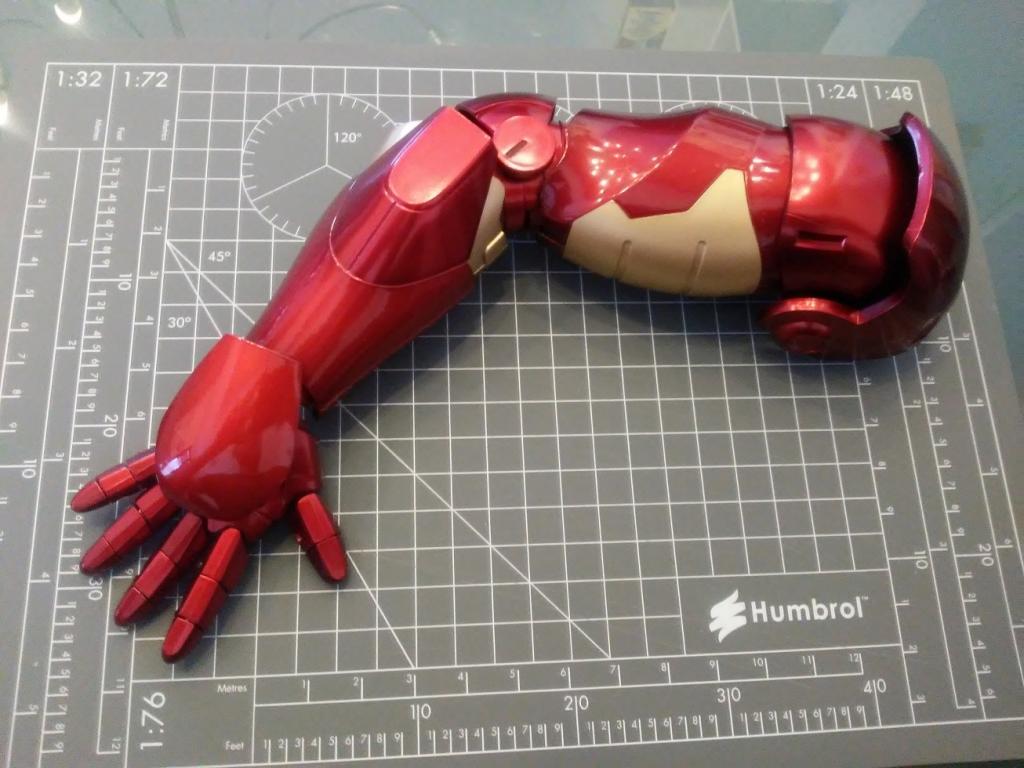

...ed ecco come si presenta il gruppo spalla montato in posizione!
Lo so che non state più nella pelle, ma prima di procedere, verificate tutti i movimenti dell'arto: la spallina deve potersi muovere in alto ed in basso ed assecondare i movimenti del braccio senza sforzi o sfregamenti...
Se ciò non fosse, tornate indietro e ricontrollate il serraggio dei pezzi, molto spesso il problema sta lì!
__________________
< ...troppo pigro per essere perfezionista.... >
Ultima modifica di deepblue; 03-01-21 a 04:26 PM
|
|
|
03-01-21, 04:26 PM
|
#100
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Piccola nota: come potete vedere dalla foto, il perno montato nel fascicolo precedente non si muove più ed effettivamente non necessita un fissaggio ulteriore: tranquilli, non andrà da nessuna parte!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
03-01-21, 04:31 PM
|
#101
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
03-01-21, 04:51 PM
|
#102
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Piccolo mini-bilancio dopo una qunidicina di fascicoli...
Partiamo con le note positive:
- senza dubbio la verniciatura dei pezzi: finora sempre senza difetti e di tono uniforme tra pezzi in metallo ed in plastica
- il secondo cacciavite fornito sembra più "solido", non di qualità estrema, ma
rispetto al primo meno "di immagine" e più "di sostanza"
- buona la fornitura di pezzi in numero extra rispetto alla necessità: viti, dischi di attrito e di vinile
Note negative:
- finora ce n'è solo una che mi sento di menzionare, ma bella grossa: sto parlando della mano
Un intervento "extra" alle dita è d'obbligo per raggiungere un risultato che sia accettabile... Mi dispiace, ma il risultato è visibile e ne risente la qualità del modello intero.
Staremo a vedere con l'altra mano, capiremo se è stato un caso o purtroppo un difetto più profondo.
Nel complesso, avendo risolto il problema alla mano, sono soddisfatto, non vedo l'ora di procedere!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
04-03-21, 10:00 PM
|
#103
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #15
Ciao a tutti e ben trovati!
Si riparte con nuove fasi di montaggio: con questo fascicolo inziamo il braccio sinistro.
Essendo sostanzialmente gli stessi passi illustrati per il braccio destro, mi permetterò il lusso di andare un pochino più veloce...
Si comincia! Qui inclusi:
- protezione per l'articolazione del gomito;
- due rondelle;
- parte superiore dell'articolazione;
- parte inferiore dell'articolazione.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
04-03-21, 10:07 PM
|
#104
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Posizioniamo le rondelle sui perni presenti all'interno della protezione del gomito ed inseriamo le due parti dell'articolazione.
Serve solo prestare un poco di attenzione all'orientamento dei pezzi ed il gioco è fatto!
Ma come, già finito?? Sì, però tranquilli perchè passiamo subito alla prossima fase!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
04-03-21, 10:41 PM
|
#105
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #16
E si prosegue di gran carriera!
In questo fascicolo:
- protezione del gomito;
- due rondelle;
- aggancio della gomitiera;
- viti.
