predefinito (Auto) Fiat Ritmo Abarth 130 tc gr. A

Buon giorno a tutti,
un po' titubante sull'aprire una nuova discussione ho deciso comunque di condividere con voi questo lavoro fatto negli ultimi mesi e gią finito e consegnato.
Il modello č la replica di una Ritmo abarth gr. A direi abbastanza famosa nella zona di Torino e dintorni.
La partenza č la Ritmo abarth 1/18 stradale della Laudoracing, modello in resina abbastanza spessa e rigida, pochi pezzi smontabili.
al di la della livrea estetica dalla macchina il grosso del lavoro č stato rimodellare e ricostruire tutti gli interni in modo pił fedele possibile.

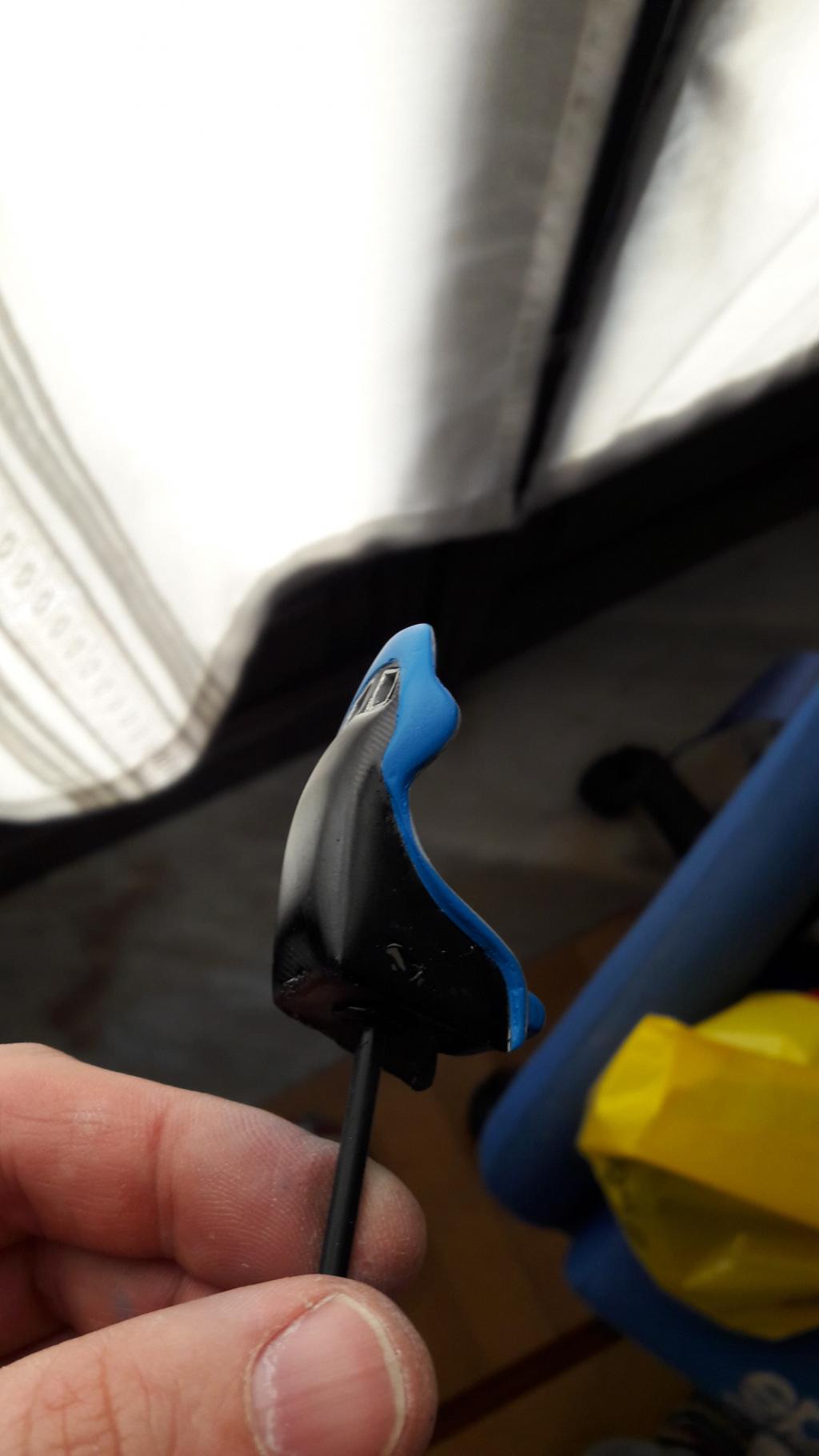

per i sedili ho recuperato un rimasuglio di una ford focus wrc della burago e dopo un po di lavoro di taglia e cuci sono riuscito a dargli la forma del sedile originale e nel mentre ho fresato un enorme blocco di resina che faceva da supporto per i sedili posteriori e l'asse posteriore delle ruote stabilendo anche l'assetto
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161117_195356.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161117_195403.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20170327_181832.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20170327_181833.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20170327_181835.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_223855.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_223902.jpg


Ultima modifica di Giors; 16-01-18 a 02:23 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 01:21 PM   #2
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

la parte fresata
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161125_231241.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161125_231251.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161126_152123.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161126_152135.jpg
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 01:52 PM   #3
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 9,418
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
Thumbs up

Le "ricostruzioni" di modelli hanno sempre il loro fascino..
Vedere, vedere...
bruno non č in linea   Rispondi quotando
Vecchio 16-01-18, 02:32 PM   #4
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

attenzione spostata poi al pianale posteriore totalmente da ricostruire.
la parte di telaio sotto la seduta del divano posteriore ha una barra in scatolato che ho riprodotto fresando un blocchetto di alluminio pieno.
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161126_183557.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161126_183600.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_211720.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_211735.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_211751.jpg
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 02:47 PM   #5
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

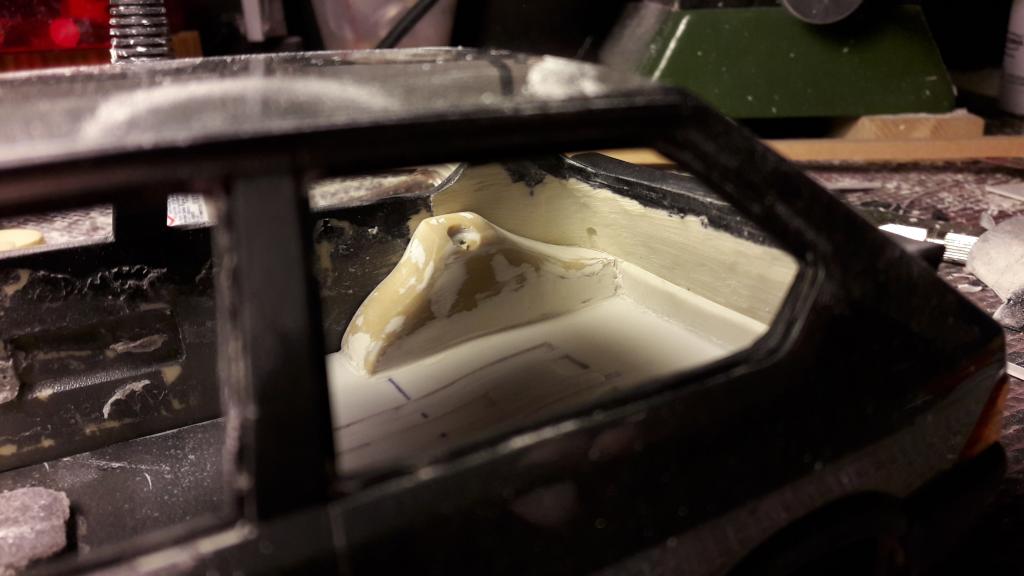

pianale e passaruota interni costruiti in plasticard e stucco cercando di far combaciare il tutto a modello chiuso
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215131.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215135.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215330.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215155.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215159.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161203_215208.jpg


Ultima modifica di Giors; 16-01-18 a 02:49 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 02:54 PM   #6
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

rifatto anche il tunnel centrale per alloggiare asta del cambio derivazione delta e freno a mano.
buttato e ricostruito anche i pannelli porta anteriori e posteriori in un unico pezzo sempre in plasticard
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161204_012233.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161204_012239.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161204_012256.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185134.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185139.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185143.jpg


Ultima modifica di Giors; 16-01-18 a 02:57 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 03:01 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 3,840
il matte diventerą qualcuno prima o dopo!
predefinito

Hai fatto un lavoro monstre, complimentoni.....
__________________
Ciao
Paolo
il matte non č in linea   Rispondi quotando
Vecchio 16-01-18, 03:22 PM   #8
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

si passa poi al cruscotto, semiderivazione lancia anche quello con aggiunta di strumentazione supplementare ed un bel taglio nella parte bassa in corrispondenza del tunnel centrale.
tagliato le razze del volante originale, eliminato l' attacco della terza razza dal volante e fresato le 2 asole sul del lamierino per ricostruire il volante a calice della delta s4.
tornito in alluminio l'estintore.
ovviamente ad ogni modifica ho controllato che tutto tornasse come incastri
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185153.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185155.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185158.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185212.jpg

Ultima modifica di Giors; 16-01-18 a 03:34 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 03:45 PM   #9
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

...
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185721.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_185725.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_190353.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_190407.jpg

Ultima modifica di Giors; 16-01-18 a 03:48 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 03:55 PM   #10
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

...
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_190411.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161208_190434.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161206_214555.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161206_214558.jpg

Ultima modifica di Giors; 16-01-18 a 03:57 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 04:06 PM   #11
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

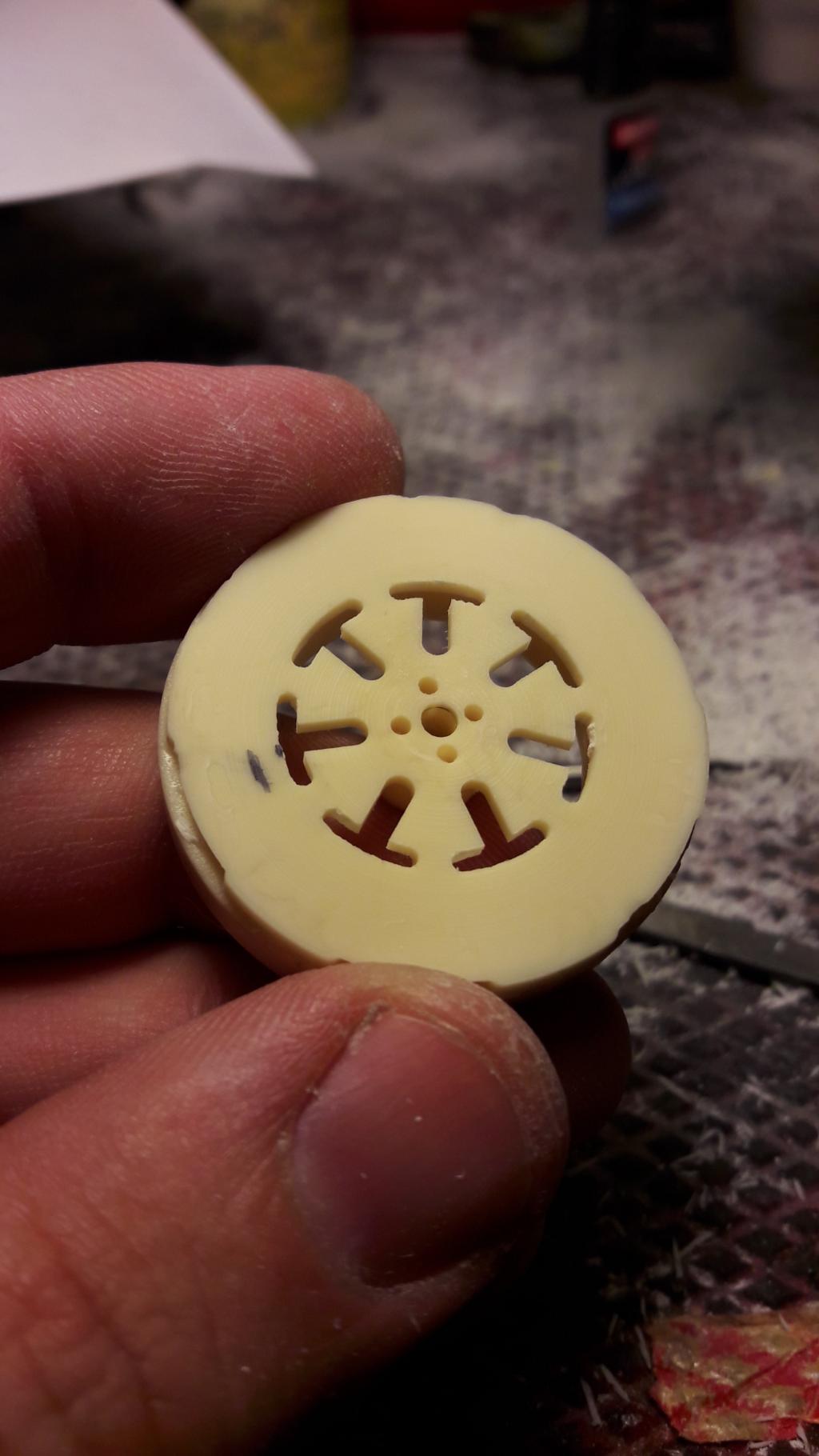

arrivato ai cerchi.
la ritmo monta dei tecnomagnesio bianche a 7 razze.
sono partito da un blocco pieno in resina. non č stato semplice, il primo tentativo non č andato a buon fine ma aggiustato il tiro credo di essermi avvicinato parecchio a quelli originali

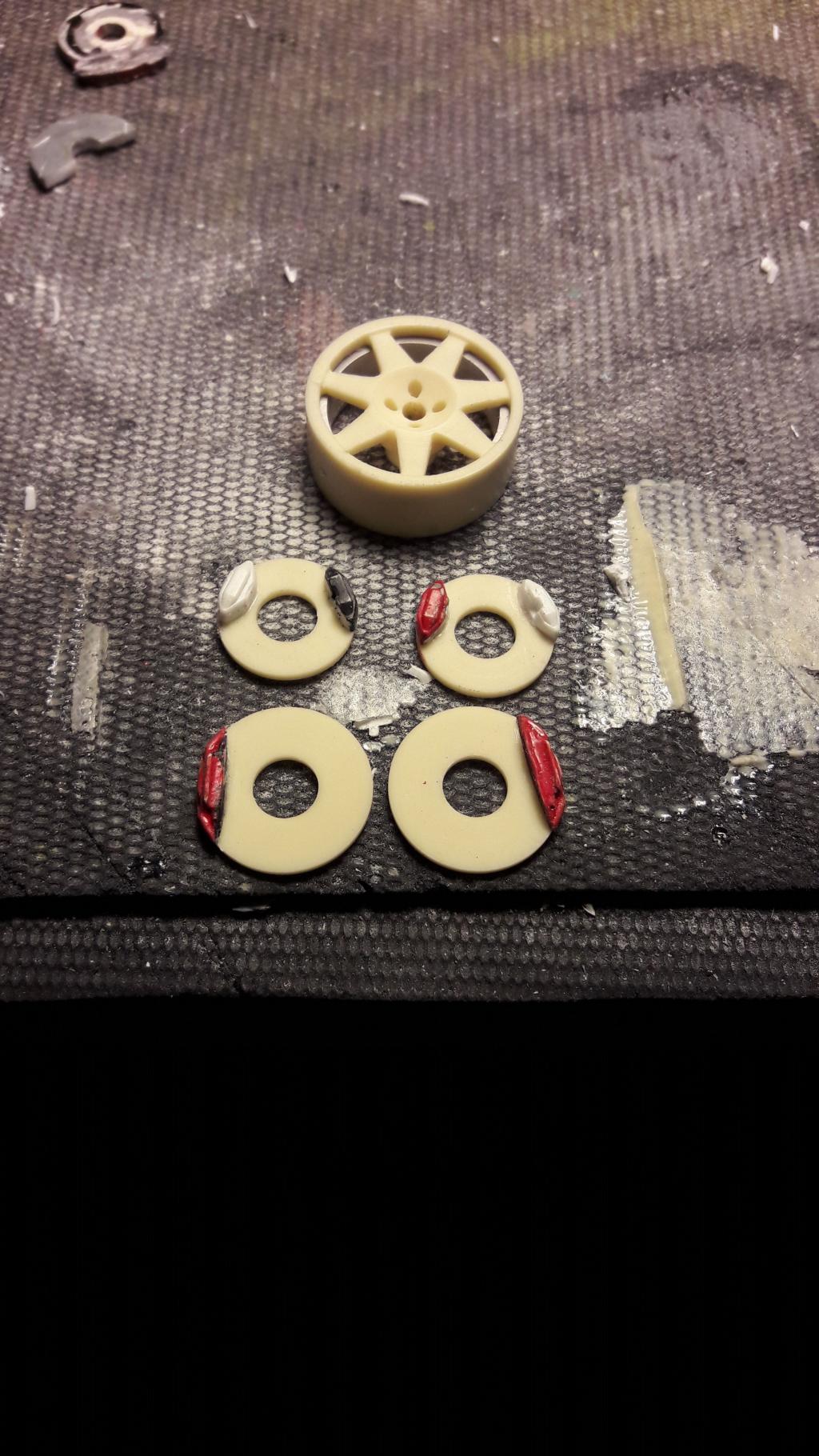

fatto anche in modo abbastanza semplice dischi e pinze anteriori e posteriori non presenti nel modello
prova d'insieme con l'assetto pressochč definitivo
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161122_211534.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161124_223333.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161124_223336.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_201229.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161127_201051.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161201_232909.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-img-20170325-wa0000.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-img-20170311-wa0004.jpg

Ultima modifica di Giors; 16-01-18 a 04:41 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 04:08 PM   #12
Utente

L'avatar di prozac1

Registrato dal: Dec 2011
residenza: Torino
Messaggi: 477
prozac1 č un newbie...
predefinito

Curiositą. baldi / baldi??
__________________
non e' bello cio' che e' bello ma cio' che piace
prozac1 non č in linea   Rispondi quotando
Vecchio 16-01-18, 04:11 PM   #13
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

Quote:
Originariamente inviata da prozac1 Visualizza il messaggio
Curiositą. baldi / baldi??
si si
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 04:19 PM   #14
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

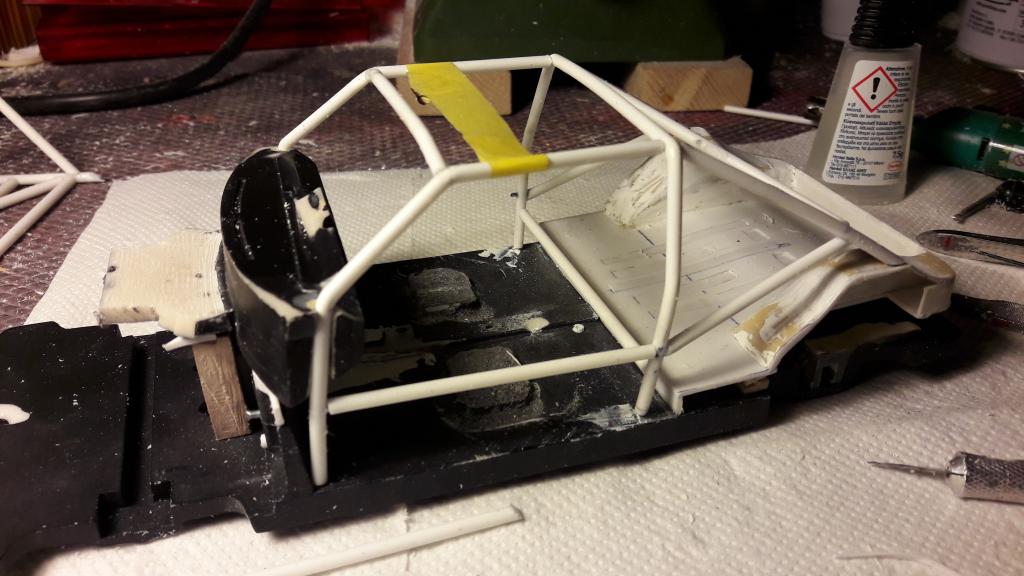

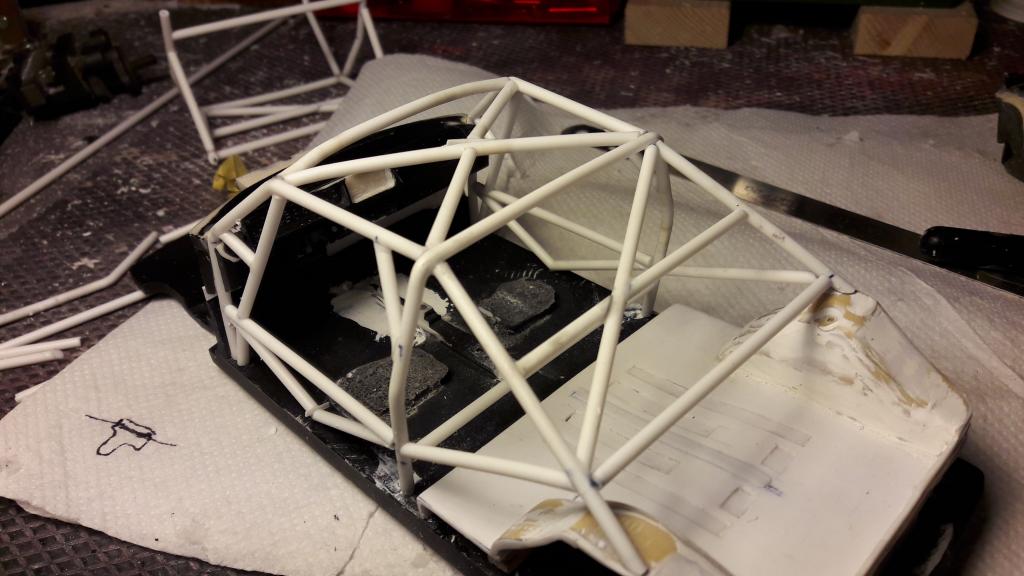

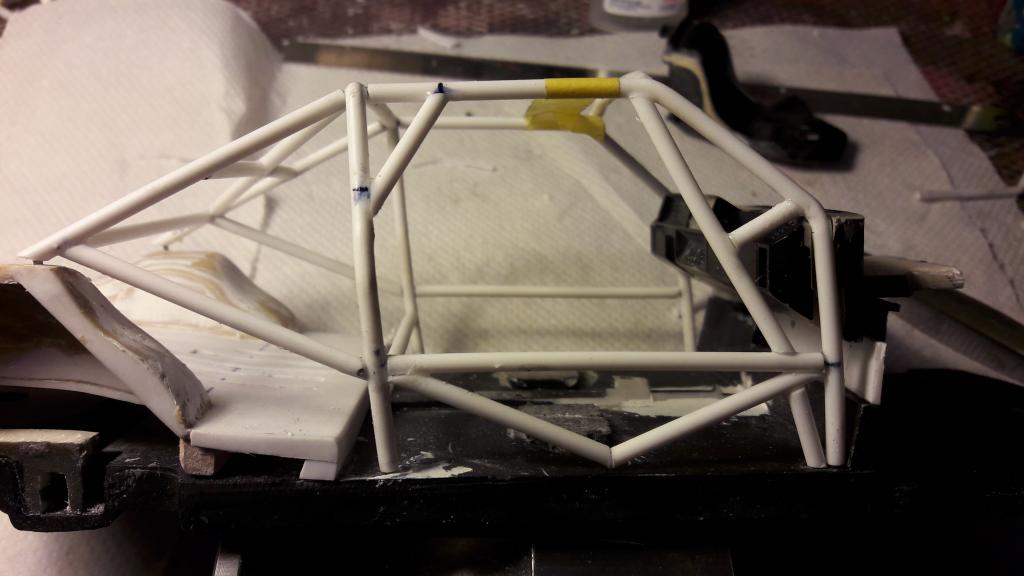

alla volta del rollbar in tondino di plasticard.
disegno piuttosto moderno nonostante l'auto d'epoca ma oggi la sicurezza lo impone
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161211_000808.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161211_000815.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_145641.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_154301.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_154306.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_154314.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_154319.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161218_154326.jpg

Ultima modifica di Giors; 16-01-18 a 04:27 PM
Giors non č in linea   Rispondi quotando
Vecchio 16-01-18, 04:34 PM   #15
Utente Senior

L'avatar di Giors

Registrato dal: Sep 2009
residenza: Cuorgnč
Messaggi: 1,127
Giors č un newbie...
predefinito

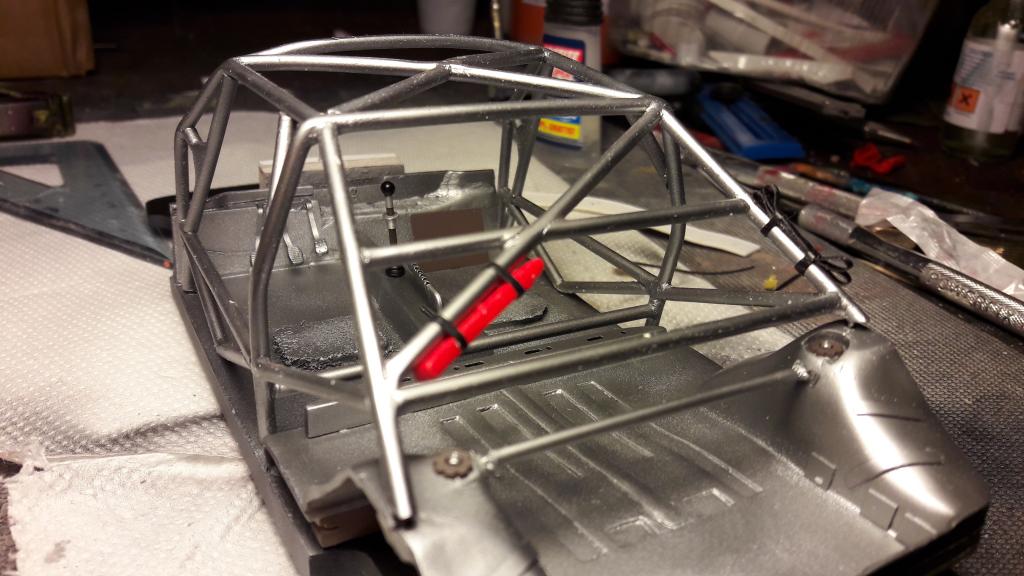

nella parte posteriore ho poi creato la barra stabilizzatrice tra i duomi verniciando tutto il pianale e aggiungendo un paio di ghiere e dadi fresati
al rollbar invece ho fascettato il porta triangolo e le cinghie motore di ricambio
Icone allegate
(Auto) Fiat Ritmo Abarth 130 tc gr. A-20161230_161150.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20161230_161154.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20170115_205618.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20170115_205633.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20170115_205639.jpg   (Auto) Fiat Ritmo Abarth 130 tc gr. A-20170121_193529.jpg

(Auto) Fiat Ritmo Abarth 130 tc gr. A-20170121_193544.jpg

Ultima modifica di Giors; 16-01-18 a 04:38 PM
Giors non č in linea   Rispondi quotando
