06-11-19, 10:56 PM
|
#301
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Quote:
Originariamente inviata da decals
Congratulazioni
|
Grazie!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
06-11-19, 11:02 PM
|
#302
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

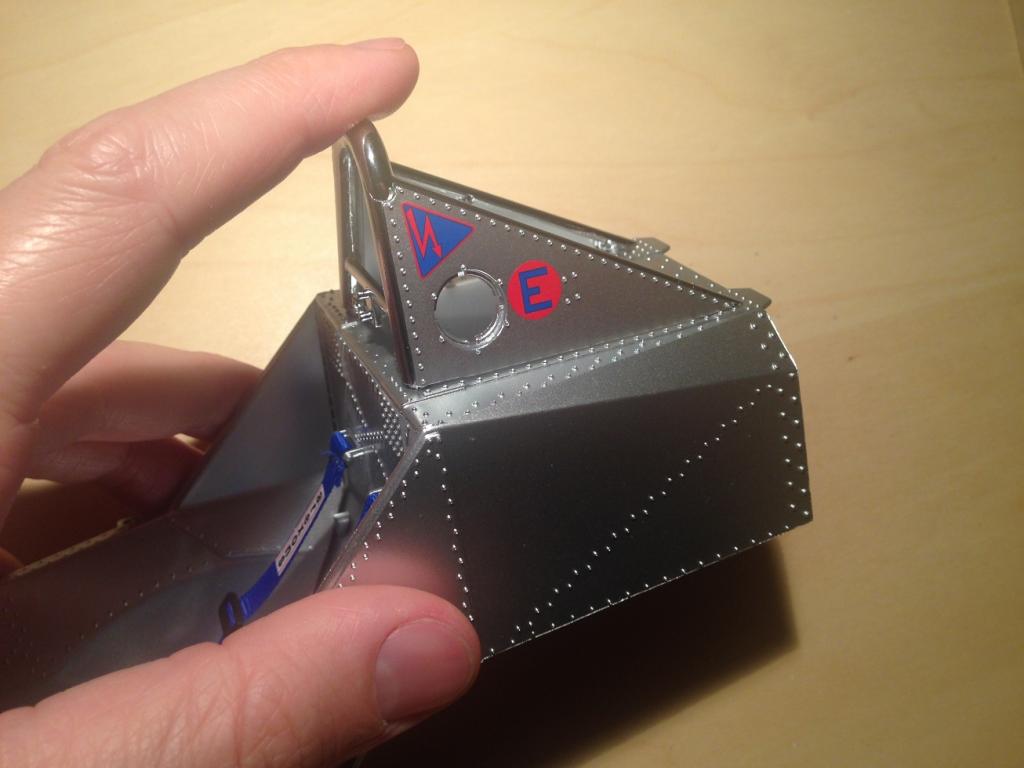

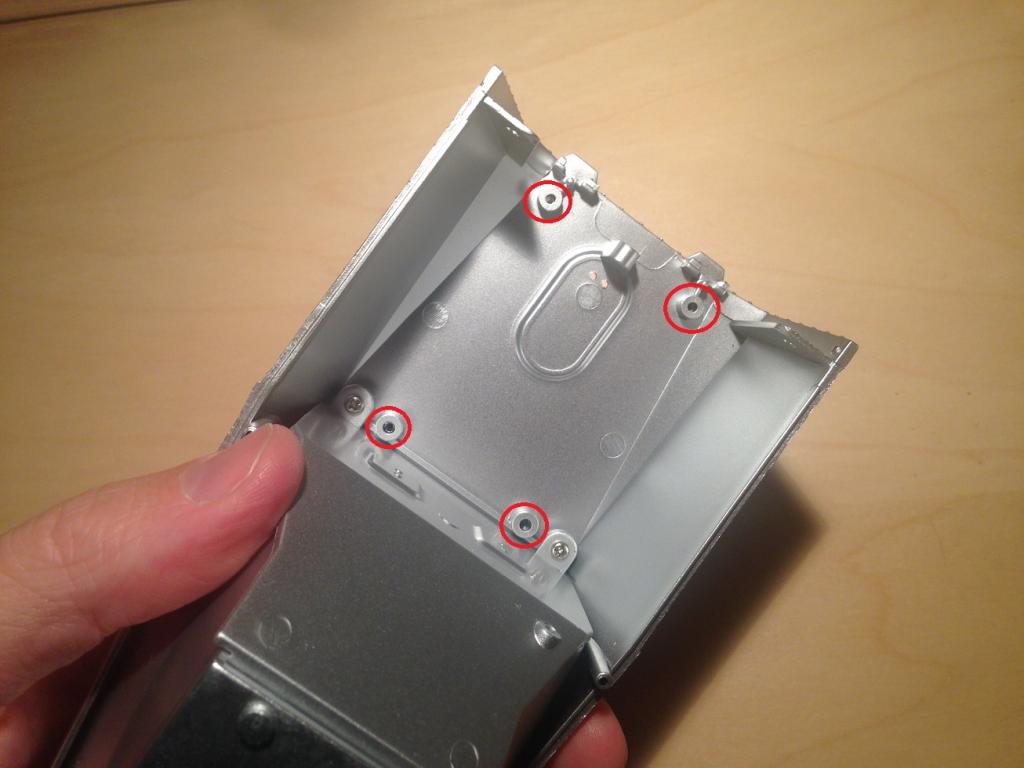

Ora recuperiamo la culla dell'abitacolo e montiamo il rollbar nella posizione mostrata in foto fissandolo nella parte inferiore con le 4 viti di tipo G fornite in dotazione in questo fascicolo.
Il gioco è fatto! Fascicolo completato!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 09:59 PM
|
#303
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #27
Eccoci con un nuovo aggiornamento!

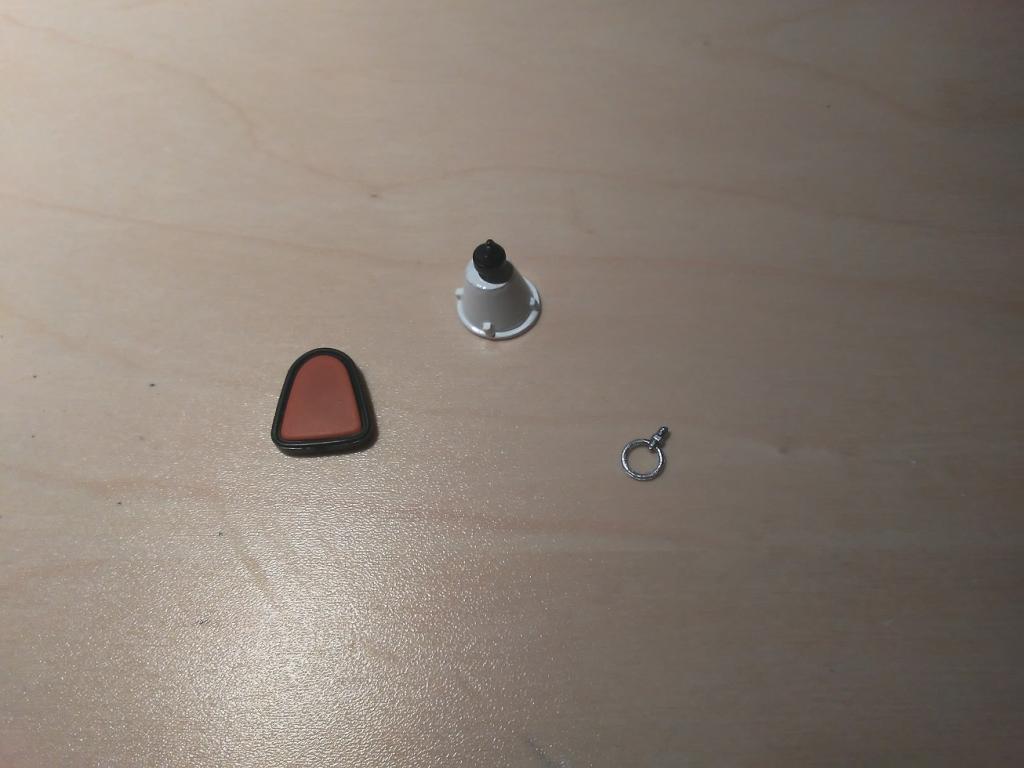

Il fascicolo 27 contiene il poggiatesta ed il comando dell'estintore e stacca-batteria diviso in base e leva.
Tutti i pezzi sono realizzati in materiale plastico.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:02 PM
|
#304
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
La base del comando presnta un invito semicircolare per l'inserimento della leva.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:08 PM
|
#305
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Si procede poi con l'inserimento della base del comando nel buco sulla piastra sinistra del rollbar.
Una nota personale: l'inserimento del pezzo ritengo non sia facilissimo.
Le istruzioni non lo specificano, ma ovviamente il pezzo va inserito dall'esterno. Il corpo conico del comando però non è simmetrico...quindi non è facile trovare la posizione giusta!
Una tacca sulla circonferenza del pezzo per rendere il posizionamento univoco avrebbe reso le cose più facili.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:12 PM
|
#306
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

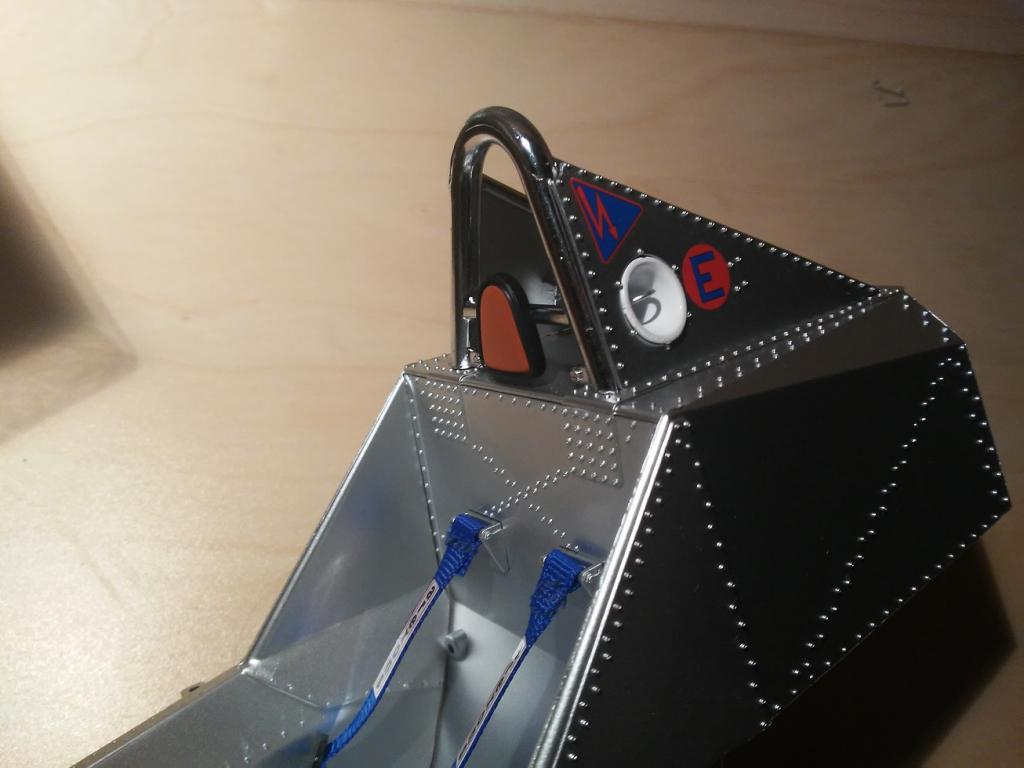

Per finire si installa il poggiatesta, utilizzando gli appositi incastri.
Il tutto sta in posizione senza colla, l'incastro è molto buono.
Ed ecco finito il lavoro per questo fascicolo!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:29 PM
|
#307
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #28

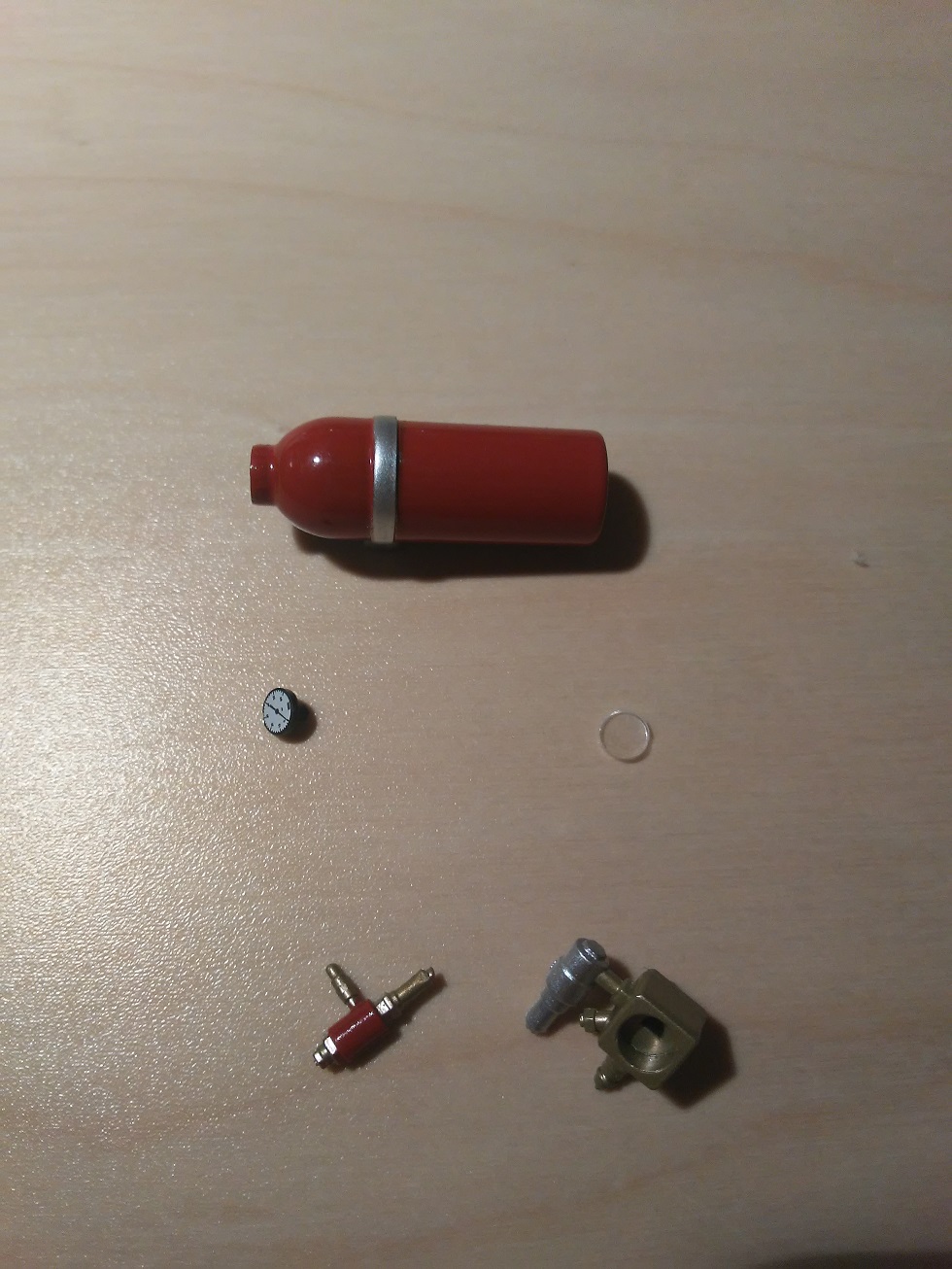

Il prossimo fascicolo contiene i pezzi che compongono l'impianto antincendio: corpo estintore, base valvola e manometro, quadro del manometro col suo vetro e comando.
Anche in questo caso, tutti i pezzi sono realizzati in materiale plastico.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:34 PM
|
#308
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

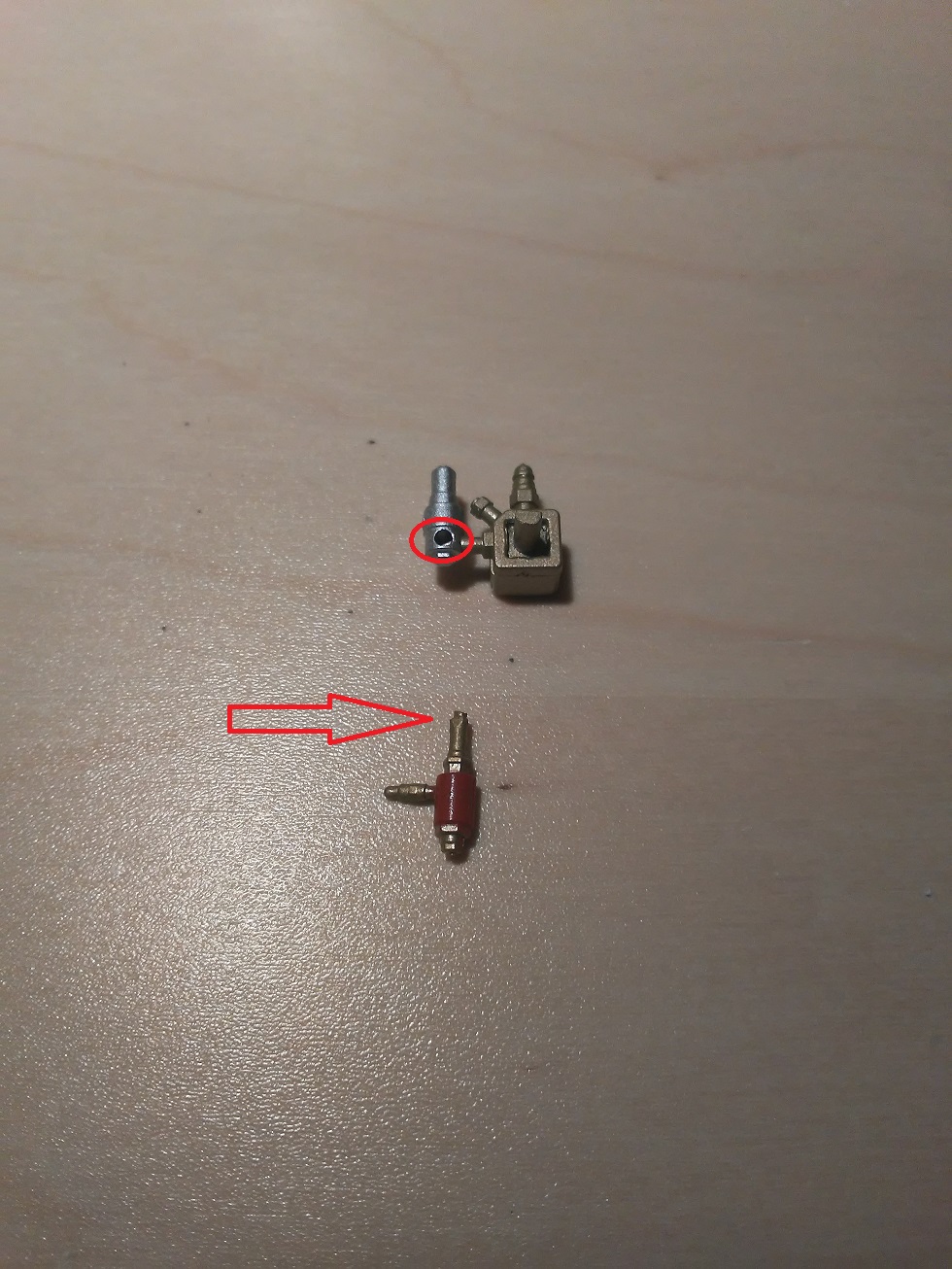

Per prima cosa, inseriamo il quadrante del manometro nella base della valvola sfruttando la geometria dell'incastro,poi posizioniamo sopra il vetro del quadrante per fissare tutti i pezzi in posizione.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:36 PM
|
#309
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Quindi uniamo il comando della valvola e colleghiamo quanto ottenuto al corpo dell'estintore.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:41 PM
|
#310
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

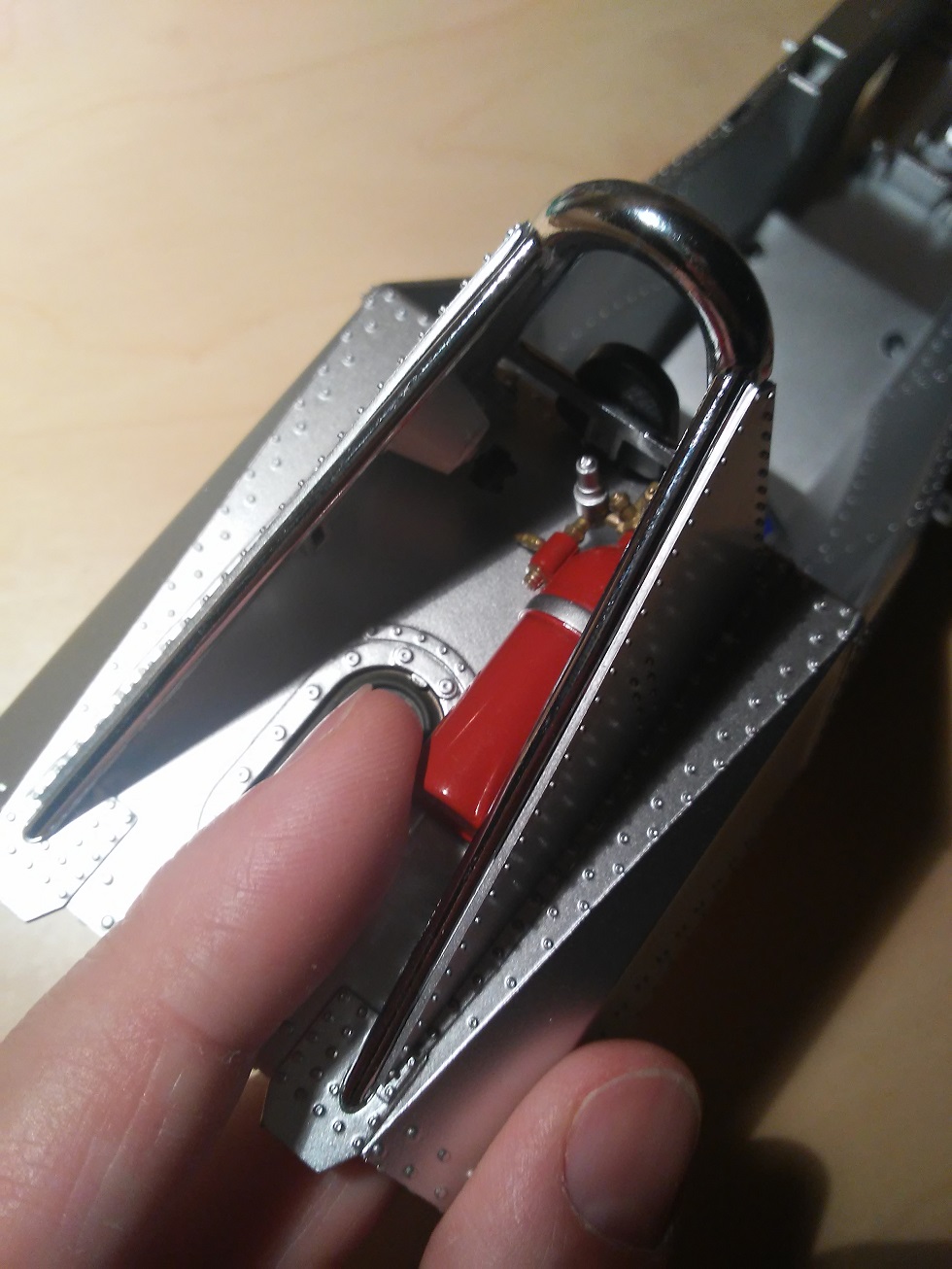

Infine, andiamo a posizionare l'estintore dietro la piastra destra del rollbar, utilizzando l'apposito incastro.
Finisce così anche questo step di montaggio.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 10:58 PM
|
#311
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #29

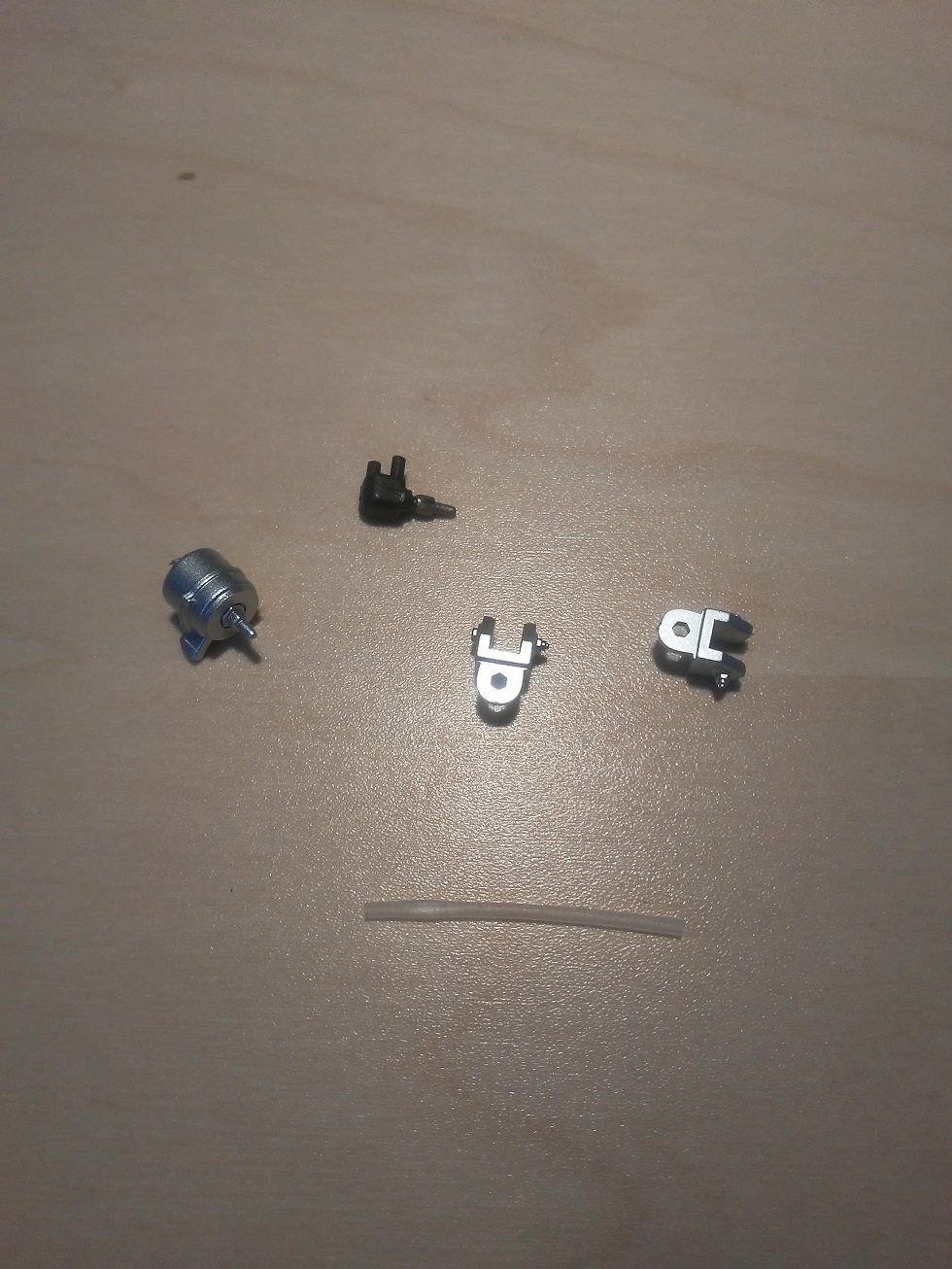

In questo numero troviamo le staffe di rinforzo dell'abitacolo (realizzate in materiale plastico) ed i componenti del sistema di sfiato del serbatoio composto da valvola, raccordo e tubo in gomma.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 11:29 PM
|
#312
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

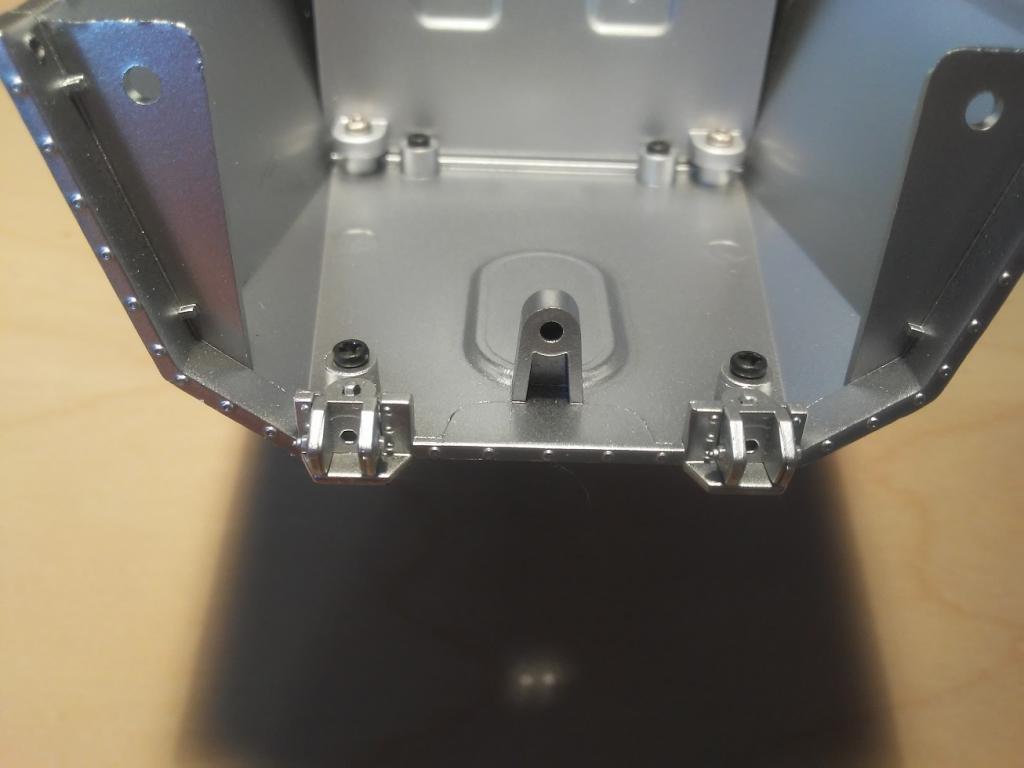

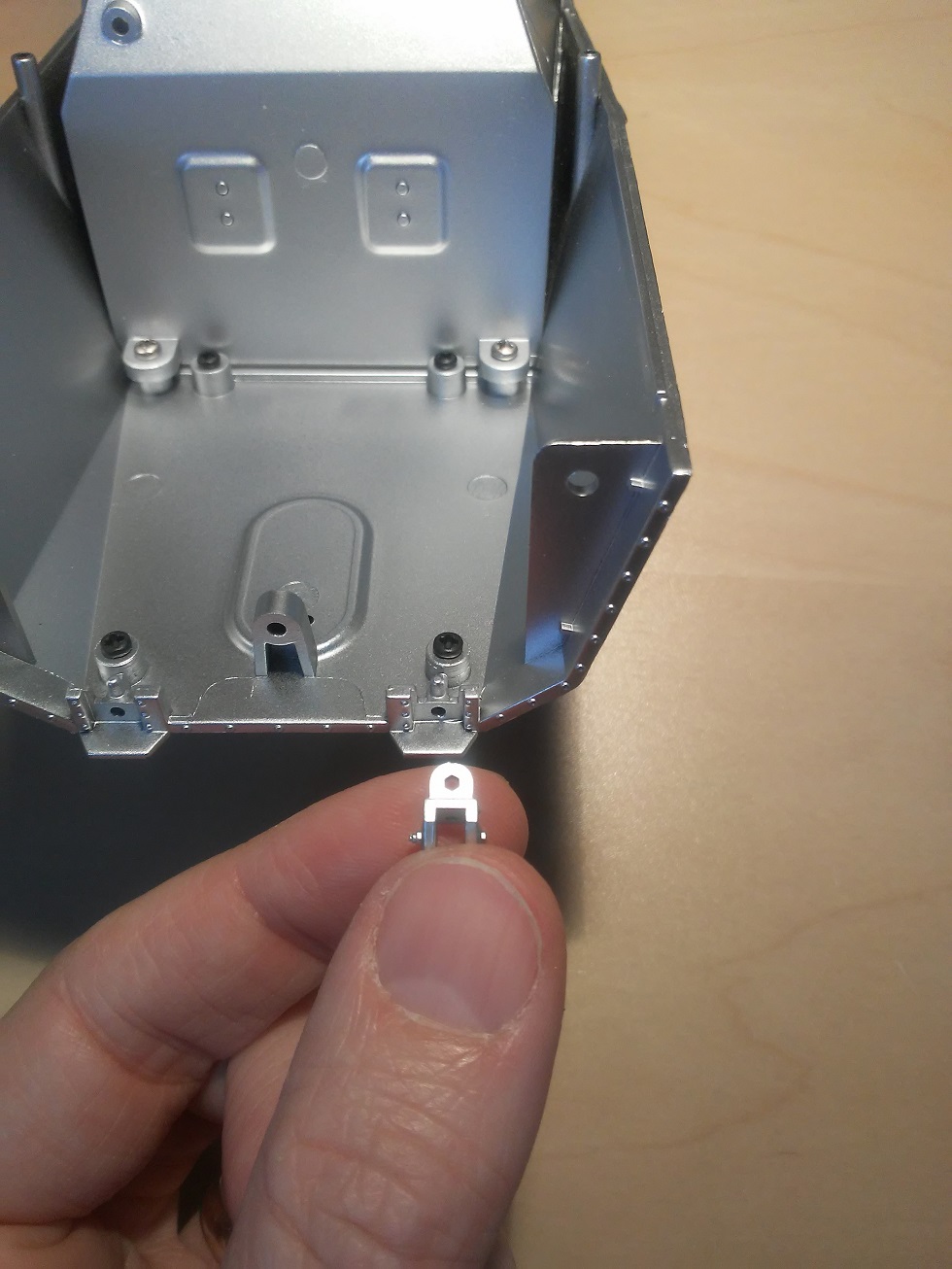

Partiamo col montare sulla culla dell'abitacolo le staffe di rinforzo: qui abbiamo un problema...
Le istruzioni specificano molto bene che le due staffe hanno un verso specifico per essere montate, ovvero con la vite verso l'esterno.
Peccato che, almeno nel mio caso, le staffe non sono speculari tra loro, ma sono uguali.
Ho montanto ugualmente i pezzi, perchè la differenza sembra puramente estetica.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
15-11-19, 11:39 PM
|
#313
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|

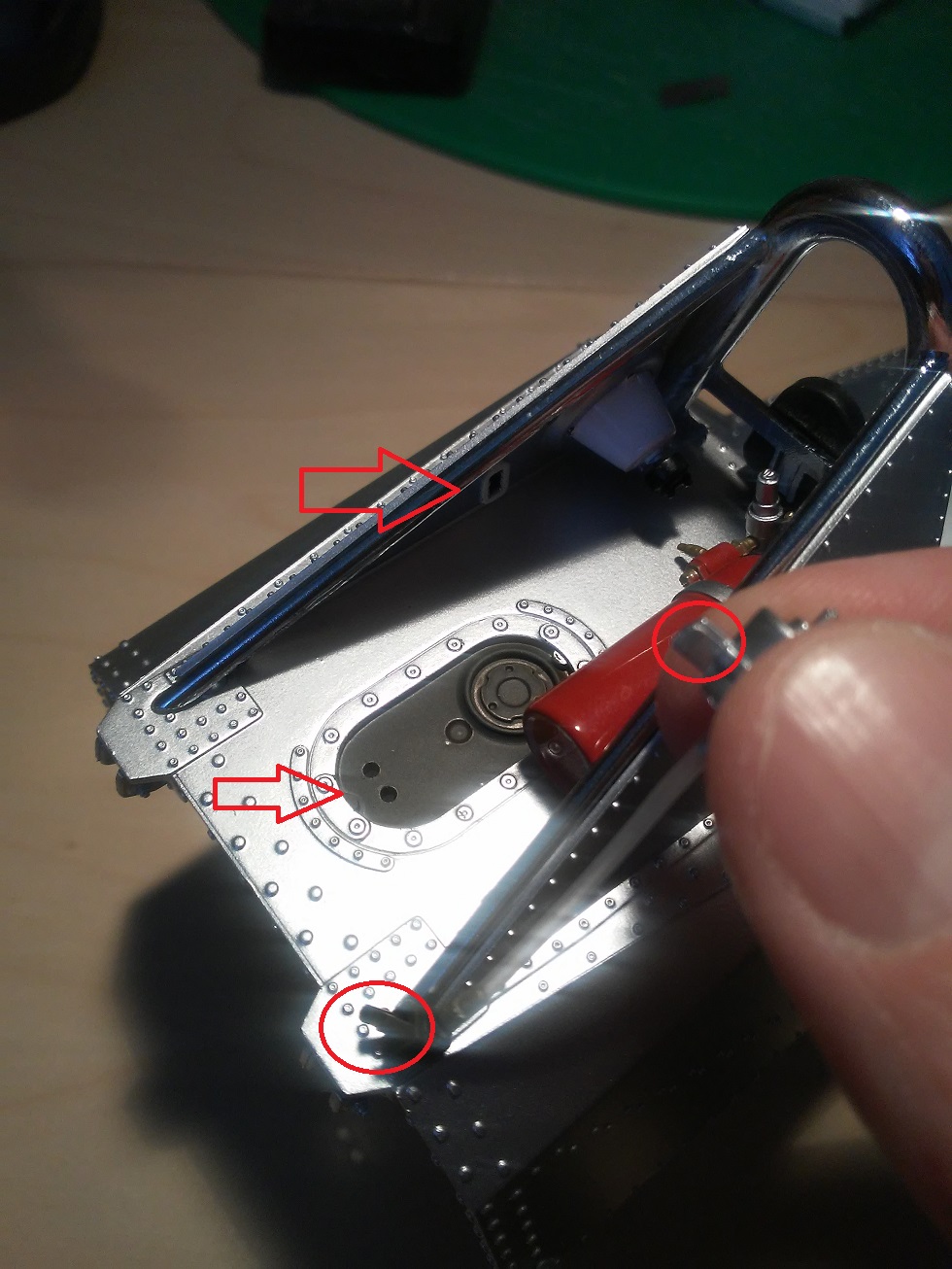

Colleghiamo la valvola con il raccordo tramite il tubo in gomma, poi andiamo ad installare il tutto dietro il rollbar.
Finito così un altro fascicolo!
A presto!
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
04-12-19, 02:00 PM
|
#314
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Fascicolo #30
Bentrovati!
In questo fascicolo troviamo:
- telaietto del cruscotto, in materiale metallico;
- pulsantiera, in materiale plastico;
- tre tubi da 230mm;
- una guaina in gomma.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
04-12-19, 02:05 PM
|
#315
|
Utente Senior
Registrato dal: Mar 2013
residenza: prov. di Varese
Messaggi: 1,499
|
Iniziamo col verificare la lunghezza dei tubi e se necessario, li accorciamo leggermente con una lama ben affilata.
Nel mio caso, ho deciso comunque di tenere alcuni millimetri "extra"...
Procediamo poi calzando i tubi sui tre piccoli perni posti sul lato del telaietto del cruscotto.
__________________
< ...troppo pigro per essere perfezionista.... >
|
|
|
