BT
Salve a tutti
Anche questo weekend ho deciso di portare avanti il BT.
Il prossimo cominciano le ferie, quindi avrò tempo di portare avanti anche l'MF.
Poi però, vi anticipo, che entrambi i wip si fermeranno per circa 2 mesetti causa trasloco e realizzazzione, nella nuova casa, di uno sgabuzzo dedicato per smodellare.
Postero le foto non appena pronto.
Ma basta così.
Andiamo a vedere gli aggiornamenti.
Il buon Decals mi aveva sollevato un piccolo problema che prontamente ho cercato di risolvere. Trattasi dei due pattini di atterraggio. Di forex, per fortuna, ne esistono due tipi e diversi spessori.
C'è il Forex semi espanso detto anche lite, molto morbido e malleabile, ed il Forex espaso, più compatto quindi più duro.
Io ho usato il secondo.
Essendo molto duro l'ho lavorato in officina con il CNC realizzando quattro bastoncini che sembrano le caramelle di Natale come questo
[Elicottero] Blue Thunder-img_20170805_111546.jpg
Tagliati direttamente a sagoma, e non sagomati a mano sono molto più resistenti.

Poi con il bisturi ho smussato gli angoli
[Elicottero] Blue Thunder-img_20170805_111723.jpg
E rifinito con carta vetrata
[Elicottero] Blue Thunder-img_20170805_111923.jpg
Qui la progressione descritta prima
[Elicottero] Blue Thunder-img_20170805_111759.jpg
Qui i supporti finiti
[Elicottero] Blue Thunder-img_20170805_114132.jpg
Sicuramente qualcuno vedendo la foto dirà: ma il primo in alto e piu corto dell'ultimo in basso. Ebbene no! Sono tutti e quattro della stessa misura, e solo un'illusione ottica data dalla prospettiva della foto.

Poi ho realizzato i pattini veri e propri
Ho utilizzato due pezzi di sprue selezionati appositamente dagli avanzi dell'xwing.
Essendo uno sprue di sezione più grossa del solito, si e prestato bene allo scopo
[Elicottero] Blue Thunder-img_20170805_221245.jpg
Ho incollato i due supporti, ho realizzato il ripiano per facilitare la salita a bordo, un gancio a rullo, e la traversa.
[Elicottero] Blue Thunder-img_20170805_161140.jpg
[Elicottero] Blue Thunder-img_20170805_161200.jpg
[Elicottero] Blue Thunder-img_20170805_161246.jpg
[Elicottero] Blue Thunder-img_20170805_162535.jpg
[Elicottero] Blue Thunder-img_20170805_162606.jpg
[Elicottero] Blue Thunder-img_20170805_162612.jpg
Ed eccoli entrambi
[Elicottero] Blue Thunder-img_20170805_183818.jpg
In fine, solo da un lato ho posizionato i due supporti che serviranno a montare il pattino alla fusoliera, ancora da rifinire
[Elicottero] Blue Thunder-img_20170805_192050.jpg
[Elicottero] Blue Thunder-img_20170805_192305.jpg
Anche qui, nella prima foto, puo sembrare che il supporto posteriore sia incollato storto, ma e solo la prospettiva della foto. In realtà il patino sta bello dritto.

Per adesso è tutto, alla prossima



stay tuned

__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 06-08-17, 08:18 PM   #137
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

...Continuiamo!
Per rendere piu sicuro l'incollaggio dei pattini alla fusoliera ho usato lo stesso sistema delle derive della coda, anime in tondino di metallo
[Elicottero] Blue Thunder-img_20170806_151455.jpg
[Elicottero] Blue Thunder-img_20170806_151520.jpg
[Elicottero] Blue Thunder-img_20170806_151025.jpg
[Elicottero] Blue Thunder-img_20170806_150943.jpg

Ora passiamo al muso
Ho cominciato la costruzione della mitragliera di prua.
Per fare ciò ho utilizzato: una sezione di penna, una boccoletta autocostruita, un tappo di plastica e ovviamente le due sagome della mitragliatrice tagliate anch'esse al CNC.
[Elicottero] Blue Thunder-img_20170806_163424.jpg
Ho iniziato chiudendo la parte ricurva del muso, ed ho praticato il foro per il perno
[Elicottero] Blue Thunder-img_20170806_163508.jpg
[Elicottero] Blue Thunder-img_20170806_163523.jpg
Piccolo errore il folo e troppo largo quindi ho dovuto rattoppare dall'interno e ho incollato anche la boccola.
[Elicottero] Blue Thunder-img_20170806_164505.jpg

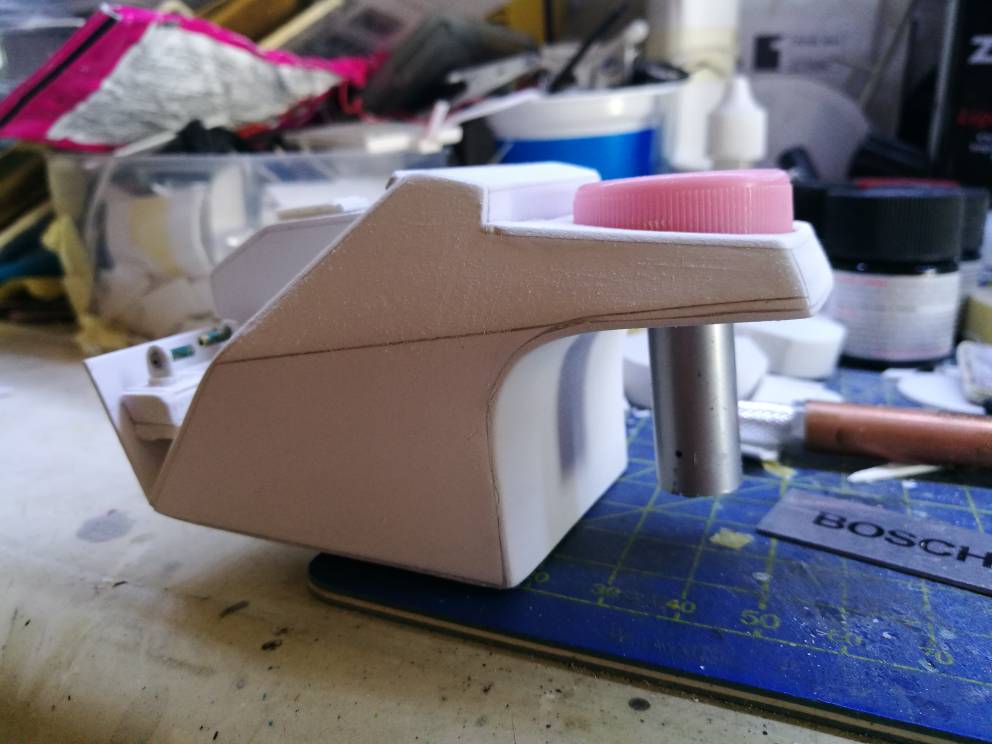

Poi ho inserito il perno e chiuso sopra con il pannello ed il tappo.
[Elicottero] Blue Thunder-img_20170806_172743.jpg
[Elicottero] Blue Thunder-img_20170806_172813.jpg
E ancora!
Realizzato il piccolo radar di puntamento
[Elicottero] Blue Thunder-img_20170806_174712.jpg
[Elicottero] Blue Thunder-img_20170806_174700.jpg
[Elicottero] Blue Thunder-img_20170806_180706.jpg
In fine ho provato una delle sagome per provare ingombri e movimento; funziona tutto.
[Elicottero] Blue Thunder-img_20170806_180713.jpg
[Elicottero] Blue Thunder-img_20170806_180727.jpg

Per adesso è tutto, alla prossima



stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 06-08-17, 08:56 PM   #138
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 2,475
il matte diventerà qualcuno prima o dopo!
predefinito

Ti meriti un bravissimo, hai tirato su questi pezzi in modo magistrale.......
__________________
Ciao
Paolo
il matte non è in linea   Rispondi quotando
Vecchio 13-08-17, 10:25 AM   #139
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

Salve a tutti!!
Le ferie sono iniziate, e si smodella a tutto tondo.
Aggiornamento torretta:
Ho iniziato a rifinire gli elementi che la compongono, anche con qualche dado fotoinciso
[Elicottero] Blue Thunder-img_20170811_180650.jpg
[Elicottero] Blue Thunder-img_20170811_182512.jpg
Qui ho voluto simulare il vano che contiene le due telecamere, infrarossi e termica, incollando un pezzetto di acetato che ne rappresenta il vetro di protezione
[Elicottero] Blue Thunder-img_20170811_184826.jpg
[Elicottero] Blue Thunder-img_20170811_184915.jpg
[Elicottero] Blue Thunder-img_20170812_155647.jpg
[Elicottero] Blue Thunder-img_20170812_155635.jpg
Poi sono passato alla mitragliera.
Ho preparato le canne con tubicini di ottone,
[Elicottero] Blue Thunder-img_20170812_160205.jpg
Con dei dischetti di forex opportunamente tagliati e forati, li ho messi insieme
[Elicottero] Blue Thunder-img_20170812_162046.jpg
[Elicottero] Blue Thunder-img_20170812_170756.jpg
[Elicottero] Blue Thunder-img_20170812_170744.jpg
[Elicottero] Blue Thunder-img_20170812_170714.jpg
Sul retro di quattro, ho saldato delle spinature, per il montaggio
[Elicottero] Blue Thunder-img_20170812_171641.jpg
Ed eccola pronta
[Elicottero] Blue Thunder-img_20170812_184506.jpg
[Elicottero] Blue Thunder-img_20170812_175550.jpg
[Elicottero] Blue Thunder-img_20170812_175709.jpg

Per adesso è tutto, alla prossima

stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 13-08-17, 06:42 PM   #140
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 2,475
il matte diventerà qualcuno prima o dopo!
predefinito

Se l'agente Murphy vedesse questo lavoro farebbe salti di gioia...
__________________
Ciao
Paolo
il matte non è in linea   Rispondi quotando
Vecchio 13-08-17, 09:19 PM   #141
Utente

Registrato dal: Jul 2016
Messaggi: 578
MrGrady è un newbie...
predefinito

Bello si! La mitragliera è venuta davvero bene.
Faccela vedere montata e lasciaci tonnati!!
MrGrady non è in linea   Rispondi quotando
Vecchio 13-08-17, 11:00 PM   #142
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

Grazie a tutti!
Ancora un piccolo lavoretto fatto oggi.
Continuiamo!!
Stamattina mi sono messo a guardare le foto reference del BT e per caso, mentre cercavo una buona vista della consolle principale, sono stato attirato dalla pedaliera
[Elicottero] Blue Thunder-img_20170813_225815.jpg
Allora via la pedaliera vecchia
[Elicottero] Blue Thunder-img_20170506_224314.jpg
Ed al suo posto, ho realizzato questa
[Elicottero] Blue Thunder-img_20170813_114213.jpg
[Elicottero] Blue Thunder-img_20170813_132842.jpg
[Elicottero] Blue Thunder-img_20170813_133103.jpg
Poi sono tornato sulla console che era il mio primo obbiettivo, ed ho cominciato a dettagliarla
[Elicottero] Blue Thunder-img_20170813_132256.jpg
[Elicottero] Blue Thunder-img_20170813_203026.jpg
Per adesso è tutto, alla prossima

stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 14-08-17, 10:01 AM   #143
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 7,042
bruno diventerà qualcuno prima o dopo!bruno diventerà qualcuno prima o dopo!
Thumbs up

Il tuo "per adesso è tutto" ci ha abituati.
Sappiamo benissimo che a giorni ci scodelli l'impianto luci funzionante.
bruno non è in linea   Rispondi quotando
Vecchio 14-08-17, 11:10 AM   #144
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

Ci avevo pensato gia prima di iniziare, vista l'esperienza avuta con l'MF e l'X Wing. Ma ho deciso che questo modello sarà uno statico classico. Quindi niente luci

stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 14-08-17, 11:23 AM   #145
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 7,042
bruno diventerà qualcuno prima o dopo!bruno diventerà qualcuno prima o dopo!
Talking

occhio che ora arrivano gli stimolatori e cambi idea...
bruno non è in linea   Rispondi quotando
Vecchio 14-08-17, 03:24 PM   #146
Utente

Registrato dal: Jul 2016
Messaggi: 578
MrGrady è un newbie...
predefinito

Si si come no.... Poi usciranno fuori luci, pale che girano ed anche il cannone con i controlli di movimento sul casco fatto apposta per il figlio
MrGrady non è in linea   Rispondi quotando
Vecchio 14-08-17, 03:53 PM   #147
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

Non esageriamo!! Sono inamovibile . A parte gli scherzi,
purtroppo, anche volendo, ormai è tardi perché avrei dovuto predisporre il passaggio dell'impianto durante la costruzione. Ormai è tutto chiuso, e riaprire... Capitemi!
Se riesco, per farvi contenti, metterò magari i proiettori anteriori funzionanti.
[Elicottero] Blue Thunder-4737764794_51c06df871_o.jpg

stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 14-08-17, 03:58 PM   #148
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 7,042
bruno diventerà qualcuno prima o dopo!bruno diventerà qualcuno prima o dopo!
Talking

Visto?
bruno non è in linea   Rispondi quotando
Vecchio 14-08-17, 04:58 PM   #149
Utente Vip - Io sostengo Modellismo.net

L'avatar di Rob72

Registrato dal: Dec 2012
Messaggi: 1,241
Rob72 inizia ad ingranare.
predefinito

😂😂😂😂

stay tuned
__________________
STAY TUNED
Rob72 non è in linea   Rispondi quotando
Vecchio 14-08-17, 06:44 PM   #150
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 2,475
il matte diventerà qualcuno prima o dopo!
predefinito

Caro Rob, ci stai abituando male.....
