10-06-14, 05:14 PM
|
#31
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
come ci fosse un "fossato" tra la pastiglia ed il canale...forse da questa si vede meglio
|
|
|
10-06-14, 05:17 PM
|
#32
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|

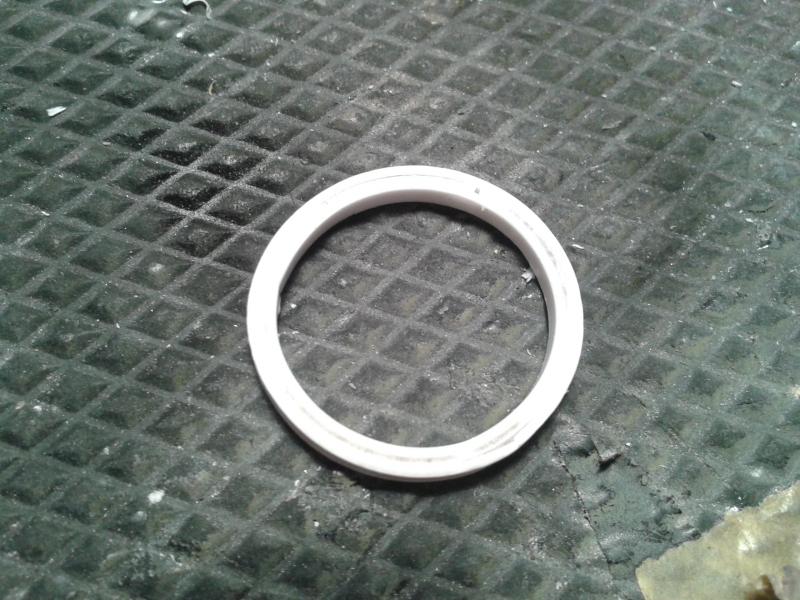

certo il mio non è proprio così ben definito...diciamo che la base del fossato la creo con una serie ci anelli concentrici infilati dentro il canale ma sotto la pastiglia
|
|
|
10-06-14, 05:30 PM
|
#33
|
Utente Senior
Registrato dal: Dec 2003
residenza: Bologna
Messaggi: 16,883
|
bè,comunque hai reso bene...la foto è chiara.
Quindi ogni dubbio(se c'era) è svanito.
Avanti così!
|
|
|
10-06-14, 08:02 PM
|
#34
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
riporto i vari pezzi per il montaggio
|
|
|
11-06-14, 12:59 AM
|
#35
|
Utente Senior
Registrato dal: Mar 2004
residenza: Lerici, La Spezia
Messaggi: 4,371
|
Ciao Gio, sono contento che tu abbia deciso di affrontare l'autocostruzione di un cerchio, sopratutto perchè non hai a disposizione un tornio e devi arrangiarti con inventiva e olio di gomito.
Il risultato non è male, ma va affinato, le proporzioni di canale e anello sono errate.
Devi assottigliare e rendere meno arrotondato il canale che ti ho segnato in rosso. Se vedi la foto del cerchio, l'anello che indichi con la mano è piu largo del canale, nel tuo cerchio è il contrario.
Assottigliandolo ti ritroverai con anche la zona del canale incassata delle giuste proporzioni
Inoltre la zona centrale coi i 4 fori è ben incavata dentro alla stella nel tuo cerchio è troppo in superficie.
|
|
|
11-06-14, 08:18 AM
|
#36
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
ciao Riccardo, hai ragione le proporzioni non sono il massimo.
la zona del canale che tu mi hai indicato troppo larga nella realtà non è larga come da tuo disegno. forse la foto inganna un pochino.nel segmento che tu indichi è compreso lo spessore del canale più una parte in prospettiva della profondità del canale.
faccio casino a livello manuale figuriamoci a parole.
come ti avevo accennato ho cercato di riportare in scala tutte le proporzioni del cerchio vero solo che andando a lavorare a mano perdi precisione durante il lavoro. stasera quando rientro provo a prendere 2 misure con il calibro e magari provo a fare la foto cercando di non darle nessuna angolazione. nel caso sia da rifare metterò in atto i tuoi e i consigli di Luca
per la parte centrale devo capire come rimediare però
Ultima modifica di Giors; 11-06-14 a 08:27 AM
|
|
|
22-06-14, 11:19 AM
|
#37
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
eccomi di nuovo. cercando di migliorare il cerchio ovviamente ho fatto più danni che altro così sono ripartito da capo con strumenti e modalità di costruzione diversi. i risultati non sono cambiati molto, forse la parte più differente è quella centrale.
ho cercato anche di arrotondare gli spigoli che si formano tra gli incontri delle razze, sono posticci e dovrò ristuccarli nuovamente.
il cerchio originale è comunque diverso ma credo di essermi avvicinato di più rispetto al primo fatto
|
|
|
07-08-14, 07:08 PM
|
#38
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
non sono rimasto del tutto fermo...ho finito un altro progetto che a breve posterò per intero e nel mentre ho rivisto nuovamente il disegno del cerchio.
ho stuccato e ricentrato il foro centrale e quelli dei bulloni.
ho rivisto il centro scavando e ricreando uno stacco netto con le razze.
la qualità non è molto buona ma a mano senza macchinari e strumenti è il meglio che sia riuscito a fare
poi ho continuato con i colori e con le prove a secco sotto la scocca.
e un piccolo confronto con quello che doveva essere il cerchio da montare da scatola
Ultima modifica di Giors; 07-08-14 a 07:16 PM
|
|
|
07-08-14, 07:13 PM
|
#39
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
altre
|
|
|
08-08-14, 10:44 AM
|
#40
|
Utente Senior
Registrato dal: Dec 2003
residenza: Bologna
Messaggi: 16,883
|
più che il cerchio,pare che il problema sia la gomma..di spalla troppo alta...troppo "cicciona"..
Col cerchio te la sei cavata bene,direi...
|
|
|
08-08-14, 11:44 AM
|
#41
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
si la gomma è inguardabile...bisognerebbe abbassare la spalla e togliere l'effetto pancia della spalla come se la gomma fosse sgonfia....brutte davvero...ma del resto tutti gli altri pezzi del kit non sono meglio
non saprei come sistemarle però
Ultima modifica di Giors; 08-08-14 a 11:46 AM
|
|
|
08-08-14, 11:55 AM
|
#42
|
Utente Senior
Registrato dal: Dec 2003
residenza: Bologna
Messaggi: 16,883
|
credo si risolva solo con 4 gomme diverse.....
a trovarle....
|
|
|
08-08-14, 12:54 PM
|
#43
|
Utente Senior
Registrato dal: Sep 2009
residenza: Cuorgnè
Messaggi: 1,206
|
si infatti.
oppure clonarne una. farla in resina. rimodellarla e ristamparla....ma senza tornio non verrebbe mai tonda
|
|
|
08-08-14, 03:53 PM
|
#44
|
Utente Senior
Registrato dal: Jul 2003
residenza: PT
Messaggi: 5,502
|
se conosci qualcuno che ha il tornio puoi farti modificare quella del kit e poi clonare le altre
|
|
|
08-08-14, 04:30 PM
|
#45
|
Utente Senior
Registrato dal: Apr 2012
residenza: Taranto
Messaggi: 1,259
|
puoi provare a farle in 3d e poi te le stampi
