predefinito Raggi motocicletta fai da te in scala 1/35

Lo scorso anno mi sono trovato a dover autocostruirmi delle ruote a raggi per una Guzzi Alce in 1/35.

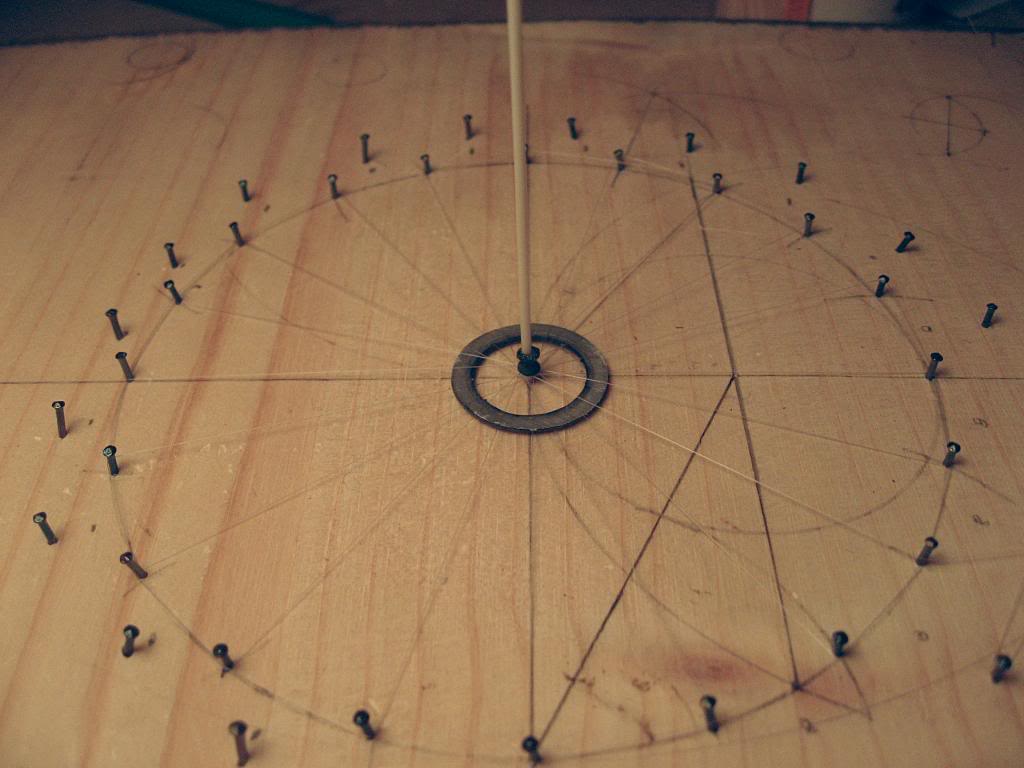

Su una tavoletta di legno ho disegnato un cerchio di circa 10 cm di diametro e sulla sua circonferenza ho posizionato 20 chiodi equidistanti fra loro.ho posizionato altri 19 chiodi leggermente più esternamente e sempre equidistanti fra loro.
Icone allegate
Raggi motocicletta fai da te in scala 1/35-img_3026_zps31d275f8.jpg
Diego.Nello non è in linea   Rispondi quotando
Vecchio 19-04-16, 08:55 PM   #2
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Ho fissato con del biadesivo la semi-ruota al centro del cerchio, nel foro centrale ho infilato un tondino di stirene.
All'estremità di un chiodo ho fissato della lenza da pesca diam 0,12 ed ho cominciato a tendere i raggi come in fotografia... completato un lato della ruota (i primi 20 chiodi), ho incollato il mozzo con un velo di ciano nella giusta posizione.
Icone allegate
Raggi motocicletta fai da te in scala 1/35-img_3027_zpscb2a9006.jpg   Raggi motocicletta fai da te in scala 1/35-img_3029_zps96741efa.jpg
Diego.Nello non è in linea   Rispondi quotando
Vecchio 19-04-16, 08:56 PM   #3
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Sono partito poi con gli altri 19 chiodi, ma rimanendo sopra il mozzo questa volta...
Una volta terminato, ho usato la ciano per incollare la seconda semi-ruota a chiudere e sigillare la ruota completa.
Ho poi tagliato i fili esterni alla ruota ed eccola qui pronta per essere sbarbata e stuccata lungo la giunzione...
Icone allegate
Raggi motocicletta fai da te in scala 1/35-img_3030_zps64fadbd6.jpg   Raggi motocicletta fai da te in scala 1/35-img_3032_zps4ad64702.jpg   Raggi motocicletta fai da te in scala 1/35-img_3041_zpsfe3886fc.jpg

Diego.Nello non è in linea   Rispondi quotando
Vecchio 19-04-16, 08:57 PM   #4
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

credetemi, 4 ruote pronte in 10 minuti... meno che tagliare e incollare i foto-incisi
Diego.Nello non è in linea   Rispondi quotando
Vecchio 19-04-16, 10:02 PM   #5
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 12,239
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
predefinito

Mooolto interssante!
Avrei Alce,benelli,harley...bmw..zundapp...
Appena attacco le harley ci provo...
Raggi tondi in 1/35...!!!
Avrei anche del fili dia rame di spessore infimo...
bruno non è in linea   Rispondi quotando
Vecchio 19-04-16, 10:13 PM   #6
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Quote:
Originariamente inviata da bruno Visualizza il messaggio
Mooolto interssante!
Avrei Alce,benelli,harley...bmw..zundapp...
Appena attacco le harley ci provo...
Raggi tondi in 1/35...!!!
Avrei anche del fili dia rame di spessore infimo...
meglio il nylon... robusto e sottile!
Diego.Nello non è in linea   Rispondi quotando
Vecchio 19-04-16, 10:52 PM   #7
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 6,187
il matte diventerà qualcuno prima o dopo!
predefinito

Ottima idea ed ottima realizzazione, bravo davvero
__________________
Ciao
Paolo
il matte non è in linea   Rispondi quotando
Vecchio 19-04-16, 11:32 PM   #8
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 12,239
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
predefinito

Vorrei poter rifare le ruote stampate tamyia...
bruno non è in linea   Rispondi quotando
Vecchio 20-04-16, 04:34 PM   #9
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Quote:
Originariamente inviata da bruno Visualizza il messaggio
Vorrei poter rifare le ruote stampate tamyia...
Mostrami le ruote... magari ti posso aiutare... queste son quelle della Guzzi Alce e per farle son partito da quelle Italeri... Le ho tagliate a fette, ripulite e sistemate, copia in resina e assemblate... più facile a farsi che a dirsi
Icone allegate
Raggi motocicletta fai da te in scala 1/35-18.jpg   Raggi motocicletta fai da te in scala 1/35-19.jpg

Ultima modifica di Diego.Nello; 20-04-16 a 04:38 PM
Diego.Nello non è in linea   Rispondi quotando
Vecchio 20-04-16, 08:27 PM   #10
Utente Senior

Registrato dal: Sep 2003
residenza: Lodi
Messaggi: 12,239
bruno emana un'aura potente attorno a se!bruno emana un'aura potente attorno a se!
predefinito

Bmw.. è il tagliare a fette che mi turba..
Ma l'Alce aveva gomme simili alle bmw??
bruno non è in linea   Rispondi quotando
Vecchio 22-04-16, 11:18 AM   #11
Utente Senior

L'avatar di filmon

Registrato dal: Nov 2006
residenza: San Giovanni Rotondo
Messaggi: 3,526
filmon è un newbie...
predefinito

Come procede il giro del filo?

Supponiamo che il chiodo ad ore 12 è il n. 1, procedendo con la numerazione in senso orario fino al n. 20.

Partendo dal chiodo n. 1 a quale chiodo si passa, in sequenza? E i successivi passaggi?

E ancora: lasci un filo unico dal primo all'ultimo raggio oppure lo tagli ogni tot raggi?

Anche nella realtà i raggi sono in numero differente tra un lato (20) e l'altro (19)?
__________________
[SIGPIC]http://www.modellismo.net/forum/imag...ine=1339410521[/SIGPIC]
filmon non è in linea   Rispondi quotando
Vecchio 23-04-16, 03:57 PM   #12
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Quote:
Originariamente inviata da bruno Visualizza il messaggio
Bmw.. è il tagliare a fette che mi turba..
Ma l'Alce aveva gomme simili alle bmw??
Come misure si... la copertura no.. ma basta un po di carta vetro e via... ok cercherò le foto di un "maestro" in questo campo e le posto...
Diego.Nello non è in linea   Rispondi quotando
Vecchio 23-04-16, 04:13 PM   #13
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Quote:
Originariamente inviata da filmon Visualizza il messaggio
Come procede il giro del filo?

Supponiamo che il chiodo ad ore 12 è il n. 1, procedendo con la numerazione in senso orario fino al n. 20.

Partendo dal chiodo n. 1 a quale chiodo si passa, in sequenza? E i successivi passaggi?

E ancora: lasci un filo unico dal primo all'ultimo raggio oppure lo tagli ogni tot raggi?

Anche nella realtà i raggi sono in numero differente tra un lato (20) e l'altro (19)?
Se ci fai caso, il giro di chiodi esterno è sfalsato rispetto a quello interno; prima fai un giro di nylon con il cerchio interno, quindi un lato della raggiera, poi inserisci il mozzo a "chiudere"; poi fai il giro esterno SOPRA IL MOZZO, così completi i raggi... I raggi così tirati se sigillati con della colla non si muovono più; puoi tagliare l'eccedenza e quindi non è necessario che tieni un unico filo. Se hai voglia di fare un nodo ad ogni chiodo fa pure, ma così rischi che la tensione del filo vada a farsi benedire. Per quanto riguarda il numero dei raggi, me li sono contati! sono 20 da un lato e 19 dall'altro. Se hai esigenze diverse cambi il numero di chiodi... Ma in 1/35 ti assicuro che nessuno si metterà a contare i raggi del modello confrontandoli con il reale, visto e considerato che normalmente sono in plastica o fotoincisi e in numero nettamente inferiore...
Diego.Nello non è in linea   Rispondi quotando
Vecchio 23-04-16, 04:35 PM   #14
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

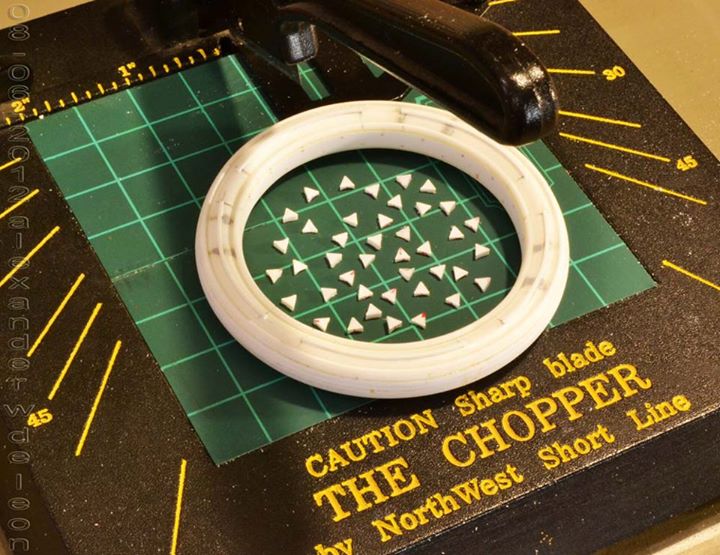

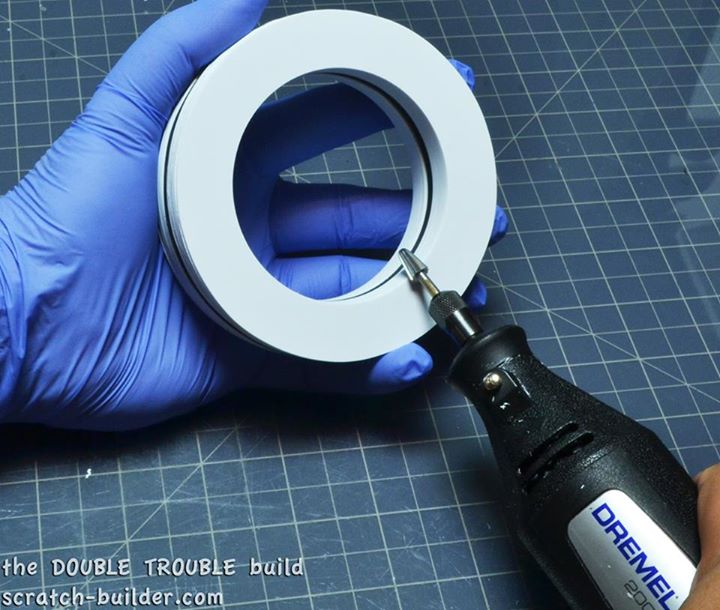

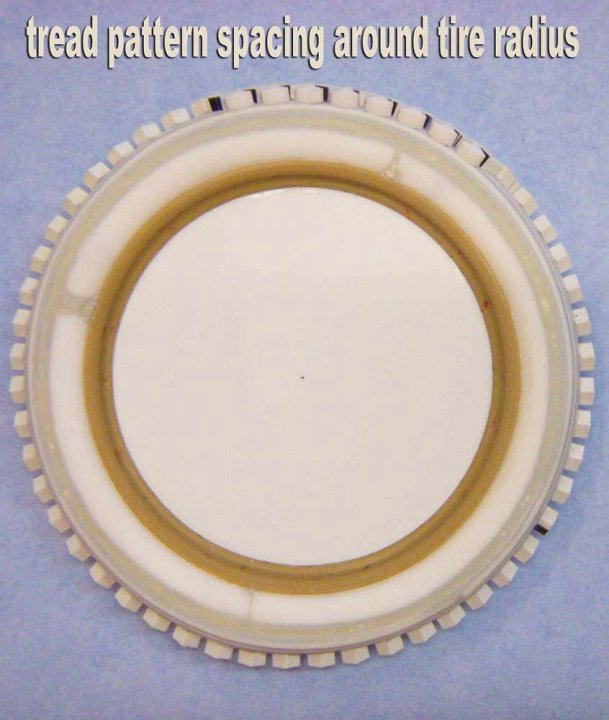

Per farvi capire meglio (Bruno guarda bene) vi posto alcune immagini del maestro Alexander Wence De Leon. Se cercate nel web trovate tutte le sue realizzazioni in scala 1/9 e 1/6. Tutto autocostruito e i pezzi che vedete in resina, ovviamente, li ha prodotti lui nell'arco degli anni...
Icone allegate
Raggi motocicletta fai da te in scala 1/35-1937471_871408502872423_5763530671460524844_n.jpg   Raggi motocicletta fai da te in scala 1/35-1924388_864737296872877_5956562763093879371_n.jpg   Raggi motocicletta fai da te in scala 1/35-1072472_875035845843022_8855504628586629109_o.jpg

Raggi motocicletta fai da te in scala 1/35-314380_479970302016247_1932028541_n.jpg   Raggi motocicletta fai da te in scala 1/35-306382_478799698799974_131861651_n.jpg   Raggi motocicletta fai da te in scala 1/35-319311_481861238493820_77694416_n.jpg

Raggi motocicletta fai da te in scala 1/35-319341_481153105231300_684373125_n.jpg   Raggi motocicletta fai da te in scala 1/35-1901249_875184842494789_7437041725286956385_n.jpg   Raggi motocicletta fai da te in scala 1/35-30561_122994374380510_3303288_n.jpg

Raggi motocicletta fai da te in scala 1/35-204-547357f4080ec3.41214545.jpg
Diego.Nello non è in linea   Rispondi quotando
Vecchio 23-04-16, 04:36 PM   #15
Utente Junior

Registrato dal: Apr 2016
Messaggi: 98
Diego.Nello è un newbie...
predefinito

Ovviamente la stessa cosa la si può fare in scale minori apportando alcune modifiche.
Icone allegate
Raggi motocicletta fai da te in scala 1/35-204-547357f4080ec3.41214545.jpg   Raggi motocicletta fai da te in scala 1/35-399768_487099811303296_1172829249_n.jpg
