Costruire un neon con pochi euro!!
Se non volete spendere più di una decina di euro per un neon c'è una soluzione alternativa
Materiale:
- 1 penna bic
- led ad alta luminosità (vanno a 3V)
- Silicone acetico trasparente
1)Aprite le estremità della penna tagliandone l'estremità con la punta in modo da ottenere un tubo di diametro 5mm.
2)Con una siringa riempite la penna bic di silicone acetico trasparente, riempitela proprio sino all'orlo (coprite il forellino a metà della penna senò vi siliconate  ).
3)Inserite i due led alle estremità facendo comprimere per bene il silicone (l'eccesso uscirà dal buchetto che ho citato prima).
4)Fate asciugare per bene e poi collegate in serie i led.
5)Con del nastro isolante fissate bene i cavi alla penna.
Potete usare della carta stagnola da mettere attorno per metà circonferenza per riflettere un altro pò di luce verso una determintata angolazione.
I neon li potete applicare ai lati della scocca, poi se volete fare un lavoro completo potete mettere dei led anche nei fari posteriori e anteriori.
BUON LAVORO A TUTTI!!!!
NB.Ho modificato e semplificato la guida grazie all'aiuto di alcuni utenti tra cui milacris!!!!!
__________________
Auto: Thunder Tiger Ts4n Gold
Motore: Thunder Tiger Pro 12 BX
Marmitta: Quella di serie alla ts4n
Carrozzeria: Subaru Impreza Wrx
Servo freno/gas: ACE S 1903
Servo sterzo: Ace S 1903
Radio: Jaguar T2D 2Ch 27.095 MHZ
Pilota: Io
Upgrade: Cuscinetti dappertutto (o quasi  )
Ultima modifica di crido96; 23-10-09 a 01:36 PM
|
|
|
|
19-10-09, 05:35 PM
|
#2
|
|
Utente Senior
Registrato dal: Jan 2009
residenza: savoooona
Messaggi: 1,632
Nominato 0 volte in 0 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da crido96
Se non volete spendere più di una decina di euro per un neon c'è una soluzione alternativa
Materiale:
- 1 penna bic
- 1 led ad alta luminosità
- 1 resistenza
- Silicone trasparente
1)Aprite le estremità della penna tagliandone l'estremità con la punta in modo da ottenere un tubo di diametro 5mm.
2)Con una siringa riempite la penna bic di silicone trasparente, riempitela proprio sino all'orlo (coprite il forellino a metà della penna senò vi siliconate ).
3)Inserite i due led alle estremità facendo comprimere per bene il silicone (l'eccesso uscirà dal buchetto che ho citato prima).
4)Fate asciugare per bene e poi collegate in serie i led con una resistenza da 470 Ohm.
5)Con del nastro isolante fissate bene i cavi alla penna.
Potete usare della carta stagnola da mettere attorno per metà circonferenza per riflettere un altro pò di luce verso una determintata angolazione.
I neon li potete applicare ai lati della scocca, poi se volete fare un tunning completo potete mettere dei led anche nei fari posteriori e anteriori in modo tale da ottenere un tunning completo. |
complimenti, potrebbe essere utile a molti...io l'avevo fatto con delle cartucce da stilografica per una mini-z
__________________
Marcello De Stefanis
[Modello] HoBao Hyper 9 [Motore] Sirio EVO3 Kanai + efra 2013 [Miscela] Roga Gold 25% [Radio] Hitech Aggressor 3ch [Servi] Hitech HS645-MG e HS985-MG
|
|
|
|
|
19-10-09, 05:47 PM
|
#3
|
|
Utente
Registrato dal: Sep 2009
residenza: Bergamo
Messaggi: 137
Nominato 0 volte in 0 msg
Award(s) vinti: 0
|
Ciao manca una info:
Quale tensione di alimentazione usi?
Grazie
Ciao
|
|
|
|
|
19-10-09, 08:55 PM
|
#4
|
|
Utente
Registrato dal: Sep 2009
residenza: napoli-vomero
Messaggi: 606
Nominato 0 volte in 0 msg
Award(s) vinti: 0
|
La tensione di alimentazione dipende dai led quindi quando li compri ti fai dire il voltaggio!!!!
comunque penso che generalmente vadano a 12V!!!!
__________________
Auto: Thunder Tiger Ts4n Gold
Motore: Thunder Tiger Pro 12 BX
Marmitta: Quella di serie alla ts4n
Carrozzeria: Subaru Impreza Wrx
Servo freno/gas: ACE S 1903
Servo sterzo: Ace S 1903
Radio: Jaguar T2D 2Ch 27.095 MHZ
Pilota: Io
Upgrade: Cuscinetti dappertutto (o quasi )
Ultima modifica di angelokanay; 21-02-10 a 08:57 PM
|
|
|
|
|
20-10-09, 12:28 AM
|
#5
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da crido96
comunque penso che generalmente vadano a 12V!!!!
|
E bravo il mio Crido96, bella cosa c'hai portato...
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
Ultima modifica di angelokanay; 21-02-10 a 08:56 PM
|
|
|
|
|
20-10-09, 08:59 PM
|
#6
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da crido96
comunque penso che generalmente vadano a 12V!!!!
|
I led ad alta luminosità vanno a 3V (20 mAh, 0,06 Watt), con 12V ne puoi mettere 4 in serie senza alcuna resistenza e illumini a giorno...
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
|
|
|
|
|
20-10-09, 09:34 PM
|
#7
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Scusa se il disegno fa un pò pena...
Ne ho messe solo 3 in parallelo, ma ne puoi mettere anche 4 o 5, attento ai consumi però...
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
Ultima modifica di angelokanay; 21-02-10 a 09:08 PM
|
|
|
|
|
22-10-09, 06:59 PM
|
#8
|
|
Utente Junior
Registrato dal: Sep 2009
residenza: Como
Messaggi: 46
Nominato 0 volte in 0 msg
Award(s) vinti: 0
|
naturalmente stando attenti alla polarità dei led, se no non si accendono
|
|
|
|
|
22-10-09, 09:00 PM
|
#9
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da Luca90
naturalmente stando attenti alla polarità dei led, se no non si accendono |
E bè direi...
Il silicone, cosa che Crido96 non ha specificato, DEVE essere ACETICO TRASPARENTE...
Non tutti sanno che di siliconi ce ne sono un'infinità, di colori e di tipologia, qusto è l'unico che garantisce la riuscita del lavoro, quindi l'illuminazione di tutta la bic...
Ho provato, quindi fidatevi...
Ok l'ha scritto...
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
Ultima modifica di Milacris; 23-10-09 a 09:06 PM
|
|
|
|
|
22-10-09, 09:06 PM
|
#10
|
|
Utente Senior
Registrato dal: May 2008
residenza: Udine
Messaggi: 2,746
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
io avevo fatto la stessa cosa con i tubi per le tende trasparenti...praticando dei taglietto perpendicolari al tubo si ottiene l'effetto neon tipo "bmw-style"
Se volete vi spiego come si fanno
__________________
Modellismo, Optional...e molto altro su
www.svparts.it
|
|
|
|
|
22-10-09, 09:39 PM
|
#11
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Tubi per le tende, intendi le astine per tirarle a destra e a manca?
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
|
|
|
|
|
22-10-09, 11:48 PM
|
#12
|
|
Utente Senior
Registrato dal: May 2008
residenza: Udine
Messaggi: 2,746
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
si...quelli trasparenti pieni
__________________
Modellismo, Optional...e molto altro su
www.svparts.it
|
|
|
|
|
23-10-09, 01:27 AM
|
#13
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da BlackSheep
si...quelli trasparenti pieni |
Mmmmmhh... Interessante...
Dovrei averne al lavoro... Proverò...
Grazie della dritta...
__________________
Sii sempre come il mare che infrangendosi contro gli scogli, trova sempre la forza di riprovarci. J.M.
Work in progress:
|
|
|
|
|
23-10-09, 09:28 AM
|
#14
|
|
Utente Senior
Registrato dal: May 2008
residenza: Udine
Messaggi: 2,746
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
di nulla

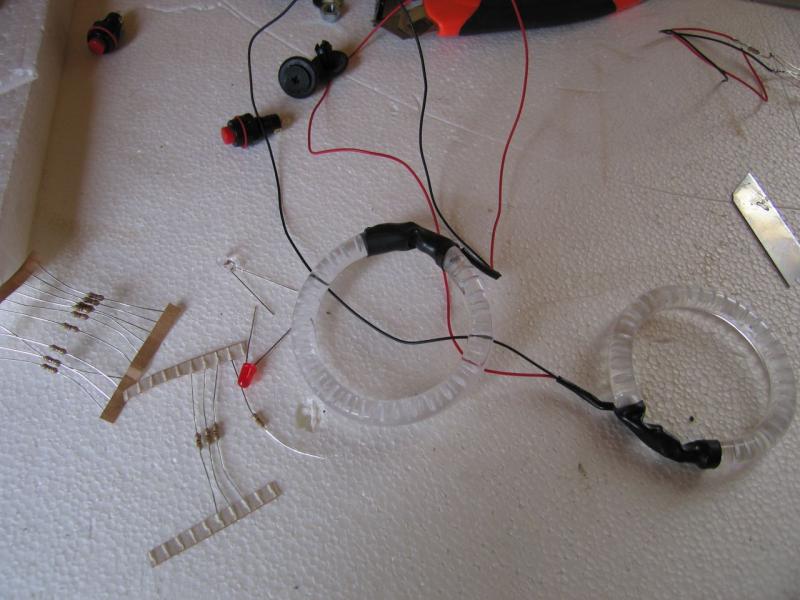

Per piegarli li metti in forno a 180° per tico 3 minuti....si inteneriscono e li puoi modellare...poi solidificano di nuovo.
Lasciali poco altrimenti si deformano e non restano rotondi di sezione ma si appiattiscono dove sono appoggiati.
Per farli circolari li ho "arrotolati" su un bicchiere
Poi tagli col dremel le estremità e fai i talgietti in senso perpendicolare alla lunghezza del tubo. Sono i taglietti che trasmettono luce..se non li fai non vedi nulla.
Poi alle due estremità di fai due forellini da 5 mm in modo che i led si incastrino a pressione...e via...
2 led in serie con una resistenza e li colleghi direttamente all'impianto 12V e via.
Poi se vuoi fare lo splendido rivesti la parte "posteriore" del "neon" con carta stagnola e la fissi li, così da riflettere maggente la luce verso la parte "frontale"; e sigilli col termorestringente e silicone trasparente i contatti a vista dei led.
Infili il termorestrinente...riempi di silicone ed aspetti che indurisca...poi fai restringere il termorestringente..così pressa il tutto e il neon diventa stagno
Un'oretta ed è fatta l'opera.
__________________
Modellismo, Optional...e molto altro su
www.svparts.it
|
|
|
|
|
23-10-09, 12:58 PM
|
#15
|
|
Utente Senior
Registrato dal: Oct 2009
residenza: Trevignano TV
Messaggi: 1,715
Nominato 1 volta in 1 msg
Award(s) vinti: 0
|
Quote:
Originariamente inviata da BlackSheep
di nulla
Per piegarli li metti in forno a 180° per tico 3 minuti....si inteneriscono e li puoi modellare...poi solidificano di nuovo.
Lasciali poco altrimenti si deformano e non restano rotondi di sezione ma si appiattiscono dove sono appoggiati.
Per farli circolari li ho "arrotolati" su un bicchiere
Poi tagli col dremel le estremità e fai i talgietti in senso perpendicolare alla lunghezza del tubo. Sono i taglietti che trasmettono luce..se non li fai non vedi nulla.
Poi alle due estremità di fai due forellini da 5 mm in modo che i led si incastrino a pressione...e via...
2 led in serie con una resistenza e li colleghi direttamente all'impianto 12V e via.
Poi se vuoi fare lo splendido rivesti la parte "posteriore" del "neon" con carta stagnola e la fissi li, così da riflettere maggente la luce verso la parte "frontale"; e sigilli col termorestringente e silicone trasparente i contatti a vista dei led.
Infili il termorestrinente...riempi di silicone ed aspetti che indurisca...poi fai restringere il termorestringente..così pressa il tutto e il neon diventa stagno
Un'oretta ed è fatta l'opera. |
Fantastico, grande, grazie!
Ora ho altre priorita, ma appena ho un attimo ci provo, visto che ho trovato l'astina...
