costruzione scalette in legno

[Gicci70]

Buonasera cari amici modellisti!!
Innanzi tutto ringrazio tutti quanti per l'incoraggiamento ed i complimenti!!
Oggi mi sono trovato ad affrontare la costruzione delle scalette....
le alternative erano 2... o acquistarle già belle e pronte o costruirsele di sanapianta....
Chiaramente ho optato per la seconda via....

La scala del galeone è molto essenziale ed è formata da due spalle verticali con degli incastri nei quali si innestano gli scalini....

Le scalette della Golden Hind sono 8... per ognuna si trattava di ricavare gli incastri dei gradini sulle due spalle.... 7-8 gradini per scaletta....circa 110 incastri da realizzare....oltretutto devono essere precisi ed equidistanti l'uno dall'altro...

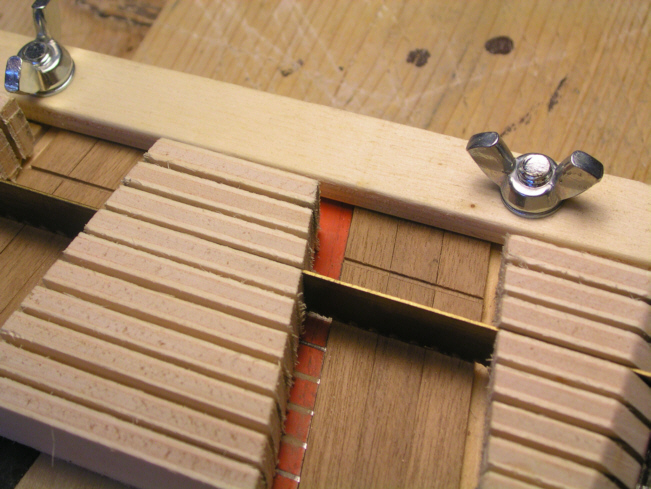

Pensa che ti ripensa mi sono ingegnato a costruire l'attrezzino che vi mostro... è tutto materiale di recupero...

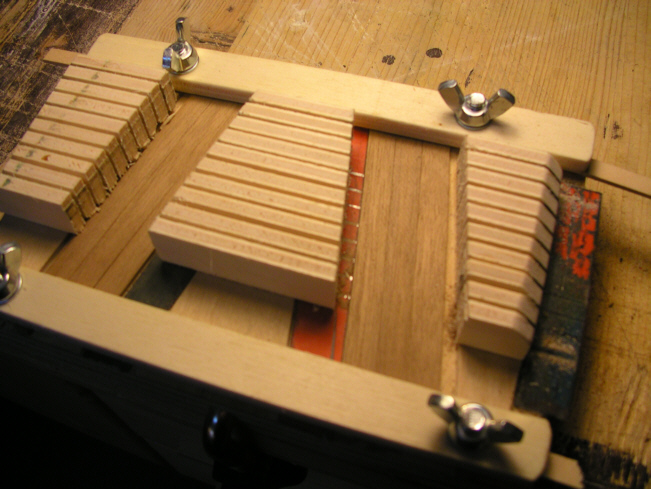

Su una tavoletta di multistrato ho incollato 2 pezzetti di una vecchia lama da sega a ferro con l'inclinazione che deve avere la scaletta, speculari l'uno all'altro. Queste guide in metallo mi servono per il corretto allineamento dei listelli che faranno da spalla alla scaletta e da battuta di fine corsa per il taglio.... Sopra e sotto ho creato 2 morsetti per bloccare i listelli in posizione... Infine ho creato con del compensato da 5mm le guide di taglio....le ho incollate interponendo fra una e l'altra una lama da sega a ferro...

Una volta ultimato l'attrezzino sono riuscito a tagliare le spalle di 3 scalette alla volta, che, dopo una passatina con lima ad ago sono state pronte ad ospitare gli scalini....
Queste sono le misure dei listelli utilizzati:
Spalle spessore 1,5mm - Scalini spessore 1mm

Spero che le foto spieghino meglio di quanto ho fatto a parole....

[Somis]

Ottima inventiva Gicci, e belle le scalette ottenute , e un grazie per aver condiviso i tuoi metodi realizzativi.

Sono questi i tipi di messaggio che mi piacerebbe leggere più spesso; sono si interessato a sapere come erano fatte in realtà le imbarcazioni che andiamo a riprodurre, oppure a vedere molte foto di particolari ottimamente realizzati, ma il sapere come realizzarli mediante ogni sorta di attrezzatura autocostruita è la parte che più mi interessa.

[Kraken]

Una buona idea davvero!
E senza dubbio la soddisfazione raddoppia realizzando da sè anche questi particolari tra l'altro ti son venuti perfetti e puliti..
Grazie per la descrizione accurata e correlata di foto esplicative, sei stato molto chiaro ed esauriente.. ne avessi bisogno ti frego il progetto

Complimenti!

Paolo.

[UANCA]

Davvero bello e "tecnologico" questo sistema , ben fatto Gicci.
Quello che avevo escogitato io è moolto più rustico: ho fermato con biadesivo dei listelli da 0,5 sopra questi vi ho incollato altri listelli alla giusta inclinazione distanziati da un listello senpre da 0, 5 di taglio. qui si vede solo una parte, ovviamente ne serve un'altra serie fatta al contrario. Una volta asciugata la colla separo le singole alzate e rifilo gli spezzoni per farli apparire un tuttuno; la scanalatura rimane ovviamente da 0,5 quindi gli scalini dovranno essere di quello spessore
Ciao Uanca

[Kraken]

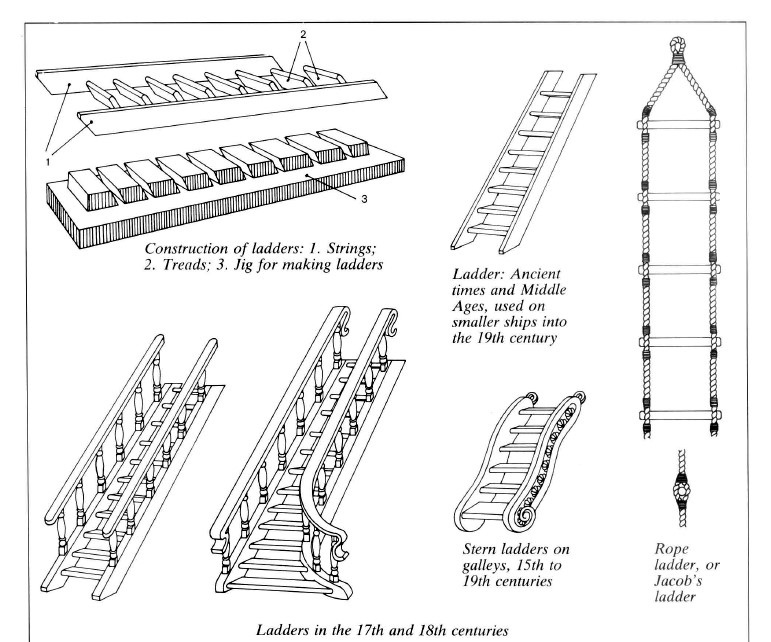

Se può essere utile a qualcuno posto questa immagine dove vi sono illustrate alcuni tipi di scale e scalette, più o meno elaborate.

Ne avevo viste anche altre di tipo semplice (del tipo come quelle realizzate Gian Claudio o qui in figura in alto a destra) ma con i gradini "spanciati" verso l'esterno, quasi a semicerchio. Molto carine.. ma purtoppo non trovo più l'immagine

Paolo.

[Mario97]

Quelle di gicci e uanca sono davvero ingeniose e sono molto più simili a quelle in commercio, ma quella postata da kraken, a parer mio, è più veloce e versatile...

Complimenti a tutti e due!

Mario97

[UANCA]

Si però le scalette di Gicci, dato che oltre alla colla hanno un solido incastro mi sembrano più sicure, e i suoi lillipuziani potranno salire e scendere a piacimento senza correre il rischio che si stacchi uno scalino e loro finiscano sul tavolo del segaossa .
Ciao ciao

[Somis]

Sempre in tema di scalette qualcuno riveste i montanti con dei listelli sottili (non so se per non far vedere l'antiestetico compensato al posto del legno massello o per coprire l'incastro).
Non so la veridicità storica ma l'effetto finale è abbastanza gradevole.

[Gicci70]

Originariamente inviata da Mario97

Quelle di gicci e uanca sono davvero ingeniose e sono molto più simili a quelle in commercio, ma quella postata da kraken, a parer mio, è più veloce e versatile...

Complimenti a tutti e due!

Mario97

Caro Mario....sicuramente è più veloce da realizzare, ma non ha gli incastri che vi erano nella realtà!!
La prima che ho realizzato l'avevo fatta proprio con quel metodo....ma ti assicuro che con gli incastri oltre che più robusta appaga di più anche l'occhio!!

Ti posto le foto dei due tipi per un più rapido confronto....

[pimini]

Complimenti Gianclaudio per l'idea e l'attrezzino!

Buon cantiere!

[ilvecchiodelmare]

Originariamente inviata da Somis

Ottima inventiva Gicci, e belle le scalette ottenute , e un grazie per aver condiviso i tuoi metodi realizzativi.

Sono questi i tipi di messaggio che mi piacerebbe leggere più spesso; sono si interessato a sapere come erano fatte in realtà le imbarcazioni che andiamo a riprodurre, oppure a vedere molte foto di particolari ottimamente realizzati, ma il sapere come realizzarli mediante ogni sorta di attrezzatura autocostruita è la parte che più mi interessa.

Quoto al 100%. Per vedere rassegne fotografiche/mostre/trattati basta frequentare biblioteche/pinacoteche/mostre..un forum serve appunto per capire il "COME" si fa..per vedere e basta ognuno ha i suoi occhi.

[gippo]

complimenti Gianclaudio, un lavoro davvero pulito rende sempre di più.... meno male che l'inventiva non manca mai...
terrò sicuramente a mente tale sistema.
Ciao e buon lavoro
