AUTOCOSTRUZIONE CARABOTTINI (tecnica alternativa)

[madamalouise]

Ciao a tutti....
No non sono defunta... sono solo tragicamente impegolata nei lavori di ristrutturazione: due case contemporaneamente! Modellisticamente parlando è terribile: sono costretta a limitarmi alla Saettia, che è abbastanza piccola da poter essere spostata di qua e di là, e ad affinare l'arte di arrangiarsi perché molti attrezzi non posso neanche tirarli fuori.

Esattamente quello che è successo quando è venuto il momento di fare i carabottini....
Come saprete, coi carabottini che vendono nei negozi di modellismo c'è poca scelta: sono listellini di tiglio 3 x 1, l'unica cosa che varia è la spaziatura degli intagli.
Questi carabottini sono abbastanza realistici solo alla scala 1:75 - 1:72 circa. A tali dimensioni sono richiesti fori di 1 mm di lato che corrispondono bene allo spessore di 1 mm dei listelli. Gli altri sono irrealistici, c'è poco da fare.
Ora, sulla Saettia (scala 1:36) andrebbero bene dei carabottini in noce con listelli spessi 2 mm e fori di 2 mm di lato. Non ho posto dove installare la seghetta circolare, e dunque ho organizzato questa alternativa che penso potrebbe interessare qualcuno.

USARE IL TRAFORO PER AUTOCOSTRUIRE I CARABOTTINI

1 - si parte da un quadrello di noce 2 x 2.
nota bene: è un quadrello perché la sua base è già curva per conto suo. se si vuole imitare anche la curvatura del carabottino, che su molti velieri è nettamente più pronunciata del bolzone, sarà meglio ricorrere a listelli 3 x 2 o 4 x 2

2 - per evitare che il quadrello così sottile si pieghi sotto la lama del traforo, lo affianco ad un robusto listello di tiglio 5 x 2. Entrambi i listelli sono incollati ad un pezzo di carta autoadesiva su cui ho stampato a computer delle righe distanziate di 2 mm

[madamalouise]

3 - incido le tacche con il traforo elettrico armato di una lama a denti piccoli e fitti.

4 - dettaglio. La lama del traforo viene usata come una raspa: si praticano due incisioni laterali, e si fa correre la lama avanti indietro tra di esse, in modo da asportare il legno

[madamalouise]

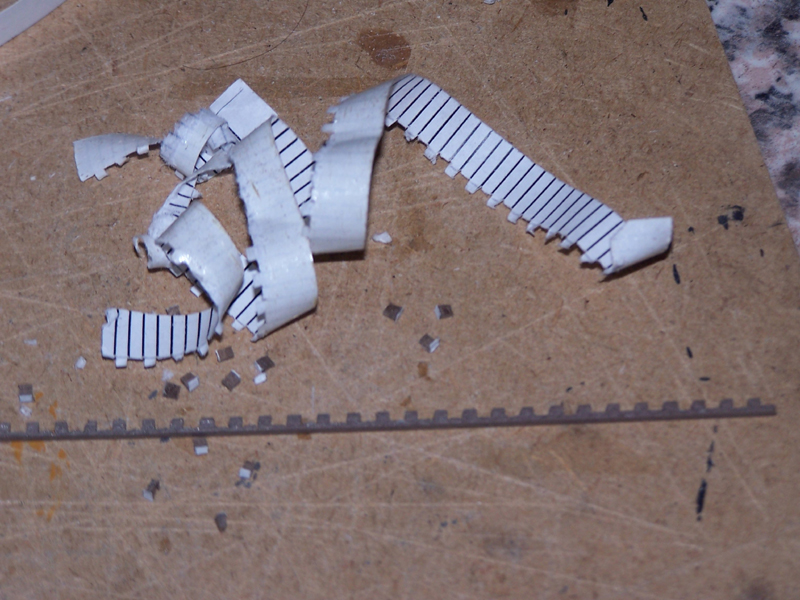

5 - tolta la carta e il listello di rinforzo, il quadrello è pronto per il montaggio

6 - montaggio del carabottino

7 - progress...

[madamalouise]

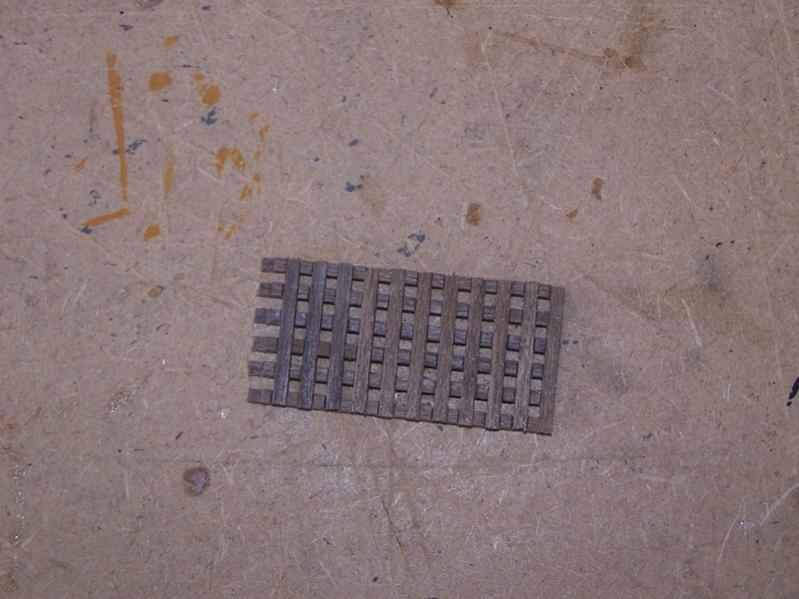

7 - dettaglio

8 - i carabottini, una volta carteggiati ed inseriti nella cornice

9 - l'effetto complessivo in presenza del carico.

Per essere un lavoro d'emergenza, il risultato non è male...
Visto che la seghetta circolare non si trova dappertutto ed ha pure un prezzo abbastanza altino, forse la mia idea potrà essere utile

[SEA.WOLF]

Ciao madama e bentornata sul forum, il tuo è un rientro allla grande visti i risultati di questi carabbottini, intanto copiato ed incollato per futura memoria.

[medieval]

ciao madamalouise,
è un vero piacere riltrovare i tuoi interventi; mi chiedevo che fine avessi fatto, ti aspetto anche per riprendere il discorso sulla connie.
la tua presenza qualifacata è molto gradita.

[Somis]

Grazie Madamalouise per averci illustrato questo metodo, davvero interessante.

[gianfini]

Originariamente inviata da madamalouise

7 - dettaglio

8 - i carabottini, una volta carteggiati ed inseriti nella cornice

9 - l'effetto complessivo in presenza del carico.

Per essere un lavoro d'emergenza, il risultato non è male...
Visto che la seghetta circolare non si trova dappertutto ed ha pure un prezzo abbastanza altino, forse la mia idea potrà essere utile

Come ti capisco.
Io ho ricevuto lo sfratto da mia moglie questa mattina,per lo stesso motivo, RISTRUTTURAZIONE.
Ora mi trovo in otto mq. con i miei inseparabili, gramma loreto,paiaccio e pomacentrus.
per i carabottini, interessante, molto interessante.

[blusky1974]

uff... non ho il traforo... sono all'antica

ma la scala e' rispettata con questo sistema? non risulterebbero troppo grandi per alcuni modelli?

[madamalouise]

Il sistema consente di usare listelli e/o quadrelli di differenti dimensioni (ho visto che funziona con legno fino a 3 mm di spessore, penso si possa usare spessori maggiori)
Senza dubbio si è più fedeli alla scala e alla forma del carabottino che usando quelli offerti in commercio, di spessore fisso 1mm

NB - se decidi di prendere un traforo elettrico NON prendere quelli troppo leggeri. Non faccio nomi di ditte ma puoi ben immaginare di chi si tratta... Sarebbero 100 euro buttati. Piuttosto spulcia su ebay

Penso che il passaggio all'elettrico arrivi prima o poi per chiunque ama l'autocostruzione. La scelta tra traforo e sega scontornatrice a nastro, secondo me, dipende dallo spazio (la sega è più ingombrante) e dallo spessore del legno (il traforo mi tende ad andare in crisi su tavole spesse da 8 - 10 mm in su. Non che non tagli, ma si sente che la lama sforza)
