..... per la scialuppa del mio galeone (la più piccola di catalogo corel) spesi ben 8 euri solo per la forma..ma per fortuna sono riuscito a utilizzarla per farne molte altre eheheh ti posto il procedimento passo passo
Immagini allegate

__________________
EVOLUTION ogni Lunedì dalle 21 alle 22 su radioluposolitario 90.700 o www.radiolupo.it

Ultima modifica di trinchetto; 26-10-09 a 09:04 AM
sebastian paul non è in linea   Rispondi quotando
Vecchio 22-09-09, 10:26 AM   #2
Utente Senior

L'avatar di sebastian paul

Registrato dal: Oct 2008
residenza: Gallarate
Messaggi: 2,667
sebastian paul è un newbie...
predefinito

spe che + di 30 foto non mi fa mettere
....

cmq amico mio volere è potere!!
Immagini allegate

__________________
EVOLUTION ogni Lunedì dalle 21 alle 22 su radioluposolitario 90.700 o www.radiolupo.it
sebastian paul non è in linea   Rispondi quotando
Vecchio 22-09-09, 11:43 AM   #3
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Una elegante illustrazione del metodo della "forma"
Da notare che possiamo usarla anche con i disegni dei nostri kit, ritagliando le ordinate e incorporandole in un blocchetto di stucco per modellare.
madamalouise non è in linea   Rispondi quotando
Vecchio 22-09-09, 12:11 PM   #4
Utente Senior

L'avatar di sebastian paul

Registrato dal: Oct 2008
residenza: Gallarate
Messaggi: 2,667
sebastian paul è un newbie...
predefinito

Quote:
Originariamente inviata da madamalouise Visualizza il messaggio
Una elegante illustrazione del metodo della "forma"
Da notare che possiamo usarla anche con i disegni dei nostri kit, ritagliando le ordinate e incorporandole in un blocchetto di stucco per modellare.
e...cara madama...un piccolissimo esempio di ammiragliato...in molti, Olonese compreso, hanno usato questa tecnica..certo decisamente più complicata se salgono dimensioni e scala!
__________________
EVOLUTION ogni Lunedì dalle 21 alle 22 su radioluposolitario 90.700 o www.radiolupo.it
sebastian paul non è in linea   Rispondi quotando
Vecchio 26-10-09, 09:05 AM   #5
Moderatore

L'avatar di trinchetto

Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,832
trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!trinchetto emana un'aura potente attorno a se!
predefinito

Ho pensato di fare cosa utile mettendo in evidenza qui nelle tecniche modellistiche i post di Seba che erano stati inseriti in un wip. Forniscono infatti una dettagliata spiegazione della tecnica di autocostruzione di una scialuppa, con quella modalità che ci piace tanto: piena di foto!!!!

Trink
trinchetto non è in linea   Rispondi quotando
Vecchio 26-10-09, 01:53 PM   #6
Utente Senior

L'avatar di SEA.WOLF

Registrato dal: Apr 2008
residenza: M. di Montemarciano (AN)
Messaggi: 1,617
SEA.WOLF è un newbie...
predefinito

Bravo Seba e bravo Trink per avere dato risalto a una cosi' dettagliata lavorazione che francamente a me era sfuggita.
__________________

Matteo


Quando va che quasi basta, non toccar se no si guasta!!!
SEA.WOLF non è in linea   Rispondi quotando
Vecchio 28-10-09, 08:26 PM   #7
Utente

Registrato dal: Nov 2008
residenza: verona
Messaggi: 500
borin è un newbie...
predefinito

troppo bello...!!!
borin non è in linea   Rispondi quotando
Vecchio 06-11-09, 09:22 AM   #8
Utente

L'avatar di corsaro1750

Registrato dal: Sep 2009
residenza: TREVISO
Messaggi: 424
corsaro1750 è un newbie...
predefinito

bellissima veramente......non c'e' che dire,
ma una cosa mi sfugge....la forma originale va poi tolta evidentemente?
allora che motivo c'e di costruirsela, se l'avevi gia' acquistata per 8 euro?
scusate se qualcosa mi sfugge ma a quest'ora dovrei ancora essere a letto
corsaro1750 non è in linea   Rispondi quotando
Vecchio 09-01-10, 11:51 AM   #9
Utente

L'avatar di ollyweb

Registrato dal: Jun 2009
residenza: Torino
Messaggi: 773
ollyweb è un newbie...
Invia un messaggio tremite Skype a ollyweb
predefinito

Foto e procedimento veramente molto utili.
Grazieeeee
__________________
Buon modellismo

Ollyweb's Gallery
ollyweb non è in linea   Rispondi quotando
Vecchio 30-11-10, 12:20 AM   #10
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

...dopo un sacco di tempo di inattività modellistica per cause di forza maggiore.... ho voluto ricominciare a masticare un po' di segatura....e visto che in laboratorio il riscaldamento non c'è...e mia moglie non mi fa portare il modello in casa....mi sono dedicato davanti al caminetto acceso alla costruzione della lancia col metodo della controforma...

Ho tagliato nel compensato di pioppo da 4mm le ordinate principali, le ho incollate perpendicolari ad una tavoletta dove avevo precedentemente riportato la vista in pianta dell'imbarcazione... ed ho "tamponato" con altro compensato gli interstizi fra ordinata ed ordinata lisciando poi il tutto.

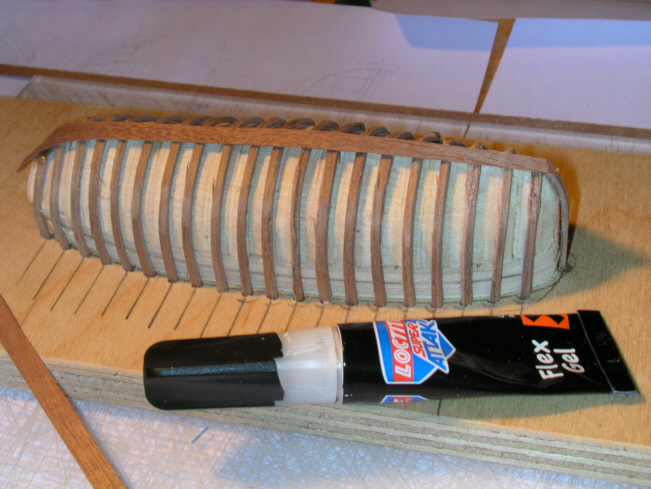

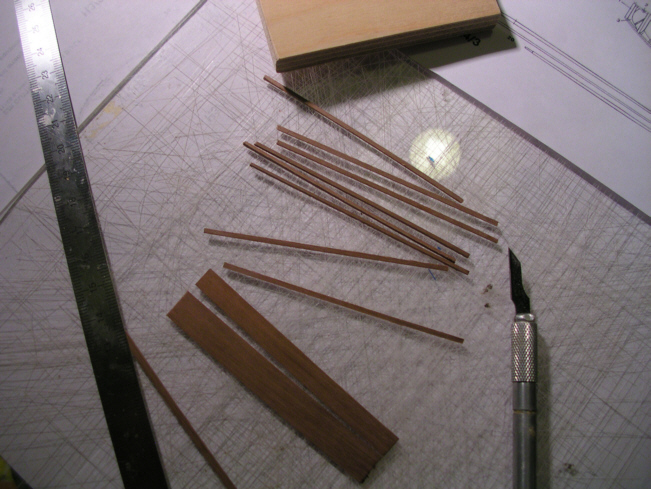

Una volta così creata la controforma ho forato a passo costante di 5mm il bordo ed ho preparato dei listelli 1x1mm bagnandoli nell'acqua e sagomandoli intorno alla controforma inserendo le estremità nei fori...

prossimo passo il fasciame...
Icone allegate
autocostruzione scialuppa-lancia-1.jpg   autocostruzione scialuppa-lancia-2.jpg   autocostruzione scialuppa-lancia-3.jpg

autocostruzione scialuppa-lancia-4.jpg   autocostruzione scialuppa-lancia-5.jpg
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 01-12-10, 12:55 AM   #11
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

Grazie a tutti, cari amici.... il metodo che ho voluto provare lo avevo salvato sull'hard disk un sacco di tempo fa da uno step by step proposto dal buon vecchio ed ormai non più attivo in questo forum Sebastian....

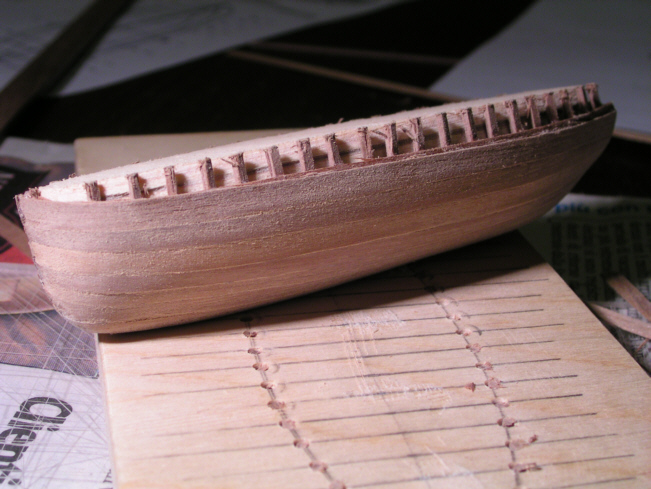

Stasera ho completato la fasciatura che ho fatto in 2 strati di listelli a sezione 4x0,5.
Il secondo fasciame l'ho sfalsato di un poco per dare maggior solidità al guscio di noce...
....e finalmente è arrivato il momento della sformatura.....
Che soddisfazione che ho avuto nel vedere il guscio separato dalla sua controforma!!!!
Domani comincerò la rifinitura interna....
Icone allegate
autocostruzione scialuppa-lancia-6.jpg   autocostruzione scialuppa-lancia-7.jpg   autocostruzione scialuppa-lancia-8.jpg

autocostruzione scialuppa-lancia-9.jpg   autocostruzione scialuppa-lancia-10.jpg
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 01-12-10, 11:07 PM   #12
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

Ciao a tutti ragazzi!!! Grazie per esserci!!

@ Kraken: è noce, è noce....

...ed ora chiglia e ruota....
Icone allegate
autocostruzione scialuppa-lancia-11.jpg
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 02-12-10, 11:05 PM   #13
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

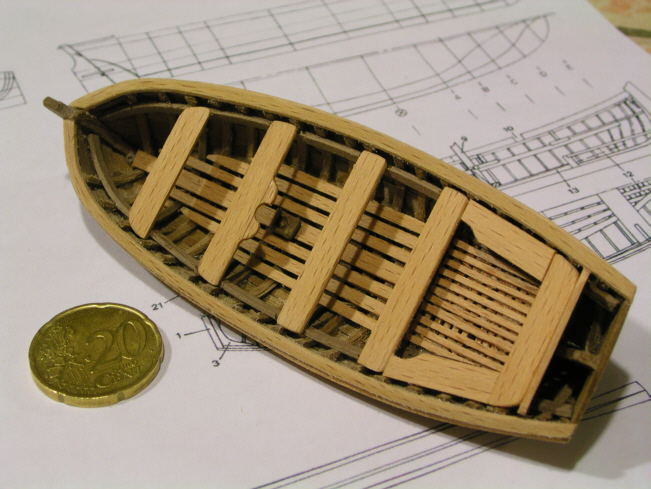

...pian pianino si va avanti...
ecco il lavoro di oggi!!
Icone allegate
autocostruzione scialuppa-lancia-12.jpg   autocostruzione scialuppa-lancia-13.jpg   autocostruzione scialuppa-lancia-14.jpg

autocostruzione scialuppa-lancia-15.jpg
__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 03-12-10, 11:26 PM   #14
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

...grazie per tutti questi bei complimenti...

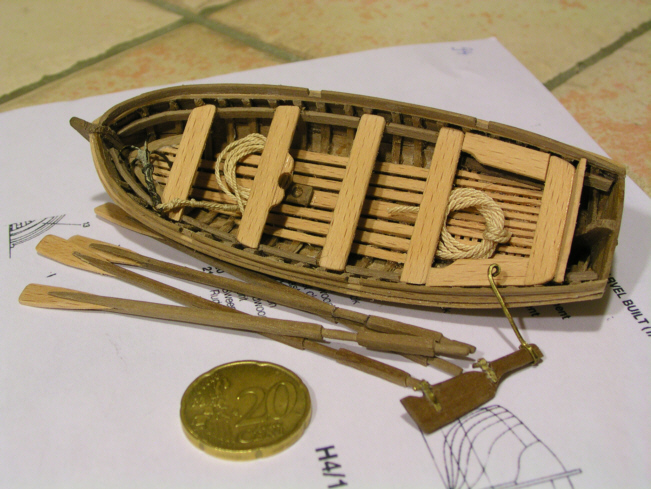

i lavori sulla iole volgono al termine....
ecco il punto della situazione....ancora qualche piccolo ritocco e poi sarà completata!!
Icone allegate
autocostruzione scialuppa-lancia-19.jpg   autocostruzione scialuppa-lancia-18.jpg   autocostruzione scialuppa-lancia-17.jpg

autocostruzione scialuppa-lancia-16.jpg   autocostruzione scialuppa-lancia-20.jpg   autocostruzione scialuppa-lancia-21.jpg

__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
Vecchio 18-12-10, 09:26 PM   #15
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70 è un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

Prova di posizionamento scialuppa....
Icone allegate
autocostruzione scialuppa-lancia-24.jpg   autocostruzione scialuppa-lancia-25.jpg   autocostruzione scialuppa-lancia-28.jpg

autocostruzione scialuppa-lancia-29.jpg   autocostruzione scialuppa-lancia-30.jpg   autocostruzione scialuppa-lancia-31.jpg

__________________
_______________________
Gianclaudio
Gicci70 non è in linea   Rispondi quotando
