25-04-12, 11:35 AM
|
#1
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
1° Cantiere: Amphion Corel 1:40
Buongiorno a tutti,
finalmente ho trovato il coraggio di aprire il mio primo WIP, complice la scatola di montaggio dell'Amphion Corel regalatami qualche anno fa, e che stava a prendere polvere sull'armadio.
L'inizio è duro, ma spero col vostro aiuto di portare a termine questo modello.
Nei miei verdi anni avevo iniziato a costruire il Mayflower partendo dai piani costruttivi (Aeropiccola, Amati ..... boohhhh, sono passati 30 anni .... il ricordo ed il modello si sono persi nelle nebbie del tempo), poi qualche puntata nel modellismo statico (aerei 1/72 e 1/48), ma il sogno di costruire un vascello non si è mai sopito.
Comunque, tornando all'Amphion, una volta (ri)aperta la scatola, mi son detto: Calmaaaaaaa .....
Ho iniziato nel dare una controllatina alla planarità della falsa chiglia (appoggiata di piatto su un vetro di spessore 16 mm., il che dovrebbe garantire la perfetta planarità dello stesso).
Fortunatamente la chiglia mi è sembrata sufficientemente dritta, non presentando svergolature visibili ad occhio o comportamenti "ballerini" sul vetro.
Sono quindi passato a controllare l'incastro delle varie ordinate, e qui sono iniziati i dolori.
Tutte le ordinate presentano un incastro sottodimensionato in larghezza rispetto alla falsa chiglia (che è di spessore circa 6 mm.).
Ho portato a misura tutti gli incastri, stando attento ad andare dritto con la lima per non dare inclinazioni strane agli incastri stessi, e quindi sono giunto all'inserimento a secco delle ordinate.
Ad occhio mi sembra che la struttura sia abbastanza simmetrica, anche se alcune ordinate (come la n. 2 a prua) mi sembrano leggermente disassate (incastro un pò più lasco ... ).
Qualsiasi suggiremento ... e soprattutto critiche sarebbero i benvenuti ... prima che incolli il tutto e faccia qualche .... guaio .....
__________________
Ciao
Edo
|
|
|
25-04-12, 12:24 PM
|
#2
|
Utente Senior
Registrato dal: Dec 2011
residenza: ATRI
Messaggi: 2,197
|
Quote:
Originariamente inviata da elrond
Buongiorno a tutti,
finalmente ho trovato il coraggio di aprire il mio primo WIP, complice la scatola di montaggio dell'Amphion Corel regalatami qualche anno fa, e che stava a prendere polvere sull'armadio.
L'inizio è duro, ma spero col vostro aiuto di portare a termine questo modello.
Nei miei verdi anni avevo iniziato a costruire il Mayflower partendo dai piani costruttivi (Aeropiccola, Amati ..... boohhhh, sono passati 30 anni .... il ricordo ed il modello si sono persi nelle nebbie del tempo), poi qualche puntata nel modellismo statico (aerei 1/72 e 1/48), ma il sogno di costruire un vascello non si è mai sopito.
Comunque, tornando all'Amphion, una volta (ri)aperta la scatola, mi son detto: Calmaaaaaaa .....
Ho iniziato nel dare una controllatina alla planarità della falsa chiglia (appoggiata di piatto su un vetro di spessore 16 mm., il che dovrebbe garantire la perfetta planarità dello stesso).
Fortunatamente la chiglia mi è sembrata sufficientemente dritta, non presentando svergolature visibili ad occhio o comportamenti "ballerini" sul vetro.
Sono quindi passato a controllare l'incastro delle varie ordinate, e qui sono iniziati i dolori.
Tutte le ordinate presentano un incastro sottodimensionato in larghezza rispetto alla falsa chiglia (che è di spessore circa 6 mm.).
Ho portato a misura tutti gli incastri, stando attento ad andare dritto con la lima per non dare inclinazioni strane agli incastri stessi, e quindi sono giunto all'inserimento a secco delle ordinate.
Ad occhio mi sembra che la struttura sia abbastanza simmetrica, anche se alcune ordinate (come la n. 2 a prua) mi sembrano leggermente disassate (incastro un pò più lasco ... ).
Qualsiasi suggiremento ... e soprattutto critiche sarebbero i benvenuti ... prima che incolli il tutto e faccia qualche .... guaio .....
|
Edo che dirti
ti auguro buon cantiere!!!
|
|
|
25-04-12, 12:36 PM
|
#3
|
Utente
Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
|
Buon cantiere anche da parte mia... (ma ci chiamiamo tutti Edoardo in questo forum??? Siamo gia cinque o sei.. eppure non è un nome comunissimo)
|
|
|
25-04-12, 12:47 PM
|
#4
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
Grazie, di fortuna "cantieristica" ne ho proprio bisogno ....
Per quanto riguarda il nome hai ragione, anche a me sembra poco diffuso, o meglio meno diffuso del più gettonato "Eduardo", almeno qui al Sud.
__________________
Ciao
Edo
|
|
|
25-04-12, 12:59 PM
|
#5
|
Utente
Registrato dal: Nov 2011
residenza: Roma
Messaggi: 852
|
La linea mi sembra bella filante... incolla.. incolla
|
|
|
25-04-12, 03:03 PM
|
#6
|
Moderatore
Registrato dal: Jan 2009
residenza: Bologna
Messaggi: 7,832
|
una volta verificata la perpendicolarità delle ordinate (ed il fatto che le loro estremità laterali siano allineate sul piano orizzontale) puoi incollare
__________________
Un rametto d'esperienza vale un'intera foresta di avvertenze (James Russell Lowell)
|
|
|
26-04-12, 08:53 AM
|
#7
|
Utente Senior
Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
|
Buon cantiere anche da parte mia, non vedo dalla foto se l'hai fatto, ma per aiutarti potresti segnare con una matita il centro sul bordo superiore dell'ordinata (quello dove andra' incollato il ponte). In questo modo potrai avere un riferimento rispetto alla chiglia. per la perpendicolarita' aiutati con squadrette o meglio con pezzetti di legno a 90°. una volta considerato tutto questo incolla senza problemi.
Buon Lavoro
Alex
|
|
|
26-04-12, 11:40 AM
|
#8
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
Ciao Alex,
sei stato molto gentile, ti ringrazio dell'augurio, ne ho bisogno. :D
Quote:
Originariamente inviata da Tuvok
.... non vedo dalla foto se l'hai fatto, ma per aiutarti potresti segnare con una matita il centro sul bordo superiore dell'ordinata ....
|
Giustissima osservazione Alex, infatti è proprio così.
Questa è una cosa che avevo anche io pensato, e dalle foto di quella grandezza non è visibile il segno di mezzeria sulle ordinate.
Però, isolando il particolare, forse si intravvede .... (maledetta matita .... :evil:).
Già inoltre mi stanno venendo i primi dubbi sui piani Corel.
Infatti, pare non sia prevista una "vera" chiglia (tipo listello di noce) da incollare sotto la falsa chiglia, nè tampoco dritto di poppa/ruota di prua in massello.
Inoltre, se ho studiato bene i piani, la parte superiore del cassero non presenta nessun supporto in legno per la decorazione superiore, per cui ci si troverebbe ad avere una fusione di ottone (o quel che è) completamente a "sbalzo", con superficie di incollaggio davvero ridotta (una striscia di qualche millimetro, di lunghezza pari alla larghezza della parte superiore della poppa), con conseguenze poco felici per la robustezza ....
E sempre relativamente alla poppa, questa pare non preveda alcun riempitore ....
Bè, mille domande e dubbi stanno incominciando a prendere corpo ...
Comunque, appena ho un pò di tempo, si incomincia dall'incollaggio dell'ossatura ....
__________________
Ciao
Edo
|
|
|
26-04-12, 11:46 AM
|
#9
|
Utente
Registrato dal: Feb 2012
residenza: Zadar (Zara) Croazia
Messaggi: 955
|
Ciao
Buon inizio
Un piccolo sugerimento:
sulla chiglia e sulle ordinate segna ti la linea di galeggiamento o qualche altro rifferimento.
Alargando gli incastri spesso succede che qualche incastro sia leggermente piu profondo ed alora perdi l'andamento dello scafo ma anche sulla coperta.
|
|
|
26-04-12, 11:54 AM
|
#10
|
Utente Senior
Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
|
Ottimo suggerimento quello di Leo-Zd.

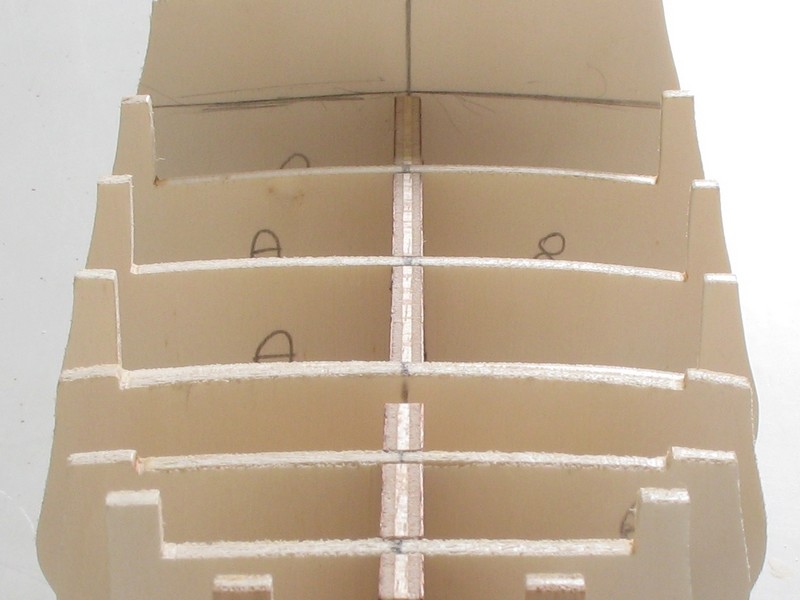

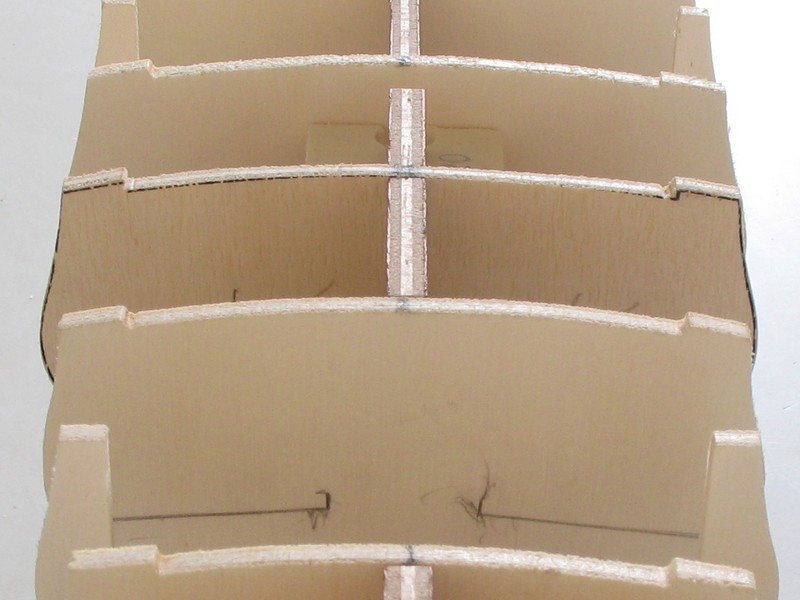

In queste foto si vede il segno della matita sulla mezzeria
Per quanto riguarda la chiglia e la prua in massello, come dici tu, sui piani del mio Scotland (sempre Corel) era previsto solo l'incollaggio di un listello in noce 3x3 sotto la falsachiglia (cosa non prevista dai tuoi pero' a quanto ho capito), e ricoprire con dell'impiallicciatura la prua.
Se proprio lo vuoi fare tutto in massello, dovrai quindi considerarlo come lavoro extra e farne i dovuti calcoli. La cosa e' fattibile e di sicuro effetto (l'ho fatto sulla mia Sovrana).
Alex
Ultima modifica di Tuvok; 26-04-12 a 11:58 AM
|
|
|
26-04-12, 12:29 PM
|
#11
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
Grazie Leo ed Alex dei preziosi suggerimenti.
Confesso che al metodo suggerito da Leo non avevo proprio pensato, però se mi fermassi con l'inserimento delle ordinate appena la parte superiore dell'ordinata stessa (relativamente alla mezzeria) è "a pari" della sommità della falsa chiglia, non dovrebbe essere corretto lo stesso ?
Magari una volta a livello potrei appuntare un paio di spilli in basso sulla falsa chiglia, per togliere all'ordinata la "voglia" di scendere ancora ...
Alex, hai ragione, bisognerebbe fare due calcoli e prendere un pò di misure, e comunque questo è un intervento che secondo me andrebbe pianificato prima di incollare le ordinate .....
Mamma mia, già prevedo un mare di dubbi, e questo cantiere interminabile .....
__________________
Ciao
Edo
|
|
|
26-04-12, 01:18 PM
|
#12
|
Utente Senior
Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
|
Quote:
Originariamente inviata da elrond
Confesso che al metodo suggerito da Leo non avevo proprio pensato, però se mi fermassi con l'inserimento delle ordinate appena la parte superiore dell'ordinata stessa (relativamente alla mezzeria) è "a pari" della sommità della falsa chiglia, non dovrebbe essere corretto lo stesso ?
Magari una volta a livello potrei appuntare un paio di spilli in basso sulla falsa chiglia, per togliere all'ordinata la "voglia" di scendere ancora ...
|
Non e' detto che portando la parte superiore a livello del ponte sia la soluzione giusta, perche' l'ordinata potrebbe non essere precisa e quindi ti porterebbe a posizionarla piu' alta / bassa rispetto al giusto, modificando cosi' leggermente la forma dello scafo. Con il sistema suggerito da Leo-zd invece sei piu' preciso e sicuro. Potresti anche capirlo tracciando la linea che la parte inferiore delle ordinate forma a ridosso della falsachiglia, magari aiutandoti con un listello. Se e' una linea armoniosa senza gobbe vuol dire che sono posizionate alla giusta altezza, in caso contrario agisci di conseguenza.
Quote:
Originariamente inviata da elrond
Alex, hai ragione, bisognerebbe fare due calcoli e prendere un pò di misure, e comunque questo è un intervento che secondo me andrebbe pianificato prima di incollare le ordinate .....
:
|
Un piccolo calcolo preliminare lo puoi fare subito, giusto per vedere come agire a riguardo. (se ad esempio devi togliere la parte di chiglia che poi andrai a a sostituire in massello etc etc), ma il tutto ti consiglio di montarlo a fasciame completo (considerando anche lo spessore dello stesso nei calcoli), in questo modo riesci anche a simulare la battura e l'estetica finale, seppur con un accorgimento banale ne trae enorme vantaggio.
Spero di essermi spiegato chiaramente, nel caso avessi dubbi non esitare a porre domande.
Sembra incasinato ma in realta' e' molto piu' semplice farlo che spiegarlo.
Vai alla grande!!
Alex
Ultima modifica di Tuvok; 26-04-12 a 03:46 PM
|
|
|
26-04-12, 03:31 PM
|
#13
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
Perfetto Alex.
Ti sei spiegato benissimo.
Ce provo .....
__________________
Ciao
Edo
|
|
|
27-04-12, 06:17 PM
|
#14
|
Utente Junior
Registrato dal: Apr 2012
residenza: Napoli
Messaggi: 13
|
Quote:
Originariamente inviata da Tuvok
Potresti anche capirlo tracciando la linea che la parte inferiore delle ordinate forma a ridosso della falsachiglia, magari aiutandoti con un listello. Se e' una linea armoniosa senza gobbe vuol dire che sono posizionate alla giusta altezza, in caso contrario agisci di conseguenza.
|
Se ho ben compreso (grazie ancora dei preziosi suggerimenti), di ogni ordinata in opera ho tracciato a matita, sulla falsa chiglia, prima il centro dello spessore e poi il livello della parte inferiore, ed ho unito i punti così ottenuti tramite un righello.
Mi sembra che la linea sviluppata non faccia gobbe "strane" ed abbia un'avviamento abbastanza buono ...
__________________
Ciao
Edo
|
|
|
27-04-12, 10:16 PM
|
#15
|
Utente Senior
Registrato dal: Aug 2009
residenza: Torino
Messaggi: 1,665
|
Scusa per il ritardo, buon cantiere!
__________________
"Il cielo stellato sopra di me, la legge morale dentro di me." Immanuel Kant.
|
|
|
