una tartana ligure in cantiere a trieste ???

barbanane · 23-05-11, 05:58 PM

Salve a tutti,specialmente al molto...utile albatros.
dopo un po di tempo rieccomi qua con uno squero che sarebbe dovuto
iniziare a metà gennaio,ma uno strappo al gran dorsale ha posticipato a ieri.
ho cominciato ieri la ormai nota (grazie ad Albatros) tartana.
il legno che sto usando per la chiglia e penso anche per il timone è il teak,
mentre per le costole userò il rovere.
per complicarmi la vita userò solo seghetto da traforo per tutti i tagli del legno.
ho visto che il buon Albatos è molto avanti con il lavoro,e questo mi permetterà di usufruire di molte foto e spero ...molti consigli.
al più presto metterò delle foto per farvi vedere come procede il lavoro.
il lavoro non sarà molto veloce perchè mi ci posso dedicare solo i fine settimana.
un saluto a tutti e a presto

Miniature di Beldegg

Albatros · 23-05-11, 08:51 PM

Ciao barbanane, in bocca al lupo per il nuovo cantiere.
Tienici aggiornati sul tuo cantiere ed inserisci le foto al più presto.
Il tempo è un grosso problema, anche io difficilmente riesco a mettere le mai sul mio modello in mezzo alla settimana, ma si fa quello che si può.

Mauro

pimini · 24-05-11, 10:33 AM

Ciao Barbanane, buon cantiere!

aspettiamo le foto dei primi "tagli"

barbanane · 24-05-11, 02:04 PM

ciao a tutti,e grazie degli incoraggiamenti.
avendo avuto un pò di tempo ieri sera ho
segato un paio di pezzi della chiglia,devo
dire che il teak si taglia molto facilmente
e che le venature non sono male.
ciao con le prossime novità
a presto max

Miniature di Beldegg

barbanane · 25-05-11, 03:31 PM

ciao a tutti,
due quesiti per Albatros:
la battura sui vari pezzi della chiglia,mi consigli di farli prima di segare i pezzi?
pensavo di usare una fresa a cono per fare il canale,che dici?
grazaie della pazienza
ciao a tutti

Miniature di Beldegg

Albatros · 25-05-11, 09:19 PM

Sul mio modello, la battura l'ho realizzata dopo aver tagliato i vari pezzi che compongono la chiglia ed è stata realizzata con un arnese autocostruito che và strofinato sulla chiglia. con pazzaggi succesivi si ottine una battura decente. Sul mio topic puoi vedere questo arnese (struscino o qualche cosa del genere) che ho ricopiato da altri modellisti ed è ottimo per la parte della chiglia dove la battura è parallela alla chiglia, mentre a prua e poppa bisogna arrangiarsi un pò.
Realizzarla con una fresa? si è possibile e sicuramente viene anche più precisa, ma bisogna avere una fresa montata su di una supporto a colonna altrimenti a mano non viene bene.
Comunque fai qualche prova e vedi la tecnica che più ti soddisfa.

barbanane · 26-05-11, 08:12 AM

caro albatros...come sempre gentile,rapido ed esaustivo.
appena riesco cercherò l'attrezzo di cui parli e vedrò di realizzarne uno.
ciao e buona giornata

Miniature di Beldegg

barbanane · 27-05-11, 06:21 PM

...ieri dopo le 21 sono riuscito a tagliare i vari pezzi della chiglia.
spero domani o massimo domenica di postare qualche foto dello
squero.
un saluto a tutti max

Miniature di Beldegg

barbanane · 28-05-11, 03:51 PM

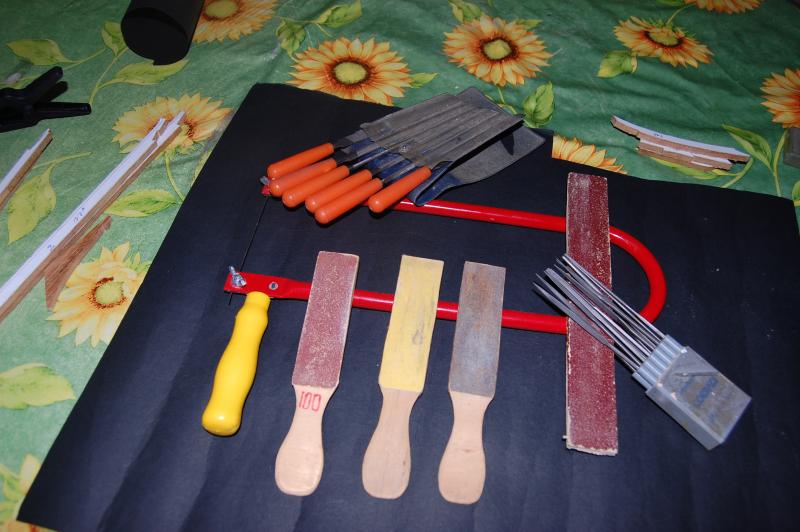

pezzi della chiglia pronti per essere passati con la carta vetrata,qualche pezzo incollato ed i potenti e molto tecnologici mezzi del cantiere
ciao a tutti

barbanane · 29-05-11, 03:31 PM

ciao a tutti
come potete vedere i lavori procedono con calma
ma procedono.
forse è ancora presto per chiedere dei commenti.
ed ora la domanda(caro albatros si... conto le domande che
ti faccio,così a fine cantiere saprai quante volte mandarmi
a quel paese) come ti sei regolato per la costruzione delle
costole.
ogni costola sul disegno è a tratto continuo e tratteggiato
che se non sbaglio servono a farle doppie,come ti sei comportato.
io pensavo di incollare i vari pezzi di ogni costola e poi segarli
con gli incastri a palella (spero di essere stato chiaro nella spiegazione)
ti ringrazio ciao
ciao a tutti max

www.belòdegg.altervista.org

Albatros · 30-05-11, 06:10 PM

Quote:

Originariamente inviata da barbanane

....
ed ora la domanda(caro albatros si... conto le domande che
ti faccio,così a fine cantiere saprai quante volte mandarmi
a quel paese) come ti sei regolato per la costruzione delle
costole.
ogni costola sul disegno è a tratto continuo e tratteggiato
che se non sbaglio servono a farle doppie,come ti sei comportato.
io pensavo di incollare i vari pezzi di ogni costola e poi segarli
con gli incastri a palella (spero di essere stato chiaro nella spiegazione)

La realizzazione delle costole non è molto complicata, per lo mano con la tecnica che ho utilizzato io e dovrebbe essere riportata passo/passo sul mio topic.
Sul progetto le linee riportate per intero sono quelle a vista, mentre quelle tratteggiate sono quelle che restano nascoste alla vista.
Il consiglio che ti posso dare è di non eseguire l'angolo di quartabuono in quanto quello riportato sul disegno è errato. Dovrai ricavartelo tu una volta posizionata la costola all'interno del cantiere, ..... a proposito, non vedo ancora il cantiere, ma l'hai realizzato?

Mauro

barbanane · 31-05-11, 01:08 PM

Quote:

Originariamente inviata da Albatros

La realizzazione delle costole non è molto complicata, per lo mano con la tecnica che ho utilizzato io e dovrebbe essere riportata passo/passo sul mio topic.
Sul progetto le linee riportate per intero sono quelle a vista, mentre quelle tratteggiate sono quelle che restano nascoste alla vista.
Il consiglio che ti posso dare è di non eseguire l'angolo di quartabuono in quanto quello riportato sul disegno è errato. Dovrai ricavartelo tu una volta posizionata la costola all'interno del cantiere, ..... a proposito, non vedo ancora il cantiere, ma l'hai realizzato?

Mauro

ciao Albatros.
sono andato a vedere il tuo topic,e il passo/passo è molto esaustivo.
si può dire che non abbia ancora iniziato come vedi dalle foto e le
incongruenze da disegno a disegno iniziano già a presentarsi.
prima di segare i pezzi, come si vede incollo i vari disegni per non fare errori,
ma una volta posizionati i pezzi segati sul disegno della TAV. 8 ho visto che il paramezzale che ho tagliato(in due pezzi)risulta più lungo di 0,5CM.
per fortuna che prima di incollare i pezzi li misuro almeno 5 o 6 volte.
il cantiere c'è ma avendo poco spazio verrà messo sul piano di lavoro appena finita la chiglia.
grazie Albatros e come sempre sei molto gentile e paziente.
ciao a tutti max

Miniature di Beldegg

barbanane · 06-06-11, 01:39 PM

ciao a tutti.
in questo fine settimana i lavori sono proseguiti.
ho rimediato alle misure pazze del paramezzale
rifacendo i pezzi,ho incollato tutti i pezzi della
ruota di prua.e i pezzi di poppa.
non ho messo foto perchè non c'è niente da
fotografare.
in settimana recupero il legno (rovere) per fare
le costole...imposterò foto.
ciao a tutti max

Miniature di Beldegg

barbanane · 15-06-11, 11:00 AM

passato un po di tempo rieccomi con la tartana.
fatta la battura,ho usato una fresa conica su un piccolo trapano.
per aiutarmi ho fatto delle guide dove facevo scorrere la fresa,al più presto posterò delle foto.
ora inizierò a segnare i vari quinti e a segarli.
mi spiace che questo cantiere non sia correlato da molte foto,ma purtroppo il tempo è quello che è.
ciao a tutti max

Miniature di Beldegg

barbanane · 29-06-11, 01:34 PM

ciao a tutti.
dopo aver preparato la chiglia ho messo mano alle costole.
devo dire che seguendo i consigli di ALBATROS (il maiuscolo
è d'obbligo) la preparazione dei quarti non dà problemi (almeno
con quelle centrali).
ora alcuni quesiti;prendendo ad esempio le costole 9 AV / 10AV
dove ci sono molte linee e quella tratteggiata è interna e più
alta dell'incastro della chiglia come mai?io che linea devo seguire
nel taglio dei quinti?
P.S.
caro ALBATROS continuo a seguire il tuo lavoro con molto interesse.
tanti complimenti.
ed ora le foto
