[ARSENALE] La belle 1684 monografia di Jean Boudriot

[SergioD]

cioa non intendo proseguire oltre qua per non recare disturbo al normale andamento del lavoro che sta svolgendo grisuzone .vogliate scusarmi ma eventualmente qua insellatura dei ponti olandesi del XVII secolo

[grisuzone]

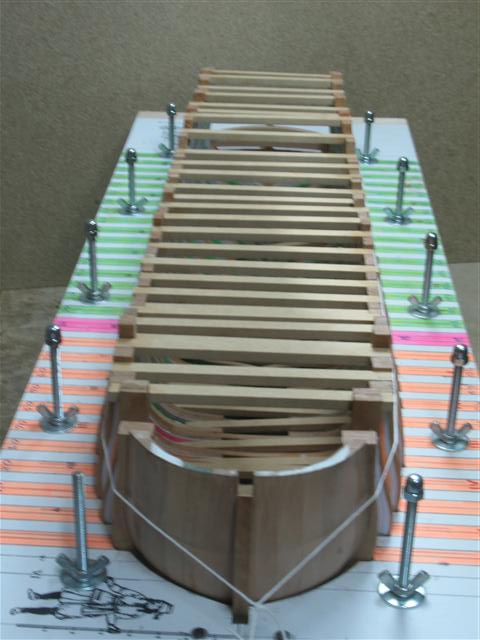

Eccovi qualche foto dell'avanzamento lavori... Dopo aver definitivamente incollato le due parti della chiglia.. ho messo tre cavicchi di rinforzo.. dopodicchè finalmente tutto definitivamente nello scalo... ho iniziato pian piano ad incollare i quinti cercando di rispettare perfettamente lo squadro e la centratura... pensavo fosse più facile... ma comunque pian piano c'è l'ho fatta... ho cercato di creare una spazio di maglia uniforme... usando dei distanziali posizionati sia alla base (madiere) che all'altezza del ponte, oltre a quelli incollati agli estremi degli scalmotti.
ora fatto questo lascio per un pò a "Riposare" la Belle... mi devo dedicare alla Sovereign....

[pimini]

Ottimo lavoro, Angelo!
E' impressionante la quantità dei quindi (scusa il bisticcio di parole ...)

[grisuzone]

Piccolo avanzamento... dopo aver "inserito" i riempimenti dietro i parasartie.. ho incollato un listello che corre lungo tutto il profilo esterno... ora non mi resta che tagliare i finti bagli ...distanziali di maglia... e procedere con l'iserimento dei cavicchi di rinforzo sui madieri.. e poi via con la levigatura.

[lucas0266]

Originariamente inviata da grisuzone

Piccolo avanzamento... dopo aver "inserito" i riempimenti dietro i parasartie.. ho incollato un listello che corre lungo tutto il profilo esterno... ora non mi resta che tagliare i finti bagli ...distanziali di maglia... e procedere con l'iserimento dei cavicchi di rinforzo sui madieri.. e poi via con la levigatura.

Gran bel lavoro Angelo, volevo chiederti,, il listello non l'avrai incollato troppo in basso?di solito viene incollato sulla sommità superiore delle costole, non vorrei che ti sia di intralcio quando inizierai a carteggiare,,
e poi per carteggiare dovrai toglierlo dal cantiere e lavorare alnche a scafo rovesciato, hai previsto dei sostegni adeguati?
Ciao..............Luca

[grisuzone]

No Luca ...forse sarà una cattiva angolazione della foto.. ma il Listello è incollato esattamente nel punto più alto... e comunque oltre a quello ora ne ho incollato altri due per lato scendendo verso la chiglia... sempre sul lato esterno... questo per rinforzare per bene lo scafo .. questo perchè ho iniziato a levigare la parte interna e posso confermarti che è davvero dura.. non pensavo fosse così difficoltoso... ho realizzato vari tamponi in legno di varie forme con incollata su carta vetro grana 40 e 60... per sgrossare...
comunque dopo aver rifinito tutto l'interno andrò ad incollare il paramezzale e dopo i dormienti.. solo dopo lo scafo verrà estratto dallo scalo e verranno rimossi i listelli per effettuare la levigatura all'esterno... quindi comunque non creano alcun intralcio.. proprio perchè verranno scollati..servono solo per rinforzare per la levigatura interna.. pentre appunto quando farò quella esterna ci saranno i dormienti che faranno da rinforzo.
ciao

[lucas0266]

Originariamente inviata da grisuzone

No Luca ...forse sarà una cattiva angolazione della foto.. ma il Listello è incollato esattamente nel punto più alto... e comunque oltre a quello ora ne ho incollato altri due per lato scendendo verso la chiglia... sempre sul lato esterno... questo per rinforzare per bene lo scafo .. questo perchè ho iniziato a levigare la parte interna e posso confermarti che è davvero dura.. non pensavo fosse così difficoltoso... ho realizzato vari tamponi in legno di varie forme con incollata su carta vetro grana 40 e 60... per sgrossare...
comunque dopo aver rifinito tutto l'interno andrò ad incollare il paramezzale e dopo i dormienti.. solo dopo lo scafo verrà estratto dallo scalo e verranno rimossi i listelli per effettuare la levigatura all'esterno... quindi comunque non creano alcun intralcio.. proprio perchè verranno scollati..servono solo per rinforzare per la levigatura interna.. pentre appunto quando farò quella esterna ci saranno i dormienti che faranno da rinforzo.
ciao

ok. perfetto....grazie

[grisuzone]

I Lavori nel cantiere Proseguono sempre (non si sono mai fermati) purtroppo aggiornamenti non ne ho.. perchè si tratta di studi e Prove su legni di scarto per capire quello che dicono i Piani.... ci metto un pò di tempo..ma quando mi è tutto chiaro realizzo tutto al meglio ...prove..prove.. e prove.. ricerche studi... e visione di tutti i modelli che si trovano in rete...questo è il prezzo da pagare per la poca esperienza...ma in questo modo per ogni pezzo che realizzo poi ho le idee chiarissime... e vedo e comprendo i piani....molto più chiaramente.
Appena ho Novità posto aggiornamenti.

[grisuzone]

In questo periodo.... il cantiere è andato avanti ..i maestri d'ascia e gli operai lavorano sempre
purtroppo tutto il tempo lo sto passando a carteggiare e levigare interno ed esterno dello scafo.... non pensavo occorresse tanto lavoro....se non erro Frolich dice che è il lavoro più ingrato per un modellista.... bene tra una levigatura e l'altra per far riposare le mie dita (consumate) ho terminato di realizzare gli scalmotti di volta ed il relativo massiccio con il foro della Losca.... per poter effettuare il foro della losca con la giusta angolazione mi sono creato una Dima Morsa alla giusta angolazione dove ho inserito e bloccato tutto il massiccio e poi ho effettuato il foro... ecco qualche foto.
Gli scalmi di volta sono 8 ogniuno realizzato in due parti accoppiate con palella semplice... il massiccio è realizzato con 6 scalmi accoppiati

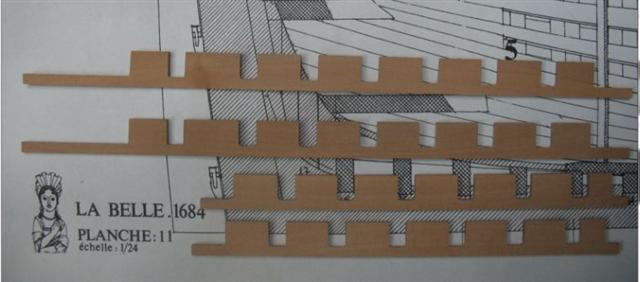

Scalmi di volta

Il Massiccio

Il Massiccio con il foro della losca realizzato

La morsa che ho usato per realizzare il foro

Tutti le parti realizzate che andrò a rifinire ed incollare quando sarà il momento.....per ora ancora ho da LEVIGARE

[lucas0266]

Originariamente inviata da grisuzone

In questo periodo.... il cantiere è andato avanti ..i maestri d'ascia e gli operai lavorano sempre
purtroppo tutto il tempo lo sto passando a carteggiare e levigare interno ed esterno dello scafo.... non pensavo occorresse tanto lavoro....se non erro Frolich dice che è il lavoro più ingrato per un modellista.... bene tra una levigatura e l'altra per far riposare le mie dita (consumate) ho terminato di realizzare gli scalmotti di volta ed il relativo massiccio con il foro della Losca.... per poter effettuare il foro della losca con la giusta angolazione mi sono creato una Dima Morsa alla giusta angolazione dove ho inserito e bloccato tutto il massiccio e poi ho effettuato il foro... ecco qualche foto.
Gli scalmi di volta sono 8 ogniuno realizzato in due parti accoppiate con palella semplice... il massiccio è realizzato con 6 scalmi accoppiati
Scalmi di volta

Il Massiccio

Il Massiccio con il foro della losca realizzato

La morsa che ho usato per realizzare il foro

Tutti le parti realizzate che andrò a rifinire ed incollare quando sarà il momento.....per ora ancora ho da LEVIGARE

Bravo Angelo,,
bellissimo lavoro, anche la morsa, ottima soluzione....

Ciao

[Bianca]

Dire che sono affascinato dalla tua recisione è poco, Bravo!

Ottimo lavoro Angelo.

[grisuzone]

Posto qualche foto per portare il cantiere allo stato attuale...i progressi fatti sembrano pochi ma di lavoro dietro c'è nè tantissimo

Ho completato tutto il complesso di poppa con i relativi scalmi

Incollate soglie e soprasoglie dei sabordi ed anche i dormienti del ponte e del falso casseretto

ed in questi ultimi giorni ho realizzato le spalle traforate che andranno a chiudere gli spazi tra gli scalmotti aldisotto del capodibanda

[lucas0266]

Originariamente inviata da grisuzone

Posto qualche foto per portare il cantiere allo stato attuale...i progressi fatti sembrano pochi ma di lavoro dietro c'è nè tantissimo

Ho completato tutto il complesso di poppa con i relativi scalmi

Incollate soglie e soprasoglie dei sabordi ed anche i dormienti del ponte e del falso casseretto

ed in questi ultimi giorni ho realizzato le spalle traforate che andranno a chiudere gli spazi tra gli scalmotti aldisotto del capodibanda

Stavo riguardando il tuo cantiere ,,
stai procedendo alla grande Angelo ................

[grisuzone]

Grazie Luca... ci sto mettendo tutto il mio impegno cercando di dare il massimo delle mie possibilità .... ma di tempo c'è ne vuole che c'è ne vuole .... poi ho anche l'altro cantiere che non ho certo abbandonato ...
ciao
