07-03-11, 03:00 PM
|
#46
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
a prua, dove hai segnato,sarebbe il "tagliamare" e/o "sperone" ecco,io non l'ho rivestito in seguito,perche' dalla linea di "galleggiamento"in su deve essere verniciato nero ed invece sempre dalla linea in giu' chi lo lascia a vista(io ho solo dato olio paglierino) oppure chi mette le piastrine di rame.
percio' puoi ancora per il momento tralasciare quel particolare,ci pensi ed in seguito eseguirai come credi.
ciao.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
07-03-11, 05:11 PM
|
#47
|
Utente Senior
Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
|
Ciao Dany!
Innanzi tutto ti chiedo scusa per aver dimenticato le foto
Purtroppo ho installato un computer nuovo di zecca, e prima che rimetta in attività quello vecchio (dove si trovano le foto che dovevo allegare) ci vorrà un po' di tempo.
Ti descrivo la zona che devi controllare: è una fascia che parte dal ponte e va giù per circa 5 cm. Se ci fossero scalini, livellali attentamente o le asperità ti rimarranno anche dopo la posa del secondo fasciame.
Riguardo alla questione chiglia e fasciame:
Scusa... allora, per chiglia, ruota di prua ecc, intendevo praticamente il pezzo su cui hai incastrato le ordinate, la spina dorsale del tuo modello.
Questo pezzo, come avrai visto, in alcuni punti sporge dallo scafo e rimane in piena vista. Nella parte a prua hai una curva (ruota di prua) su cui si innesta un "becco" sporgente (sperone). In basso per tutta la lunghezza della nave hai la chiglia. A poppa, un tratto dritto e verticale (dritto di poppa) si va ad incastrare sotto lo specchio di poppa (dove ci sono tutte quelle finestre).
Ora, questi pezzi rimangono visibili quindi potrebbe essere necessario rivestirli oppure no. In ogni caso, mi faccio perdonare con una foto che mostra come deve essere il risultato finale dopo la posa del secondo fasciame.
Come vedi, tra il dritto di poppa e il fasciame non c'è alcuno scalino, sono entrambi sullo stesso livello. Per questo dicevo: valuta se è il caso di carteggiare energicamente il primo fasciame, prima di ritrovarti uno scalino magari di 2 mm abbondanti per lato....
|
|
|
08-03-11, 05:13 PM
|
#48
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|

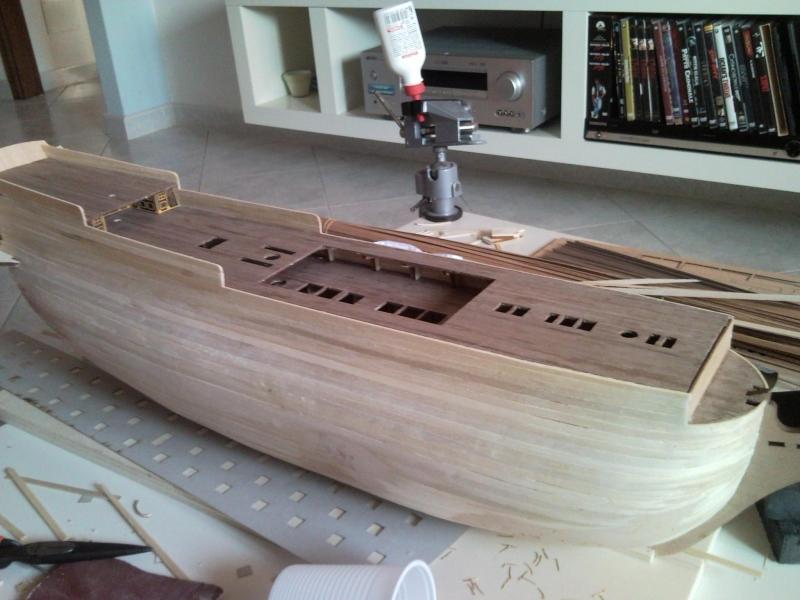

Grazie..........e fatto tesoro dei vostri consigli ed insegnamenti, con orgoglio posto le foto della situazione attuale del veliero
Ripeto che dalle foto non si rende giustizia perfettamente, perchè sembra ci siano più spazi larghi e buchi di quanti ce ne siano in realtà e questo per le ombre più scure in alcuni punti dello stucco o simili........ma ho provveduto per l'ennesima volta (anche se questa volta ho dedicato circa 1h e mezza!) alla "scartavetratura" dell'intero scafo e ancor prima al livellamento con un affilatissimo tagli balsa, e passando il dito non vi è più il minimo scalino. Sono stanco ma orgoglioso :-D
Anche le altezze delle murate sul ponte (se così si chiamanno) sono pressochè uguali.
Ora passerò alla segnatura sui listelli, dell'ingombro delle ordinate per procedere successivamente alla realizzazione dei fori per i cannoni.
(Dalla preziosa esperienza di Dario).
Attendo critiche (positive e negative) nonchè ulteriori suggerimenti!!!
|
|
|
08-03-11, 05:18 PM
|
#49
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
per me critiche..... nessuna!!!
posso solo complimentarmi x il buon lavoro che hai fatto.penso che avrai faticato ma ora che vedi questo primo risultato sarai sicuramente soddisfatto.
buona continuazione.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
08-03-11, 06:17 PM
|
#50
|
Utente Senior
Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
|
Però! Niente male come stai sistemando quel bestione! Mi sembra che non ci sia nulla da dire, avanti così.
Consiglio: anche se la Mantua non te lo dice, è cosa buona e saggia armarsi di matita e centimetro per tracciare i fori dei sabordi e bucarli già ora.
Naturalmente, questo se vuoi realizzare dei sabordi realistici... perché se invece userai le cornici fornite dal kit ti converrà forare a secondo fasciame ultimato
|
|
|
08-03-11, 06:33 PM
|
#51
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|
Si i sabordi vorrei forarli già ora come avevo letto su un post di Dario qualche giorno fa.......ma per utilizzare comunque le cornici del kit, beh non te lo so dire ora....vedremo!! :-D
E grazie comunque ad entrambi perchè mi state incoraggiando...
Vorrei chiedervi una cosa (cavoli un pò mi scoccia dover chiedere qualcosa ad ogni nuovo punto, ma io ste ca..o di istruzioni le odio!!!!):

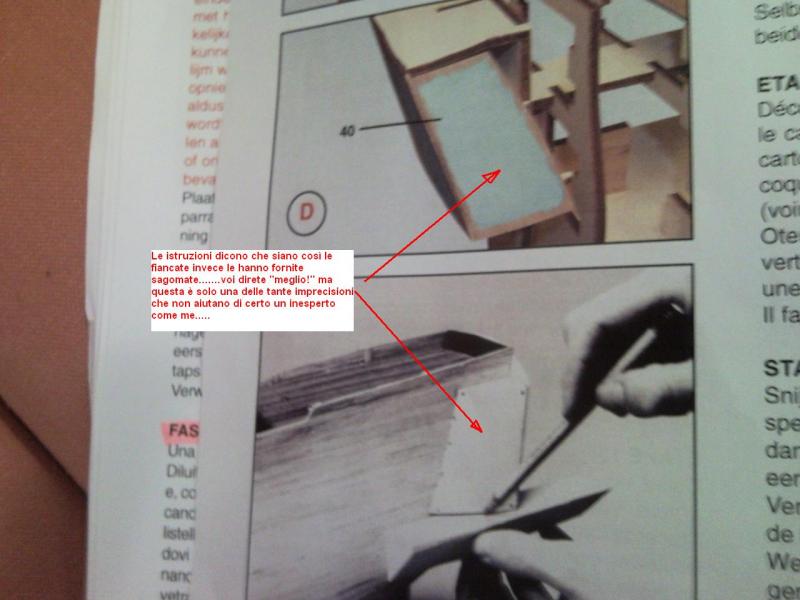

Sto completando la specchiera di poppa, ma dalle istruzioni ci sono un pò di imprecisioni e non so bene se attaccare bene a contatto col rivestimento del fasciame le fiancate del castello di poppa o lasciarle staccate......
ecco le foto
|
|
|
08-03-11, 06:48 PM
|
#52
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
Quote:
Originariamente inviata da danycico81
Si i sabordi vorrei forarli già ora come avevo letto su un post di Dario qualche giorno fa.......ma per utilizzare comunque le cornici del kit, beh non te lo so dire ora....vedremo!! :-D
E grazie comunque ad entrambi perchè mi state incoraggiando...
Vorrei chiedervi una cosa (cavoli un pò mi scoccia dover chiedere qualcosa ad ogni nuovo punto, ma io ste ca..o di istruzioni le odio!!!!):
Sto completando la specchiera di poppa, ma dalle istruzioni ci sono un pò di imprecisioni e non so bene se attaccare bene a contatto col rivestimento del fasciame le fiancate del castello di poppa o lasciarle staccate......
ecco le foto
|
questo e' un altro punto di argomento, anche a me non aderivano i lati dello specchio ,sia posteriormente che sullo scafo.con santa pazienza lima qui e lima li',ho fatto in modo di avvicinare il piu' possibile i pezzi. lo potrai confrontare in alcune foto che ti ho postato in post precedenti.
ciao.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
08-03-11, 07:00 PM
|
#53
|
Utente Senior
Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
|
Però!!! Questa è una novità rispetto ai piani che conoscevo. Con quella sagoma non ti verranno mai a filo delle fiancate... Penso - PENSO perché qui sto andando un po' ad occhio - che ti convenga prima piegare quel pezzo col sistema della candela per adattarlo meglio ai sostegni, poi fissarlo ai medesimi usando anche dei chiodini se necessario, e infine stuccare le fessure con il pastalegno.
Avrai delle bottiglie piatte (a proposito le finestrelle non sono previste?)
Va detto che con le bottiglie piatte mi ci ero scontrata anche io quando ho autocostruito la Victory. Non mi piacevano assolutamente, quindi in quel punto avevo lavorato interamente fuori dai disegni cercando di ricostruire il gioco di volumi originale.
|
|
|
08-03-11, 07:02 PM
|
#54
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|
Come sempre veloce e preciso.......ti ringrazio davvero.....mi sa che però devo aspettare alla fine per ringraziarti per bene, sennò gli amministratori del sito mi ammoniranno per il numero di messaggi scritti!!!
Eheheeh.....tu alla pagina 10 eri già a metà del lavoro della tua Victory nel tuo WIP........io sono ancora all'inizio e le pagine già si susseguono veloci!! Eheeheh!!
Seguirò il suggerimento......
Dai alla prox allora............
|
|
|
08-03-11, 07:07 PM
|
#55
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|
Cavoli....anche tu mi rispondi subito....... ehehehe....... grazie anche a te.......
io penso che debba più che altro limare parecchio come dice Dario, perchè effettivamente non hai il pezzo davanti te Madamelouise....e ti posso dire che le distanze son troppo grandi!!!!
Non è possibile che però non dicano assolutamente nulla le istruzioni a riguardo!!!
Una cosa è considerare qiesto veliero per esperti e una cosa è lasciare assolutamente all'oscuro di dettagli importanti come questo il povero costruttore....
........Se non ci fosse stato questo Forum sarei stato veramente tentato a mollare per paura di costruire una cosa in modo completamente inappropriato e dover buttare 250 euro nel c..so!!!! Avrei atteso chissà quanto prima di ricevere un'illuminazione o più semplicemente il coraggio di tentare a costruire senza alcun suggerimento!!!!
Alla prox anche a te e ..... grazie!!
|
|
|
08-03-11, 09:16 PM
|
#56
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
Quote:
Originariamente inviata da danycico81
Come sempre veloce e preciso.......ti ringrazio davvero.....mi sa che però devo aspettare alla fine per ringraziarti per bene, sennò gli amministratori del sito mi ammoniranno per il numero di messaggi scritti!!!
Eheheeh.....tu alla pagina 10 eri già a metà del lavoro della tua Victory nel tuo WIP........io sono ancora all'inizio e le pagine già si susseguono veloci!! Eheeheh!!
Seguirò il suggerimento......
Dai alla prox allora............
|
non guardare le pagine,io ho il vantaggio che sono in pensione,cosi' di tempo ne ho a iosa. adesso stai entrando in una seconda fase,da me considerata un po piu' complicata,percio' molta calma e a limare,piano piano,a costo di provare il pezzo un milione di volte,non abbiamo altre chanche.poi se entri in difficolta' ne verremo fuori,vedrai , con delle foto ed altro.
sappi che non c'e' nulla di impossibile e tutto risolvibile ,basta volerlo.
buona serata.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
08-03-11, 09:36 PM
|
#57
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|
Ma dai sei in pensione!!???
Pensa che da come scrivevi e dal modo di esprimerti mi ero fatto un'idea che fossi un 40enne.....non so perchè...
Cmq se devo dirti la verità, anche se non ho idea di quello che mi aspetterà più avanti, l'idea della realizzazione dello scafo era quello che mi preoccupava di più, compreso il futuro rivestimento esterno......il resto mi affascina e non mi preoccupa invece.....
........ma ripeto, ancora non so neanche quello che mi aspetta nel dettaglio......

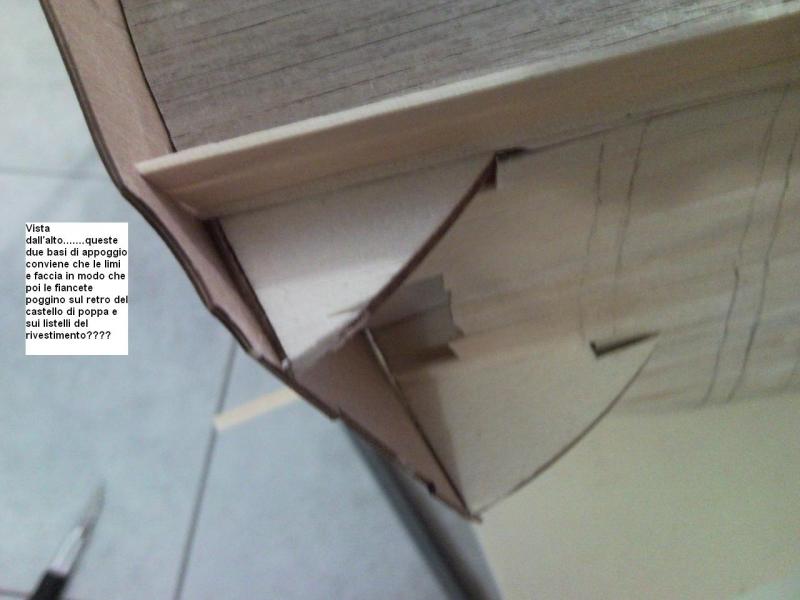

Tornando invece al mio lavoro imminente, oltre a limare come hai detto tu, qua e là le basi di appoggio delle fiancate del castello di poppa, nelle istruzioni c'è scritto anche: ".....sagomate, ricavandoli dal blocchetto triangolare di balsa, i due mensoloni inferiori che incollerete sotto le mensole. vedere foto 4. (ma non si vede nulla dalla foto menzionata)"; inoltre "....Rivestite la mensola inferiore del castello di poppa con i listelli in noce da 1x5 mm. Vedere disegno 12 (ma anche qui il disegno non è che sia molto rappresentativo dei dettagli dato che è riprende da lontano la poppa). Con gli stessi listelli rivestite anche le balaustre. Queste vanno sagomate ricavandone l'esatto profilo dal disegno naturake sulla tavola 4".
In poche parole aiuto!!
Non c'ho capito molto e non so neanche come realizzare dal triangolo di balsa i mensoloni inferiori e di che forma e da dove farli partire......
????
Rispondi pure con tranquillità perchè son cosciente di quanto sia apprensivo e stressante!! Eheeheheh
|
|
|
09-03-11, 08:26 AM
|
#58
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
vediamo di andare per ordine.
per quello a cui fai riferimento....... vedere foto 4...... intendono quello che devi fare x costruire le mensole inferiori laterali di poppa,allora 1 - vai al libretto istruzioni pag.19 - foto 4 - fase 14 ( questo come puoi ricordare io l'ho fatto diversamente)
2 - .....rivestire mensola infer.vedi dis. 12 ...............qui vai alla tavola 2 dis. 12 ti fa vedere giusto la listellatura della parte inf. castello di poppa.
3 - infine tu hai in dotazione un triangolo di balsa x costruire cio' che ti ho detto a inizio messaggio e riportandoti alla figura del libretto dice come fare.
volevo aggiungere che i due pezzi laterali che tu stai limando x accoppiare allo specchio,questi se non ricordo male dovrebbero curvare leggermente x appoggiare bene,potresti farlo scaldando un poco con una candela ,passi sopra la fiamma il pezzo e fai una leggera pressione laterale con le dita, o lo appoggi su un piano che riporti la stessa sagoma di curvatura in modo che prenda la forma semitonda ma mi raccomando....con cautela...
alla prossima.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
10-03-11, 07:25 PM
|
#59
|
Utente
Registrato dal: Jan 2011
Messaggi: 243
|
Ok...........................poppa a posto :-D
Tuttavia ora sono alle prese con i sabordi dei cannoni e probabilmente per la punta del trapano non abbastanza piccola, ho fatto un piccolo casino!!!
Ho rimediato con mezz'ora di lavoro per ricostruire i segmenti di listelli a monte e a valle, che si erano rotte, infilate dentro o saltate via............e ora dopo 9 fori completi e rifiniti ho deciso di lasciare perdere per non fare altri danni...........
cercherò un'altra punta.........voi che dite??
|
|
|
10-03-11, 08:16 PM
|
#60
|
Utente Senior
Registrato dal: Mar 2009
Messaggi: 3,563
|
Quote:
Originariamente inviata da danycico81
Ok...........................poppa a posto :-D
Tuttavia ora sono alle prese con i sabordi dei cannoni e probabilmente per la punta del trapano non abbastanza piccola, ho fatto un piccolo casino!!!
Ho rimediato con mezz'ora di lavoro per ricostruire i segmenti di listelli a monte e a valle, che si erano rotte, infilate dentro o saltate via............e ora dopo 9 fori completi e rifiniti ho deciso di lasciare perdere per non fare altri danni...........
cercherò un'altra punta.........voi che dite??
|
ci sono alcuni metodi x forare i sabordi:
1 segnare a matita il quadrotto e poi forare tenendo tangente la sequenza di fori piccoli,(max1,5 / 2 ), all'interno riga del lato che vai a forare e cosi' di seguito x i restanti altri 3.
2 ti ricavi il centro del quadrotto, poi fori piccoloi (2 mm.) e poi ancora fino ad arrivare a un diam. 4 e rifinire con lima ad ago quadrata.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
|
|
|
