Vecchio 15-01-11, 07:27 PM   #1
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito San Giovanni Battista Dea

Buonasera a tutto il forum,
apro il mio primo WIP navale come da titolo.(ne ho fatti un paio di auto civili nella sezione statico kit di mont.in plastica). Questo è il mio secondo San Giovanni che monto (come se non ne bastasse uno), ma essendo un lavoro su commissione ne approfitto per chiedere dei consigli tecnici. Sono nella fase di rivestimento del ponte superiore, le istruzioni della Dea mi consigliano di simulare il le giunture del tavolato tirando delle linee a 7 cm di distanza ognuna (e fin qui ci siamo). Ma in corrispondenza della grande apertura centrale, dove poi verrà ancorata la scialuppa di salvataggio, questi 7 cm li devo calcolare dal suo bordo? cioè nella realtà la nave veniva prima tutta fasciata e poi venivano ritagliatii vari spazi per accedere ai ponti inferiori?

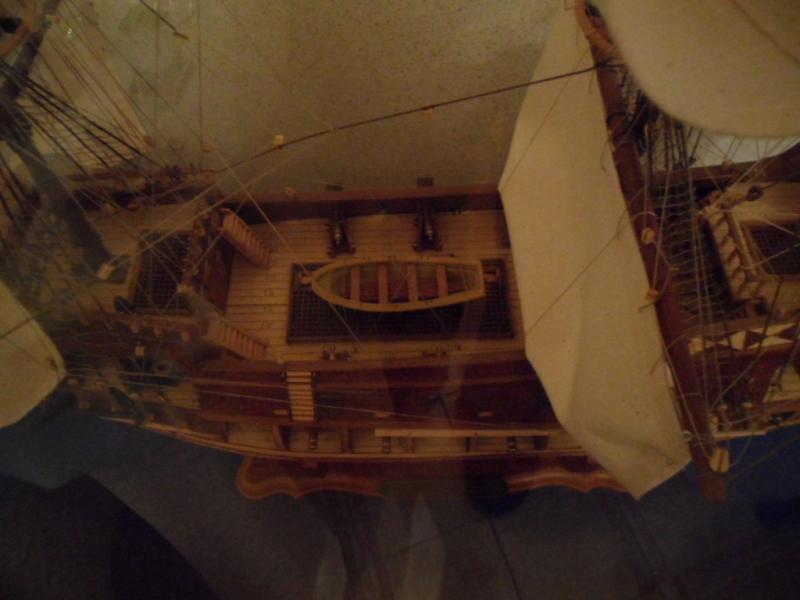

Spero di essermi spiegato, posto le foto della prima nave per vedere se ho fatto bene o no.
Icone allegate
San Giovanni Battista Dea-sam_0026.jpg
mikymodel80 non è in linea   Rispondi quotando
Vecchio 15-01-11, 07:42 PM   #2
Utente Senior

L'avatar di ilvecchiodelmare

Registrato dal: Jul 2010
residenza: Bergamo
Messaggi: 2,441
ilvecchiodelmare inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da mikymodel80 Visualizza il messaggio
Buonasera a tutto il forum,
apro il mio primo WIP navale come da titolo.(ne ho fatti un paio di auto civili nella sezione statico kit di mont.in plastica). Questo è il mio secondo San Giovanni che monto (come se non ne bastasse uno), ma essendo un lavoro su commissione ne approfitto per chiedere dei consigli tecnici. Sono nella fase di rivestimento del ponte superiore, le istruzioni della Dea mi consigliano di simulare il le giunture del tavolato tirando delle linee a 7 cm di distanza ognuna (e fin qui ci siamo). Ma in corrispondenza della grande apertura centrale, dove poi verrà ancorata la scialuppa di salvataggio, questi 7 cm li devo calcolare dal suo bordo? cioè nella realtà la nave veniva prima tutta fasciata e poi venivano ritagliatii vari spazi per accedere ai ponti inferiori?
Spero di essermi spiegato, posto le foto della prima nave per vedere se ho fatto bene o no.
Ciao Miki e benvenuto.
Circa la tua domanda, nella realtà i boccaporti venivano "impostati" già nel momento in cui venivano posati i bagli che avrebbero sostenuto il ponte soprastante, ergo il tavolato veniva posato seguendo gli spazi ottenuti fra i bagli. La storia dei "7 cm" mi sembra poco chiara..semmai è opportuno posare le tavole del ponte sfalsate fra di loro secondo lo schema 1:4 (come nella realtà) e soprattutto avendo cura di non posare tavole di lunghezza eccessiva. Non conosco la scala del tuo modello, ma in genere i tavolati erano formati da tavole lunghe al massimo 5 o 6 metri..per cui non dovrebbe esserti difficile calcolarne la lunghezza in scala. Ciao
__________________
Stefano

http://liberocantiere.forumattivo.it/
ilvecchiodelmare non è in linea   Rispondi quotando
Vecchio 15-01-11, 07:45 PM   #3
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,216
SergioD inizia ad ingranare.
predefinito

ciao .prima veniva costruita tutta l'ossatura e poi avveniva la sistemazione dei corsi . senza tanti giri guarda il la belle e troverai la risposta http://www.musee-marine.fr/public/vi...ale/index.html
SergioD non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:08 PM   #4
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

allora la scala è 1:50, quindi siamo 3,5 metri della realtà. Qui mi viene data una sfalsatura di 1/2, e visto che non è il primo orrore che trovo nelle istruzioni, sarà meglio che faccio qualche ricerca. Vediamo che trovo in giro
mikymodel80 non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:15 PM   #5
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Ho detto una cag........sulla scala mi sà Comunque sui 7 cm c'è qualcosa di poco chiaro nelle istruzioni, guardo meglio in rete e poi vedo che soluzione adottare
mikymodel80 non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:17 PM   #6
Utente Senior

L'avatar di ilvecchiodelmare

Registrato dal: Jul 2010
residenza: Bergamo
Messaggi: 2,441
ilvecchiodelmare inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da mikymodel80 Visualizza il messaggio
allora la scala è 1:50, quindi siamo 3,5 metri della realtà. Qui mi viene data una sfalsatura di 1/2, e visto che non è il primo orrore che trovo nelle istruzioni, sarà meglio che faccio qualche ricerca. Vediamo che trovo in giro
Aspetta, forse ho equivocato io: la dea ti dice di posare delle tavole sul ponte oppure di simulare le tavole segnando il ponte a matita?
A parte questo 3,5 metri mi sembrano scarsi..in scala 1:50 una lunghezza appropriata dovrebbe essere di 10 cm (corrispondenti a 5 metri)..
La sfalsatura 1/2 è improponibile: nella realtà si arrivava persino a 1/6 (1/4 è una via di mezzo generalmente codificata)..
Hai detto bene: non fidarti troppo delle istruzioni..

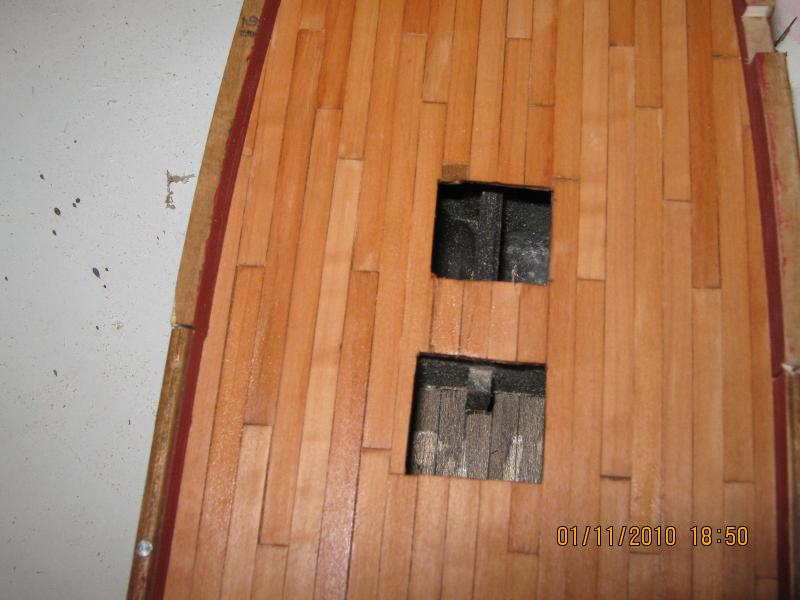

Dai un'occhiata a questo tavolato: è in scala 1:43..
Icone allegate
San Giovanni Battista Dea-tavolato.jpg
__________________
Stefano

http://liberocantiere.forumattivo.it/

Ultima modifica di ilvecchiodelmare; 15-01-11 a 08:22 PM
ilvecchiodelmare non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:28 PM   #7
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

mi dice di simulare le tavole segnando il ponte a matita, è corretto?
mikymodel80 non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:32 PM   #8
Utente Senior

L'avatar di ilvecchiodelmare

Registrato dal: Jul 2010
residenza: Bergamo
Messaggi: 2,441
ilvecchiodelmare inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da mikymodel80 Visualizza il messaggio
mi dice di simulare le tavole segnando il ponte a matita, è corretto?
Beh..diciamo che non è questione di correttezza bensì di che cosa vuoi realizzare..
Secondo me, se fai il tavolato come nella realtà, è tutto il modello che ci guadagna..
__________________
Stefano

http://liberocantiere.forumattivo.it/
ilvecchiodelmare non è in linea   Rispondi quotando
Vecchio 15-01-11, 08:38 PM   #9
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Beh in realtà sfalsare di 1/2 mi sembra un pò bruttino. Faccio 1/4 come consigliato, e poi devo ammettere che fare le tavole come nella realtà è tutta un'altra cosa.........taglio dei pezzi da 10 cm e li sfalso così, credo sembri una cosa + attraente, a breve posto le foto
mikymodel80 non è in linea   Rispondi quotando
Vecchio 17-01-11, 12:16 PM   #10
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Quote:
Originariamente inviata da mikymodel80 Visualizza il messaggio
Beh in realtà sfalsare di 1/2 mi sembra un pò bruttino. Faccio 1/4 come consigliato, e poi devo ammettere che fare le tavole come nella realtà è tutta un'altra cosa.........taglio dei pezzi da 10 cm e li sfalso così, credo sembri una cosa + attraente, a breve posto le foto
Hai scelto la soluzione migliore e più aderente alla realtà!
Buon cantiere e buon vento
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 18-01-11, 10:13 AM   #11
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Buongiorno,
ieri ho provveduto a rivestire quasi tutto il fasciame di coperta col sistema 1/4, direi non male....ho letto che è ancora + realistico ripassare la matita sui bordi di ogni listello per evidenziare meglio il fasciame, avete invece qualche consiglio per riprodurre la chiodatura del fasciame? Per quanto riguarda i ponti superiori che sono + corti di dei 5 metri reali, avrei pensato di rivestirli in tutta la lunghezza e simulare la chiodatura solo agli estremi. Qualche consiglio anche qui?
Un grazie a tutti per i consigli e buon modellismo
mikymodel80 non è in linea   Rispondi quotando
Vecchio 18-01-11, 09:23 PM   #12
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Finito il primo ponte (quello inferiore), speriamo domani di poter fotografare. Nessuno sà dirmi qualcosa riguardo la chiodatura sul ponte? Quì di seguito la foto del precedente modello che ho montato per capire che lavoro ho fatto
Icone allegate
San Giovanni Battista Dea-dsc00886.jpg
mikymodel80 non è in linea   Rispondi quotando
Vecchio 23-01-11, 05:58 PM   #13
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

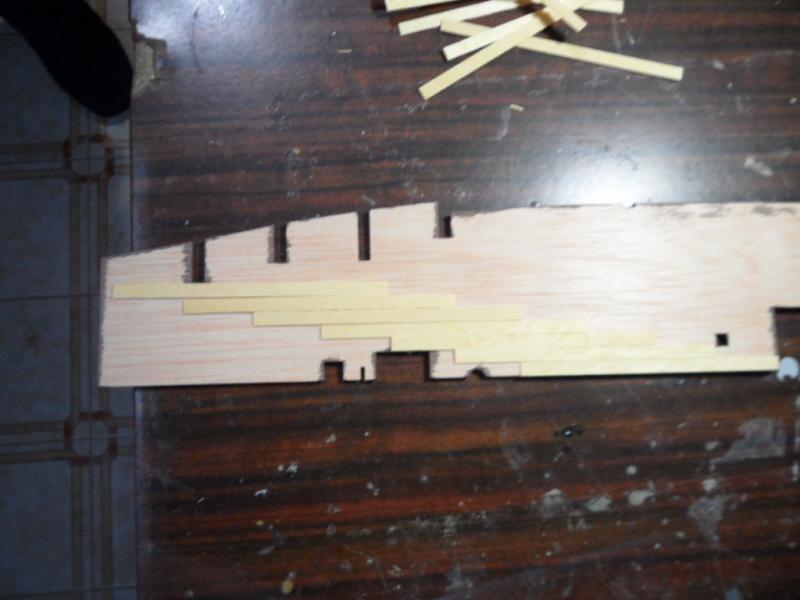

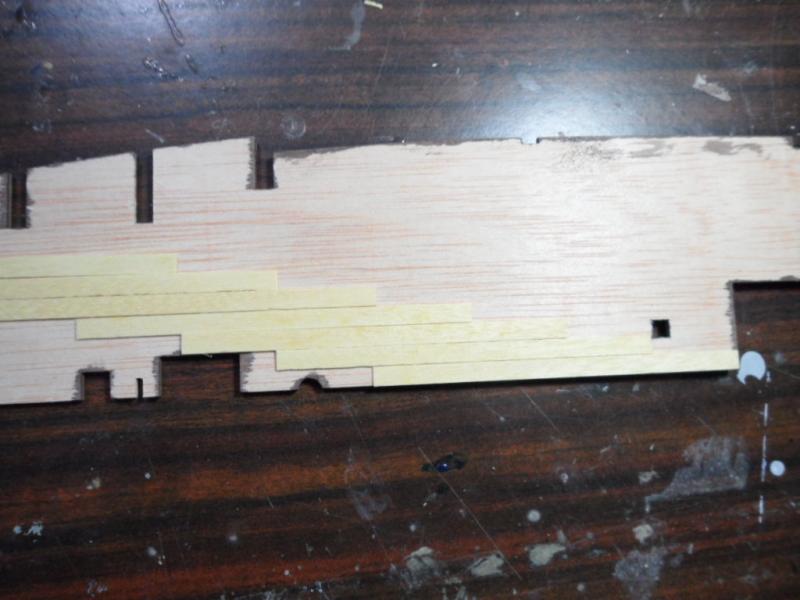

rieccomi con l'inizio del rivestimento del ponte superiore col sistema 1/4, unico dubbio riguarda i listelli in corrispondenza delle aperture dei boccaporti che in alcuni casi risultano troppo corti, ma non credo ci sia una soluzione di continuità, voi che pensate?
mikymodel80 non è in linea   Rispondi quotando
Vecchio 23-01-11, 06:01 PM   #14
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Non riesco a caricare le foto scusate, ma noon sò se è un problema di forum o del mio pc.
mikymodel80 non è in linea   Rispondi quotando
Vecchio 23-01-11, 06:16 PM   #15
Utente Senior

Registrato dal: Jul 2010
residenza: Caltanissetta
Messaggi: 1,473
mikymodel80 inizia ad ingranare.
predefinito

Ok footo caricate, era un problema di dimensioni
Icone allegate
San Giovanni Battista Dea-sam_0044.jpg   San Giovanni Battista Dea-sam_0045.jpg
mikymodel80 non è in linea   Rispondi quotando
