predefinito [ARSENALE] La belle

Ciao a tutti,
vedendo qua e la le realizzazioni di altri modellisti, sono rimasto affascinato dai modelli d'arsenale.
Tra i modelli osservati , per dimensione e complessità la scelta è ricaduta sul "La Belle"

[ARSENALE] La belle-la-belle.jpg


Sono riuscito a trovare on line le linee d'acqua. Sto lavorando su CAD 3D per progettarne i vari pezzi in scala 1/50.

[ARSENALE] La belle-hull3d_5.jpg [ARSENALE] La belle-hull3d_5_2.jpg

Un esempio di un quinto ricavato dal modello

[ARSENALE] La belle-test-quinto-1.jpg

forse stasera riesco a terminare la parte a poppa.


Luis


Ultima modifica di trinchetto; 28-03-11 a 05:47 PM
Bela Luis non è in linea   Rispondi quotando
Vecchio 17-08-10, 06:53 PM   #2
Utente Junior

L'avatar di fabiog50

Registrato dal: May 2009
residenza: La Spezia
Messaggi: 31
fabiog50 è un newbie...
predefinito

Complimenti Luis,
sia per la scelta del modello che per la tua abilità con il CAD 3D.
Aspetto con interesse l'evoluzione del progetto, La Belle è una nave poco proposta almeno in europa e questo aumenta la curiosità.
Mi ha anche sorpreso la foto del modello in arsenale che hai proposto, uno dei pochi che abbia visto completi di attrezzatura.
Saluti
Fabio
__________________
Un saluto dalla riviera di levante
fabiog50 non è in linea   Rispondi quotando
Vecchio 17-08-10, 07:10 PM   #3
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

Un applauso per l'uso della computer grafica 3D!
Io sto ancora annaspando con Adobe Photoshop...
madamalouise non è in linea   Rispondi quotando
Vecchio 17-08-10, 07:22 PM   #4
Utente Senior

L'avatar di Tuvok

Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,326
Tuvok inizia ad ingranare.
predefinito

Seguo stupito dall'abilita'!

Complimenti!


alex

Ultima modifica di Tuvok; 26-08-10 a 05:09 PM
Tuvok non è in linea   Rispondi quotando
Vecchio 17-08-10, 07:36 PM   #5
Utente Senior

L'avatar di Alby95

Registrato dal: Feb 2009
residenza: Reggio Calabria
Messaggi: 1,749
Alby95 è un newbie...
predefinito

Quote:
La Belle è una nave poco proposta almeno in europa e questo aumenta la curiosità.
Veramente è un bastimento francese, esiste una stupenda monografia dell'ANCRE che contiene i piani di costruzione in scala 1:24. Un modello della Belle è stato costruito dal francese Bernard Frolich e da altri numerosi modellisti francesi. In francia essendo che la monografia fa parte della collana dell'ANCRE è un modello che va molto di moda. Insomma, girovagando in qualche sito francese se ne trovano parecchie di Belle.

Ciao Alberico



Alby95 non è in linea   Rispondi quotando
Vecchio 17-08-10, 08:16 PM   #6
Utente Senior

L'avatar di Albatros

Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
Albatros è un newbie...
predefinito

Ciao Bela Luis, con il pc ci sai veramente fare, ma un modello in arsenale ha molte altre complicazioni, con quali monografie ti stai autando?

Mauro
Albatros non è in linea   Rispondi quotando
Vecchio 18-08-10, 01:01 AM   #7
Utente

L'avatar di Bela Luis

Registrato dal: Aug 2010
residenza: Milano
Messaggi: 133
Bela Luis è un newbie...
predefinito

In molti forum anche italiani, si trovano i log di costruzione che ne fanno comprendere le caratteristiche e le modalità di costruzione.

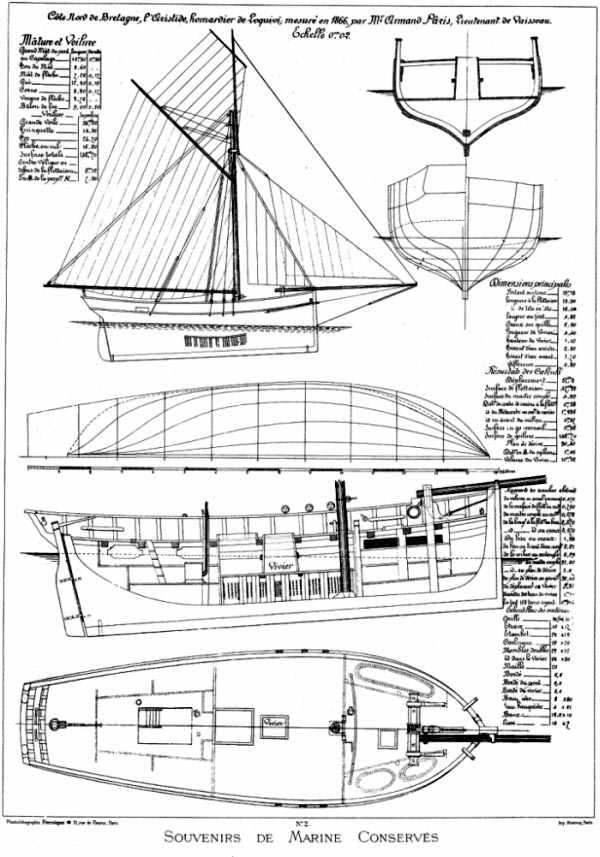

Non sono nuovo all'autocostruzione totale. Il mio precedente modello partiva da una sola scheda

[ARSENALE] La belle-aristide.jpg

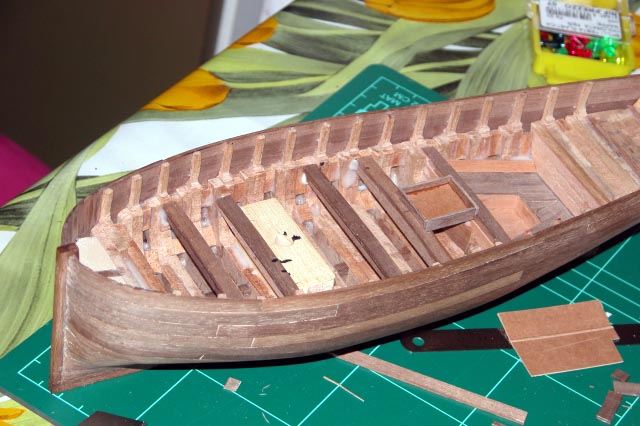

da cui mi sono ricavato un piano costruttivo in scala 1/50 e realizzato il modello con un pò di ricerche sui metodi costruttivi del periodo. (Qualche errore c'è di sicuro ma pazienza )

[ARSENALE] La belle-dscn8387.jpg [ARSENALE] La belle-dscn9044.jpg [ARSENALE] La belle-dscn9112.jpg
[ARSENALE] La belle-pompe_di_sentina_dscn9701.jpg [ARSENALE] La belle-alberatura_dscn0014.jpg

IL risultato finale è stato il seguente:

[ARSENALE] La belle-dscn2946.jpg [ARSENALE] La belle-dscn2943.jpg [ARSENALE] La belle-dscn2944.jpg

Ora parto per questa nuova impresa, la cosa che al momento mi preoccupa è la difficoltà costruttiva per relizzare i quinti in scala 1/50, che vuole dire uno spessore di 3mm per una sezione che va da 3 a 2 mm

Vedremo...
comunque la monografia per ora non l'ho comprata. Se servirà ...

Luigi

Ultima modifica di Bela Luis; 18-08-10 a 01:21 AM
Bela Luis non è in linea   Rispondi quotando
Vecchio 18-08-10, 08:57 AM   #8
Utente Senior

L'avatar di capitan red

Registrato dal: Mar 2009
Messaggi: 3,561
capitan red inizia ad ingranare.
predefinito

ciao Bela Luis.
molto interessante il lavoro che andarai ad eseguire,ti seguiro' volentieri.
buon vento, Dario.
__________________
Dario
_________________________________________
Il mondo e' come il mare: si affoga chi non sa nuotare!
capitan red non è in linea   Rispondi quotando
Vecchio 18-08-10, 03:09 PM   #9
Utente

L'avatar di drake1500

Registrato dal: Sep 2008
residenza: Guidonia - Roma
Messaggi: 600
drake1500 è un newbie...
Invia un messaggio tremite MSN a drake1500 Invia un messaggio tremite Skype a drake1500
predefinito

ciao complimenti per l'ottimo inizio ...

io mi reputo un bravissimo cadista ma non ho la minima idea di come hai realizzato lo scafo in 3d .. con che tipo di entità? mesh o solido?

e soprattutto come hai ottenuto tanta omogeneità?

grazie
__________________
S'i fosse fuoco, arderei 'l mondo...s'i fosse vento, lo tempestarei...s'i fosse acqua, i' l'annegherei...s'i fosse Dio, LI FURMINEREI!
guarda la mia GOLDEN HIND in progress
drake1500 non è in linea   Rispondi quotando
Vecchio 18-08-10, 03:57 PM   #10
Utente

L'avatar di Bela Luis

Registrato dal: Aug 2010
residenza: Milano
Messaggi: 133
Bela Luis è un newbie...
predefinito

Ciao, grazie per i complimenti.
Lo scafo è un solido 3d generato con la funzione loft.
Per prima cosa partendo dalle linee d'acqua ho tracciato i profili delle sezioni trasversali su n piani paralleli.

[ARSENALE] La belle-sez_ii.jpg [ARSENALE] La belle-scafo.jpg

Per formare la prua ho dovuto farne i profili su piani orizzontali.

[ARSENALE] La belle-prua.jpg

Ora devo terminare la poppa e ritagliare tutte le sezioni dei quinti.
Sarebbe ottimo riuscire a ottenere anche i particolari della prua e della poppa.
Luigi

Ultima modifica di Bela Luis; 18-08-10 a 03:59 PM
Bela Luis non è in linea   Rispondi quotando
Vecchio 18-08-10, 05:07 PM   #11
Utente Senior

L'avatar di madamalouise

Registrato dal: Mar 2009
residenza: Genova
Messaggi: 2,338
madamalouise è un newbie...
predefinito

No, meglio che non ti complichi la vita.... tienti sul semplice al massimo, quel che basta per generare i quinti.

Nell'ultima immagine, la prua fa una "pancia" in basso dove invece dovrebbe avere un profilo a coltello
madamalouise non è in linea   Rispondi quotando
Vecchio 20-08-10, 01:11 AM   #12
Utente

L'avatar di Bela Luis

Registrato dal: Aug 2010
residenza: Milano
Messaggi: 133
Bela Luis è un newbie...
predefinito

Ciao,
forse è solo un illusione ottica, questa immagine viene presa da un'altro punto di vista.

[ARSENALE] La belle-prua.jpg

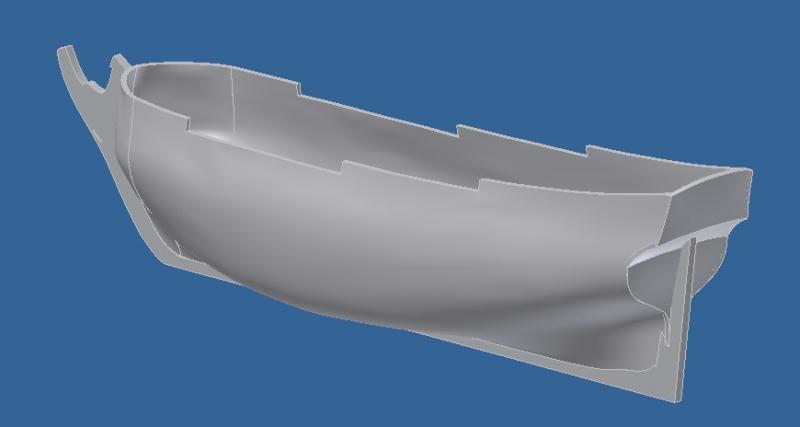

Stasera ho terminato la poppa...

[ARSENALE] La belle-scafo_completo.jpg

che ne dite ? è ok ? qualche consiglio prima di iniziare le sezioni per i quinti ?

Luigi
Bela Luis non è in linea   Rispondi quotando
Vecchio 20-08-10, 01:45 AM   #13
Utente

L'avatar di paolone110

Registrato dal: Oct 2008
residenza: Milano
Messaggi: 323
paolone110 è un newbie...
predefinito

Ciao Luigi,
benvenuto nel forum ma soprattutto complimenti per il lavoro svolto col CAD e per l'altro modello!!

Solo una cosa mi lascia perplesso: perché stai facendo questo lavoro proprio con la Belle?? C'è una monografia con piani già disegnati in ogni particolare (Volendo la si trova anche in Internet se si cerca un po')... è una sfida con te stesso che vuoi disegnarti tutto autonomamente e poi costruirci sopra?? Nel qual caso hai tutta la mia stima, altrimenti non capisco!

Perdona la domanda...
Ciao,
Paolo
paolone110 non è in linea   Rispondi quotando
Vecchio 20-08-10, 10:34 AM   #14
Utente Senior

Registrato dal: Jun 2009
residenza: torino
Messaggi: 4,216
SergioD inizia ad ingranare.
predefinito

complimenti anche da parte mia per le tue capacita' il risultato sara' sicuramente fantastico ciao
SergioD non è in linea   Rispondi quotando
Vecchio 20-08-10, 11:35 AM   #15
Utente

L'avatar di Bela Luis

Registrato dal: Aug 2010
residenza: Milano
Messaggi: 133
Bela Luis è un newbie...
predefinito

Ciao, hai ragione c'è la monografia, ma sono un pò fissato con l'autocostruzione totale. Partire dalle linee d'acqua ed arrivare ad un modello dello scafo completo è una forma di gara con me stesso.
Qesto mi permette di studiarne le forme e la costruzione ancor prima di prendere in mano un pezzo di legno.

La scelta è ricaduta su "La Belle" proprio perchè esiste la monografia che da le indicazioni per dimensioni, sovrastruttre, manovre, ..
Inoltre la complessità di questa costruzione non è troppo elevata (rispetto a vascelli più grandi) e considerando di lavoraci mediamente 3 o 4 sere a settimana mi fa pensare di riuscire a completarlo in 12/24 mesi
Rispetto alla monografia, ho optato per una scala più piccola scegliendo il rapporto 1/50 (sono italiano e uso il sistema metrico decimale, le 1/24 , 1/48 , 1/72 di derivazioe anglosassone mi urtano) mi permette di tenermelo in casa (non so che case hanno quelli che si permettono un Fleuron in scala 1/24 .. beati loro!!!)


La monografia l'ho già letta tutta (grazie ad un amico che la possiede) e devo dire che è un'opera splendida
Nella scelta del modello da andare a costruire c'era in lizza anche il "Granado" di cui esiste un monografia ma per dimensioni e complessità ho optato per la belle.
Forse Granado sarà il modello seguente ...

[ARSENALE] La belle-hm_bomb_vessel_granado.jpg
[ARSENALE] La belle-granado.jpg


Luigi
