Saettia Genovese - le origini

[Giuseppe99]

Originariamente inviata da madamalouise

peccato per la gita sfumata ma sono contenta che sei qui a chiacchierare con coi

Gita............ non proprio una gita........ andavamo a visitare il campanile della chiesa della Consolata ma con questo tempo!!!!!!!

Riguardo la nave i piani li hai presi da qui?
SAETTIA

[madamalouise]

Originariamente inviata da Giuseppe99

Gita............ non proprio una gita........ andavamo a visitare il campanile della chiesa della Consolata ma con questo tempo!!!!!!!

Riguardo la nave i piani li hai presi da qui?
SAETTIA

Ciao Giuseppe e ciao Paolo,
esatto, quelli sono i disegni tratti da Vele italiane della costa occidentale, unici reperibili su internet ma purtroppo afflitti da... una risoluzione da internet, appunto.
E sì Paolo, la risoluzione di queste scansioni, non c'è paragone! Prima non riuscivo neppure a leggere i numeri delle varie body lines. Ma come vedi ho preso la nostra discussione come una sfida, e dovessi metterci cent'anni LA DISEGNERO'

Che ne dite, posto qui sul forum le varie parti man mano che le disegno? Così se volete mi fate da cavie

[Giuseppe99]

Si posta posta!!!!

[maurino]

Accidenti come procedi spedita , sei una vera e propria macchina da guerra !!!!!!

[Albatros]

Buon giorno, noto con piacere che anche la mattina questo forum è molto attivo.
Innanzi tutto i complimenti alla nostra madamalouise per il nuovo lavoro iniziato, e scusate se è poco ma la signora è partita dalla progettazione.
Ritengo che questo sia un lavoro da seguire con molto interesse, e se serve una cavia mi offro volontario.

Mauro

PS: ma quei poveri lupi cosa vi hanno fatto di male? perchè devono crepare?

[paolone110]

Originariamente inviata da madamalouise

Ciao Giuseppe e ciao Paolo,
esatto, quelli sono i disegni tratti da Vele italiane della costa occidentale, unici reperibili su internet ma purtroppo afflitti da... una risoluzione da internet, appunto.
E sì Paolo, la risoluzione di queste scansioni, non c'è paragone! Prima non riuscivo neppure a leggere i numeri delle varie body lines. Ma come vedi ho preso la nostra discussione come una sfida, e dovessi metterci cent'anni LA DISEGNERO'

Che ne dite, posto qui sul forum le varie parti man mano che le disegno? Così se volete mi fate da cavie

Ottimo,
l'avevo già puntato da un po' quel libro ma mi mancavano i fondi (brutta la vita da universitario squattrinato )!!
Seguirò con mooooolto interesse il tuo lavoro prendendo appunti di continuo!!

Nel caso, verò a disturbarti un po' per l'utilizzo di photoshop!!

Ciao,
Paolo

[madamalouise]

Ne sono felice. Chiedete! Chiedete!
Mi rendo conto che Photoshop è abbastanza complesso (MAI quanto un programma 3d, beati coloro che sanno usare Autocad ) Probabilmente le mie spiegazioni non spiegano granché se non chiedete voi stessi delucidazioni.
Il libro attualmente è in ristampa se non era per Maurino non ne venivo più fuori

[madamalouise]

Ecco, provo ad inserire una copia dell'ordinata numero 2, già scalata per realizzare un modello lungo 66 cm.
Ditemi, ci esce fuori qualcosa di stampabile?
Lo so che vorreste avere la chiglia tra le prime cose, però non posso fornirvela... la chiglia è il risultato della combinazione con tutte le ordinate, perciò l'avrò solo per ultima. Scusate

[madamalouise]

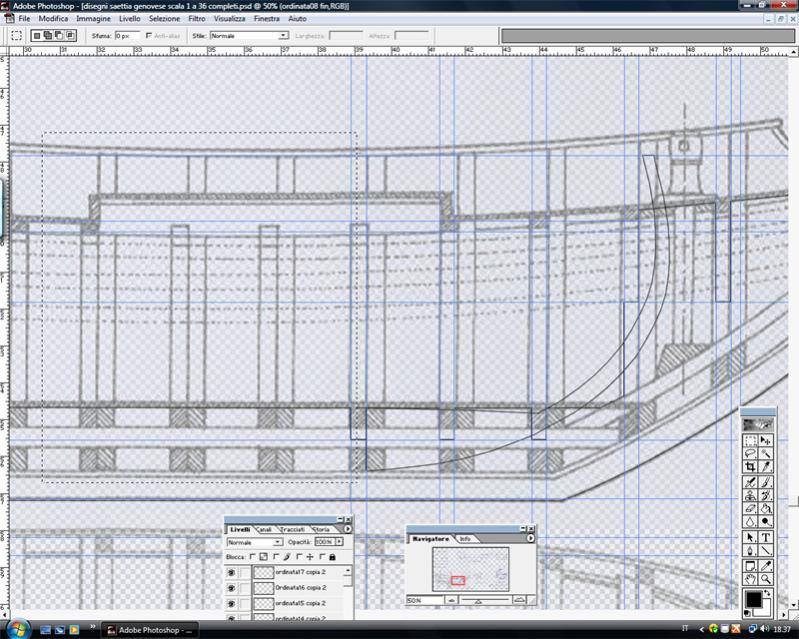

Sto disegnando l'ordinata numero 8... una di quelle "cave", che Francisdrake aveva svuotato per poter mostrare la stiva in maniera realistica.
Questa volta sono fortunata: la bozza tratta dalle body lines combacia con il disegno di Della Barba.

[madamalouise]

Delineo quello che, secondo me, dovrebbe essere il fondo della stiva.
Per la verità non ne so abbastanza circa la forma e la disposizione dei madieri in un piccolo veliero. Forse una curvatura verso l'esterno è un errore: sembra più logica una curva verso l'interno. Per ora disegno così, tanto a rettificare c'è sempre tempo (grazie PC!)

[madamalouise]

Con lo strumento "linea" (che si intravede in azione) traccio i contorni dell'intaglio sull'ordinata e della corrispondente scassa nella chiglia.
Photoshop ha una opzione, "effetto calamita" che permette di usare delle tracce predefinite come se fossero uno stampo per disegnare.
In questo momento sto usando come stampo le guide color cyan

[madamalouise]

Duplicando e spostando convenientemente il contorno dell'ordinata, ottengo nel lato destro quello che assomiglia ad un quinto spesso 5 mm

[madamalouise]

Si cancellano le parti in eccesso e si delinea la sommità dello scalmotto

[madamalouise]

Con lo strumento "seleziona riquadro" (linea tratteggiata) si seleziona e si cancella la parte sinistra, non elaborata, dell'ordinata

[madamalouise]

Con i comandi "duplica" e "rifletti orizzontale", si può creare una copia speculare della metà destra, e avere così l'ordinata completa e rifinita
