04-06-09, 06:59 PM
|
#1
|
Utente Junior
Registrato dal: May 2009
Messaggi: 60
|
La polacca veneziana
sera a tutti...
finalmente, dopo calcoli e ricalcoli inizio anche io a fare qualcosa...
premetto che non ho incollato nulla perchè voglio essere sicuro
che tutto vada bene.

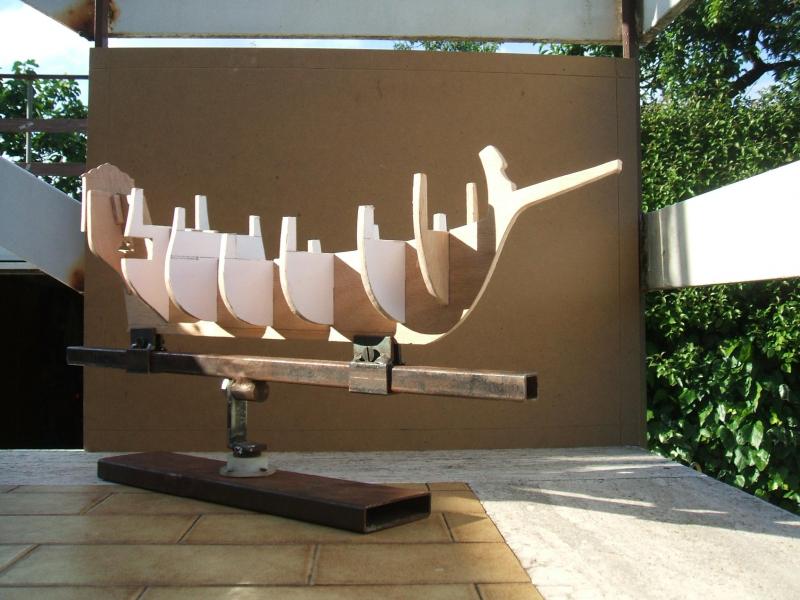

Ho qualche dubbio sulla parte finale delle ordinate...ma devono seguire tutte la linea della chiglia?
|
|
|
04-06-09, 07:17 PM
|
#2
|
Utente Senior
Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
|
brindo con te all' apertura di questo cantiere che seguirò con attenzione....visto che è una bellissima imbarcazione!!!
Per quanto riguarda la parte in basso delle ordinate, a regola dovrebbero discostare dalla linea di chiglia di una distanza pari allo spessore del fasciame o dei fasciami che utilizzerai....
__________________
_______________________
Gianclaudio
|
|
|
04-06-09, 07:35 PM
|
#3
|
Utente Senior
Registrato dal: Nov 2008
residenza: Firenze
Messaggi: 1,292
|
complimenti! Così a occhio, ma potrei sbagliare, mi sembra che la prima ordinata a prua sia asimmetrica, se nonl'hai fatto vale la pena di fare un controllino. La poggi su un foglio, ne ricalchi il profilo e pieghi il foglio lungo l'asse di simmetria: il profilo dei due lati deve coincidere
|
|
|
04-06-09, 07:57 PM
|
#4
|
Utente Junior
Registrato dal: May 2009
Messaggi: 60
|
x gicci77..
beh! dopo aver letto diversi topic (si chiamo così vero?) avrei intenzione
di fare 2 strati anche se non so se i piani lo prevedano.
Visto che il fasciame me lo faccio da solo,non sò lo spessore minimo che riesco a tagliarli (ho una sega circolare 25 cm),devo fare qualche prova..
di conseguenza lascierò lo spazio necessario tra l'ordinata e la chiglia.
grazie del consiglio...
|
|
|
04-06-09, 08:46 PM
|
#5
|
Utente Junior
Registrato dal: May 2009
Messaggi: 60
|
caro Ismaele hai proprio ragione domani rifaccio il pezzo di nuovo..
il problema è il traforo non riesco proprio a segare dritto hai qualche
dritta per andare dritto?
|
|
|
04-06-09, 08:48 PM
|
#6
|
Utente Senior
Registrato dal: Oct 2008
residenza: Gallarate
Messaggi: 2,667
|
La seguiremo sia io che Mauro (mio fratello che l'ha anche lui in cantiere) e domani o dopo appena rientriamo in possesso dalla macchinetta postiamo i cari progress
__________________
EVOLUTION ogni Lunedì dalle 21 alle 22 su radioluposolitario 90.700 o www.radiolupo.it
|
|
|
04-06-09, 09:03 PM
|
#7
|
Utente Senior
Registrato dal: Dec 2007
residenza: genova
Messaggi: 1,461
|
Bella nave davvero , anche io ho già chiglia ed ordinate tagliate ,prima poi mi deciderò ad iniziarla a mia volta .Per ora seguirò i tuoi progressi , ti faccio un grosso in bocca al lupo .
Maurino
|
|
|
04-06-09, 09:25 PM
|
#8
|
Utente Senior
Registrato dal: Nov 2008
residenza: Firenze
Messaggi: 1,292
|
Quote:
Originariamente inviata da skandal
caro Ismaele hai proprio ragione domani rifaccio il pezzo di nuovo..
il problema è il traforo non riesco proprio a segare dritto hai qualche
dritta per andare dritto?
|
purtroppo no, anch'io non me la cavo bene col traforo. Tienti un po' largo e poi scartavetra
|
|
|
05-06-09, 09:41 AM
|
#9
|
Utente Senior
Registrato dal: Oct 2008
residenza: Gallarate
Messaggi: 2,667
|
Anche io col traforo zero, devo sempre farle più grandi per poi smussarle..cmq il tuo lavoro mi piace davvero tanto, anche il decoro a poppa
Solo una cosa, lo sperone a prua occhio che vsto che è sottile tende a spezzarsi, mio fratello l'ha rotto in tempo zero e ora stiamo disegnando il modo per farne uno ad inserimento..ti aggiorni
__________________
EVOLUTION ogni Lunedì dalle 21 alle 22 su radioluposolitario 90.700 o www.radiolupo.it
|
|
|
05-06-09, 12:04 PM
|
#10
|
Utente
Registrato dal: Sep 2008
residenza: Guidonia - Roma
Messaggi: 600
|
salve scandal ... ottima scelta

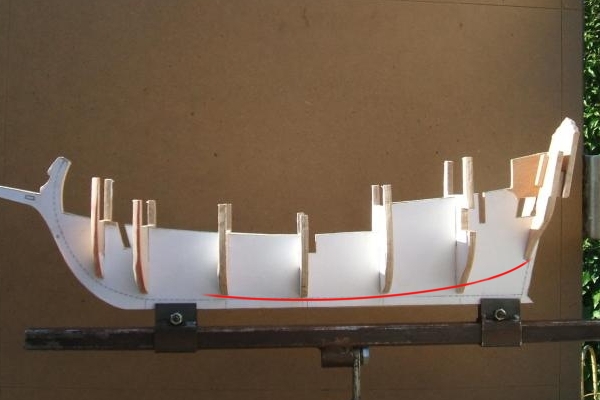

devo metterti in guardia da una cosa che ho notato, ad occhio infatti mi sembra che la penultima ordinata a poppa vada un po troppo in basso, se così fosse il fasciame in quel punto subirà un rigonfiamento antiestetico e soprattutto irreale, controlla con un listello poggiato sulle ordinate centrali e su quelle di poppa e mira come se fosse la canna di un fucile, verificando se la curva assunta dal listello sia abbastanza regolare senza bruschi cambi di raggio:
eventualmente se io avessi ragione limala ora, dopo mentre poserai il fasciame sarà più complesso, te lo dico xkè questi problemi li ho e li sto incontrando tutt'ora sul mio modello
__________________
S'i fosse fuoco, arderei 'l mondo...s'i fosse vento, lo tempestarei...s'i fosse acqua, i' l'annegherei...s'i fosse Dio, LI FURMINEREI!
guarda la mia GOLDEN HIND in progress
|
|
|
05-06-09, 12:21 PM
|
#11
|
Utente Senior
Registrato dal: Feb 2009
residenza: Napoli
Messaggi: 1,526
|
limare non sarebbe una soluzione poi si troverebbe cmq tutta la fiancata sfalsata e inoltre il ponte anche verrebbe compromesso
verifica come dice drake magari e solo una curvatura molto accentuata non la trovo cosi difficile per una nave da carico
|
|
|
05-06-09, 12:28 PM
|
#12
|
Utente
Registrato dal: Sep 2008
residenza: Guidonia - Roma
Messaggi: 600
|
l'insellatura dello scafo è sicuramente accentuata e non è nulla di anomalo per un'imbarcazione di questo tipo, anzi ... ma a me sembra proprio un problema di limatura, l'ordinata in questione mi sembra troppo lunga e di conseguenza sporge troppo in basso, visto che l'ipotetica linea del ponte mi sembra allineata col resto, oppure è stata messa in una posizione troppo bassa e va quindi tirata su alzando di conseguenza l'incastro ...
__________________
S'i fosse fuoco, arderei 'l mondo...s'i fosse vento, lo tempestarei...s'i fosse acqua, i' l'annegherei...s'i fosse Dio, LI FURMINEREI!
guarda la mia GOLDEN HIND in progress
|
|
|
05-06-09, 04:57 PM
|
#13
|
Utente Senior
Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
|
Quote:
Originariamente inviata da drake1500
l'insellatura dello scafo è sicuramente accentuata e non è nulla di anomalo per un'imbarcazione di questo tipo, anzi ... ma a me sembra proprio un problema di limatura, l'ordinata in questione mi sembra troppo lunga e di conseguenza sporge troppo in basso, visto che l'ipotetica linea del ponte mi sembra allineata col resto, oppure è stata messa in una posizione troppo bassa e va quindi tirata su alzando di conseguenza l'incastro ...
|
A me sembra che la terzultima ordinata sia scesa poco.
Comunque la zona và verificata e complimenti a l'occhio di drake1500 che ha notato questo particolare.
Mauro
|
|
|
05-06-09, 05:23 PM
|
#14
|
Utente
Registrato dal: Sep 2008
residenza: Guidonia - Roma
Messaggi: 600
|
Quote:
Originariamente inviata da Albatros
A me sembra che la terzultima ordinata sia scesa poco.
Comunque la zona và verificata e complimenti a l'occhio di drake1500 che ha notato questo particolare.
Mauro
|
anche ... non ci avevo pensato al fatto che la terzultima potrebbe essere troppo alta
__________________
S'i fosse fuoco, arderei 'l mondo...s'i fosse vento, lo tempestarei...s'i fosse acqua, i' l'annegherei...s'i fosse Dio, LI FURMINEREI!
guarda la mia GOLDEN HIND in progress
|
|
|
05-06-09, 05:33 PM
|
#15
|
Utente Senior
Registrato dal: Sep 2008
residenza: Sant'Angelo Romano
Messaggi: 1,416
|
Quote:
Originariamente inviata da drake1500
anche ... non ci avevo pensato al fatto che la terzultima potrebbe essere troppo alta
|
Avendo realizzato le ordinate e la chiglia incollando il progetto sul compensato, si vede la linea del fasciame finito sulla chiglia.
Mentre sulla penultima ordinata ci sono circa 2/3 mm sulla terzultima tale spessore (fasciame) sembra molto superiore.
|
|
|
