Vecchio 09-05-09, 12:36 PM   #1
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito Royal Caroline - Panart

Inizio dalla scatola di montaggio
Icone allegate
Royal Caroline - Panart-01.jpg   Royal Caroline - Panart-02.jpg   Royal Caroline - Panart-03.jpg

Royal Caroline - Panart-04.jpg   Royal Caroline - Panart-05.jpg   Royal Caroline - Panart-06.jpg


__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:41 PM   #2
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

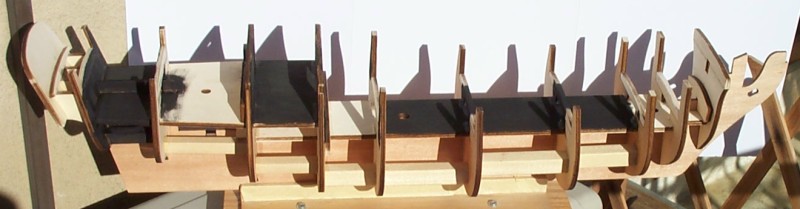

Montaggio chiglia, ordinate e rinforzi

Ho colorato di nero le zone che potrebbero vedersi attraverso i carabottini e le finestre laterali
Icone allegate
Royal Caroline - Panart-07.jpg   Royal Caroline - Panart-08.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:42 PM   #3
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

Fissaggio falsi ponti e copertura tuga.
Icone allegate
Royal Caroline - Panart-09.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:45 PM   #4
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

Posa del primo listello dopo aver rastremato le ordinate per un corretto angolo di quartabuono (i rinforzi a sezione quadrata tra un'ordinata e l'altra li ho aggiunti io, forse non servivano ma male non fanno, tanto saranno coperti dal fasciame)
Icone allegate
Royal Caroline - Panart-10.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:47 PM   #5
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

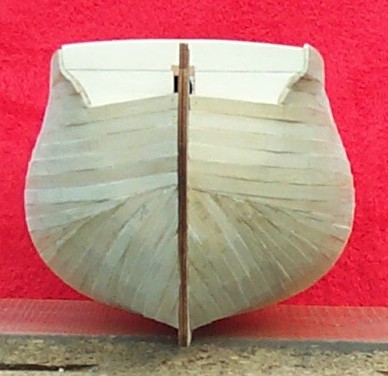

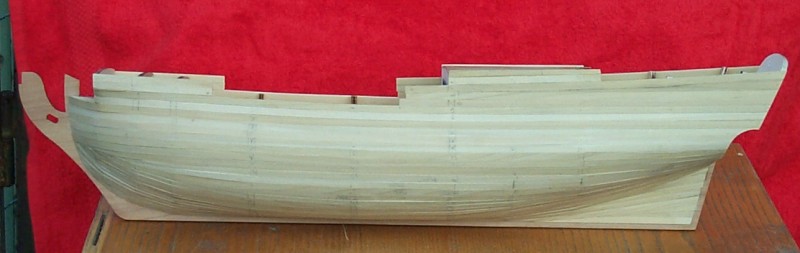

Posa del primo fasciame
Icone allegate
Royal Caroline - Panart-11.jpg   Royal Caroline - Panart-12.jpg   Royal Caroline - Panart-13.jpg

Royal Caroline - Panart-14.jpg   Royal Caroline - Panart-15.jpg   Royal Caroline - Panart-16.jpg

Royal Caroline - Panart-17.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:48 PM   #6
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

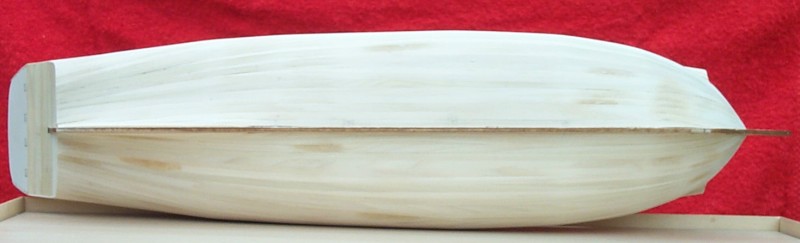

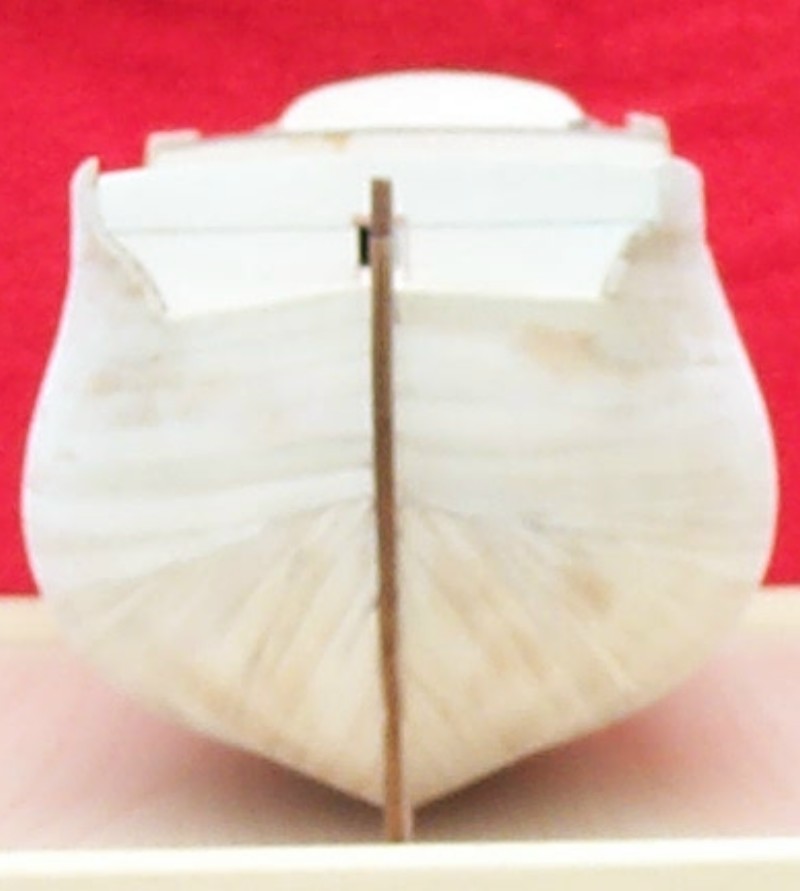

Carteggiatura del primo fasciame
Icone allegate
Royal Caroline - Panart-18.jpg   Royal Caroline - Panart-19.jpg   Royal Caroline - Panart-20.jpg

Royal Caroline - Panart-21.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:49 PM   #7
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

Il supporto del modello fornito nella scatola di montaggio
Icone allegate
Royal Caroline - Panart-22.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:50 PM   #8
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

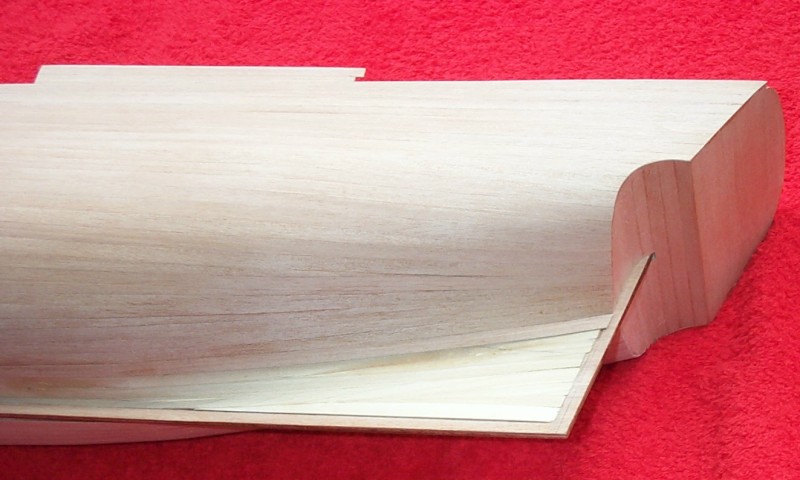

Posa del secondo fasciame
Icone allegate
Royal Caroline - Panart-23.jpg   Royal Caroline - Panart-24.jpg   Royal Caroline - Panart-25.jpg

Royal Caroline - Panart-26.jpg   Royal Caroline - Panart-27.jpg
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:53 PM   #9
Utente Senior

L'avatar di caracciolo

Registrato dal: Feb 2009
residenza: Napoli
Messaggi: 1,526
caracciolo  un newbie...
predefinito

bella nave simo
hai una buona mano
caracciolo non  in linea   Rispondi quotando
Vecchio 09-05-09, 12:59 PM   #10
Utente

L'avatar di Somis

Registrato dal: Mar 2009
residenza: Merano (BZ)
Messaggi: 720
Somis  un newbie...
predefinito

Con le ultime foto che ho postato sono giunto ai giorni nostri (a dire il vero stamattina ho completato il secondo fasciame).
Considerazioni: sar per l'esperienza fatta con il pimo modello o per il fatto che la scala molto pi grande (i listelli del fasciame del primo modello erano 1x3, questo prevede 1x6), senza vantarmi troppo vedo con piacere che il risultato finale decisamente migliore .
__________________
Simone
----------------------------------------------------------------------------------
L'esperienza il peggior tipo di insegnante. Prima ti fa l'esame e poi ti spiega la lezione

Ultima modifica di Somis; 09-05-09 a 08:57 PM
Somis non  in linea   Rispondi quotando
Vecchio 09-05-09, 01:08 PM   #11
Utente

Registrato dal: Apr 2009
Messaggi: 488
Vincenzo75  un newbie...
predefinito

Molto bravo complimenti
Vincenzo75 non  in linea   Rispondi quotando
Vecchio 09-05-09, 01:45 PM   #12
Utente

Registrato dal: Nov 2008
residenza: verona
Messaggi: 500
borin  un newbie...
predefinito

stupendo....!!!
borin non  in linea   Rispondi quotando
Vecchio 09-05-09, 02:21 PM   #13
Utente Senior

L'avatar di Alby95

Registrato dal: Feb 2009
residenza: Reggio Calabria
Messaggi: 1,749
Alby95  un newbie...
predefinito

Bello, davvero complimeti!
Alby95 non  in linea   Rispondi quotando
Vecchio 09-05-09, 05:01 PM   #14
Utente Senior

L'avatar di Gicci70

Registrato dal: Jan 2009
residenza: Pistoia
Messaggi: 2,325
Gicci70  un newbie...
Invia un messaggio tremite MSN a Gicci70
predefinito

....bello il modello....buona la mano....

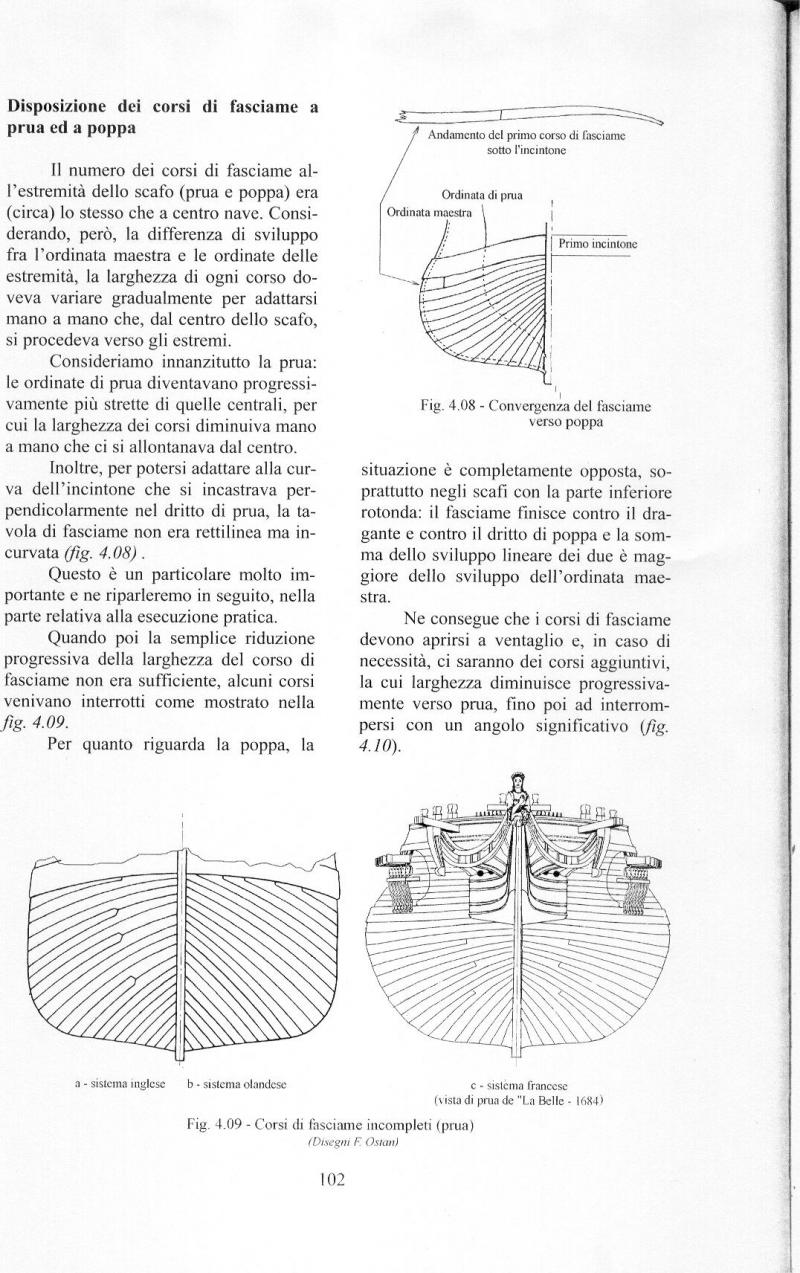

un unico appunto: non corretta la rastrematura a prua ed a poppa del secondo fasciame.... tendenzialmente i corsi partivano da prua ed arrivavano a poppa senza interrompersi, ma semplicemente restringendosi a mano a mano che la curvatura dello scafo diminuiva.... dove non era possibile fare ci, venivano si interrotti, ma mai di spigolo, bens tramite degli incastri con i corsi adiacenti (vedi immagini allegate)....
cmq complimenti per la scelta del modello e per il work in progress!!!!!
Icone allegate
Royal Caroline - Panart-fasciame-20prua.jpg   Royal Caroline - Panart-fasciame.jpg
__________________
_______________________
Gianclaudio
Gicci70 non  in linea   Rispondi quotando
Vecchio 09-05-09, 05:56 PM   #15
Utente Senior

L'avatar di caracciolo

Registrato dal: Feb 2009
residenza: Napoli
Messaggi: 1,526
caracciolo  un newbie...
predefinito

gicci ha ragione ma credo che sia ancora il primo fasciame
se no vedi se la rast va sotto la linea di gallegiamento almeno non si vedra se vernici di bianco
caracciolo non  in linea   Rispondi quotando
