Galeone Pirata

[ammutinato]

Ciao cannonaro,
bello il tuo lavoro come sempre.
Ti ho salutato ieri in "mi presento"
Luca

[sebastian paul]

Allora come vi paiono le alberature? dubbi, perplessità..turbe psichiche?
ho distanziato le gomene arrotolate intorno all'albero di 3 cm, pensate che sia giusta come dimensione? x la scialuppa ho creato anche albero e vela..
ahahah ma la più grande sorpresa l'avrete stasera quando posto le foto!

[BloodsailAdmiral]

Ti prego dimmi che hai messo l'Happy Hippo

[sebastian paul]

No..ci metterò il cavallo..anche perchè probably ho trovato il cavaliere..
cmq le alberature sono ancora in fase costruttiva, le ho infierite solo x vedere come stavano e se le dimensioni potessero essere adatte..
mancano maschette, altre carrucole saranno nella testa di moro..

ps. x trinketto che tempo fa ne parlammo..guarda l'inclinatura del fuso a prua se può essere adatta o se è troppa.. è inclinata di 15/20°..troppo?

il buon lusci insegna......

[ismaele]

Originariamente inviata da sebastian paul

intendi le carrucole di mezzana (io ho solamente scopiazzato quelle di fd sulla saettia) o la parte terminante dei fusi maggiori??

intendevo queste (evidenziate in blu): mi pare che tu l'abbia montate di taglio e non di piatto

[trinchetto]

20 gradi mi sembrano tanti......meglio 15, o anche qualcosina in meno.... Stasera, a casa, controllo le inclinazioni di alcuni modelli e ti saprò dire con più precisione.

Trink

[trinchetto]

seba, eccomi qua!!!

Ho controllato su alcuni modelli quale fosse l'inclinazione dell'albero di trinchetto rispetto alla linea d'acqua orizzontale. L'inclinazione l'ho misurata sul fuso maggiore.

Roter Lowe: 4 gradi in avanti
Golden Hind: 2 gradi in avanti
Revenge: 2 gradi in avanti
Derrflinger: 3 gradi in avanti
Cocca anseatica: 5 gradi in avanti

Probabilmente, sembrano più inclinati di quanto non siano per semplice effetto ottico dato dagli incastri in successione dei fusi più alti.... e dalla linea del capodibanda che è in salita......

Mi sono andato a misurare, per curiosità, anche la Couronne. Il suo albero di trinchetto è perfettamente in squadro rispetto alla linea d'acqua.

Trink

[sebastian paul]

Originariamente inviata da ismaele

intendevo queste (evidenziate in blu): mi pare che tu l'abbia montate di taglio e non di piatto

quelle devo ancora metterle..uff..avrò dei grossi problemi con la coffa..mo faccio un paio di disegnini e veli posto così possiamo discuterci su!

[sebastian paul]

Originariamente inviata da trinchetto

seba, eccomi qua!!!

Ho controllato su alcuni modelli quale fosse l'inclinazione dell'albero di trinchetto rispetto alla linea d'acqua orizzontale. L'inclinazione l'ho misurata sul fuso maggiore.

Roter Lowe: 4 gradi in avanti
Golden Hind: 2 gradi in avanti
Revenge: 2 gradi in avanti
Derrflinger: 3 gradi in avanti
Cocca anseatica: 5 gradi in avanti

Probabilmente, sembrano più inclinati di quanto non siano per semplice effetto ottico dato dagli incastri in successione dei fusi più alti.... e dalla linea del capodibanda che è in salita......

Mi sono andato a misurare, per curiosità, anche la Couronne. Il suo albero di trinchetto è perfettamente in squadro rispetto alla linea d'acqua.

Trink

Mmmm io lo volevo (farlo più x un effetto scenico) parzialmente inclinato, quindi dici che come l'ho fatto io è esagerato?

[sebastian paul]

ecco ragazzi il mio problema
nella figura A ho messo la coffa come la mia, vista dall'alto e dal profilo, in questo modo avrei il suffetto "buco del gatto" per incappellare le sartie, le maschette sarebbero fissate nel modo che ho illustrato..

la soluzione B, prendendo da quelle di boden, non avri più lo spazio x inserire le sartie??

come posso fare?

spero di essere stato chiaro

[ismaele]

boh io no ho capito qual è il problema. Comunque le maschette stanno un po' avanti un po' indietro rispetto all'albero, non tutte indietro come nel tuo disegno. sopra le maschette ci metti le barre costiere e, ortogonali a queste, le barre traverse. La coffa poggia comodamente sopra queste barre. Il buco del gatto si apre tra le barre (che stanno aderenti all'albero da 4 lati) e il perimetro interno del buco della coffa.

[sebastian paul]

oki..allora avevo capito male io dai disegni...provo la soluzione adeguata graxie isma

[ismaele]

ma figurati, son contento di esserti stato utile

[trinchetto]

Originariamente inviata da sebastian paul

Mmmm io lo volevo (farlo più x un effetto scenico) parzialmente inclinato, quindi dici che come l'ho fatto io è esagerato?

beh, ti assicuro che 5 gradi (cocca anseatica) danno già una bella inclinazione!!!


Trink

[sebastian paul]

NEWS..

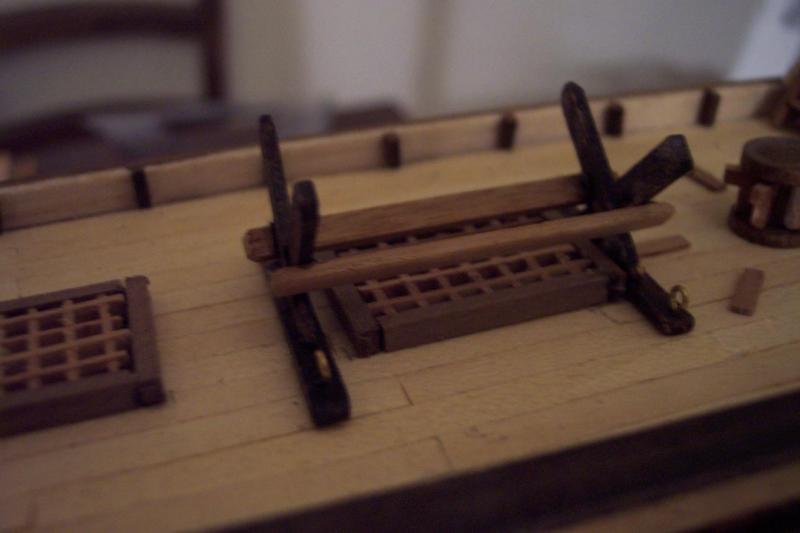

scialuppa ARMATA poortascialuppa e posrtascialuppa + scialuppa in sede (ovviamente ancora nulla è incollato)

aspetto commenti e post...ps. COME SI FANNO I REMI IN SCALA 1:100??????
