Mirage

[Albatros]

Originariamente inviata da ismaele

grazie ragazzi, grazie a tutti che esprimete consigli e avvertimenti. Sono contento che condividiate la scelta del modello, sono stato a lungo incerto perché non ho trovato su internet immagini sufficienti di questa nave, come invece avviene per altre. Per i riempimenti di prora farò come dice Ammiraglio, il problema più spinoso non era come dare forma ai blocchi ma il tipo di legno: ho sostituito il legno duro (bosso?) del kit con blocchetti di balsa, così è solo questione di metodo e non di "ostilità" del materiale.
Altri grandi e piccoli problemi che mi vengono in mente li porrò via via nei post che invierò, chi li legge, se vuole, potrà darmi suggerimenti. Per es., come fare fori perfettamenti circolari? Si comincia con il trapanino, bene ... ma se il foro deve avere dimensioni grandi come per es. quelle per farci passare le canne dei cannoni?

Ciao Ismaele.
Il fatto di aver sostituito il legno di riempimento di prua con la balsa, ti aiuta per la lavorazione del bloccheto, ma poi con il facsiame?
Sulla balsa i chiodini non tengono, pertano non sono sicuro che sia un vantaggio.
Per i fori rotondi, l'unica tecnica che conosco io è forare con il trapano e allargare il buco con la lima tonda e tanta, tanta pazienza.

[betelgeuse1900]

... lima tonda e se non è sufficiente, prendi un tondino di legno, ci avvolgi della carta vetrata... e via!

[ismaele]

Originariamente inviata da Albatros

Sulla balsa i chiodini non tengono, pertano non sono sicuro che sia un vantaggio.

sì, ci avevo pensato. Chiodini più lunghi (spilli), tanto poi vanno tolti. Vi saprò dire: intanto però in pochissimo tempo ho sagomato i blocchetti

[ismaele]

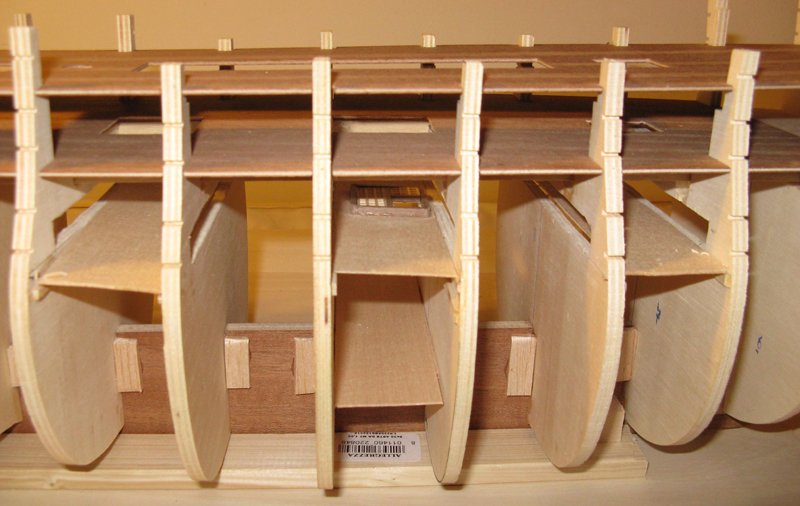

progressi di oggi: incollato le ordinate e lo specchio di poppa, appoggiati (non incollati) i ponti e i segmenti di ponte che si intravedranno dai carabottini, sagomato i riempitori.

[ismaele]

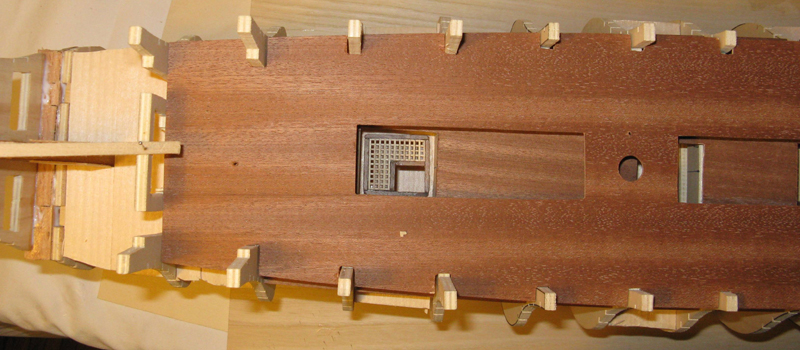

scusate, dimenticavo: la coperta vista dall'alto. 4 livelli: coperta, ponte di batteria, altro ponte con carabottino da cui si vede una stiva (ovviamente tutti piani da coprire con il tavolato

[perru82]

sembra che sia venuto bene il riempimento di prua!
e anche il resto sembra tutto a posto!

[redhawk]

Originariamente inviata da Albatros

Ciao Ismaele.
Il fatto di aver sostituito il legno di riempimento di prua con la balsa, ti aiuta per la lavorazione del bloccheto, ma poi con il facsiame?
Sulla balsa i chiodini non tengono, pertano non sono sicuro che sia un vantaggio.

io vi posso anche consigliare il tiglio, solitamente è venduto a listelli e non a tavolette quindi bisogna perderci un po' più di tempo per incollare i pezzi che servono. A mio avviso si lavora abbastanza facilmente (si deve sudare di più che con la balsa) e tiene sia i chiodi che la colla.

Ismaele io controllerei il riempimento sul lato che si appoggia alla chiglia, sulla ruota di prora, a occhio direi che va grattato un altro pochino

[ismaele]

in effetti ancora qualcosa da grattare c'è, ma tenete presente che ho sagomato il riempimento con il tagliabalsa! La carta vetrata solo per la rifinitura. Un lavoro velocissimo rispetto a quello necessario con un legno più duro. Forse il tiglio è ancora più adatto. Il lavoro di incollare i listelli l'ho fatto anche con la balsa: non ho trovato un blocchetto di balsa della dimensione giusta e quindi ho incollato quattro listelli.
Non tutto poi è così bello come sembra: qualche ordinata è un po' mancante: dovrò incollarle intorno un listello per raggiungere la dimensione giusta, poi passerò alle cinte da allineare con le tacche predisposte sulle ordinate, che deliminato l'altezza dei sabordi. Al riguardo ho deciso che non userò le mezze canne perché mi sembra una finzione troppo sfacciata: metterò qualche cannone intero e chiuderò molti sabordi.

[ismaele]

la scheda seguente:

http://www.ancre.fr/Admin/Products/T...mdecolbert.pdf

del libro seguente:

Ancre - Collection Archéologique Navale contiene questa immagine:


che è molto, molto, ma molto simile alla poppa del Mirage. Il quale poi era un'ammiraglia della marina di Luigi XIV, e Colbert il suo ministro delle finanze e della marina. Quasi quasi mi faccio mandare il libro.

[ismaele]

la posizione dei marinai sui pennoni mi ha fatto notare la mancanza dei marciapiedi. Una semplificazione del disegno o sono stati introdotti più tardi?

[redhawk]

stando a ciò che dice Mondfeld, i marciapiedi furono introdotti dopo il 1640 sui pennoni maggiori, dopo il 1680 sui pennoni di gabbia e verso il 1700 su tutti i rimanenti pennoni.

PS: io ho il set di disegni della ancre della fregata venus e quando ho sfogliato le tavole per la prima volta sono rimasto semplicemente senza parole... un qualcosa di così dettagliato non l'avevo mai visto in vita mia ed a quel punto è scattata una molla molto pericolosa, visto che non vedo l'ora di comprarmi il libro sulla storia delle fregate francesi per farmi un quadro più completo su quel tipo di nave. Tra l'altro anche gli inglesi "sbavavano" quando vedevano una fregata francese, e visto che mi piace molto quel tipo di imbarcazione vorrei realizzare un modello molto dettagliato di qui a qualche... lustro! Per adesso mi accontento di leggere e rifarmi gli occhi, spero poi di trovare anche il tempo di riprendere l'attività pratica

[ismaele]

interessante ... quindi, redhawk, mi consiglieresti di procurarmi il libro "di Colbert" ...

[ismaele]

incollati listelli sul perimetro delle ordinate 4 e 5 contando da prua, fasciate alcune zone interne che potrebbero vedersi dai portelli dei cannoni e dalla porta
posto troppo di frequente?

[sebastian paul]

posti il giusto siamo noi che nn rispondiamo così come vorresti!

[perru82]

bello bello! più posti meglio è perchè vuol dire che stai andando avanti spedito! ;-)
