Vecchio 24-10-20, 05:09 PM   #31
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto è un newbie...
predefinito

Se fai due fasciami anche meno, il doppio strato porterà via spazio, quindi è meglio lasciare mm 22-23, poi il doppio strato ti porterà a mm 21,5 come da istruzioni.
cervotto non è in linea   Rispondi quotando
Vecchio 24-10-20, 05:50 PM   #32
Utente Senior

L'avatar di Davide69

Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 1,248
Davide69 inizia ad ingranare.
Invia un messaggio tremite MSN a Davide69
predefinito

Quote:
Originariamente inviata da Maicol941 Visualizza il messaggio
Ciao intendevate questo ?
Ho fatto due linee per indicarvi che in quella zona il disegno mi indica 21mm
Essendo in scala 1:98 devo fare 20,5 mm circa giusto?
Grazie

Ora va bene.

Ultima modifica di Killik; 27-10-20 a 07:26 AM
Davide69 non è in linea   Rispondi quotando
Vecchio 25-10-20, 06:15 AM   #33
Utente Senior

L'avatar di felipe.max

Registrato dal: Mar 2010
residenza: Taranto
Messaggi: 1,814
felipe.max è un newbie...
predefinito

Ciao, il disegno corel prevede due fasciami, pertanto come dice Cervotto considera anche gli spessori degli stessi,circa due millimetri..

Inviato con il mio DRA-L21 - Scarica l‘app del Forum di Modellismo.net

Ultima modifica di felipe.max; 25-10-20 a 06:17 AM Motivo: E
felipe.max non è in linea   Rispondi quotando
Vecchio 26-10-20, 10:52 PM   #34
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Grazie a tutti
Maicol941 non è in linea   Rispondi quotando
Vecchio 27-10-20, 07:12 AM   #35
Utente Senior

L'avatar di felipe.max

Registrato dal: Mar 2010
residenza: Taranto
Messaggi: 1,814
felipe.max è un newbie...
predefinito

Quote:
Originariamente inviata da Maicol941 Visualizza il messaggio
Grazie a tutti
Scusa non ho capito il passaggio,il disegno che rappresenta la nave intera é a grandezza naturale

Inviato con il mio SM-T585 - Scarica l‘app del Forum di Modellismo.net
felipe.max non è in linea   Rispondi quotando
Vecchio 28-10-20, 07:05 PM   #36
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Ciao essendo scala 1:98 penso che il disegno lo sia o sbaglio?
Maicol941 non è in linea   Rispondi quotando
Vecchio 28-10-20, 09:57 PM   #37
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

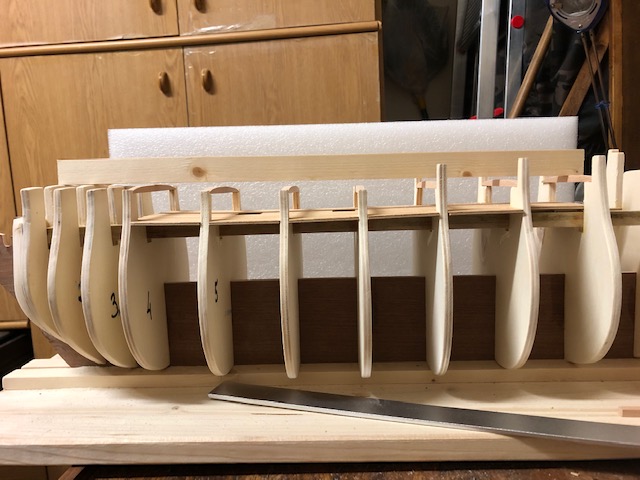

Secondo ponte
Dai disegni non riesco a capire se l’insellatura e’ Accentuata così tanto sia longitudinale che trasversale c'è qualche modo per rilevarla oppure vado ad impressione personale?
Una volta trovata il ponte lo lascio a filo delle ordinate per poi coprirle con i listelli con cui rivesto il ponte?
Grazie in anticipo
Icone allegate
Help h.m.s VICTORY-8b7e4afe-3e4b-4a21-a145-d5fb60de6c60.jpeg   Help h.m.s VICTORY-fcbc76c2-a37f-42eb-a088-da8c1d1e7713.jpeg   Help h.m.s VICTORY-83707e04-8740-4204-8797-f2e21666dbdb.jpeg

Help h.m.s VICTORY-ef9ef5e2-0c04-4b07-bb0c-7a648b8dc221.jpeg
Maicol941 non è in linea   Rispondi quotando
Vecchio 28-10-20, 10:33 PM   #38
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto è un newbie...
predefinito

L'insellatura da prua a poppa deve esserci, quella trasversale te la danno i bagli arcuati. Togli le punte delle ordinate fino al ponte (o anche un poco sotto) poi inizi la listellatura.
cervotto non è in linea   Rispondi quotando
Vecchio 29-10-20, 12:01 AM   #39
Utente Senior

L'avatar di Davide69

Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 1,248
Davide69 inizia ad ingranare.
Invia un messaggio tremite MSN a Davide69
predefinito

Le punte delle ordinate come ti hanno già suggerito vanno tagliate nel momento in cui incollerai il ponte ( meglio incollarlo alla fine, quando avrai fasciato lo scafo, ed avrai messo la garza fra le ordinate) altrimenti poi ti troverai nei casini.
Icone allegate
Help h.m.s VICTORY-inkedef9ef5e2-0c04-4b07-bb0c-7a648b8dc221_li.jpg
Davide69 non è in linea   Rispondi quotando
Vecchio 29-10-20, 10:41 AM   #40
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Ok grazie


Inviato dal mio iPhone utilizzando Forum
Maicol941 non è in linea   Rispondi quotando
Vecchio 29-10-20, 02:32 PM   #41
Utente Senior

L'avatar di Davide69

Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 1,248
Davide69 inizia ad ingranare.
Invia un messaggio tremite MSN a Davide69
predefinito

Provali, ma assolutamente non incollare nessun ponte. Quando poserai il primo listello controlla che l'ordinata sia a squadro con la falsa chiglia, usa un listellino tagliato per provare se le distanze frà ordinate siano uguali ambo i lati. Puoi usare un listello di scarto a misura per provare appunto le distanze fra le ordinate. Se hai dubbi, prima di procedere, chiedi sempre. Se lo farai, arriverai a realizzare un buon modello.

Ultima modifica di Davide69; 29-10-20 a 02:37 PM
Davide69 non è in linea   Rispondi quotando
Vecchio 29-10-20, 10:38 PM   #42
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Allora
prima di iniziare il fasciame devo controllare l’allineamento delle ordinate con la chiglia
Distanza tra le ordinate e che siano a squadro con la chiglia
Dovrei anche inserire i supporti per le Canne tronche il problema è rilevare le misure sui disegni perché l’unica cosa che ho di riferimento sul disegno è la mezzaria
Come trovo a che altezza e profondità fra le ordinate inserire il listello che fa supporto per le Canne tronche?
Grazie
Maicol941 non è in linea   Rispondi quotando
Vecchio 29-10-20, 11:45 PM   #43
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto è un newbie...
predefinito

Quote:
Originariamente inviata da Maicol941 Visualizza il messaggio
Allora
prima di iniziare il fasciame devo controllare l’allineamento delle ordinate con la chiglia
Distanza tra le ordinate e che siano a squadro con la chiglia
Dovrei anche inserire i supporti per le Canne tronche il problema è rilevare le misure sui disegni perché l’unica cosa che ho di riferimento sul disegno è la mezzaria
Come trovo a che altezza e profondità fra le ordinate inserire il listello che fa supporto per le Canne tronche?
Grazie

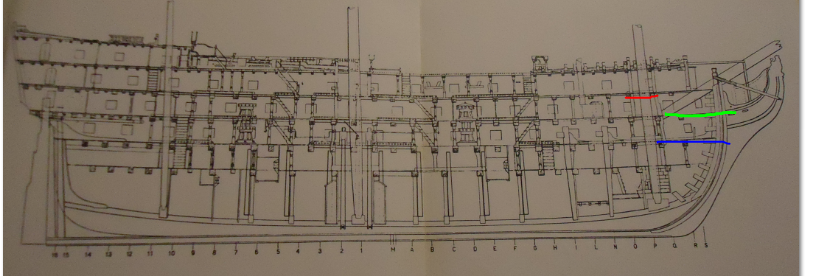

Non hai il disegno che ti mostra l'altezza dei ponti e la posizione dei portelli? (1) L'altezza tra i ponti ce l'hai (2) e quindi fai listelli che si incastrino tra i ponti e le ordinate, stessi listelli tra le ordinate in basso se ti manca il primo ponte di batteria (2) Come profondità tieni conto che le mezze canne devono uscire di circa la metà della loro lunghezza.
Icone allegate
Help h.m.s VICTORY-1aaaavictory.png   Help h.m.s VICTORY-1aaaavictori.png
cervotto non è in linea   Rispondi quotando
Vecchio 30-10-20, 08:32 AM   #44
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Nei disegni che ho non vedo nulla del genere
Sai se si può scaricare in pdf da qualche parte? Grazie


Inviato dal mio iPhone utilizzando Forum
Maicol941 non è in linea   Rispondi quotando
Vecchio 30-10-20, 08:42 AM   #45
Utente Junior

Registrato dal: Sep 2020
residenza: Brescia
Messaggi: 90
Maicol941 è un newbie...
predefinito

Il mio modello è della corel dm23


Inviato dal mio iPhone utilizzando Forum
Maicol941 non è in linea   Rispondi quotando
