Vecchio 30-11-19, 06:41 PM   #1
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito kit baleniera Essex di OcCre

Partecipando ad un concorso sul gruppo Facebook Occremania ho vinto questa bella novità di OcCre

https://catalog.occre.com/essex.html




Il contenuto del Kit







Le istruzioni sono divise in 2 album A3. mi sembrano ben fatte, almeno il primo approccio è subito chiaro.



Appena possibile inizierò il montaggio e vi annoierò con questo modellino per i prossimi ??? 4 mesi ???
wrighizilla non è in linea   Rispondi quotando
Vecchio 30-11-19, 10:59 PM   #2
Utente

L'avatar di luponero59

Registrato dal: Nov 2011
residenza: Vicchio - FI
Messaggi: 401
luponero59 inizia ad ingranare.
predefinito

,,,e noi ti seguiremo !!!
(comunque, che c...lo ! )

luponero
luponero59 non è in linea   Rispondi quotando
Vecchio 01-12-19, 12:01 AM   #3
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da luponero59 Visualizza il messaggio
,,,e noi ti seguiremo !!!
(comunque, che c...lo ! )

luponero
ci vuole anche quello bisognava indovinare quale fosse la nuova barca e ho avuto fortuna, uno dei vari concorsi che periodicamente capitano sul gruppo di occre.

intanto ho incollato le ordinate, domani metto le prime foto.
wrighizilla non è in linea   Rispondi quotando
Vecchio 01-12-19, 12:09 AM   #4
Utente Senior

L'avatar di maurino

Registrato dal: Dec 2007
residenza: genova
Messaggi: 1,239
maurino è un newbie...
predefinito

Sei stato fortunato ma la fortuna bisogna sapersela conquistare !!! Finalmente un kit un pò diverso dal solito , buon lavoro !
Mauro
maurino non è in linea   Rispondi quotando
Vecchio 03-12-19, 09:12 AM   #5
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da maurino Visualizza il messaggio
Sei stato fortunato ma la fortuna bisogna sapersela conquistare !!! Finalmente un kit un pò diverso dal solito , buon lavoro !
Mauro
Grazie.. infatti speriamo che ne esca fuori una bella barchetta

intanto ho iniziato il kit



wrighizilla non è in linea   Rispondi quotando
Vecchio 16-12-19, 04:05 PM   #6
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Sto coprendo di listelli la coperta..
Rispetto alle istruzioni ho preferito dividere le varie tavole da 60mm e fare le chiodature col filo di ferro.
Tra le tavole ho messo della cenere e la gomma lacca per fissarla.

Infine i chiodini ricavati dal filo di ferro tenero.
ho prima fatto tutti i buchi e adesso sto innestando i chiodini che fermo in sede con la gomma lacca.

Per adesso ho finito solo la prima fila.
Icone allegate
kit baleniera Essex di OcCre-1011227.jpg   kit baleniera Essex di OcCre-1011229.jpg   kit baleniera Essex di OcCre-1011230.jpg

kit baleniera Essex di OcCre-1011232.jpg   kit baleniera Essex di OcCre-1011233.jpg   kit baleniera Essex di OcCre-1011237.jpg

wrighizilla non è in linea   Rispondi quotando
Vecchio 16-12-19, 07:20 PM   #7
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,488
sergio60 è un newbie...
predefinito

ciao
La chiodatura dovrebbe essere estesa a tutte le tavole non solo tra tavole del ponte intestate. In questo modo ne risulterebbe un lavoro completo e sicuramente più realistico
sergio60 non è in linea   Rispondi quotando
Vecchio 16-12-19, 10:41 PM   #8
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,471
cervotto è un newbie...
predefinito

Sotto al segno rosso deve esserci un baglio trasversale, quindi TUTTE le tavole del ponte devono essere inchiodate al baglio. Anche se poi i chiodi erano coperti da un tappo e quindi NON si devono vedere in un modello, è troppo piccolo.
Icone allegate
kit baleniera Essex di OcCre-1abagli.png
cervotto non è in linea   Rispondi quotando
Vecchio 16-12-19, 10:52 PM   #9
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,471
cervotto è un newbie...
predefinito

Quote:
Originariamente inviata da cervotto Visualizza il messaggio
Sotto al segno rosso deve esserci un baglio trasversale, quindi TUTTE le tavole del ponte devono essere inchiodate al baglio. Anche se poi i chiodi erano coperti da un tappo e quindi NON si devono vedere in un modello, è troppo piccolo.
Questa è la coperta della Victory presa da un metro d' altezza, i tappi sono quasi invisibili, figurati in un modellino!!
Icone allegate
kit baleniera Essex di OcCre-chiodi.png
cervotto non è in linea   Rispondi quotando
Vecchio 17-12-19, 10:38 AM   #10
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Mi sono limitato a seguire le istruzioni con l'unica licenza artistica di tagliare le tavole e mettere dei chiodini di metallo invece di montare listelli interi sui quali disegnare le righe di taglio e i chiodini con il lapis.

Quanto a raddoppiare i chiodini avete sicuramente ragione ma non credo che si vedrà molto di questo lavoro una volta ultimato il ponte.. tra strutture cordame e particolari penso che sarà abbastanza invisibile.

Ad ogni modo lo preferisco rispetto a quanto suggerito sul foglio delle istruzioni, se non altro perchè delinea meglio il tavolame senza il rischio di vedere un listello dalla tonalità di colore dominante che va da prua a poppa.
sul breve foglio di testo è scritto:"tracciare delle righe per simulare il fasciame" il resto si comprende dalle foto.

la stessa cosa la vorrei fare col secondo rivestimento dello scafo ma prima di eseguirlo stavolta metterò la foto della pagina del manuale per discuterne prima di iniziare a coprirlo.
Icone allegate
kit baleniera Essex di OcCre-1011239.jpg

Ultima modifica di wrighizilla; 17-12-19 a 10:50 AM
wrighizilla non è in linea   Rispondi quotando
Vecchio 17-12-19, 09:29 PM   #11
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Ho iniziato a chiudere lo scafo col primo fasciame.
sto evitando di mettere i chiodini d'ottone come indicato nelle istruzioni.
preferisco usare i miei spilli che poi posso rimuovere, in questo modo mi evito il rischio di formare dei bozzi in corrispondenza dei chiodi quando avrò da scartare la superficie
Icone allegate
kit baleniera Essex di OcCre-1011240.jpg   kit baleniera Essex di OcCre-1011242.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 18-12-19, 11:26 AM   #12
Utente Vip - Io sostengo Modellismo.net

L'avatar di elizanda

Registrato dal: Jan 2016
residenza: Padova
Messaggi: 40
elizanda ha avuto comportamenti non adeguati in passato...
predefinito

Quote:
Originariamente inviata da wrighizilla Visualizza il messaggio
Ho iniziato a chiudere lo scafo col primo fasciame.
sto evitando di mettere i chiodini d'ottone come indicato nelle istruzioni.
preferisco usare i miei spilli che poi posso rimuovere, in questo modo mi evito il rischio di formare dei bozzi in corrispondenza dei chiodi quando avrò da scartare la superficie
Perchè vuoi buttare via la superficie?
Io mi limiterei a dare una bella CARTEGGIATA
Non facciamo rivoltare Dante nella tomba !
__________________
Fabio
elizanda non è in linea   Rispondi quotando
Vecchio 19-12-19, 05:40 PM   #13
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

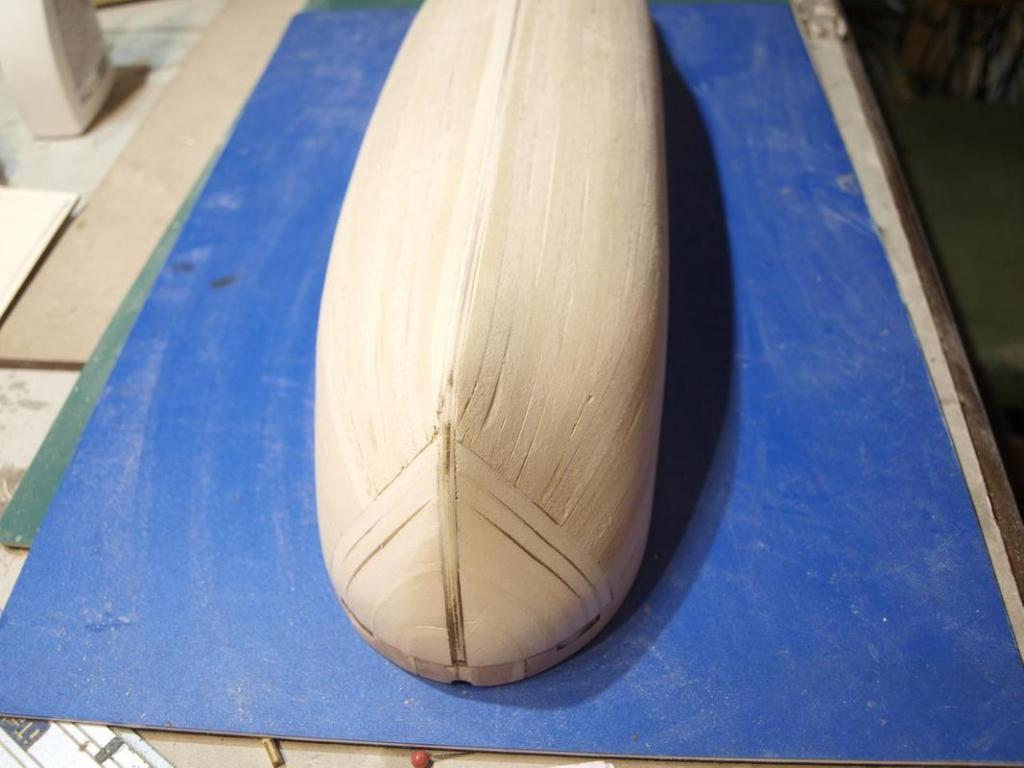

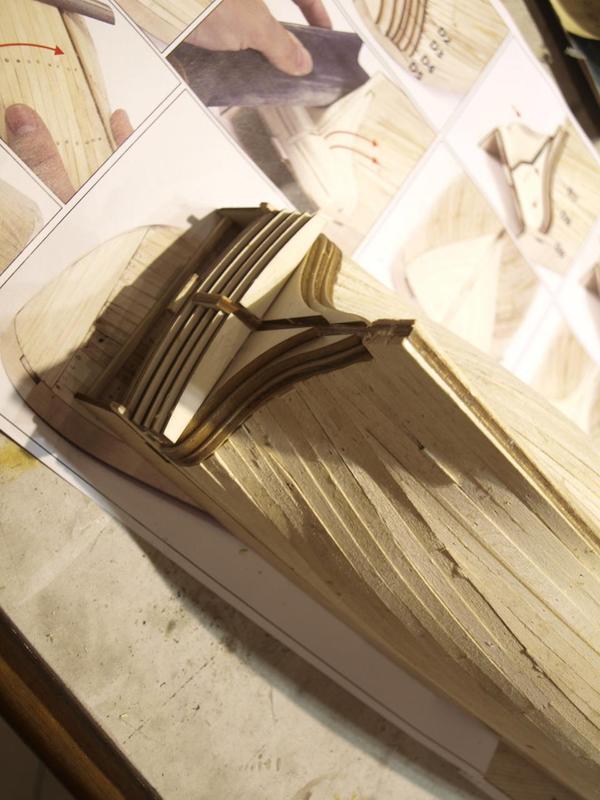

Ho chiuso lo scafo col primo fasciame
Icone allegate
kit baleniera Essex di OcCre-1011250.jpg   kit baleniera Essex di OcCre-1011254.jpg   kit baleniera Essex di OcCre-1011257.jpg

kit baleniera Essex di OcCre-1011258.jpg   kit baleniera Essex di OcCre-1011264.jpg   kit baleniera Essex di OcCre-1011263.jpg

kit baleniera Essex di OcCre-1011265.jpg   kit baleniera Essex di OcCre-1011266.jpg   kit baleniera Essex di OcCre-1011267.jpg

wrighizilla non è in linea   Rispondi quotando
Vecchio 19-12-19, 07:08 PM   #14
Utente Vip - Io sostengo Modellismo.net

Registrato dal: May 2002
Messaggi: 318
wrighizilla inizia ad ingranare.
predefinito

Il prossimo passaggio che dovrei fare sarebbe questo



vorrei però evitare di ottenere uno scafo a strisce quindi pensavo di tagliare i listelli in tavole da 60mm
sapete indicarmi se esiste uno schema o una regola per disporle?
mi figuravo di rivestire lo scafo attestando le tavole a 1/4 della lunghezza in modo di ritrovarmi lo stesso punto di attestatura sulla verticale solo dopo essere saliti di 4 tavole.
avete consigli in merito? vi ringrazio per l'aiuto.
Icone allegate
kit baleniera Essex di OcCre-1011268.jpg
wrighizilla non è in linea   Rispondi quotando
Vecchio 21-12-19, 01:00 PM   #15
Utente Junior

L'avatar di Carmine71

Registrato dal: Oct 2019
residenza: Napoli
Messaggi: 43
Carmine71 è un newbie...
predefinito

Ciao .
Considera che una tavola non poteva essere più di 6/7 metri ,quindi calcola la scala del tuo modello e trovi la misura approssimata del listello.
Per la disposizione e le distanze ho un disegno ,,non so se vale per il tuo modello.


Ciao Carmine71.


https://www.google.com/url?sa=t&rct=...XUNqnvE85VUcM5





PS. Se la scala del tuo modello e di 1:60 il listello dovrebbe essere intorno ai 12cm....
__________________
Se c’è rimedio perché te la prendi? E se non c’è rimedio perché te la prendi?

Ultima modifica di Carmine71; 21-12-19 a 01:18 PM
Carmine71 non è in linea   Rispondi quotando
