25-11-19, 03:51 PM
|
#16
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Stasera provo a farti vedere graficamente su una delle tue foto, così forse sarà più chiaro...
|
|
|
27-11-19, 03:33 PM
|
#17
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Ciao Killik, non dimenticarti di me e della grafica
|
|
|
27-11-19, 03:34 PM
|
#18
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|

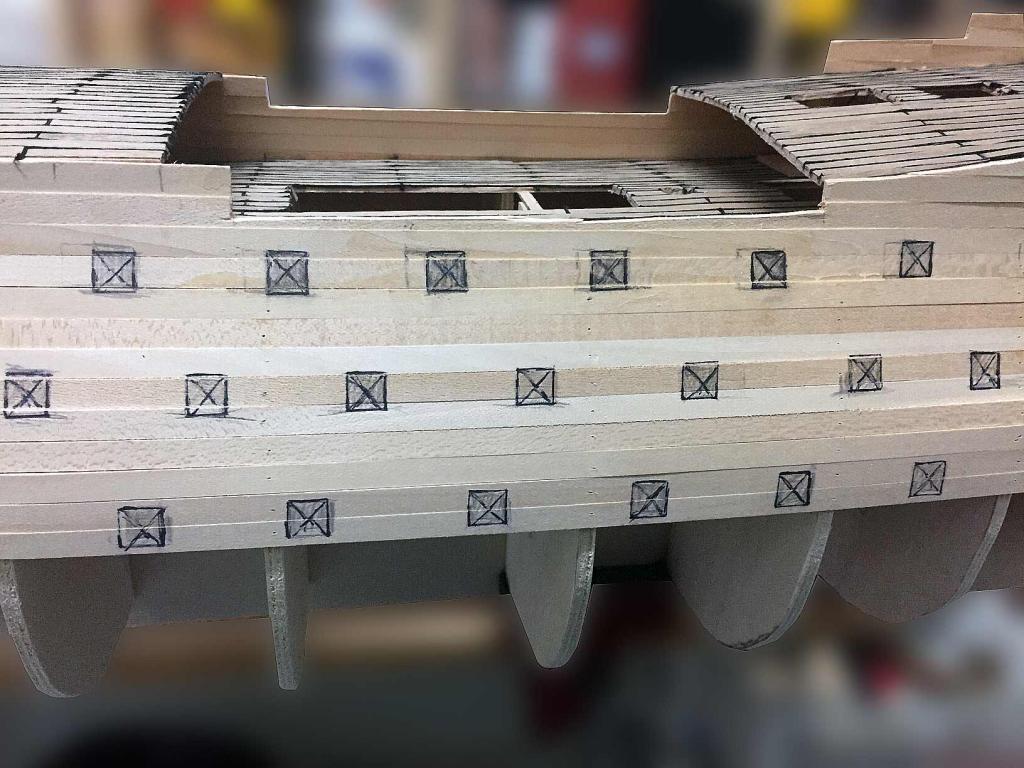

Prima di completare il primo fasciame nella parte inferiore, ho disegnato i sabordi che dovrò ricavare sulle fiancate.
Precedentemente avevo segnato i punti in cui erano stati predisposti gli alloggiamenti per le canne dei cannoni.
Ho teso da poppa a prua, prima sul lato destro poi quello sinistro, un cordoncino piombato (quello che si cuce sotto le tende per farle stendere meglio) per dare all'andamento della fiancata continuità. L'ho steso a livello del primo ponte scoperto, poi del primo nascosto e infine di quello inferiore.
|
|
|
27-11-19, 03:35 PM
|
#19
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Ho costruito il basamento provvisorio per poter sostenere la struttura in piano. Finora l'ho sostenuta in un morsetto fissato al tavolo da lavoro che me la presentava abbastanza inclinata.
Ho bisogno della perfetta stabilità e centratura, tanto da verificarla con la livella, perché ho intenzione di procedere con una fase che solitamente si affronta quando si è terminato il fasciame (primo e secondo) e tutto l'allestimento dello scafo: il posizionamento delle parti inferiori dei tre alberi.
Questa insolita procedura perché nella costruzione degli altri modelli mi sono trovato sempre e infilare i tondini di vario spessore in buchi cechi e spingere finchè non si fermavano. Riempivo di colla l'estremità che sprofondava e speravo che reggesse dopo averla orientata in modo che fosse perpendicolare al ponte. Spesso però l'aggancio nascosto non era dei migliori o non scendeva dove avrei voluto ed era al quanto instabile, costringendomi ad azioni successive per garantire la stabilità.
Con Le Soleil Royal ho deciso di procedere diversamente: fisso le basi fegli alberi negli spazi predisposti nella chiglia prima di ricoprirla col primo fasciame.
In questo modo potrò verificare il posizionamento, adeguare al meglio l'alloggiamento ed essere certo della solidità dell'incollaggio.
Ovviamente riprenderò la costruzione degli alberi e del loro allestimento quando avrò terminato l'intero scafo. Spero che i veri modellisti, quelli che lo fanno con capacità ed esperienza, non storcano troppo il naso a questa mia anticipazione
|
|
|
28-11-19, 10:34 AM
|
#20
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Fissate le basi degli alberi e controllata la centratura e la perpendicolarità alla struttura, nonchè il parallelismo tra loro.
E adesso al via il completamento del primo fasciame.
|
|
|
28-11-19, 04:36 PM
|
#21
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Quote:
Originariamente inviata da silver56
Ciao Killik, non dimenticarti di me e della grafica
|
Non mi sono dimenticato, tranquillo!
Dal telefono non mi riesce di postare immagini: lo farò stasera a casa.
Ne approfitto per un'altra osservazione: gli alberi non sono perpendicolari al ponte e talvolta nemmeno paralleli fra di loro.
Hanno delle inclinazioni che consentono di compensare la spinta del vento sulle vele.
|
|
|
01-12-19, 03:00 PM
|
#22
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Completato il primo fasciame a babordo e buona parte di quello a tribordo.
Prossimi step:
Cartavetrare tutto lo scafo
Stuccare
Secondo fasciame in noce (0,5 x 6mm)
... non prima di aver aperto i sabordi !!!
|
|
|
03-12-19, 09:29 AM
|
#23
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Quote:
Originariamente inviata da Killik
Non mi sono dimenticato, tranquillo!
Dal telefono non mi riesce di postare immagini: lo farò stasera a casa.
Ne approfitto per un'altra osservazione: gli alberi non sono perpendicolari al ponte e talvolta nemmeno paralleli fra di loro.
Hanno delle inclinazioni che consentono di compensare la spinta del vento sulle vele.
|
Sto aspettando che la mia signora, che ha Photoshop, mi modifichi l'immagine per darti la grafica...
Al momento ti posso postare solo questa immagine.
I chiodi sono su ognuno dei bagli, quindi all'altezza delle aperture avrai una linea continua di chiodi.
|
|
|
05-12-19, 06:02 PM
|
#24
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Perdonami Killik, aspetto la prossim immagine per commentare. Purtroppo continuo a non capire, ma è la mia ignoranza e poca esperienza. Ho bisogno del cucchiaino
Completato il primo fasciame, anche a poppa.
Intagliati i sabordi si è trovato tutto al posto giusto. Il compensato posto al di sotto degli incavi per le canne dei cannoni è ricomparso dietro ogni sabordo inferiore, mentre i ponti interni si sono trovati al livello dei sabordi superiori.
La forma imprecisa dei sabordi non mi preoccupa perché avranno una cornice (quelli superiori) con decoro in ottone o semplicemente scura con i portelli sollevati (quelli inferiori). Ovviamente le cornici saranno realizzate da me comn la Stampante 3D.
Sono decisamente soddisfatto. Purtroppo in questo periodo il lavoro mi sta portando via molto tempo, ma riesco a dedicare almeno un paio d'ore alla Soleil Royal.
Prossima tappa: carteggiare lo scafo e passare lo stucco nelle fessure vuote e sulle gradinature ancora rimaste.
|
|
|
06-12-19, 12:02 PM
|
#25
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Aspetto e aspetto, ma niente...

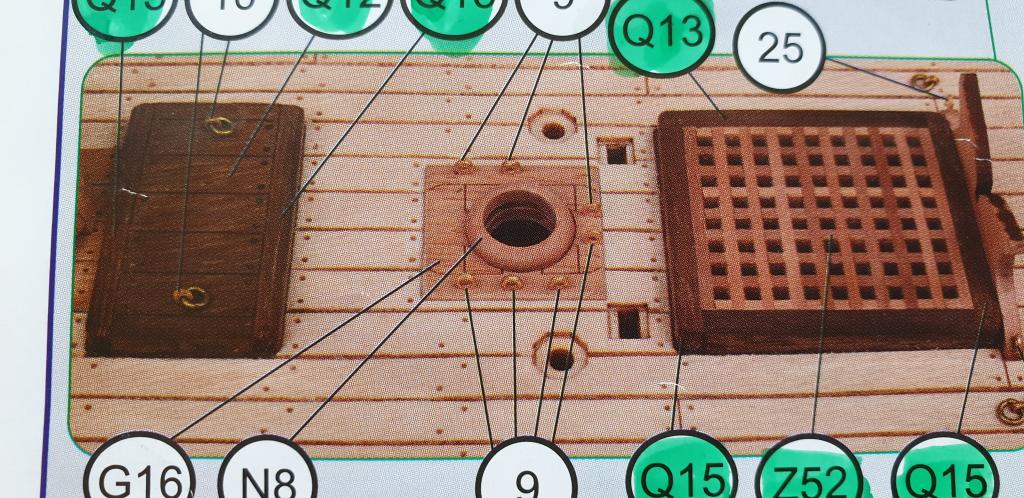

Allora ti posto queste foto, prese dalle istruzioni del Polozk che sto costruendo (vedi il mio WIP).
Come vedi, la chiodatura all'altezza delle aperture passano a filo dei bordi: infatti, come nel disegno in bianco e nero che ti ho postato qualche giorno fa, gli elementi poggiano sui bagli sottostanti.
Vedi anche il WIP dell'Hermione di Catucci, che è costruito in arsenale seguendo le tecniche originali: si può imparare moltissimo da questi lavori.
Fra gli elementi (ad esempio in foto guarda in mezzo ai due pagliolati) non si ripete l'interruzioe delle tavole, perché sarebbero molto corte: che senso ha inchiodare due tavolette corte, quando ne puoi tranquillamente mettere una lunga? La chiodatura c'è, perché c'è un baglio sotto, ma l'interruzione tavola no.
Ultima modifica di Killik; 06-12-19 a 12:26 PM
|
|
|
06-12-19, 02:56 PM
|
#26
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Ora ho capito!
Hai certamente ragione. In prossimità delle aperture avrei dovuto prolungare le tavole.
Tra l'altro i pezzettini mi danno anche fastidio. Anche questo consiglio, come tanti altri ricevuti in questo forum e altrove, lo terrò in seria considerazione.
Grazie
|
|
|
08-12-19, 07:00 PM
|
#27
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Effettuata stuccatura sullo scafo su entrambe i lati. Questa operazione non serve a lisciare le fiancate, ma semplicemente a colmare eventuali gradinature o fessure troppo larghe. Infatti seguirà stesura del secondo fasciame e sarà necessaria uniformità, non superficie liscia che invece è indispensabile per la verniciatura.
Successivamente ho rivestito la chiglia con listelli di noce 0,5 x 6 mm avendo cura di rivestire anche la profilatura.
Ora siamo pronti finalmente a stendere il secondo fasciame.
|
|
|
09-12-19, 09:19 AM
|
#28
|
Guest
|
Che stucco hai usato? Sembra quello che si usa prima di pittare
Inviato dal mio iPhone utilizzando Forum
|
|
|
09-12-19, 11:23 AM
|
#29
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
No, non è lo stucco per muratura. E' stucco per legno a due componenti, bianco.
E' particolarmente fastidioso da usare perchè asciuga molto presto e difficile da carteggiare perché particolarmente duro. Ma per l'uso che devo farne va benissimo. Non mi serve la superficie liscia da verniciare, ma che siano riempite le gradinature e le fessure tra i listelli del primo fasciame.
|
|
|
13-12-19, 12:54 PM
|
#30
|
Utente Junior
Registrato dal: Sep 2016
Messaggi: 80
|
Terminato il secondo fasciame a babordo, nella parte bassa al di sotto del primo incintone; la parte in cui utilizzerò listelli di noce 0,5 x 6 mm. Per la parte superiore utilizzerò listelli di noce 0,5 x 4 mm, per dare maggior risalto ai sabordi e rendere più realistica la riproduzione.
Per le altre navi ho utilizzato sempre listelli di noce 0,5 x 6 mm, sia per la parte inferiore che per quella superiore. Questa volta invece ho deciso di diversificare le due parti.
|
|
|
