Vecchio 17-10-20, 12:01 PM   #166
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito timone

Buongiorno a tutti,
Un altro problema è che i chiodi sono più lunghi dello spessore di chiglia e timone, per cui o vanno tagliati a metà circa, o si mettono alternati (un foro sì e uno no) o si creano inviti inclinati o si spera che si sfalsino da soli martellando. Ho ricorso alle prime due soluzioni.
Una volta inserite le cerniere sul timone, si prende la posizione delle chiodature sulla chiglia e si fanno i fori d'invito. Mi è sembrato più comodo incollare la barra sul timone prima di fissare le cerniere alla chiglia.
Dopo fissate le cerniere sulla chiglia, i fori in esubero si mascherano con una goccia di Vinavil.
Per la colorazione ho usato smalto nero opaco a solvente, dato con un pennello molto sottile.
Alla fine, nonostante tutti i problemi, il risultato mi sembra abbastanza buono.
Alla prossima e buon lavoro a tutti!
Rodolfo.
Icone allegate
Un'altra Coca spagnola da kit AMATI-i100_0573.jpg   Un'altra Coca spagnola da kit AMATI-h100_0548.jpg   Un'altra Coca spagnola da kit AMATI-o100_0571.jpg

Un'altra Coca spagnola da kit AMATI-y100_0567.jpg   Un'altra Coca spagnola da kit AMATI-z100_0562.jpg
De Ruyter non è in linea   Rispondi quotando
Vecchio 23-10-20, 01:00 PM   #167
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Battagliola di poppa.

Carissimi tutti,
come certamente saprete le battagliole della Nao di Matarò non sono delle semplici tavole rettilinee. Per pigrizia mi ero adagiato sulle istruzioni, ma alla fine non ho resistito e ho apportato qualche modifica che mi sembra aggiungere qualcosa al modello. Le foto sono state scattate al termine del lavoro di lima, prima della rifinitura con carta vetrata fine e vernicette.
Sono consapevole di essermi dato la zappa sui piedi, in quanto dovrò fare lo stesso per le battagliole del castello di prua e quella centrale...
Buon lavoro a tutti,

Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-ddd.jpg   Un'altra Coca spagnola da kit AMATI-ccc.jpg
De Ruyter non è in linea   Rispondi quotando
Vecchio 28-10-20, 08:55 PM   #168
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Battagliola del cassero.

Ben trovati tutti quanti!
Per quanto riguarda la battagliola del cassero, le illustrazioni propongono tre semplici listelli dritti appoggiati a nove colonnine. La nao di Matarò ne aveva di più e inoltre denota una certa ricercatezza stilistica. Ho cercato un compromesso curvando i listelli e sagomandoli insieme alle colonnine.
E' un lavoro che fatto con lime e cartavetrata fa venire l'orchite, consiglio di attrezzarsi meccanicamente.
L'ultima foto illustra lo stadio attuale, in attesa di aggiungere i blocchetti in cima alle colonnine.
Alla prossima!
Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-000_4481.jpg   Un'altra Coca spagnola da kit AMATI-100_0623.jpg   Un'altra Coca spagnola da kit AMATI-100_0575.jpg

Un'altra Coca spagnola da kit AMATI-100_0584.jpg   Un'altra Coca spagnola da kit AMATI-100_0610.jpg   Un'altra Coca spagnola da kit AMATI-100_0628.jpg

De Ruyter non è in linea   Rispondi quotando
Vecchio 29-10-20, 07:16 AM   #169
Utente Senior

L'avatar di felipe.max

Registrato dal: Mar 2010
residenza: Taranto
Messaggi: 1,170
felipe.max è un newbie...
predefinito

Peró credo che il tuo lavoro paghi alla grande

Inviato con il mio SM-T585 - Scarica l‘app del Forum di Modellismo.net
felipe.max non è in linea   Rispondi quotando
Vecchio 31-10-20, 06:58 PM   #170
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Battagliola del cassero.

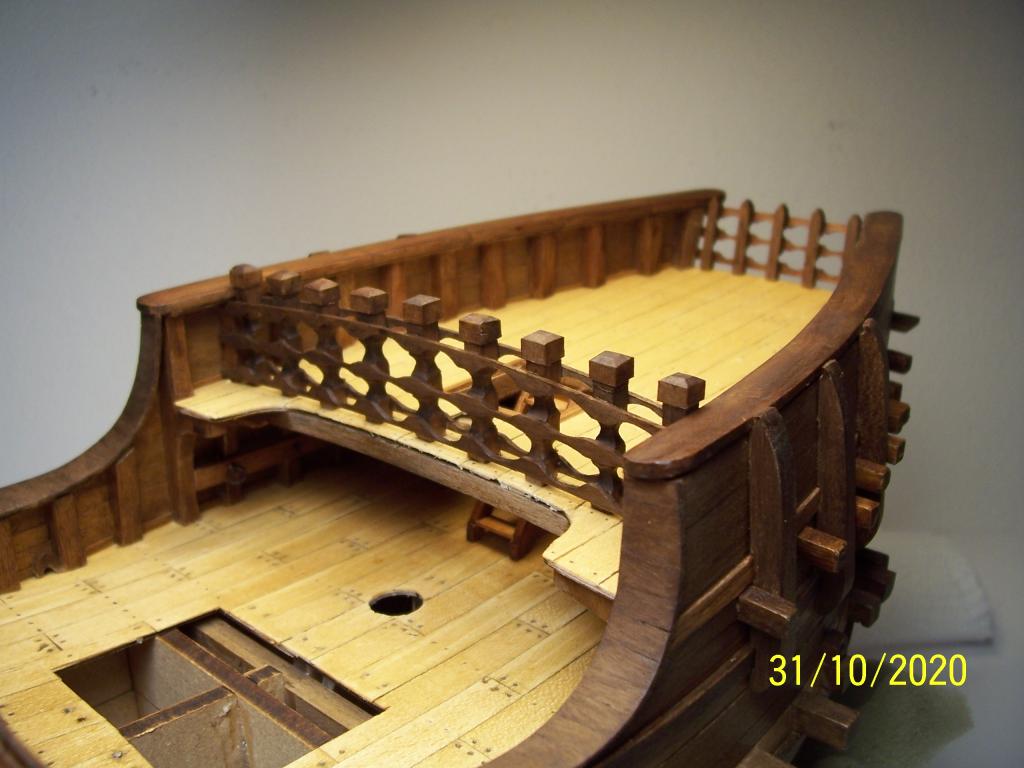

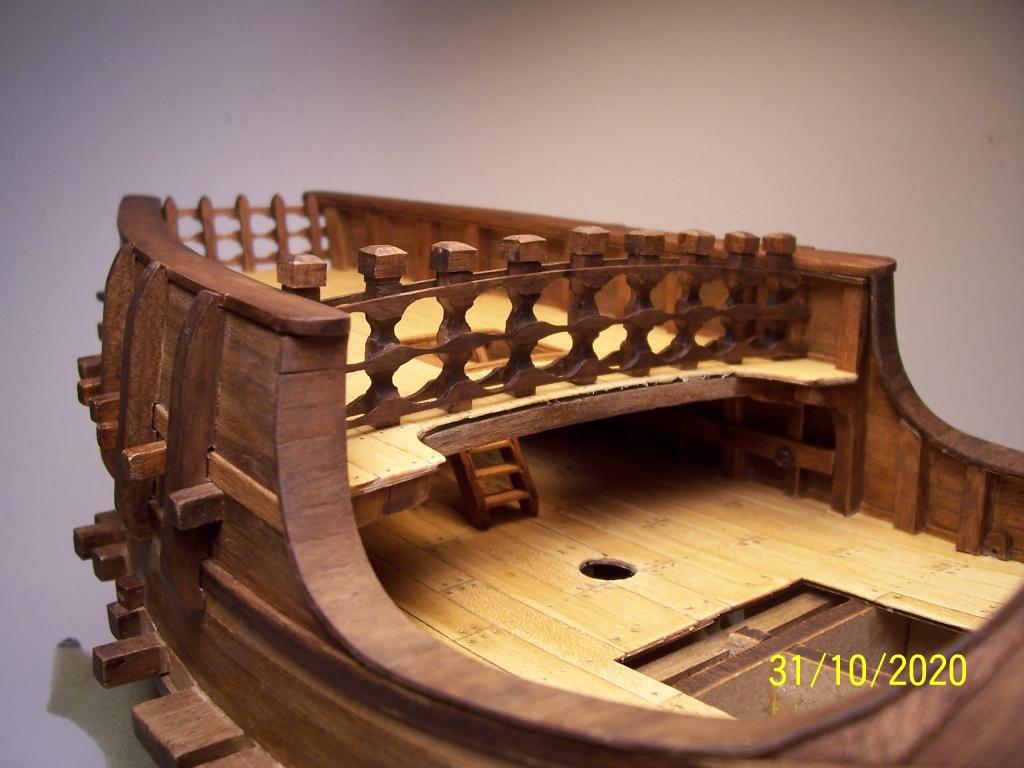

Hai ragionissima Felipe!
Però mi sono attrezzato con un trapanino e qualche supporto abrasivo per fare i pezzi sovrastanti le colonnine e per rifare quelli venuti peggio. Arrivato a questo punto ho deciso che mi andava bene così, anche se non raggiunge la perfezione...
Adesso si passa al castelletto di poppa.
Buon proseguimento a tutti!
Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-100_0647.jpg   Un'altra Coca spagnola da kit AMATI-100_0648.jpg   Un'altra Coca spagnola da kit AMATI-100_0649.jpg

Un'altra Coca spagnola da kit AMATI-100_0650.jpg   Un'altra Coca spagnola da kit AMATI-100_0651.jpg   Un'altra Coca spagnola da kit AMATI-100_0652.jpg

Un'altra Coca spagnola da kit AMATI-100_0623.jpg
De Ruyter non è in linea   Rispondi quotando
Vecchio 05-11-20, 12:34 AM   #171
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Castelletto di poppa.

Bentrovati!

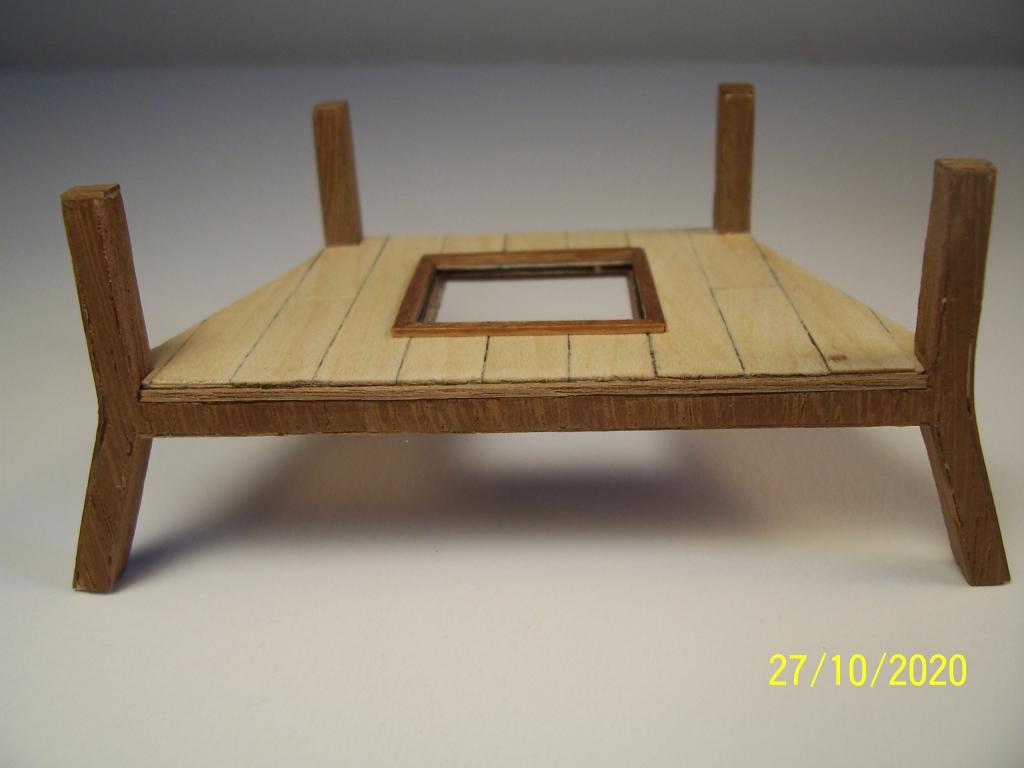

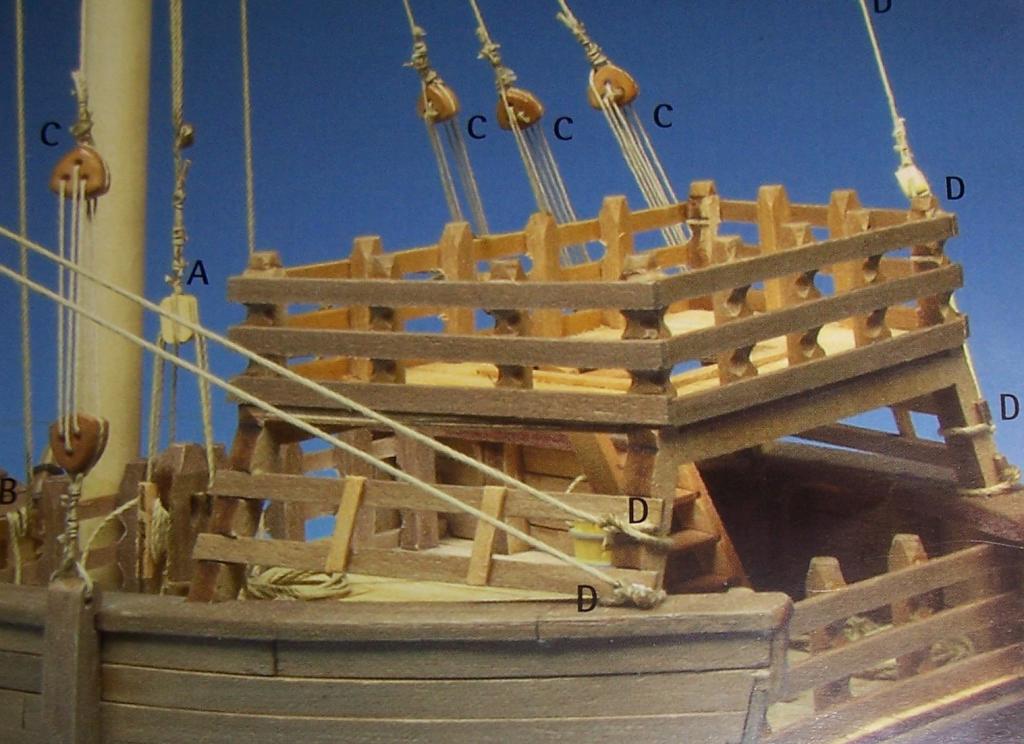

Le modifiche apportate sono solo la completa ricopertura della struttura con impiallacciatura e la costruzione di un telaio sottostante che conferisce un'idea di solidità.
Buona serata!
Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-000_3986.jpg   Un'altra Coca spagnola da kit AMATI-100_0632.jpg   Un'altra Coca spagnola da kit AMATI-100_0634.jpg

Un'altra Coca spagnola da kit AMATI-100_9948.jpg   Un'altra Coca spagnola da kit AMATI-100_0638.jpg
De Ruyter non è in linea   Rispondi quotando
Vecchio 05-11-20, 09:35 AM   #172
Utente Junior

L'avatar di AldoZ24

Registrato dal: Aug 2020
residenza: Roma - Sicilia
Messaggi: 68
AldoZ24 è un newbie...
predefinito

Scusate, come posso cercare maggiori informazioni su questo tipo di nave? se cerco Cocca trovo riferimenti a navi nordiche, tipo del mar baltico, se cerco coca trovo solo riferimenti al traffico di droga...

Aldo.
AldoZ24 non è in linea   Rispondi quotando
Vecchio 05-11-20, 11:17 AM   #173
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,067
cervotto è un newbie...
predefinito

Quote:
Originariamente inviata da AldoZ24 Visualizza il messaggio
Scusate, come posso cercare maggiori informazioni su questo tipo di nave? se cerco Cocca trovo riferimenti a navi nordiche, tipo del mar baltico, se cerco coca trovo solo riferimenti al traffico di droga...

Aldo.
Cerca "Cocca di Matarò", che è questo modello. Le altre sono informazioni sulle Cocche molto generiche che riguardano quelle nordiche le quali furono le prime ad essere ideate.
cervotto non è in linea   Rispondi quotando
Vecchio 05-11-20, 11:56 AM   #174
Utente Junior

L'avatar di AldoZ24

Registrato dal: Aug 2020
residenza: Roma - Sicilia
Messaggi: 68
AldoZ24 è un newbie...
predefinito

Grazie mille.

Aldo.
AldoZ24 non è in linea   Rispondi quotando
Vecchio 06-11-20, 12:35 PM   #175
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito

Buongiorno Aldo,
per qualche nota storica atta a inquadrare l'argomento, potrebbe essere interessante questa sintesidi Ugo Tucci, da pagina 278:

https://memoriedigitaliliguri.it/Doc...6d752d0989.pdf

e anche questa rassegna:

https://www.marenostrumrapallo.it/in...=1604658876176

Buon lavoro!

Rodolfo
De Ruyter non è in linea   Rispondi quotando
Vecchio 07-11-20, 09:53 AM   #176
Utente Junior

L'avatar di AldoZ24

Registrato dal: Aug 2020
residenza: Roma - Sicilia
Messaggi: 68
AldoZ24 è un newbie...
predefinito

Interessanti, grazie.


Aldo.
AldoZ24 non è in linea   Rispondi quotando
Vecchio 07-11-20, 04:12 PM   #177
Utente

L'avatar di Davide69

Registrato dal: Apr 2013
residenza: Salsomaggiore Terme
Messaggi: 620
Davide69 inizia ad ingranare.
Invia un messaggio tremite MSN a Davide69
predefinito

Quote:
Originariamente inviata da De Ruyter Visualizza il messaggio
Bentrovati!
Le modifiche apportate sono solo la completa ricopertura della struttura con impiallacciatura e la costruzione di un telaio sottostante che conferisce un'idea di solidità.
Buona serata!
Rodolfo

Tutto bene, l'unica cosa visibile che stona il verso delle venature delle traverse che sostengono il ponte.
Davide69 non è in linea   Rispondi quotando
Vecchio 07-11-20, 07:56 PM   #178
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito

Verissimo, grazie Davide! Non me n'ero accorto. Avevo incollato il tutto su un foglio di piallaccio e quindi il verso era uno solo. Proverò a rimediare.

@AldoZ24 : consiglierei anche di leggere il WIP della Coca di Vinavil, una miniera di notizie oltre che una guida costruttiva (per me) eccezionale.
De Ruyter non è in linea   Rispondi quotando
Vecchio 12-11-20, 04:14 PM   #179
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Castelletto di poppa.

Un saluto a tutti!

Corretto l'errore segnalato da Davide, ho proseguito con la costruzione del castelletto. Essendo la pianta trapezoidale, ho limato gli angoli dei supporti per creare la sede per le assi. Un'alternativa potrebbe essere incollare dei cunei triangolari sui quali adagiare le loro estremità.
Ovviamente la lavorazione ricalca quella già usata per le battagliole.

Alla prossima!

Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-aa100_0671.jpg   Un'altra Coca spagnola da kit AMATI-a100_0657.jpg   Un'altra Coca spagnola da kit AMATI-b100_0658.jpg

Un'altra Coca spagnola da kit AMATI-c100_0662.jpg   Un'altra Coca spagnola da kit AMATI-d100_0660.jpg   Un'altra Coca spagnola da kit AMATI-g100_0688.jpg

Un'altra Coca spagnola da kit AMATI-h100_0690.jpg   Un'altra Coca spagnola da kit AMATI-h100_0693.jpg   Un'altra Coca spagnola da kit AMATI-i100_0694.jpg

De Ruyter non è in linea   Rispondi quotando
Vecchio 14-11-20, 12:33 PM   #180
Utente

Registrato dal: Nov 2019
Messaggi: 187
De Ruyter è un newbie...
predefinito Tuga, calcese e potenza

Buongiorno a tutti,
la tuga secondo AMATI è essenziale; tempo fa l'ho assemblata copiando da un modello simile visto su Pinterest. Viene da pensare che la tavola centrale sia fissata saldamente alle pareti e rimovibile quando è necessario un carico voluminoso, mentre i portelli laterali si aprono facilmente grazie alle cerniere.
Rimangono da collocare i fori delle gomene...
Alla prossima!
Rodolfo
Icone allegate
Un'altra Coca spagnola da kit AMATI-100_0706.jpg   Un'altra Coca spagnola da kit AMATI-tuga-3.jpg   Un'altra Coca spagnola da kit AMATI-tuga2.jpg

De Ruyter non è in linea   Rispondi quotando
