Vecchio 25-02-19, 09:07 AM   #1
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito Castello di prua della Santa Maria mini Mamoli

Salve a tutti,
sono un neo costruttore di modelli navali ed un neo iscritto a "Forum Modellismo.net" , la ragione molto semplice, scambiare opinioni ed in particolare avere indicazioni, suggerimenti e soluzioni da veri professionisti del modellismo navale.
Quale primo lavoro ho scelto il modello della Santa Maria della mini Mamoli.
Ma, purtroppo, dopo aver completato il tavolato a poppa ed in coperta sono rimasto bloccato poich non riesco a comprendere la parte della costruzione del sotto castello di prua, in particolare della "mensola" (come da allegate istruzioni).
Potrebbe qualcuno darmi suggerimenti in merito?
Grazie
Palombaro
File allegati
Tipo di file: pdf Prospetto costruttivo 1^ parte.pdf (555.7 KB, 25 visite)

PALOMBARO non  in linea   Rispondi quotando
Vecchio 25-02-19, 12:14 PM   #2
Super Moderatore

L'avatar di gnanni

Registrato dal: Apr 2001
residenza: Bologna
Messaggi: 3,445
gnanni ha disabilitato la reputazione
predefinito

Benvenuto nel Forum
se desideri disponibile gratis l'applicazione ufficiale del forum per iPhone e Android.

Ti consiglio di leggere il nostro regolamento, per qualsiasi chiarimento non esitare scrivere.

Infine, se ci vuoi seguire anche sui social, questi sono i nostri canali principali:
gnanni non  in linea   Rispondi quotando
Vecchio 25-02-19, 09:31 PM   #3
Utente Vip - Io sostengo Modellismo.net

L'avatar di il matte

Registrato dal: May 2010
residenza: Pisa
Messaggi: 3,427
il matte diventer qualcuno prima o dopo!
predefinito

Devi aggiungere la foto della mensola nelle istruzioni, tagliata in quella che hai messo e non facile aiutarti, quindi.
__________________
Ciao
Paolo
il matte non  in linea   Rispondi quotando
Vecchio 26-02-19, 01:07 PM   #4
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,327
cervotto  un newbie...
predefinito

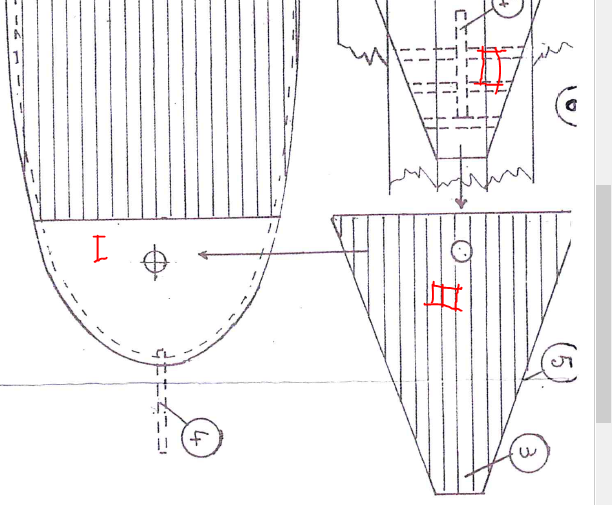

La coperta (I) voleva lunga fino a prua, ma forse la Mantua non lo ritiene necessario perch resta sotto il castello; il "tetto" del castello (II) forse la mensola di cui parli, e viene listellato e rifilato (III) poi messo sopra la murata di prua e sostenuto da traverse sul "becco" (o piccolo sperone) della ruota di prua.
Icone allegate
Castello di prua della Santa Maria mini Mamoli-ancora.png
cervotto non  in linea   Rispondi quotando
Vecchio 06-03-19, 07:57 AM   #5
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito Continuo a immergermi in acque torbide

Grazie Paolo e grazie anche a te Cervotto per le indicazioni che mi avete dato, ma finora non ci ho capito molto dal disegno relativo al montaggio della mensola del castello di prua della Santa Maria della Mini Mamoli, (tutto il resto del disegno relativo alla costruzione molto facile).
Pertanto ho provveduto ad allegare altra parte del disegno che potrebbe farmi avere esatte indicazioni sull'assemblaggio.
Resto in attesa di vostri suggerimenti.
Grazie.
Palombaro
File allegati
Tipo di file: pdf Prospetto costruttivo A.pdf (882.7 KB, 12 visite)
Tipo di file: pdf Prospetto costruttivo 1^ parte.pdf (555.7 KB, 6 visite)
PALOMBARO non  in linea   Rispondi quotando
Vecchio 06-03-19, 05:01 PM   #6
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,327
cervotto  un newbie...
predefinito

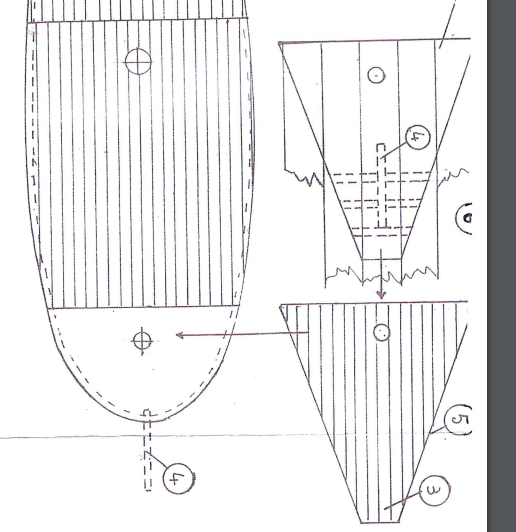

A me sembra abbastanza semplice; mettere le traverse sul "becco" della nave 4; listellare e rifilare il tetto del castello 5; sistemare il tutto in posizione sopra il castello.
Icone allegate
Castello di prua della Santa Maria mini Mamoli-sssmaria.png
cervotto non  in linea   Rispondi quotando
Vecchio 07-03-19, 09:54 AM   #7
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito

Grazie Cervotto per la tua sempre preziosa consulenza, ma per uno come me che all'inizio "non sa leggere e scrivere" sarebbe di ausilio un disegno di riferimento.
Da parte mia ho interpretato come da disegno allegato (prospetto laterale la sistemazione della mensola al castello di prua.
resto in attesa di tuo parere.
Cordiali saluti
Palombaro
File allegati
Tipo di file: pdf Possibile montaggio.pdf (145.6 KB, 11 visite)
PALOMBARO non  in linea   Rispondi quotando
Vecchio 07-03-19, 04:38 PM   #8
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,327
cervotto  un newbie...
predefinito

Quote:
Originariamente inviata da PALOMBARO Visualizza il messaggio
Grazie Cervotto per la tua sempre preziosa consulenza, ma per uno come me che all'inizio "non sa leggere e scrivere" sarebbe di ausilio un disegno di riferimento.
Da parte mia ho interpretato come da disegno allegato (prospetto laterale la sistemazione della mensola al castello di prua.
resto in attesa di tuo parere.
Cordiali saluti
Palombaro

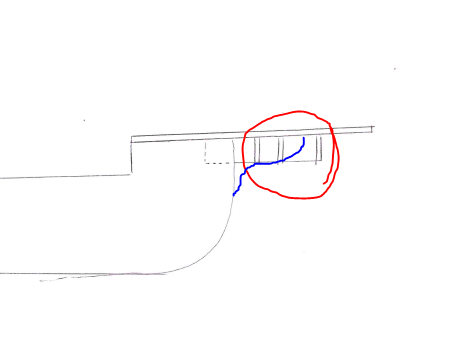

La posizione della "mensola"-tetto di castello giusta, ma cosa sono quei "pali" verticali? (rosso) dovevano essere orizzontali sopra il "becco" di prua (bl)
Icone allegate
Castello di prua della Santa Maria mini Mamoli-becco.png
cervotto non  in linea   Rispondi quotando
Vecchio 15-03-19, 03:44 PM   #9
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito

Si Cervotto, hai ragione, comunque il disegno mostra la sezione laterale della prua della Santa Maria, in effetti quei "pali" sono verticali (rosso) nella sezione laterale, mentre nella sezione frontale sono orizzontali (bl) sopra il "becco" di prua.
Credo che si intendesse la stessa cosa.
Grazie per la risposta
PALOMBARO non  in linea   Rispondi quotando
Vecchio 19-03-19, 08:00 AM   #10
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito Indicazione sulla colorazione della Santa Maria

Salve a tutti,
sono ancora in fase di costruzione del modello mini Mamoli della Santa Maria, ma mi sto gi ponendo il problema della colorazione.
Certamente l'opera viva avr una colorazione nero opaco con colore acrilico, e per il resto ? cosa mi consigliate? Usare del mordente color noce ? o colore acrilico ? ed in questo caso che colorazione?
Attendo vostre indicazioni in merito. Grazie
Palombaro
PALOMBARO non  in linea   Rispondi quotando
Vecchio 19-03-19, 09:39 AM   #11
Utente Senior

Registrato dal: Dec 2014
Messaggi: 1,327
cervotto  un newbie...
predefinito

Quote:
Originariamente inviata da PALOMBARO Visualizza il messaggio
Salve a tutti,
sono ancora in fase di costruzione del modello mini Mamoli della Santa Maria, ma mi sto gi ponendo il problema della colorazione.
Certamente l'opera viva avr una colorazione nero opaco con colore acrilico, e per il resto ? cosa mi consigliate? Usare del mordente color noce ? o colore acrilico ? ed in questo caso che colorazione?
Attendo vostre indicazioni in merito. Grazie
Palombaro
Sul legno vanno bene tutti i tipi di colore, ma se vuoi che il modello resista al tempo devi poi dare trasparente di protezione. Per dare un poco di contrasto potresti fare lo scafo in noce chiaro, cinte e bottazzi (quelli verticali per proteggere gli urti allo scafo) noce scuro, i ponti in tiglio naturale, alberi, pennoni e altri particolari in noce scuro. Diluisci il mordente fino a ottenere la tonalit desiderata.
cervotto non  in linea   Rispondi quotando
Vecchio 19-03-19, 11:17 AM   #12
Utente Junior

Registrato dal: Feb 2019
residenza: CORATO Bari
Messaggi: 6
PALOMBARO  un newbie...
predefinito

Grazie Cervotto, sei sempre pronto ed esaustivo.
PALOMBARO non  in linea   Rispondi quotando
