Vecchio 13-03-20, 04:27 PM   #76
Utente

Registrato dal: Sep 2010
Messaggi: 159
michelemagnanimo è un newbie...
predefinito grande lavoro

Quote:
Originariamente inviata da Telese Visualizza il messaggio
Amici e Modellisti, inserisco foto di un avanzamento lavori al mio cantiere del HMS Pegasus...con calma, come se ogni particolare fosse un progetto a se stante !
Cordialità

non posso che avere ammirazione
michelemagnanimo non è in linea   Rispondi quotando
Vecchio 16-03-20, 10:15 PM   #77
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

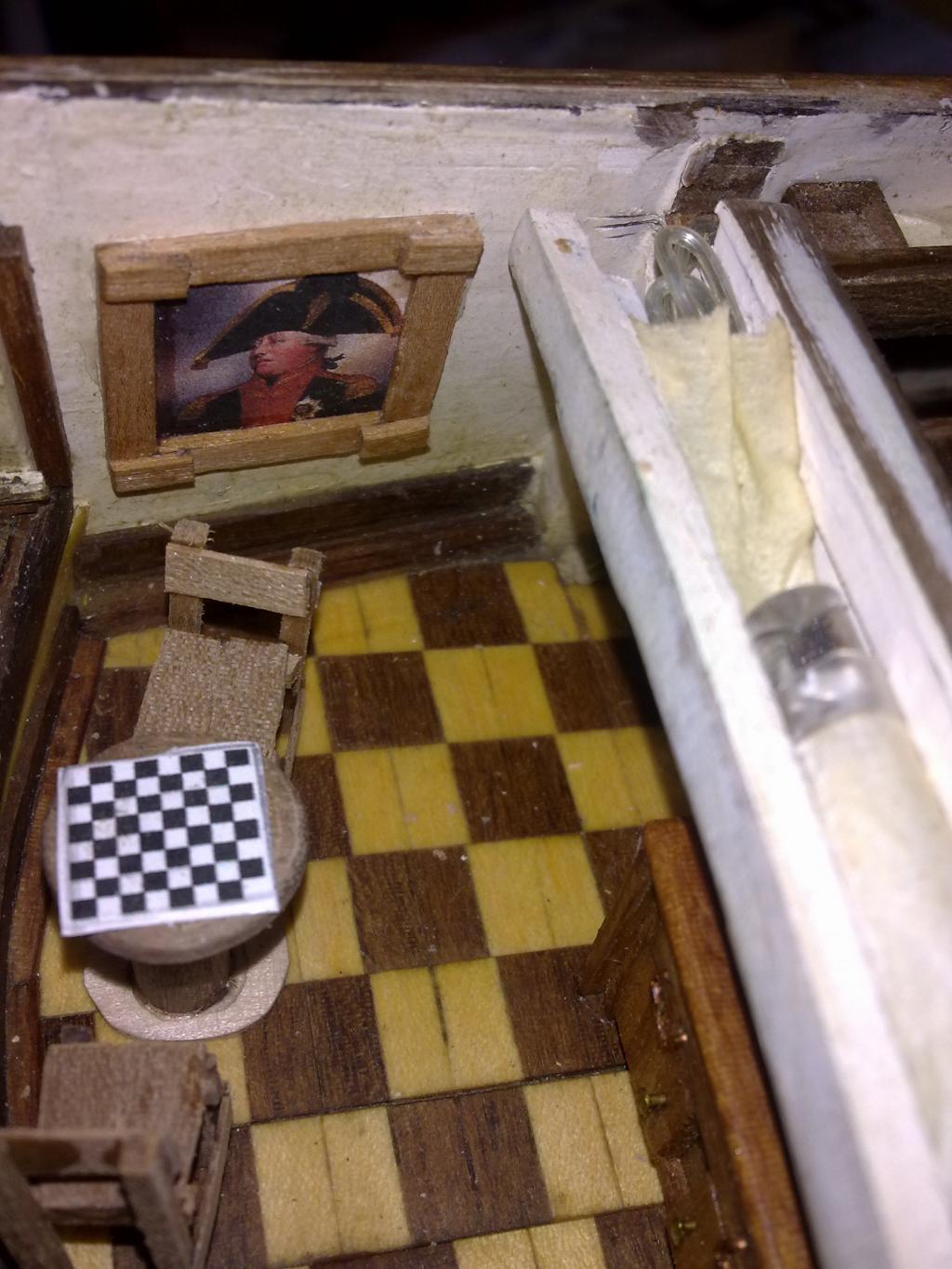

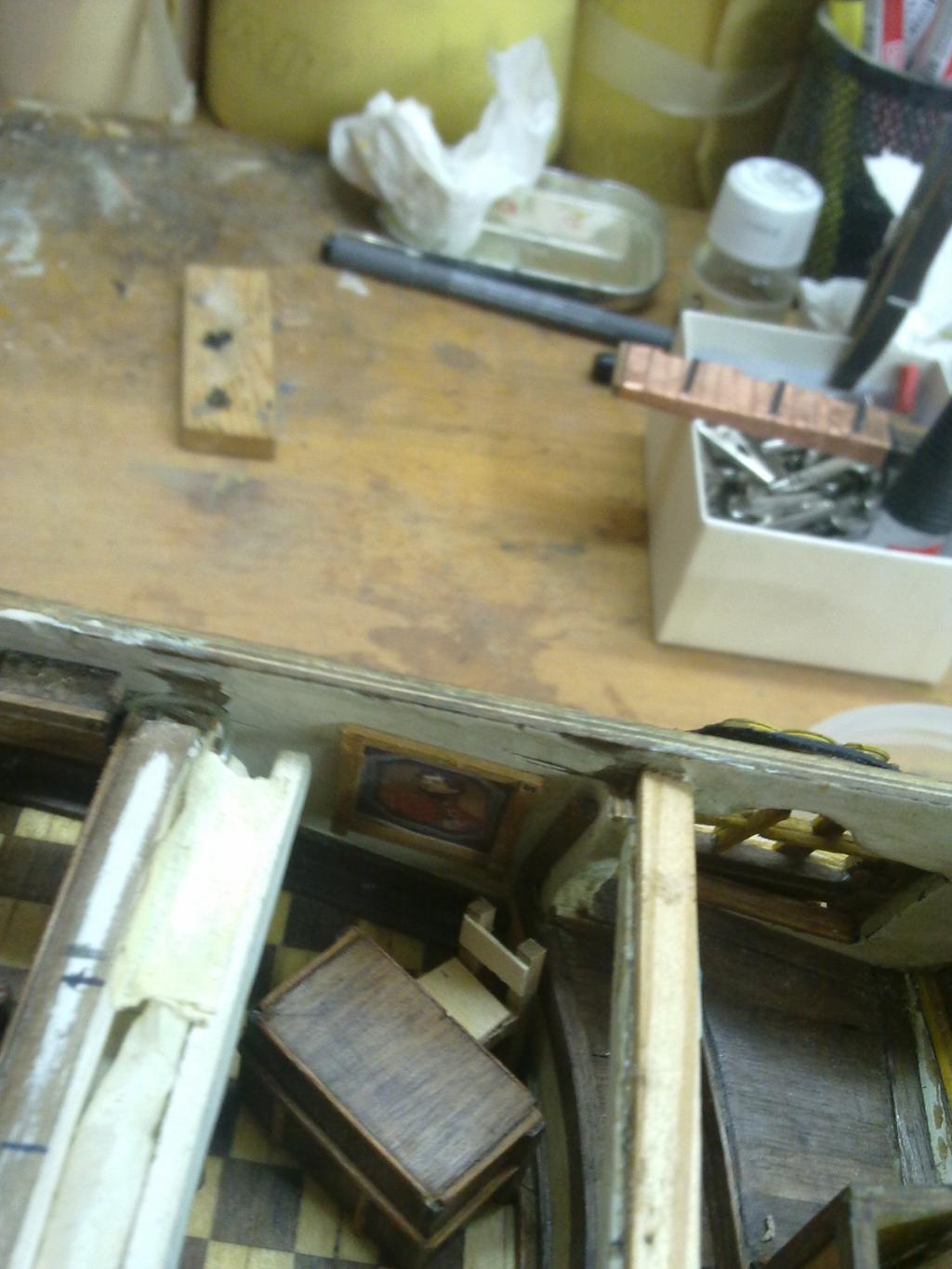

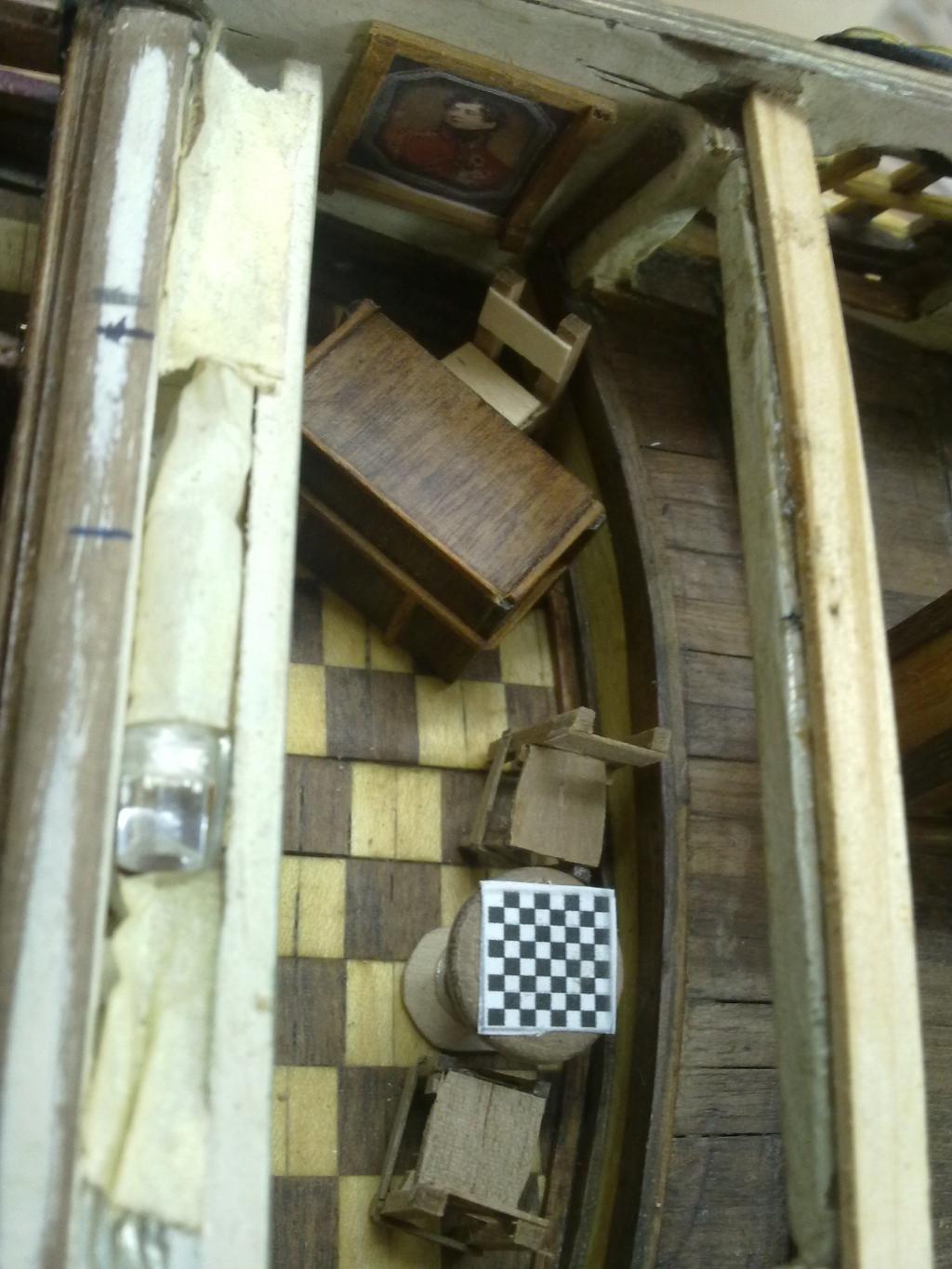

Il Comandante del mio vascello ha deciso di giocare a dama ...
Icone allegate
Hms PEGASUS di Ulisse-15032020103.jpg   Hms PEGASUS di Ulisse-15032020104.jpg   Hms PEGASUS di Ulisse-15032020105.jpg

Hms PEGASUS di Ulisse-15032020108.jpg   Hms PEGASUS di Ulisse-15032020110.jpg   Hms PEGASUS di Ulisse-15032020111.jpg

Hms PEGASUS di Ulisse-15032020112.jpg
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 16-03-20, 10:17 PM   #78
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

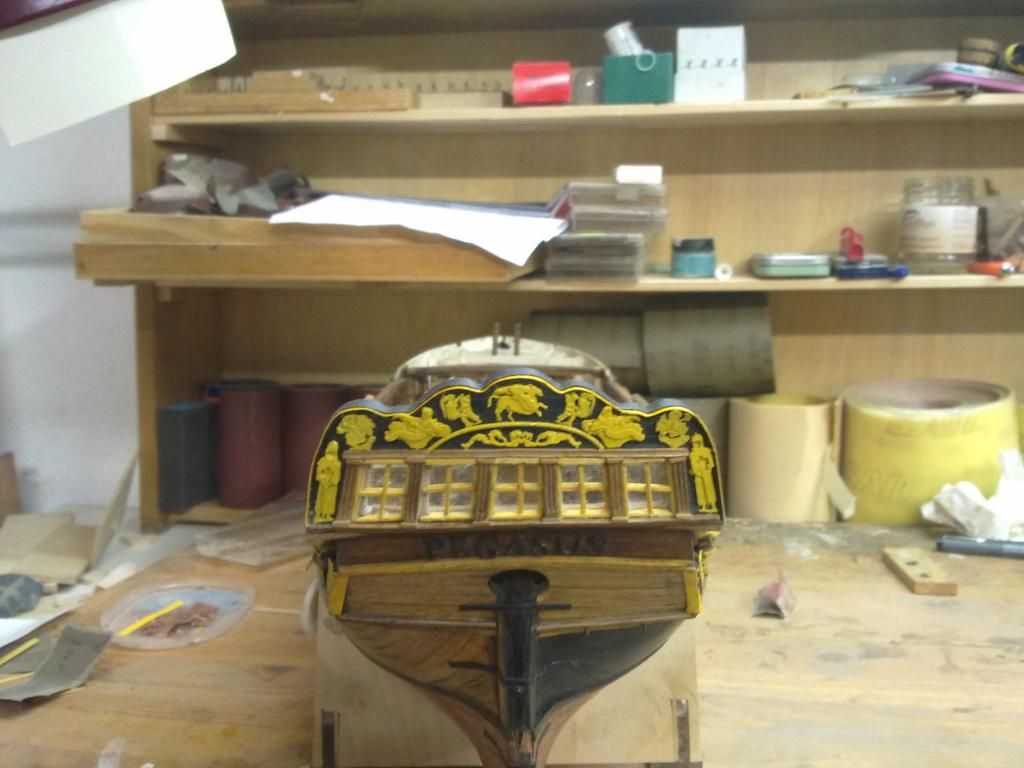

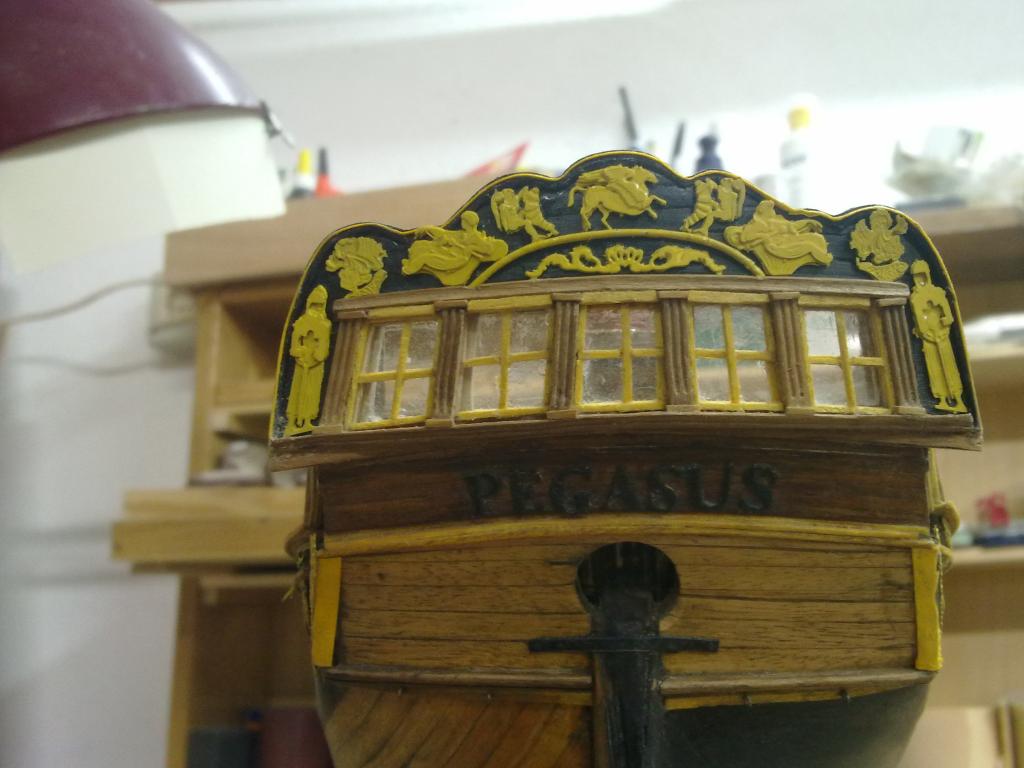

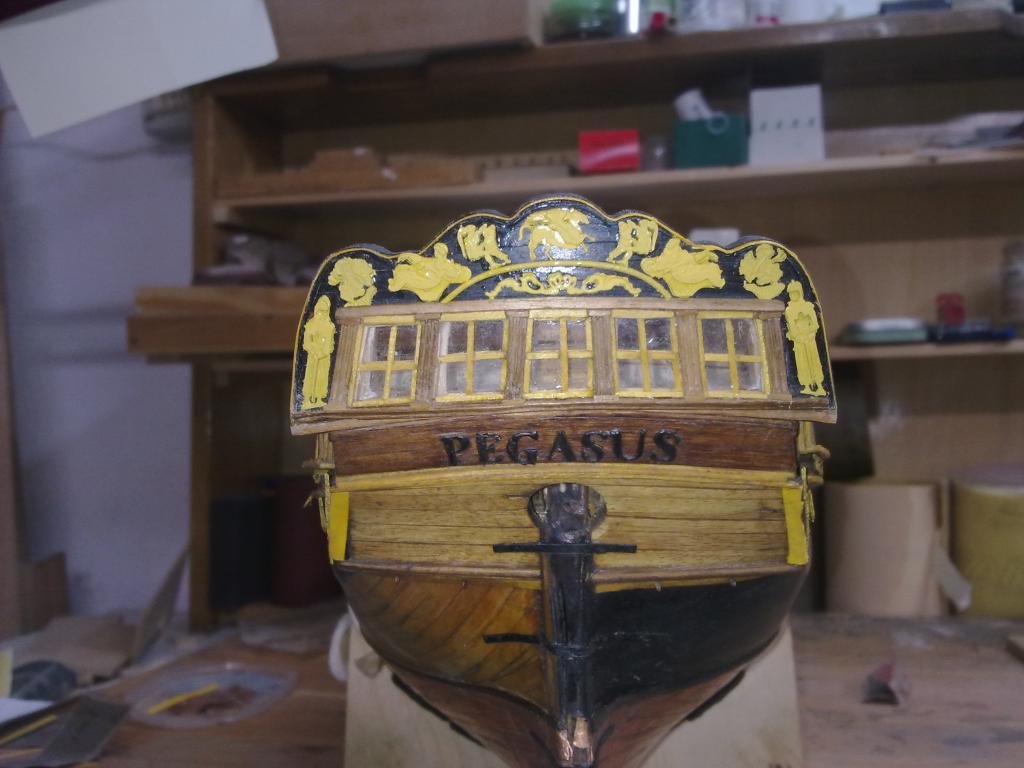

Ed ora vediamo lo specchio di poppa con le finestrature posteriori...
Icone allegate
Hms PEGASUS di Ulisse-15032020113.jpg   Hms PEGASUS di Ulisse-15032020114.jpg   Hms PEGASUS di Ulisse-15032020116.jpg

Hms PEGASUS di Ulisse-15032020117.jpg
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 01-04-20, 09:45 PM   #79
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

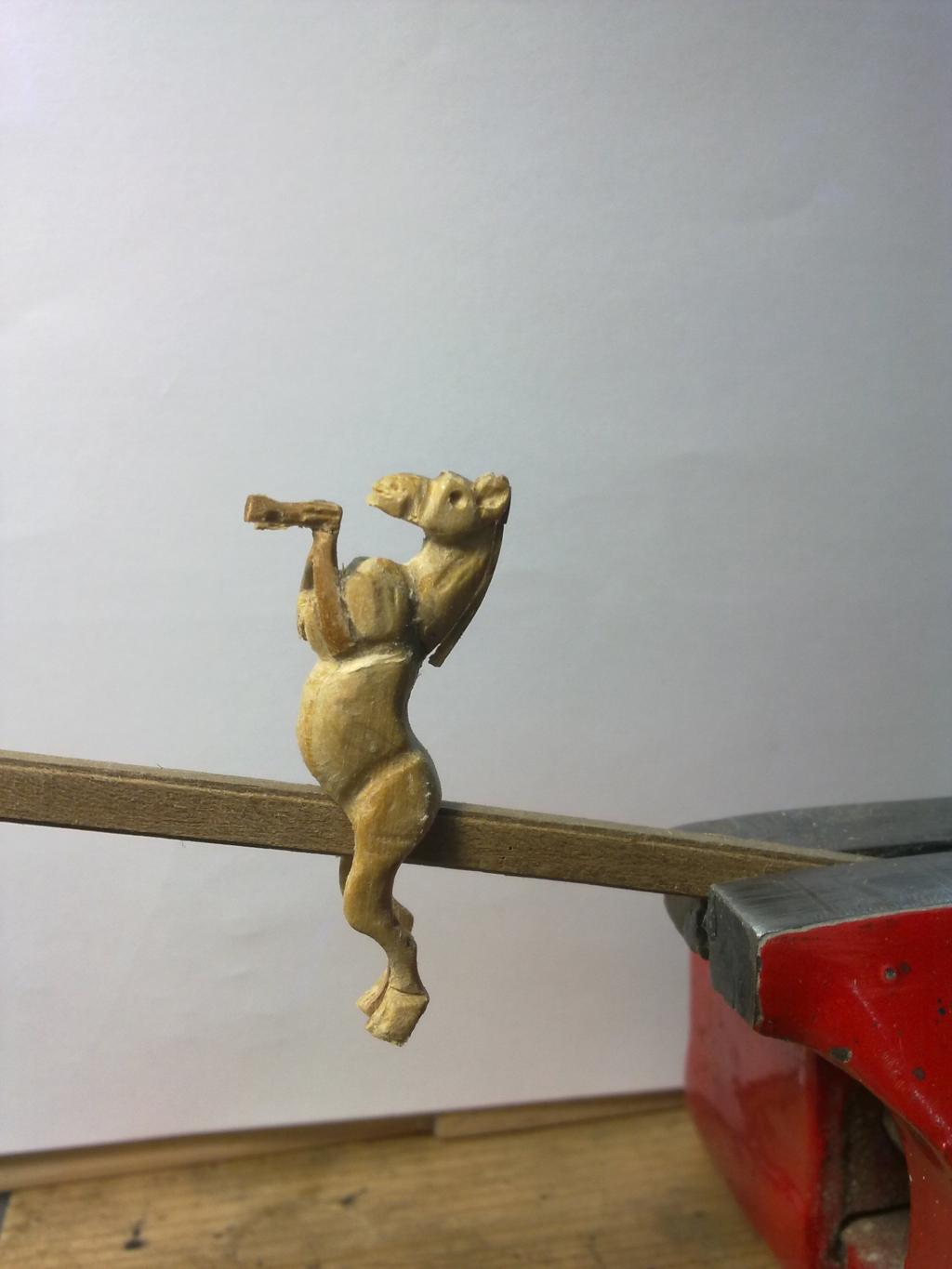

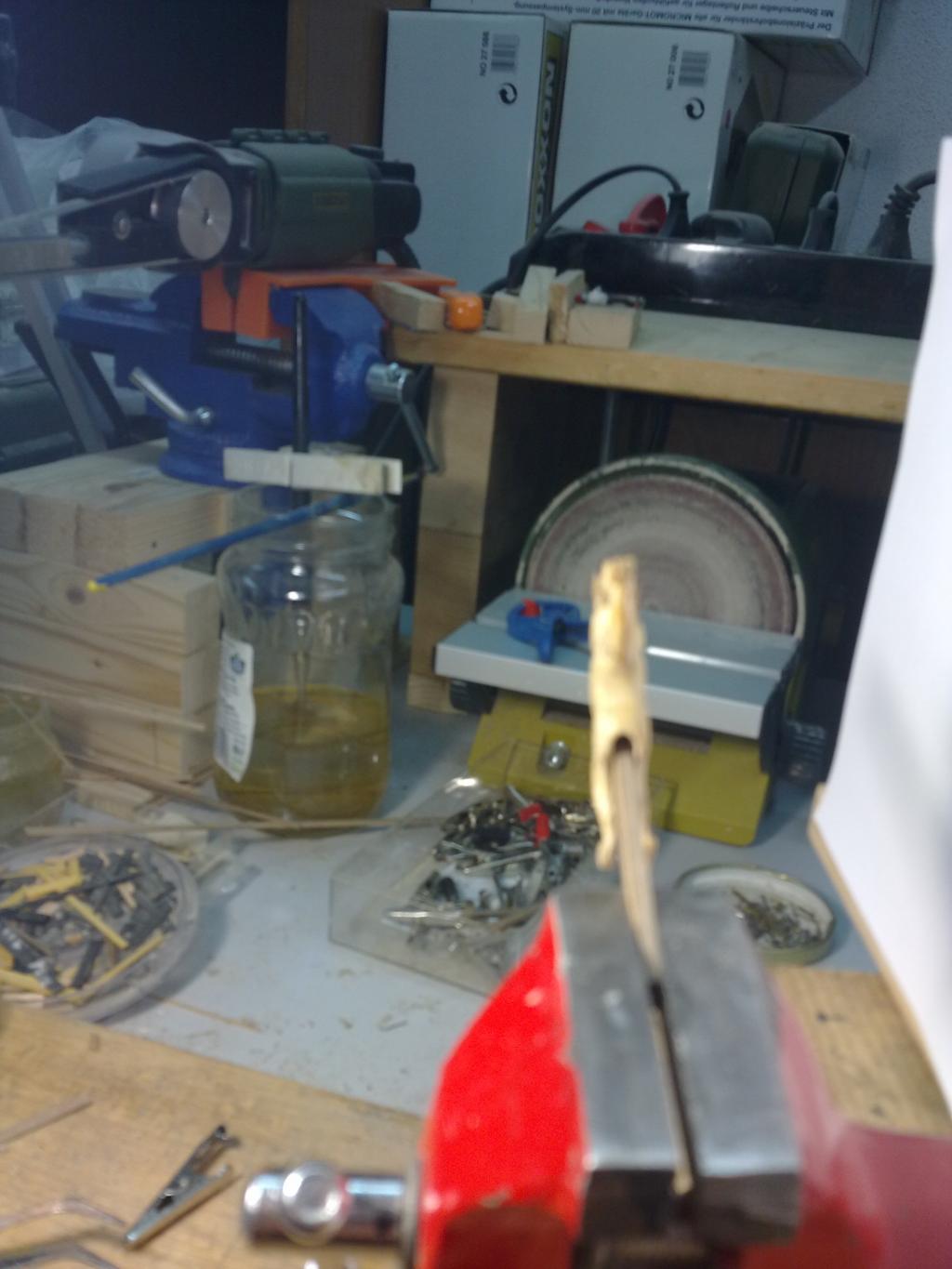

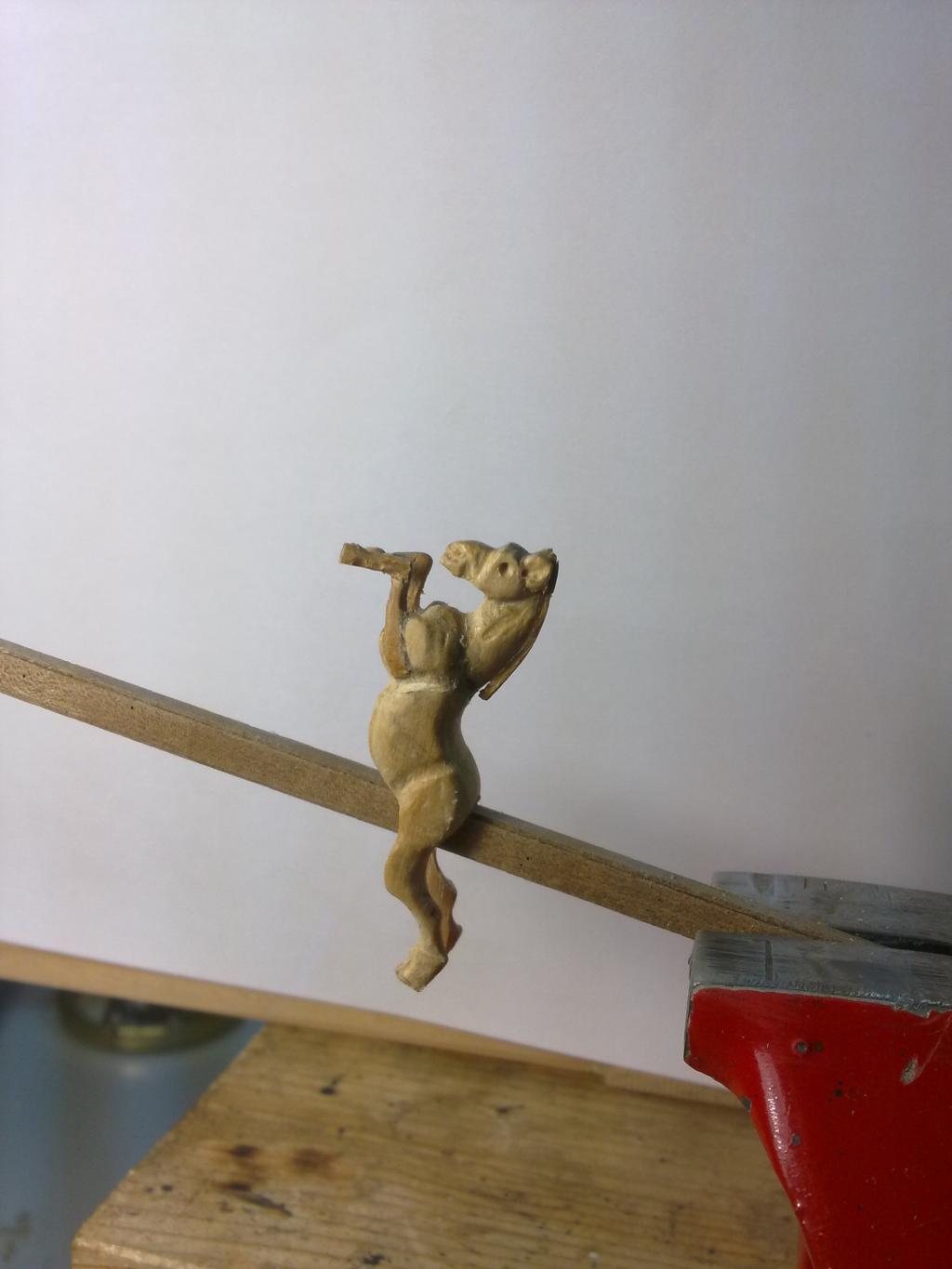

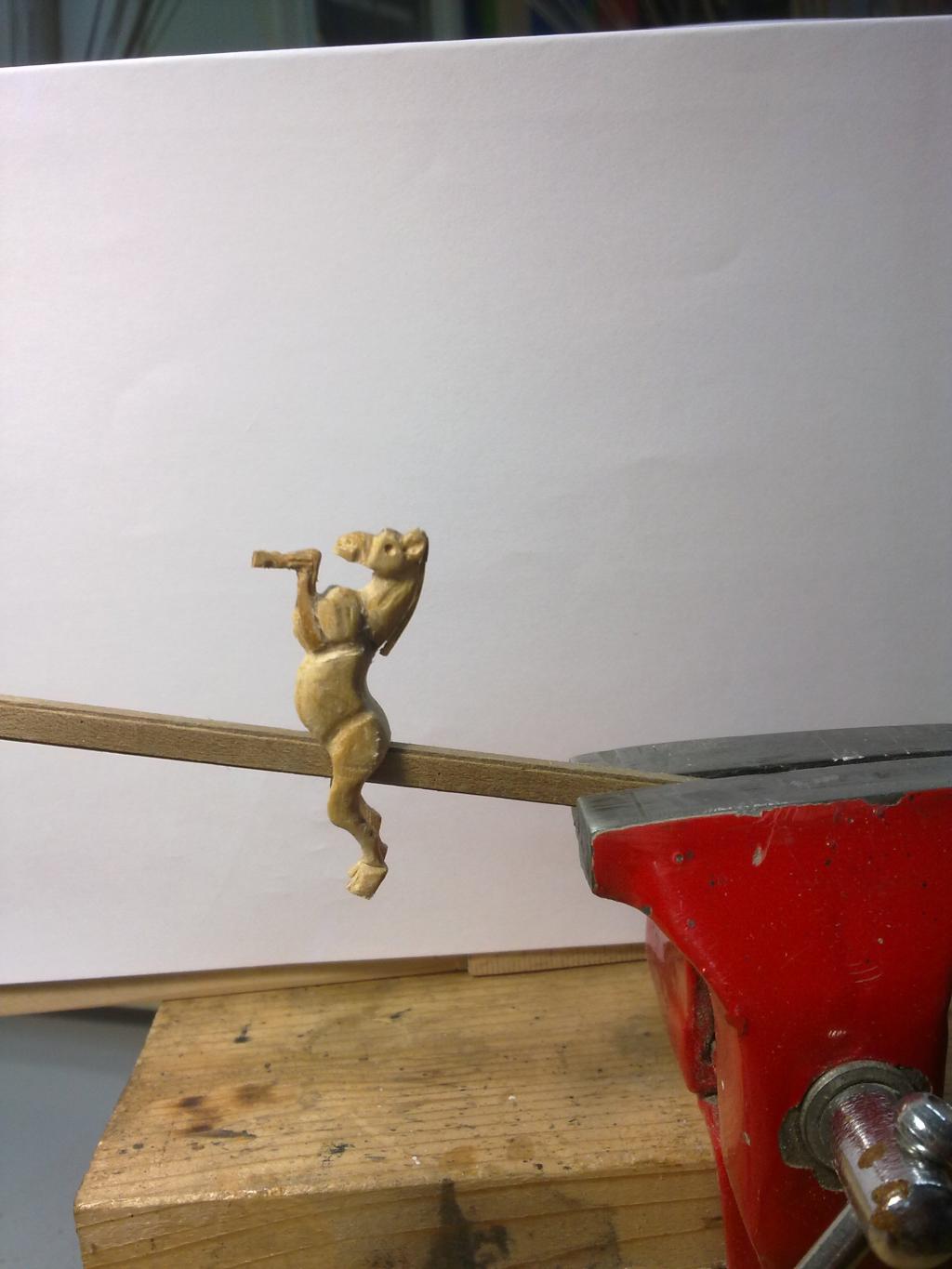

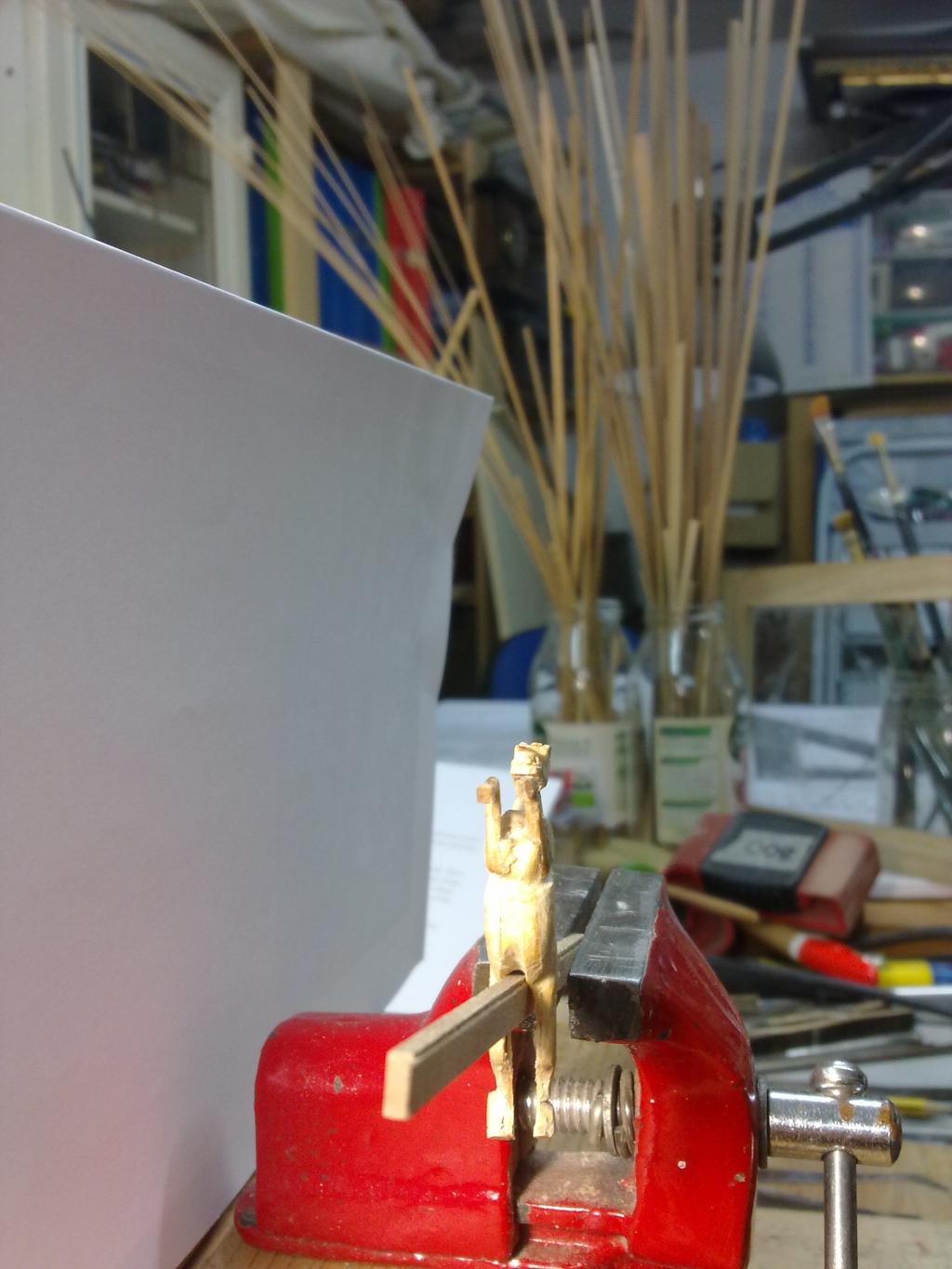

I lavori, anche per la forzata inattività, procedono: ecco alcune foto della polena: il cavallo Pegasus. C'è ancora molto da fare prima di considerare la Polena finita (mancano le ali, la lucidatura, eccetera) ma si intravede il cavallino...
Icone allegate
Hms PEGASUS di Ulisse-31032020124.jpg   Hms PEGASUS di Ulisse-31032020125.jpg   Hms PEGASUS di Ulisse-31032020126.jpg

Hms PEGASUS di Ulisse-31032020129.jpg   Hms PEGASUS di Ulisse-31032020131.jpg   Hms PEGASUS di Ulisse-31032020132.jpg

Hms PEGASUS di Ulisse-31032020134.jpg   Hms PEGASUS di Ulisse-31032020135.jpg   Hms PEGASUS di Ulisse-31032020137.jpg

__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 01-04-20, 10:44 PM   #80
Utente Senior

L'avatar di Nick51

Registrato dal: Feb 2017
residenza: al centro del golfo di Napoli
Messaggi: 1,075
Nick51 inizia ad ingranare.
predefinito

Bravo

Inviato con il mio SM-A310F - Scarica l‘app del Forum di Modellismo.net
Nick51 non è in linea   Rispondi quotando
Vecchio 02-04-20, 11:28 AM   #81
Utente Senior

Registrato dal: Dec 2013
residenza: roma
Messaggi: 1,754
sergio60 è un newbie...
predefinito

Ulisse!!!
sei uno scultore complimenti che cavallino ottimo

Inviato con il mio SM-A405FN - Scarica l‘app del Forum di Modellismo.net
sergio60 non è in linea   Rispondi quotando
Vecchio 02-04-20, 03:36 PM   #82
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

GRAZIE, Amici...Vi confesso non è stato semplice ma nemmeno impossibile ! In realtà non avevo alcun modello o riferimento da copiare (se non una scarna immagine laterale sui Piani Amati, che nel kit - 1/64 - fornisce la polena in resina plastica) da questa immagine ho realizzato la mia polena 1/48, ispirandomi alla Polena del Pegasus di Roland le cui immagini sono presenti nel nostro Forum; l'ho sbozzata da una tavoletta di 5 mm di spessore; dopo averla ultimata mi sono reso conto che era troppo stretto il cavallino, quindi ho:
1) tagliato collo e testa (il cui spessore andava bene);
2) ho tagliato poi longitudinalmente il busto del cavallo, e le zampette anteriori e posteriori sono saltate via (!);
3) ho attaccato le due metà (destra e metà sinistra del cavallino tranciato) su un nuova tavoletta di mm.5 ed ho sagomato nuovamente il tronco;
4) ho attaccato il collo e la testa sulla nuova sagoma (di circa 7 mm di spessore) ed ho sagomato il tutto per rendere armonioso il collo e la testa rispetto al nuovo corpo;
5) poi ho costruito le zampette anteriori a parte (4 pezzetti di listello 2x2 mm attaccate ad angolo) e poi le ho attaccate al corpo-tronco, sagomando il tutto per armonizzare le nuove zampette al tronco del cavallino;
6) poi ho scavato tra le gambe posteriori fino al sedere del cavallino per realizzare la "seduta" sullo sperone del vascello (anche in questa fase una zampetta posteriore è saltata; l' ho riattaccata collocando nella parte posteriore interna un listellino di 0,5 mm).
Ora debbo fare le ali e poi le attaccherò (dopo aver messo in opera il cavallino sullo sperone del Vascello).
Devo ancora pulire e molare per bere il cavallino, con lana d' acciaio fine.
Mi fa piacere che vi piaccia...
Cordialità
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 14-04-20, 09:29 PM   #83
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

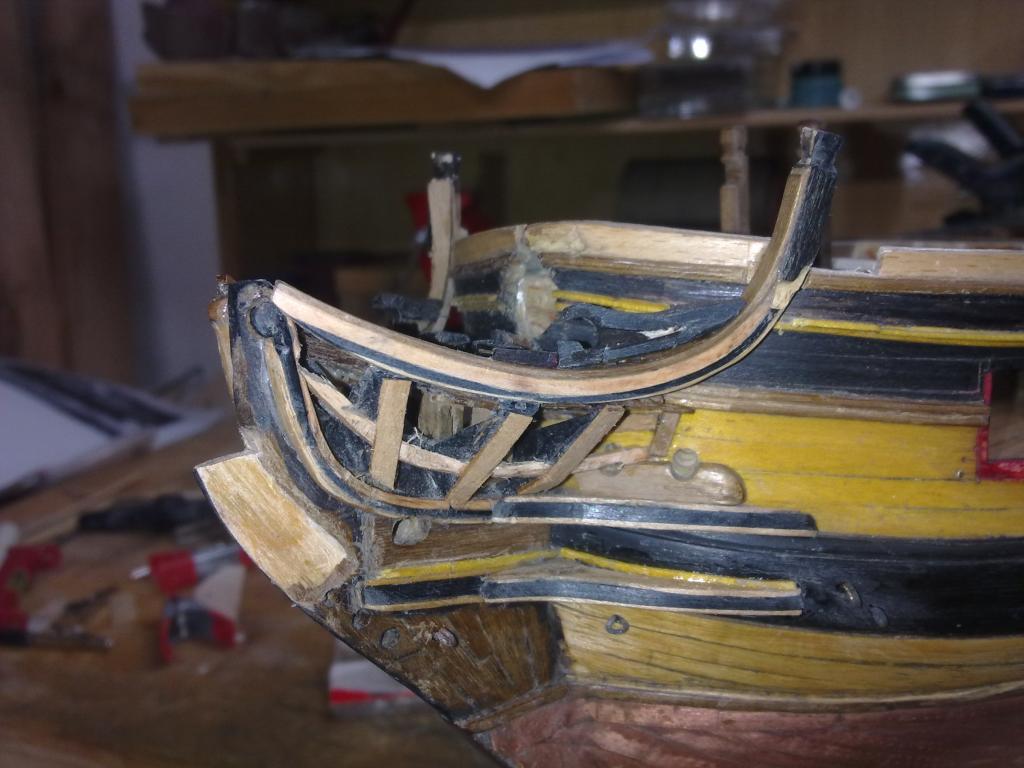

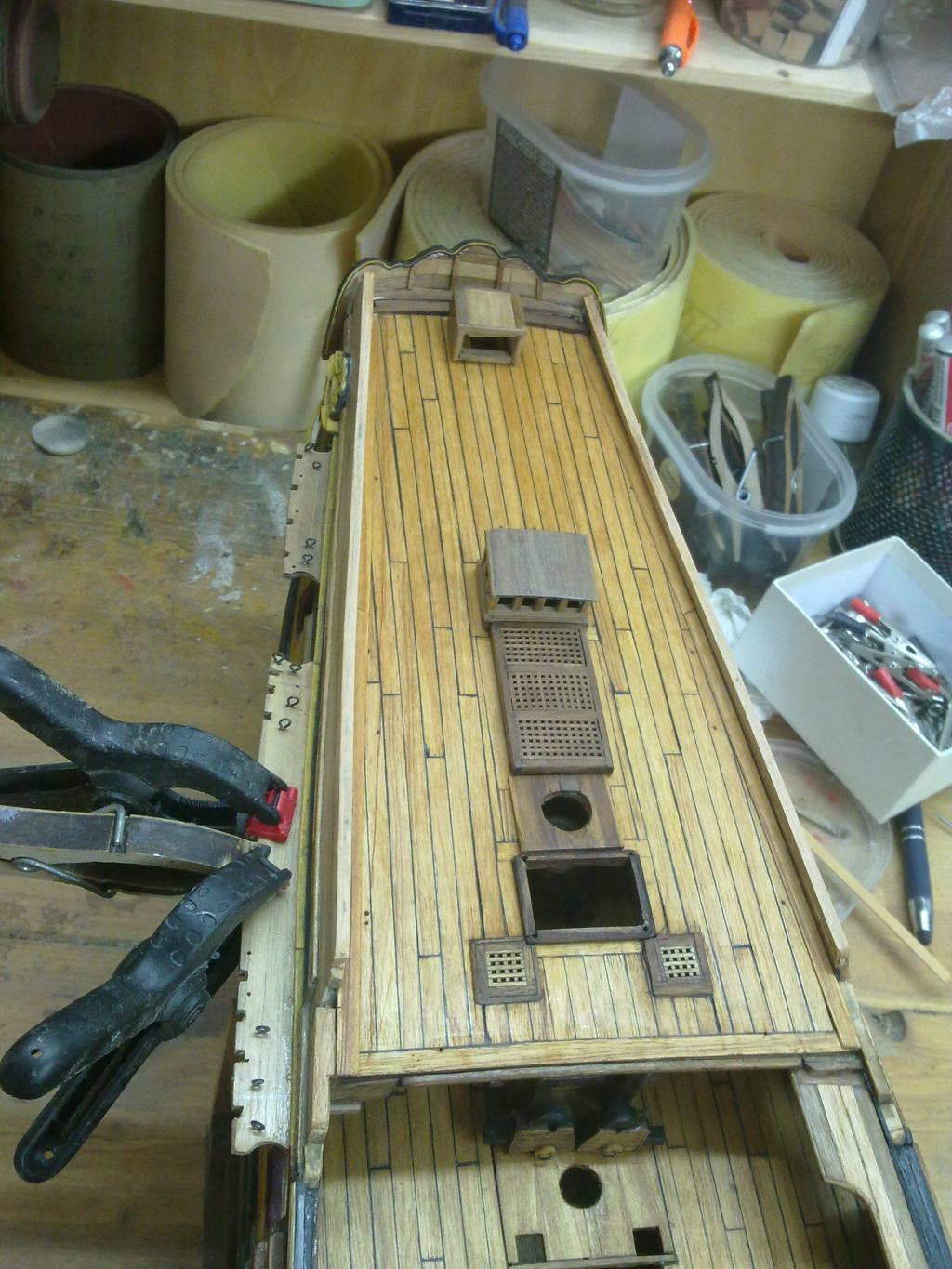

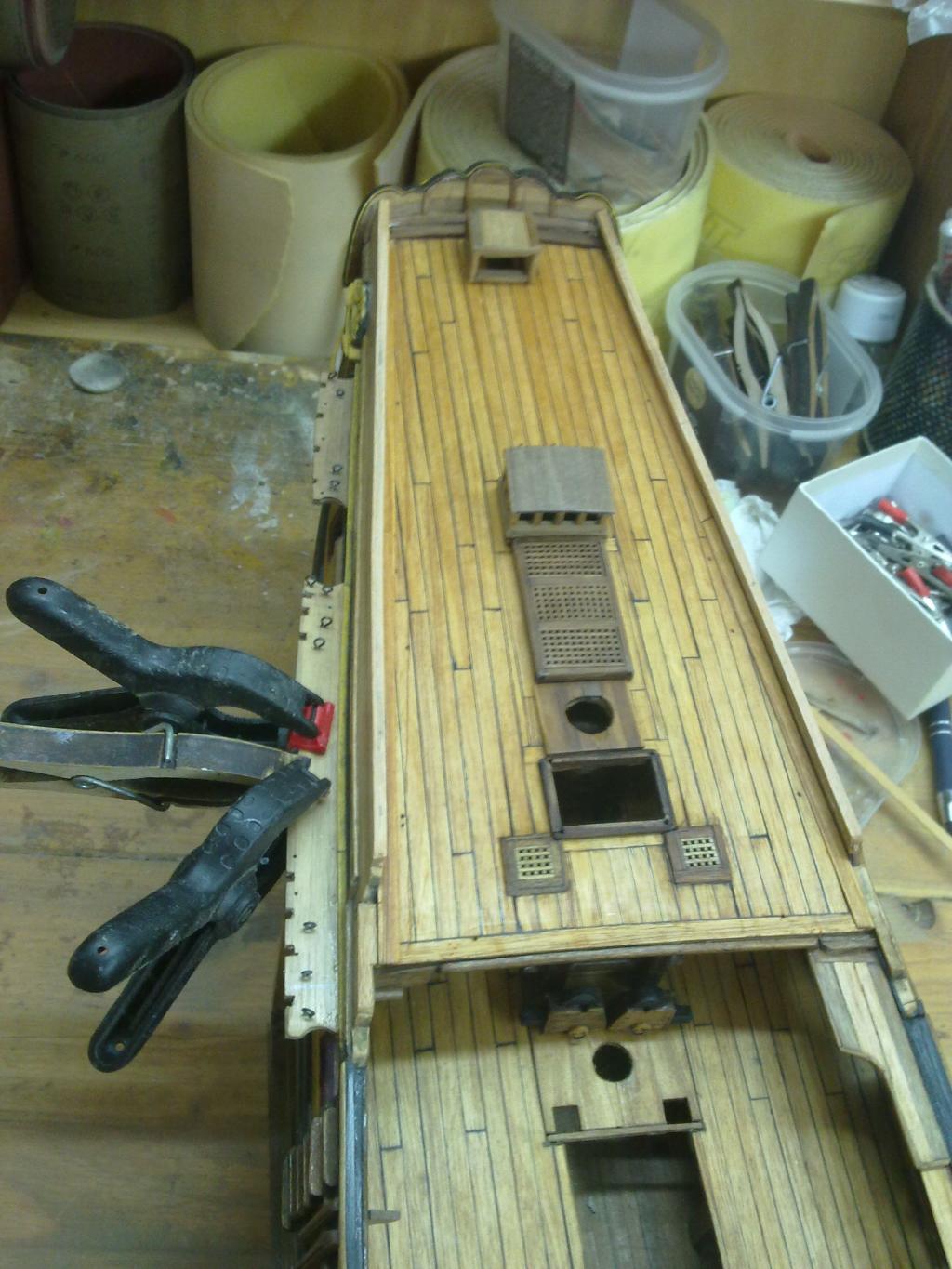

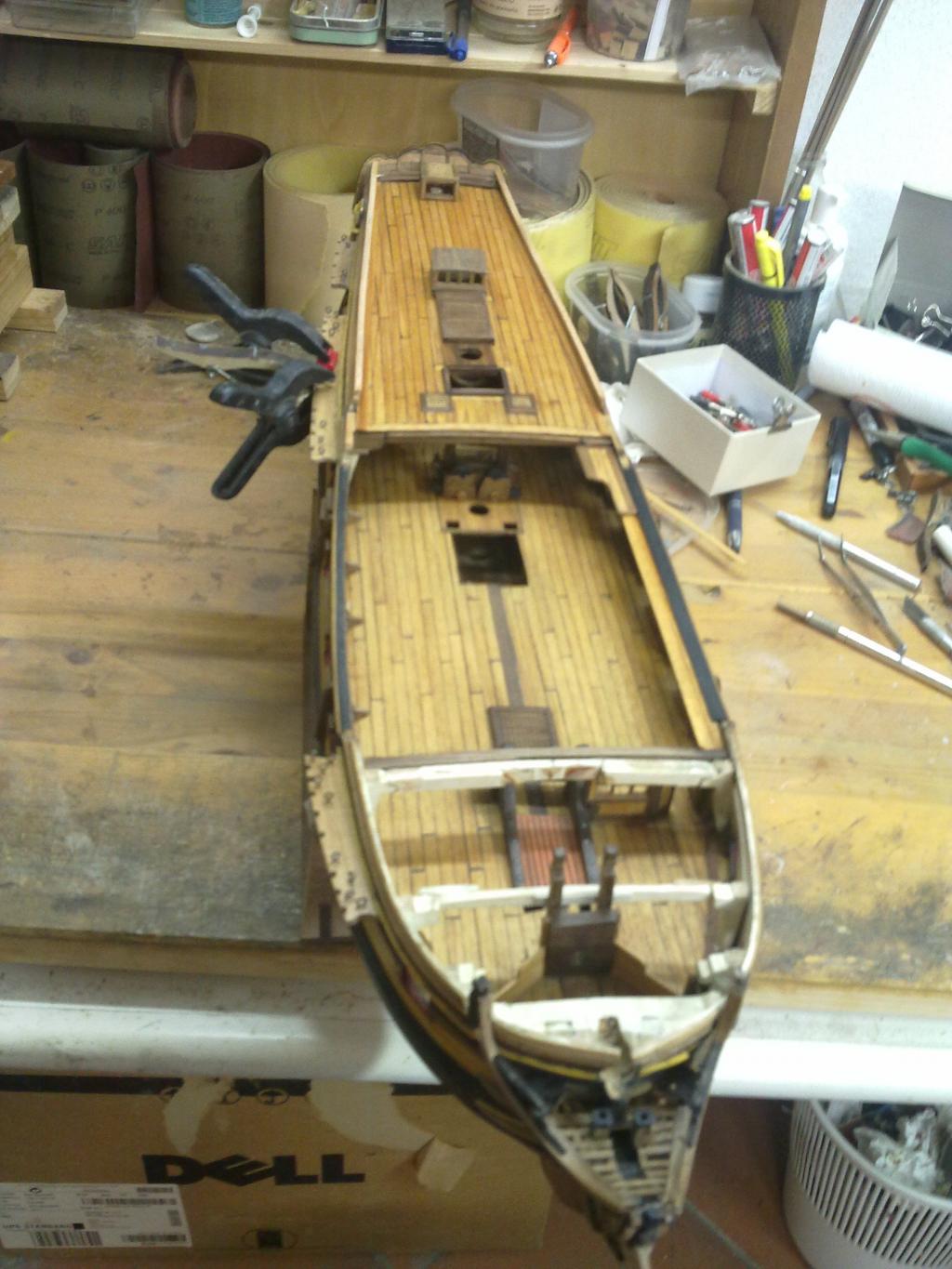

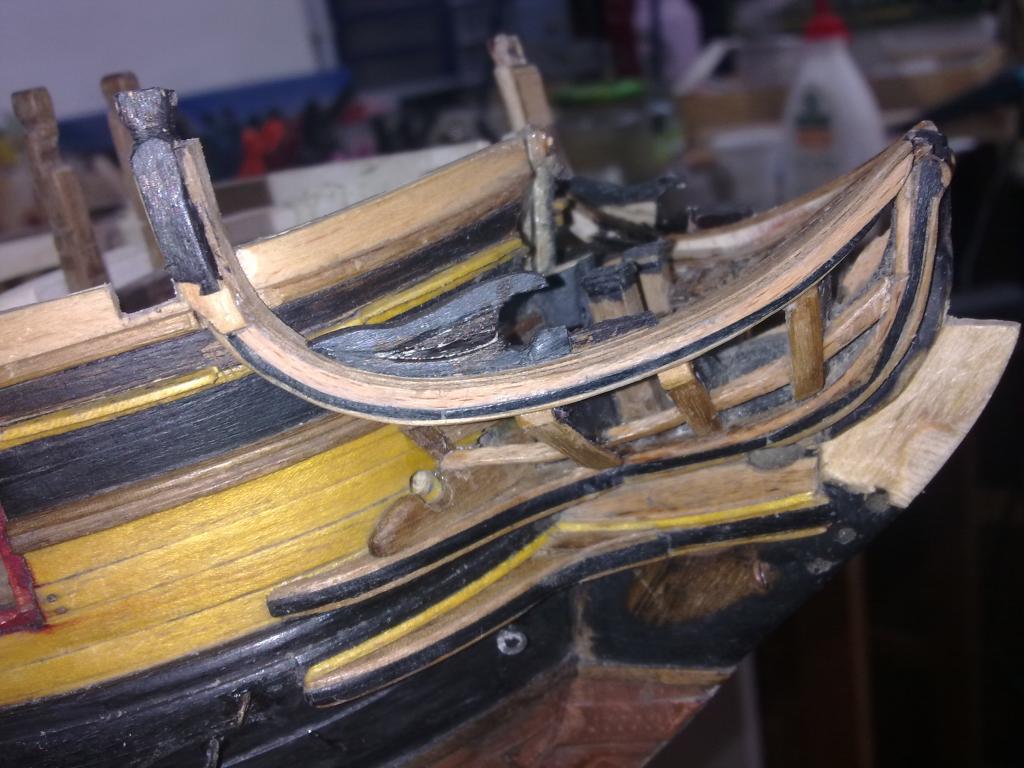

Ecco un avanzamento dei lavori svolti in questo periodo
Icone allegate
Hms PEGASUS di Ulisse-11042020140.jpg   Hms PEGASUS di Ulisse-11042020141.jpg   Hms PEGASUS di Ulisse-11042020142.jpg

Hms PEGASUS di Ulisse-11042020143.jpg   Hms PEGASUS di Ulisse-11042020146.jpg   Hms PEGASUS di Ulisse-11042020148.jpg

Hms PEGASUS di Ulisse-11042020151.jpg   Hms PEGASUS di Ulisse-11042020152.jpg   Hms PEGASUS di Ulisse-11042020153.jpg

__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 09-08-20, 10:31 PM   #84
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

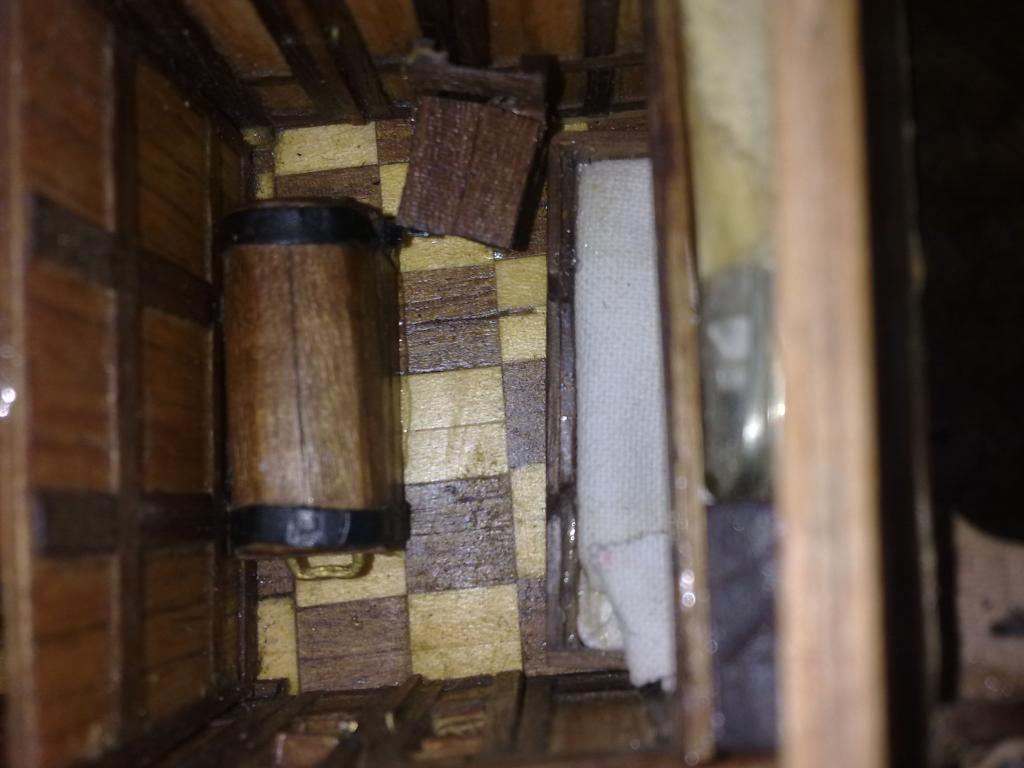

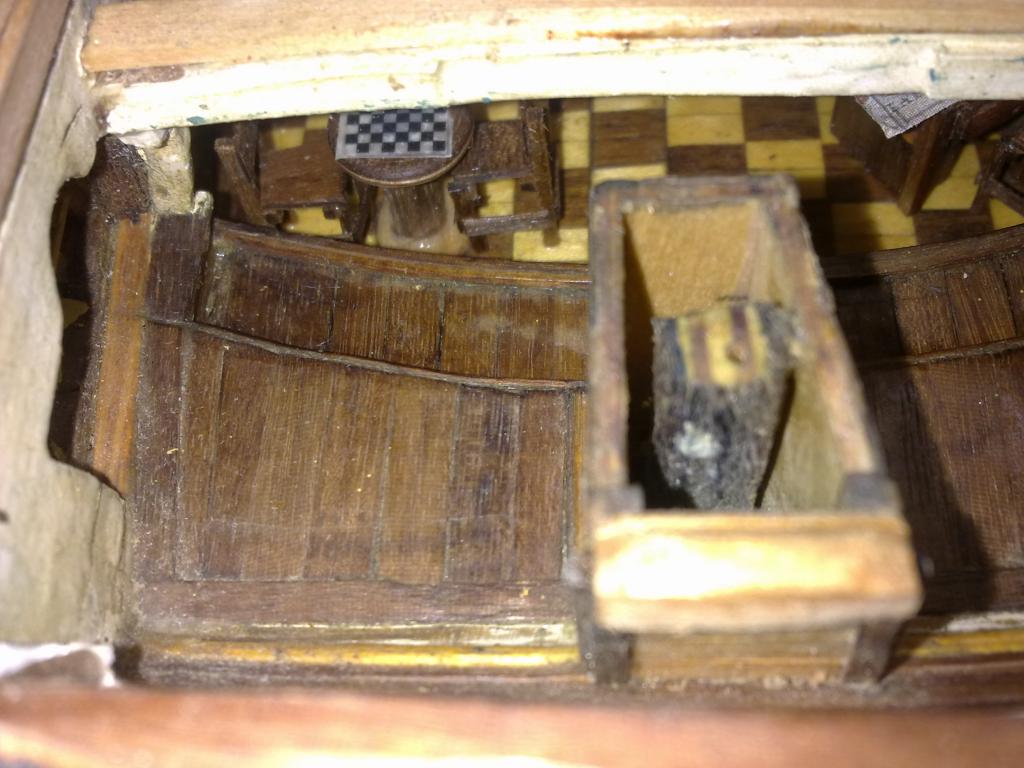

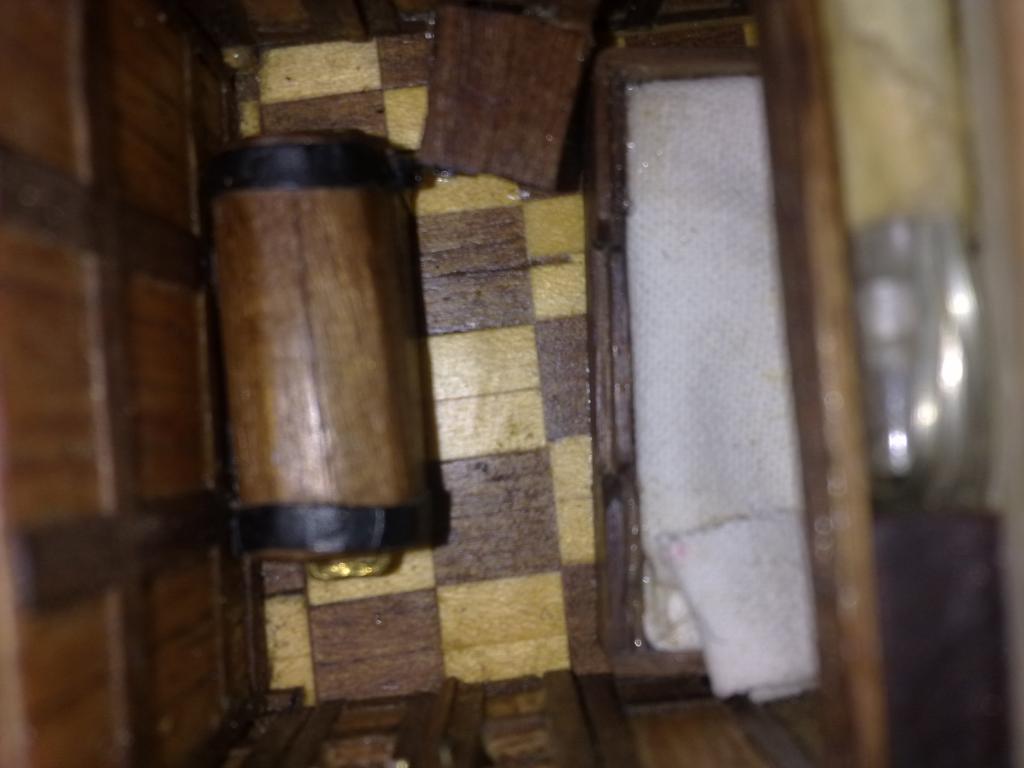

Ecco altre foto dell' avanzamento lavori del mio cantier
Icone allegate
Hms PEGASUS di Ulisse-06082020162.jpg   Hms PEGASUS di Ulisse-06082020163.jpg   Hms PEGASUS di Ulisse-06082020165.jpg

Hms PEGASUS di Ulisse-06082020166.jpg   Hms PEGASUS di Ulisse-06082020180.jpg
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 18-09-20, 10:43 PM   #85
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

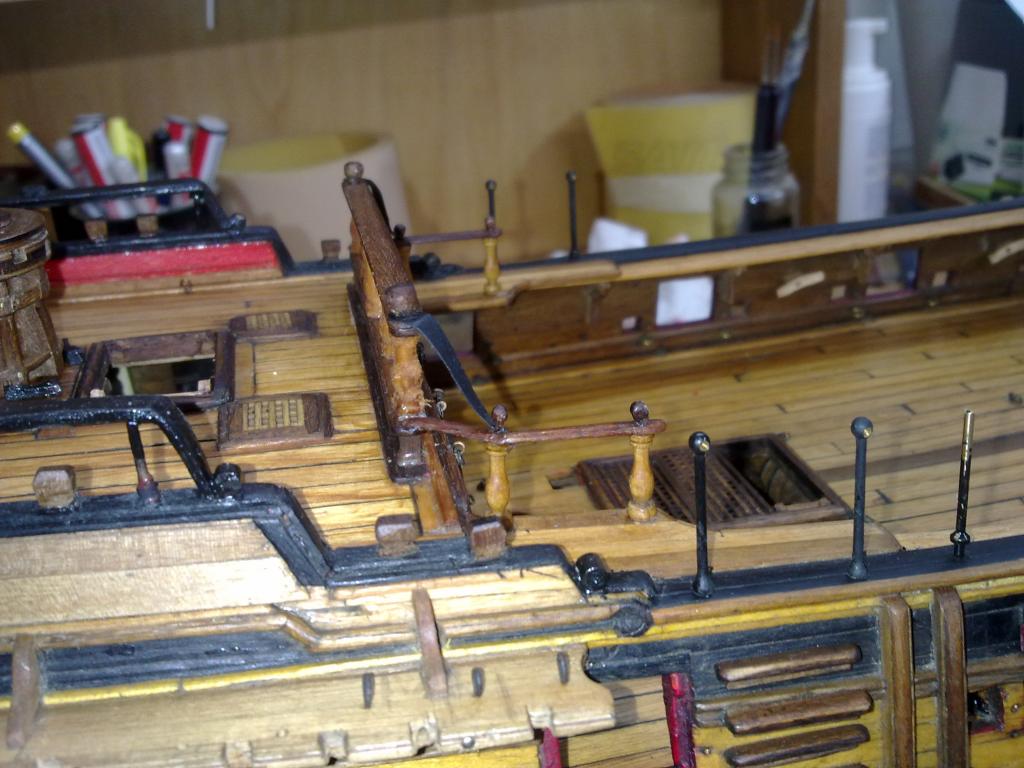

Ecco altre foto dell' avanzamento lavori del mio cantiere; spero qualcuno abbia il tempo per visionare e magari criticare i miei lavori di avanzamento, mostrandomi i miei tanti errori...
Icone allegate
Hms PEGASUS di Ulisse-18092020185.jpg   Hms PEGASUS di Ulisse-18092020186.jpg   Hms PEGASUS di Ulisse-18092020189.jpg

Hms PEGASUS di Ulisse-18092020188.jpg   Hms PEGASUS di Ulisse-18092020195.jpg   Hms PEGASUS di Ulisse-18092020196.jpg

__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 18-09-20, 10:45 PM   #86
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

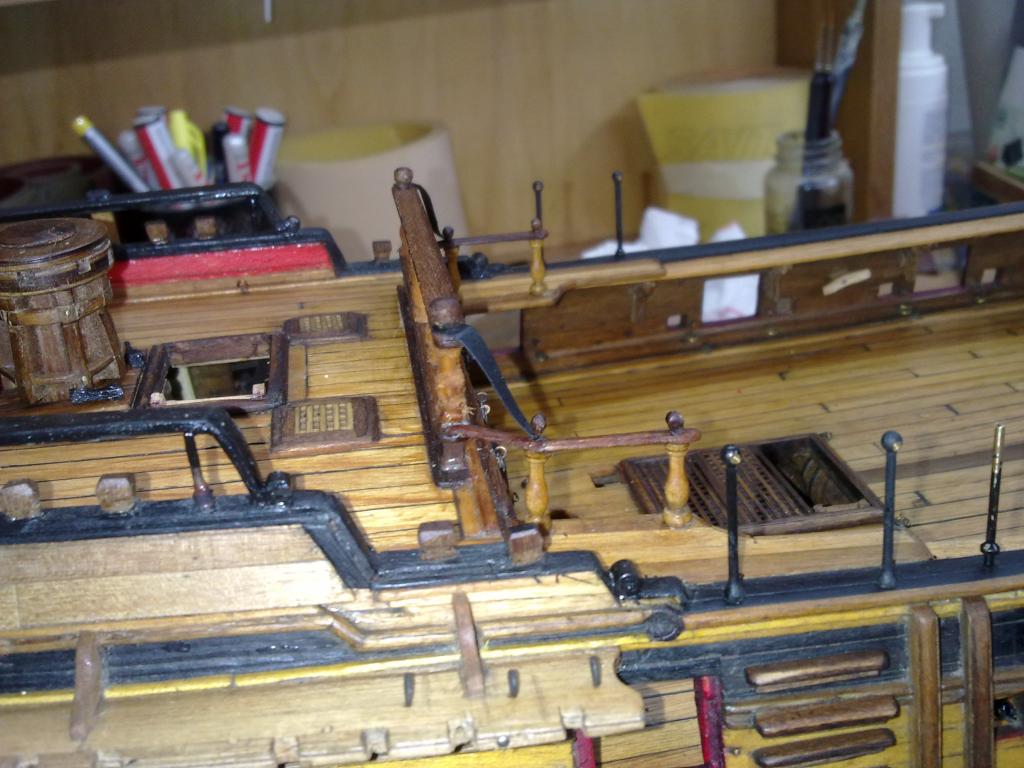

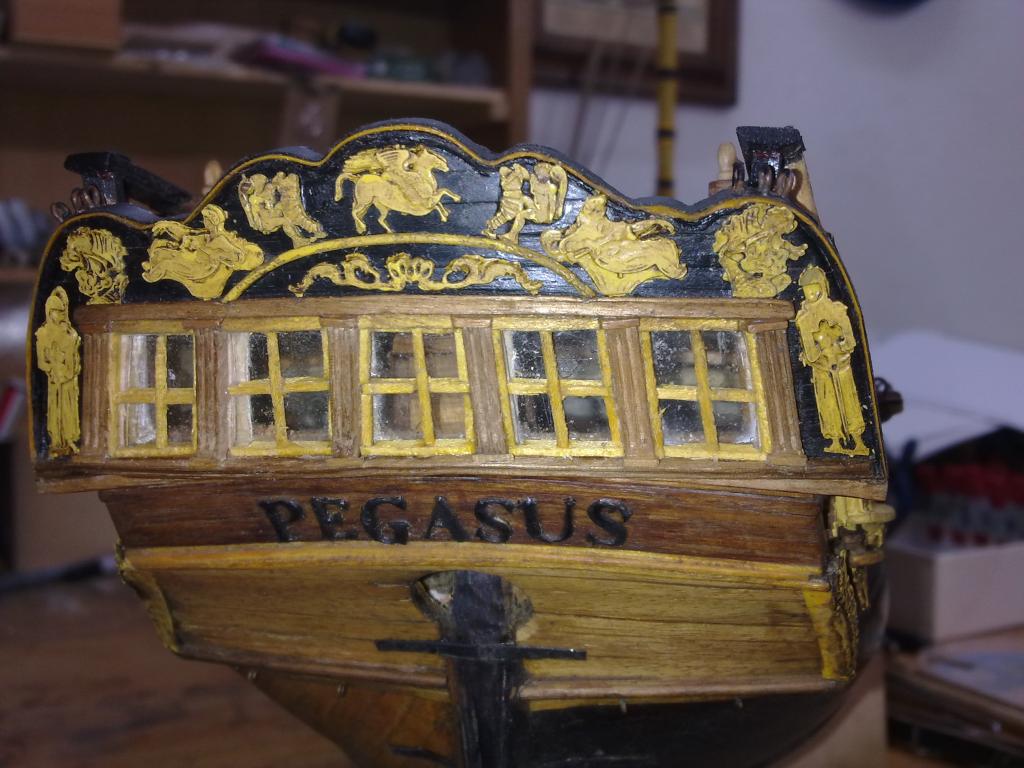

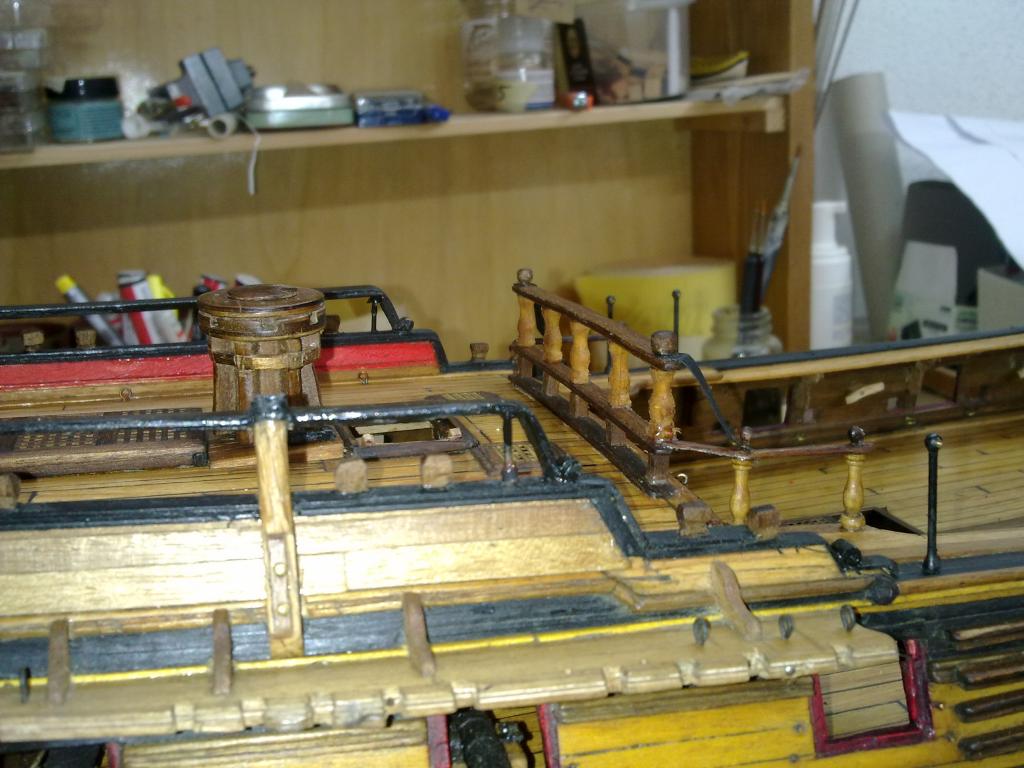

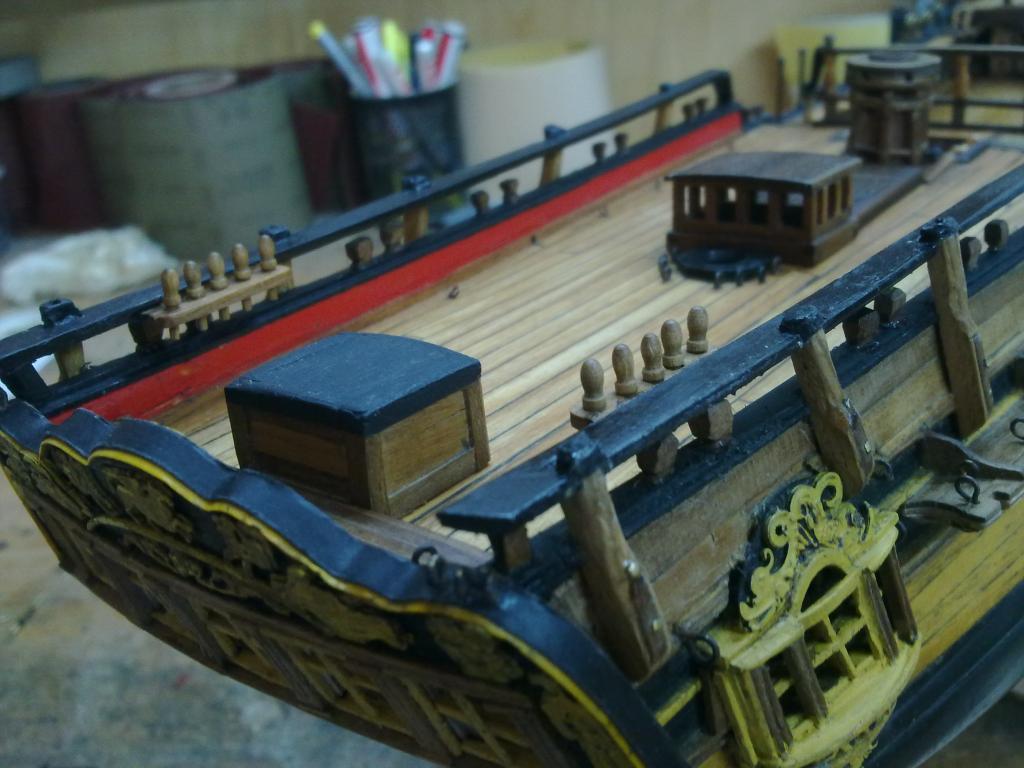

Ed ancora...
Icone allegate
Hms PEGASUS di Ulisse-18092020197.jpg   Hms PEGASUS di Ulisse-18092020199.jpg   Hms PEGASUS di Ulisse-18092020204.jpg

Hms PEGASUS di Ulisse-18092020207.jpg   Hms PEGASUS di Ulisse-18092020209.jpg
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 19-09-20, 12:05 AM   #87
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto è un newbie...
predefinito

Come modello è una meraviglia e tu avrai certo seguito i piani secondo indicazioni e progetto, però chiedo; "Come facevano a girare l'argano con quella apertura per scendere in basso?".
Icone allegate
Hms PEGASUS di Ulisse-1aaaaaargani.png
cervotto non è in linea   Rispondi quotando
Vecchio 19-09-20, 12:23 AM   #88
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

Gentile Cervotto in vero la scala scende da dritta verso sinistra; quindi la parte alta della scala si trova a dritta, e scende poi verso sinistra sicchè il capo basso della scala (piede) si trova a sinistra...spero di essere stato chiaro. Credo che quando fosse in funzione l' argano sul boccaporto della scala vi fosse un carabottino che consentisse a coloro che azionavano lo stesso di poter spingere le aste relative intorno all' argano: i piani (anche quelli originali del MMM) pongono tale scalandrone vicino all' argano...
GRAZIE della visita e buona serata !
Cordialità
__________________
Ulisse
Telese non è in linea   Rispondi quotando
Vecchio 19-09-20, 11:11 AM   #89
Utente Senior

Registrato dal: Dec 2014
Messaggi: 2,531
cervotto è un newbie...
predefinito

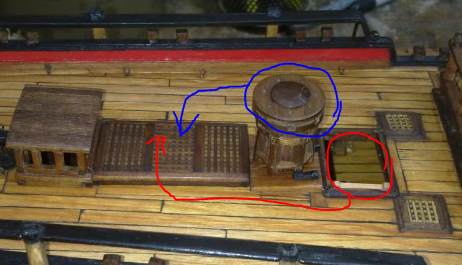

Come scende la scala lo avevo capito, facevo notare l'apertura per scendere. Se io fossi stato il progettista di questa nave avrei messo l'apertura o l'argano in altra posizione.
Icone allegate
Hms PEGASUS di Ulisse-1avecapi.png
cervotto non è in linea   Rispondi quotando
Vecchio 19-09-20, 12:02 PM   #90
Utente Senior

Registrato dal: Aug 2009
residenza: Ischia
Messaggi: 1,244
Telese è un newbie...
predefinito

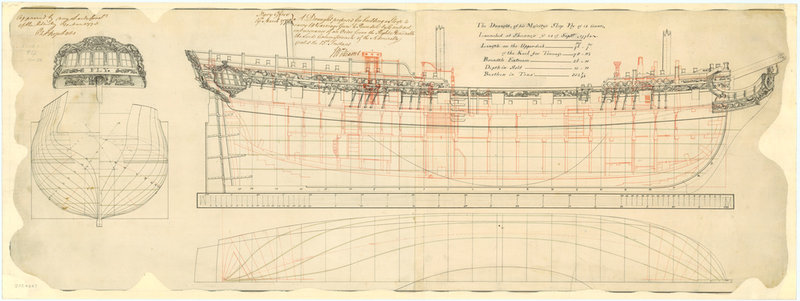

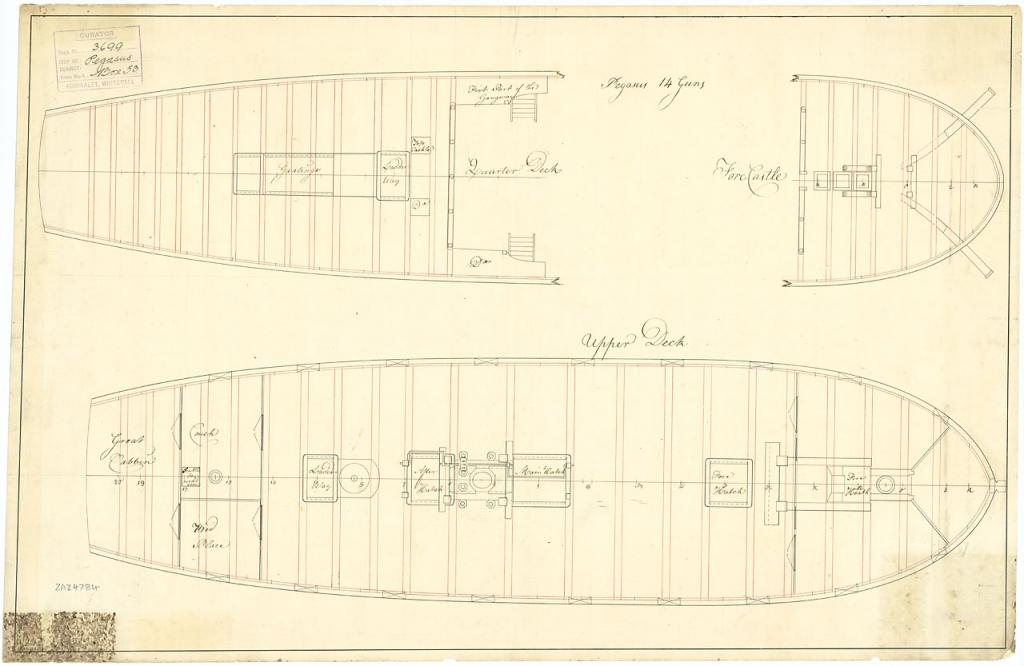

Gentile Cervotto, ecco i progetti e piani del MMN di Greeniwich del Pegasus (Classe Swan); come vedrai l' argano è lì dove l' ho collocato io ed in corrispondenza e solidale con l' argano posto al sottostante ponte di coperta (lower deck): credo proprio che sopra al boccaporto dello scalone vi fosse un carabottino che consentisse l' uso dell' argano, quando in funzione. Cordialità
Icone allegate
Hms PEGASUS di Ulisse-t2ccfd04.jpg   Hms PEGASUS di Ulisse-largem4.jpg
__________________
