HMS VANGUARD 1787 ( piani Amati - Victory Models )
Buongiorno, vorrei rendervi partecipi di questa avventura, da sempre affascinato da tutto quanto riguarda l’ammiraglio Nelson, soprattutto i vascelli da lui comandati, il Vanguard, impiegato da Nelson nella battaglia del Nilo è una tra quelle che più attirano la mia attenzione...
Disegnato da Sir Thomas Slade ( famoso per il Victory ), fu uno dei 14 vascelli di 3 classe con 74 cannoni che hanno costituito la classe Arrogant. La chiglia fu messa in opera nei cantieri di Deptford Dockyard il 16 ottobre 1782. Il costo complessivo fu di circa 39.000 sterline. Furono necessari più di 3.000 carichi di legname, la cui maggioranza (92%) di rovere, equivalenti a circa 73 ettari di bosco. Il suo armamento consisteva in 28 cannoni da 32 libbre per il ponte inferiore, di 28 cannoni da 18 libbre per il ponte superiore e 18 cannoni da 9 libbre tra la coperta e il castello. Disponeva di una potenza di fuoco sulla fiancata di 781 libbre. Di seguito alcuni dati... Data di progettazione - 1758 Lunghezza del ponte di batteria - 168 piedi ( 50 metri ) Lunghezza della chiglia alla stazza - 138 piedi ( 41,50 metri ) Larghezza massima - 46 piedi e 9 pollici ( 14 metri ) Equipaggio - 550 tra uomini e ufficiali Peso - 1604 tonnellate Seguiranno foto delle fasi di avanzamento della costruzione. Buona visione. Valter Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
|
Vai Valter, ci stava tutto un bel cantiere viste le belle anteprime del ponte :beer:
|
4 allegato(i)
Allegato 287692Allegato 287693Allegato 287694Allegato 287695

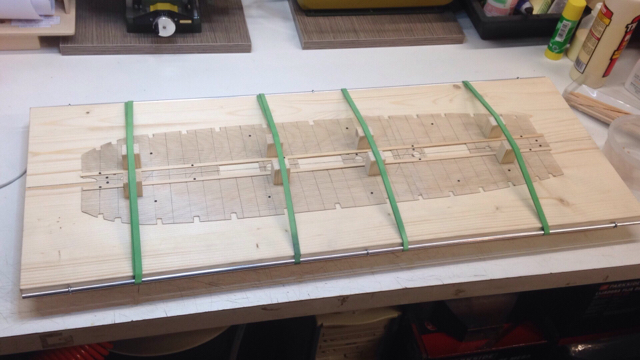

Chiglia e ordinate tagliate da un foglio di compensato di betulla aeronautico, 8 strati. Incollate con Titebond e posizionato ponte inferiore. Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
4 allegato(i)
Allegato 287696Allegato 287697Allegato 287698Allegato 287699
Bagli del ponte superiore dei cannoni incollati in posizione e inchiavettati con noce 1x1mm Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
2 allegato(i)
Allegato 287708Allegato 287709
Paratia anteriore da rivestire e decorare, con intelaiatura per i locali dei servizi ( cacatoi ) Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
1 allegato(i)
Allegato 287710
Ruota di prua, modificata rispetto a quanto proposto dai piani Amati, preso spunto dal Bellona Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
3 allegato(i)
Allegato 287711Allegato 287712Allegato 287713
Prove di posizionamento ruota di prua è falsa chiglia Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
5 allegato(i)
Allegato 287714Allegato 287715Allegato 287716Allegato 287717Allegato 287718

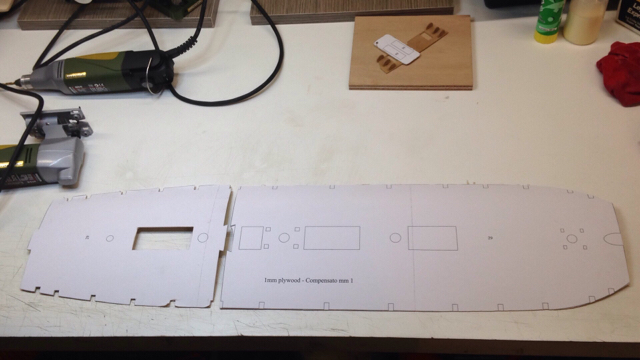

Ponte superiore dei cannoni ricavato da compensato di betulla aeronautico da 1mm Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
Si noti la squadratura del ponte è la tracciatura dello schema di posizionamento del tavolato, 1 ogni 4
Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
4 allegato(i)
Allegato 287719Allegato 287720Allegato 287721Allegato 287722
Tavole ricavate da listelli di Tanganika 1x3mm, assumendo il tavolato originale con lunghezza di 20 piedi a tavola, la scala 1/72 ci impone una lunghezza di 84mm circa Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
4 allegato(i)
Allegato 287723Allegato 287724Allegato 287725Allegato 287726
Posizionamento del ponte sullo scaletto apposito Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
1 allegato(i)
Allegato 287727
Filo di poliestere 0,1mm per simulare la calafatura Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
6 allegato(i)
Allegato 287728Allegato 287729Allegato 287730Allegato 287731Allegato 287732Allegato 1Allegato 287733
Prime tavole posizionate e prova di simulazione “ aspetto vissuto “ Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
6 allegato(i)
Allegato 287734Allegato 287735Allegato 287736Allegato 287737Allegato 287738Allegato 287739
Inviato con il mio iPad - Scarica l‘app del Forum di Modellismo.net |
