predefinito BLUENOSE II in autocostruzione

Salve a tutti,
lo scorso anno iniziai un nuovo progetto la BLUENOSE II lo shooner, o goletta canadese che sta per arrivare alla IV serie come costruzione reale. In effetti il III° non esiste ma una famiglia ne detiene il nome come Bluenose III, e non ne ha voluto cedere i diritti, cosi' si è passati al IV.

Quindi, in attesa dei fascicoli della La Belle, vi mostro dove sono arrivato con il cantiere. Esistono diversi modelli in circolazione tra i quali l'1:65 di Billing Boats e l'1:100 sia Billing che Artesania, ma voglio tentare un'autocostruzione con una presentazione finale che non ho mai fatto. Vedremo in corso d'opera.

Alcuni numeri:

la lunghezza è di 36 cm ai quali andrà aggiunto il bompresso, a prua, e finale del boma a poppa:

la larghezza di 7,5 cm;
l'altezza di 41 cm.

La scala che ne viene fuori è di circa un 1:93 in quanto utilizzando il formato A4 della stampante, quello è quanto esce dai 34 mt (+ bompresso e finale boma ca 12 mt) originali della goletta.

Ho ricavato i disegni dalla rete ma solo quelli delle ordinate e chiglia. Per tutto il resto andro' con un booklet di un modellista americano che l'ha fatto in stile arsenale ma io utilizzero' soltanto la parte delle sovrastrutture.

Questo è il modello:



questi i disegni scaricati dalla rete su formato di stampa A4:



i vari pezzi ritagliati grossolanamente dopo incollaggio su compensato da 3mm:



e le ordinate ritagliate:




La chiglia dopo il taglio ed icollaggio:




Il compensato utilizzato è materiale di scarto di altri modelli. Dovro' recuperarne dell'altro per la listellatura, i ponti, le sovrastrutture e le alberature. Vedremo.

Alla prossima!

Mav

maveri52 non è in linea   Rispondi quotando
Vecchio 28-06-17, 11:17 AM   #2
Utente Junior

L'avatar di maveri52

Registrato dal: May 2013
Messaggi: 73
maveri52 è un newbie...
predefinito

Procedo nel mostrare i lavori eseguiti lo scorso anno.

Devo dire che mi ha appassionando troppo anche se di segatura e ne ho fatta tanta!! Poi girando in rete per trovare foto della barca originale, ogni volta ho cambiato le colorazioni da fare sui particolari del ponte.

Alcune immagini:

la struttura assemblata:



la particolare lavorazione relativa alla prua (buffalo rail):



e alla poppa (monkey rail):




Al prossimo aggiornamento!

Mav
maveri52 non è in linea   Rispondi quotando
Vecchio 28-06-17, 05:31 PM   #3
Utente Junior

L'avatar di maveri52

Registrato dal: May 2013
Messaggi: 73
maveri52 è un newbie...
predefinito

Ancora ulteriore aggiornamento.

Questo il primo insieme dello scafo e ponte assemblati:



Ho terminato le sovrastrutture relative all'accesso principale alle cabine ed il mobiletto del timone. Per rendere l'idea della piccolezza di questi particolari, le cornici delle paretine laterali del mobiletto sono listelli da 2mm:




Particolari del ponte. Il castelletto intorno all'albero di maestra. L'altro, simile, per la mezzana. Ho posizionato anche il primo dei 2 supporti scialuppe:



l'argano ancore ed il supporto bompresso. La ruota dentata ha un dia di 6.5mm:



Per finire un insieme dello scafo con, appoggiati, alcuni dei particolari realizzati finora:




Al prossimo aggiornamento!


Mav
maveri52 non è in linea   Rispondi quotando
Vecchio 28-06-17, 08:55 PM   #4
Utente

Registrato dal: Feb 2016
residenza: Genova-
Messaggi: 302
gianni giordano inizia ad ingranare.
predefinito

Ottimo lavoro.
Se vuoi un consiglio da uno che ha costruito imbarcazioni da regata e yacht diversi tutto in dimensioni molto ridotte, costruisci tutte le sovrastrutture ma non metterle in opera. Monta prima tutti i fili e filetti. Hai parecchio spazio a disposizione e non si fanno pasticci.
Per ultimo, attacchi al loro posto le varie sovrastrutture.
Purtroppo ho scoperto questo modo di lavorare solo recentemente.
gianni giordano non è in linea   Rispondi quotando
Vecchio 29-06-17, 06:47 AM   #5
Utente

L'avatar di Omar77

Registrato dal: Dec 2016
Messaggi: 749
Omar77 inizia ad ingranare.
predefinito

Bel lavoro e bell'imbarcazione.

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Omar77 non è in linea   Rispondi quotando
Vecchio 29-06-17, 05:18 PM   #6
Utente Junior

L'avatar di maveri52

Registrato dal: May 2013
Messaggi: 73
maveri52 è un newbie...
predefinito

Ancora aggiornamenti per mettermi al paro con lo stato attuale del modello.

Ho continuato con la realizzazione dei particolari di coperta che per la scala realizzata sono veramente piccoli.

Il bompresso inserito a prua ed il supporto di blocco:



Ho realizzato i "finti" aggangi in metallo brunito per le bigotte dei due alberi. I bulloni li ho realizzati, come dice e fa il canadese dal quale mi ispiro con la sua monografia, con una puntina di colla vinilica presa sulla punta di uno spillo a lasciata asciugare. Il tutto ovviamente dopo aver carteggiato e verniciato in mero l'opera morta:




Questa è la vista dal lato di tribordo con la parte relativa all'opera viva verniciata in noce naturale:




Il motivo di questa realizzazione è che inserirò lo scafo in un diorama raffigurante un porticciolo formato da banchina, bitte di ancoraggio e passerella. Quindi non perdo tempo e buonumore per realizzare tutta la parte dell'opera viva a listelli ...

Infine lo stato della barca dopo quest'aggiornamento:




Alla prossima!

Mav
maveri52 non è in linea   Rispondi quotando
Vecchio 29-06-17, 05:56 PM   #7
Utente Junior

L'avatar di maveri52

Registrato dal: May 2013
Messaggi: 73
maveri52 è un newbie...
predefinito

Aggiornamento finale ed attuale stato del modello.

Ho montato i due "mezzi" alberi, quello di maestra e quello di trinchetto. Lo scopo è quello di realizzare il diorama, quindi acqua, banchina ecc, ma con tutte le parti presenti sul ponte "troncate" all'altezza degli alberi montati.

Quindi tutte le sartie, strallo, paterazzo e quant'altro arriveranno all'altezza degli alberi così come raffigurati.
Come li farò? Utilizzerò, anziché il classico filo, del filo d'acciaio di spessore 0,15 mm che andrò a verniciare di nero, così come in origine sullo shooner reale, incluse bigotte e quant'altro.
Vedremo.

Tanto questi gli ultimi scatti.
Nel primo le due rande, di maestra e trinchetto, già inferite sui boma e picco relativi. Manca ancora il fiocco da inferire sullo strallo:



ed una vista complessiva del modello:




Diciamo che questa foto parziale del Bluenose ancorato alla sua banchina, rende l'idea di quanto farò: il taglio alto della foto sarà il punto d'arrivo di tutto ciò che sale dal ponte. Mentre le rande ed il fiocco saranno chiuse così come appare in foto:




Alla prossima!

Mav
maveri52 non è in linea   Rispondi quotando
Vecchio 30-06-17, 12:25 PM   #8
Utente

Registrato dal: Feb 2016
residenza: Genova-
Messaggi: 302
gianni giordano inizia ad ingranare.
predefinito

Tutti che costruiscono il modello della Belle.
Quando ho visto cosa costruivi, ho tirato un sospiro di sollievo vedendo che si può costruire anche altro.
Però ho avuto una grande delusione quando ho capito come intendi e come lo stai costruendo.
Pazienza,va a finire che per vedere il modello di un bel yacht, pubblicherò uno dei miei.
gianni giordano non è in linea   Rispondi quotando
Vecchio 30-06-17, 09:08 PM   #9
Utente

L'avatar di pennaccino

Registrato dal: Jun 2012
residenza: san colombano al lambro
Messaggi: 367
pennaccino è un newbie...
predefinito

ciao Gianni
sono perfettamente in accordo con te , non capisco cosa diavolo vuol fare.

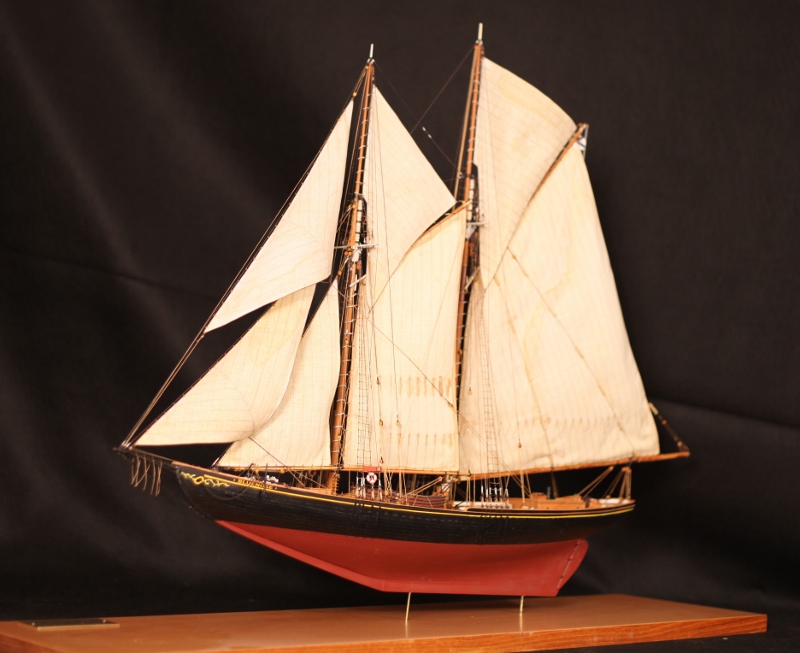

se ti può consolare la foto del mio Bluenose fatto sulla base dei piani originali canadesi
