Vecchio 13-01-21, 04:58 AM   #556
Utente Junior

Registrato dal: Aug 2015
Messaggi: 71
marcello.colozza è un newbie...
predefinito

Qualche foto di come stavo allestendo i bagli e le dormientiLa Belle Hachette-20210112_183526.jpgLa Belle Hachette-20210110_130658.jpg

Inviato con il mio SM-A505FN - Scarica l‘app del Forum di Modellismo.net
marcello.colozza non è in linea   Rispondi quotando
Vecchio 13-01-21, 09:32 AM   #557
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,401
Killik inizia ad ingranare.
predefinito

Quote:
Originariamente inviata da marcello.colozza Visualizza il messaggio
Se questa è solo una porzione di ponte, io avrei lasciato mezzo baglio scoperto in alcuni punti e le altre tavole che uscissero oltre il bordo del baglio...
Killik non è in linea   Rispondi quotando
Vecchio 13-01-21, 12:39 PM   #558
Utente Junior

L'avatar di Black buccaneer

Registrato dal: Oct 2018
residenza: Palermo
Messaggi: 74
Black buccaneer è un newbie...
predefinito

Ciao Marcello, se mi permetti ti do subito un consiglio: non autobiasimarti se pensi di essere in ritardo con i lavori sulla nostra "Belle" barca; goditi con calma e riflessione ogni fase del montaggio e ricordati che non siamo a Imola o a Le Mans. Citando un amico del forum "...talvolta per mettere in opera uno spezzone di listello ci ragiono sopra per ore intere"...pensando al "dopo", aggiungo io. Citandone un altro che, purtroppo, di questo forum non fa parte "...non dimenticate mai che quando sbagliate la costruzione di un piccolo particolare e decidete di buttarlo via per ricostruirlo, buttate SOLO un pezzetto di legno".

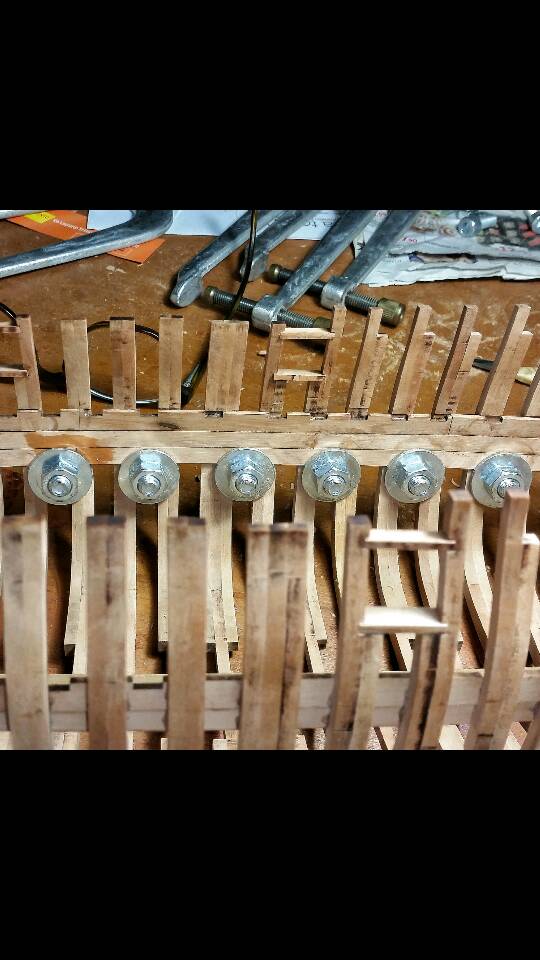

Detto questo...gli alloggi (tacche) dei bagli sui dormienti non sempre si trovano in corrispondenza dei quinti e segnano un andamento tutto loro; longitudinalmente i ponti hanno un andamento leggermente "avvallato", con la massima depressione in prossimità del "maestro"; trasversalmente è l'arco dei bagli a reggere il gioco convogliando le acque verso le murate. Questo preambolo per dire che Hachette, invece, ahimè, considera la linea dei dormienti perfettamente orizzontale (più o meno: certi saliscendi nella mia!..) ed in base a ciò hai l'opportunità di correggere i difetti che riscontri: una volta sistemati tutti i quinti prendi un bel listello che corra da prua a poppa, appoggialo sulle tacche (sulla maggior parte che puoi) e traccia a matita una bella linea suborizzontale che faccia da guida per sistemare, a scalpello (vacci piano!), gli alloggiamenti dei dormienti tutti allo stesso livello. Non provare a cercare di ottenere quel leggero avvallamento di cui parlavo prima: l'ammiragliato è un'altra cosa!
Per quanto riguarda i dormienti più o meno lunghi, che non arrivano dove dovrebbero o vanno oltre (tutti noi miseri hachettebellisti ne siamo stati vittime) hai l'opportunità, come ho avuto io, di ricostruirteli della lunghezza giusta, fino ad arrivare agli altri spezzoni di dormiente (correggi sempre le giunture, verificando sempre che siano fatte metà e metà sul quinto, perché appoggino bene e non "a sbalzo"). Per la ricostruzione precisa delle tacche utilizza, correggendo la lunghezza dello spezzone, il "negativo" rimasto sulla tavoletta da cui hai tratto lo spezzone di dormiente troppo corto o troppo lungo (mai buttare via legnami di risulta!). Controlla sempre la simmetria tra babordo e tribordo.
ATTENZIONE! Le istruzioni relative al montaggio del tratto D2T (fasc. 51) relativamente all'orientamento SONO ERRATE (pensa un po'!); in tal senso non mi dilungo ulteriormente perché ti avrò già stancato ma puoi fare riferimento alla serie di post di qualche tempo fa di Martemide, che da qualche tempo, purtroppo, non si fa sentire più.
Ciao, scusami, mi sono proprio dilungato troppo!La Belle Hachette-screenshot_2021-01-13-08-29-55.jpgLa Belle Hachette-screenshot_2021-01-13-08-29-46.jpgLa Belle Hachette-screenshot_2021-01-13-08-29-33.jpgLa Belle Hachette-screenshot_2021-01-13-08-29-20.jpgLa Belle Hachette-screenshot_2021-01-13-08-30-40.jpgLa Belle Hachette-screenshot_2021-01-13-08-23-44.jpg

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Black buccaneer non è in linea   Rispondi quotando
Vecchio 13-01-21, 12:46 PM   #559
Utente Junior

L'avatar di Black buccaneer

Registrato dal: Oct 2018
residenza: Palermo
Messaggi: 74
Black buccaneer è un newbie...
predefinito

Quote:
Originariamente inviata da Killik Visualizza il messaggio
Se questa è solo una porzione di ponte, io avrei lasciato mezzo baglio scoperto in alcuni punti e le altre tavole che uscissero oltre il bordo del baglio...

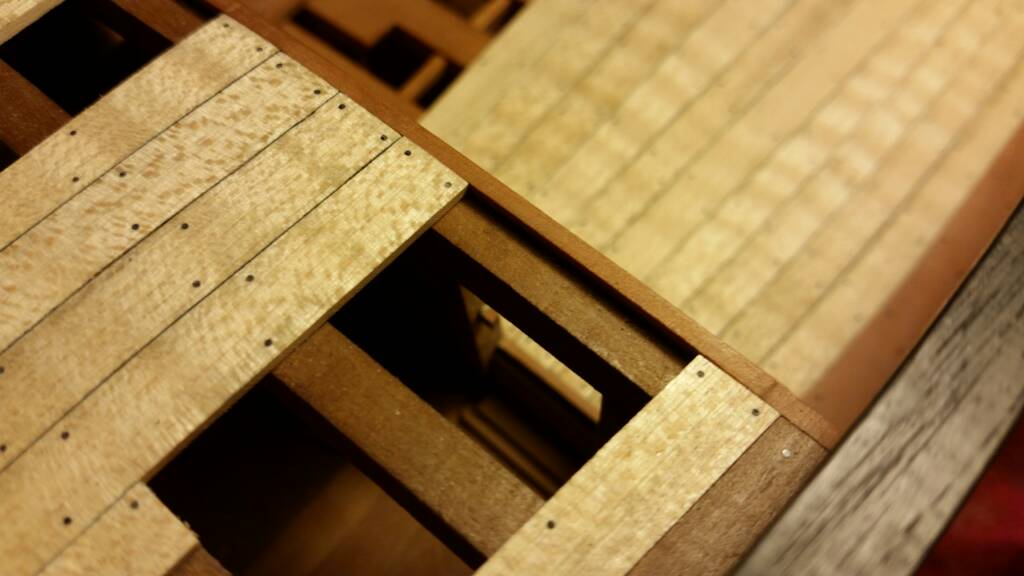

Ciao Amedeo, quello che vedi è il "pavimento" della cabina del comandante ed a ridosso del baglio verrà costruita una murata quindi...niente tavole che vanno oltre il bordo.
Niente tavole oltre il bordo del baglio neanche sul casseretto che prevede una traversa di contenimento del tavolame. La Belle Hachette-20210113_104029.jpg

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Black buccaneer non è in linea   Rispondi quotando
Vecchio 13-01-21, 01:07 PM   #560
Utente Junior

L'avatar di Black buccaneer

Registrato dal: Oct 2018
residenza: Palermo
Messaggi: 74
Black buccaneer è un newbie...
predefinito

Quote:
Originariamente inviata da Black buccaneer Visualizza il messaggio
Ciao Amedeo, quello che vedi è il "pavimento" della cabina del comandante ed a ridosso del baglio verrà costruita una murata quindi...niente tavole che vanno oltre il bordo.
Niente tavole oltre il bordo del baglio neanche sul casseretto che prevede una traversa di contenimento del tavolame. Allegato 379513

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Giusto per precisare che per il casseretto Hachette prevede invece una leggera stondatura delle tavole che vanno un poco oltre il baglio, senza contenimento ma... fatali furono gli estratti Ancre fornitici da Hachette ed allora ubi maior...
Ciao Amedè!

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Black buccaneer non è in linea   Rispondi quotando
Vecchio 14-01-21, 12:18 AM   #561
Utente

L'avatar di luponero59

Registrato dal: Nov 2011
residenza: Vicchio - FI
Messaggi: 792
luponero59 inizia ad ingranare.
predefinito

Non ho mai realizzato La Belle, e forse non la realizzero' mai
ma mi sento di dirvi,
bravissimi!
per come state arricchendo il wip di Mario.
Un grande personaggio storico del Paese diceva:
"Si onorano i morti, lavorando per i vivi !"
ed è quello che state facendo,
e sono certo che questo renderebbe orgoglioso Mario

luponero
luponero59 non è in linea   Rispondi quotando
Vecchio 14-01-21, 10:10 AM   #562
Utente Junior

L'avatar di Black buccaneer

Registrato dal: Oct 2018
residenza: Palermo
Messaggi: 74
Black buccaneer è un newbie...
predefinito

Quote:
Originariamente inviata da luponero59 Visualizza il messaggio
Non ho mai realizzato La Belle, e forse non la realizzero' mai
ma mi sento di dirvi,
bravissimi!
per come state arricchendo il wip di Mario.
Un grande personaggio storico del Paese diceva:
"Si onorano i morti, lavorando per i vivi !"
ed è quello che state facendo,
e sono certo che questo renderebbe orgoglioso Mario

luponero
Notevole! Hai centrato in pieno l'essenza..
bravo!

Inviato con il mio SM-G900F - Scarica l‘app del Forum di Modellismo.net
Black buccaneer non è in linea   Rispondi quotando
