predefinito La Belle 1/48 Arsenale

Salve a tutti
Volevo condividere il mio ultimo lavoro con tutti voi sperando che vi piaccia.

Da tanto tempo desideravo realizzare un modello in " arsenale".
Francamente un p per inesperienza un po per motivi di spazio e perch non disponevo delle attrezzature adatte, ho sempre rinunciato.
di recente guardando su altri forum internazionali ho notato diverse aziende che producono dei Kit laser Cut che semplificano parecchio la realizzazione del modello, in stile arsenale permettendo di realizzare il modello senza l'utilizzo di attreszzature particolari.

Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 01:08 PM   #2
Utente Senior

L'avatar di IlBroccione

Registrato dal: May 2009
residenza: Pisa
Messaggi: 2,026
IlBroccione  un newbie...
predefinito

Mi preoccupa un po' la definizione..."... in stile arsenale...."....

Inviato con il mio GT-I9301I - Scarica lapp del Forum di Modellismo.net
__________________
cordialmente.... Claudio.........

Per aspera ad astra.......
IlBroccione non  in linea   Rispondi quotando
Vecchio 13-12-16, 01:31 PM   #3
Utente Senior

L'avatar di Azzio1973

Registrato dal: Mar 2015
Messaggi: 3,510
Azzio1973 ha avuto comportamenti non adeguati in passato...
predefinito

C' gi stata una discussione pare che hachette abbia lanciato un qualche cosa di simile a fascicoli ma non abbia avuto seguito....
Azzio1973 non  in linea   Rispondi quotando
Vecchio 13-12-16, 01:51 PM   #4
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Kit Arsenale Laser cut

Un azienda di notevole qualit che produce questo tipo di Kit la Lumberyard
The Lumberyard for Model Shipwrights
Azienda che produce Kit di pregio in essenze pregiate, ciliegio pero e bosso, di costo non basso ma con ottimo rapporto qualit prezzo.
Ho acquistato l' Halifax che inizier a breve.

Successivamente ho trovato delle Aziende Cinesi che producono dei kit laser cut qualitativamente meno buoni di Lumberyard ma decisamente interessanti.
Alcuni sono di prezzo francamente elevato anche se sembrano decisamente molto belli, ma per provare mi sono orientato su un kit di costo pi abbordabile.

Per cui ho deciso di acquistare il Kit de la Belle
della ZHL Model ship kit-Model ship kits, ZHL wooden ship model kits and model boat kits
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 02:28 PM   #5
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Realizzazione della Chiglia e dell' Arcaccia

Il kit di buona fattura ma non eccellente, ho utilizzato Il libro di Boudriot per verificare i disegni dopo aver ridotto la scala a 1/48.
Come scala abbastanza piccola ma consente ancora un dettaglio apprezzabile, anche se alcuni particolari li ho dovuti omettere.
In rete si trovano numerose costruzioni prevalentemente in 1/24.


Ultima modifica di Iosto Doneddu; 13-12-16 a 02:32 PM Motivo: inserimento foto
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 02:45 PM   #6
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Realizzazione della Chiglia e dell' Arcaccia

Icone allegate
La Belle 1/48 Arsenale-568.jpg   La Belle 1/48 Arsenale-nrg02-568.jpg   La Belle 1/48 Arsenale-nrg0.3-572.jpg

La Belle 1/48 Arsenale-nrg0.3-587.jpg   La Belle 1/48 Arsenale-nrg0.3-591.jpg   La Belle 1/48 Arsenale-nrg0.3-574.jpg

La Belle 1/48 Arsenale-nrg0.3-573.jpg   La Belle 1/48 Arsenale-nrg0.3-575.jpg   La Belle 1/48 Arsenale-nrg0.3-576.jpg

Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 02:48 PM   #7
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Realizzazione della Chiglia e dell' Arcaccia

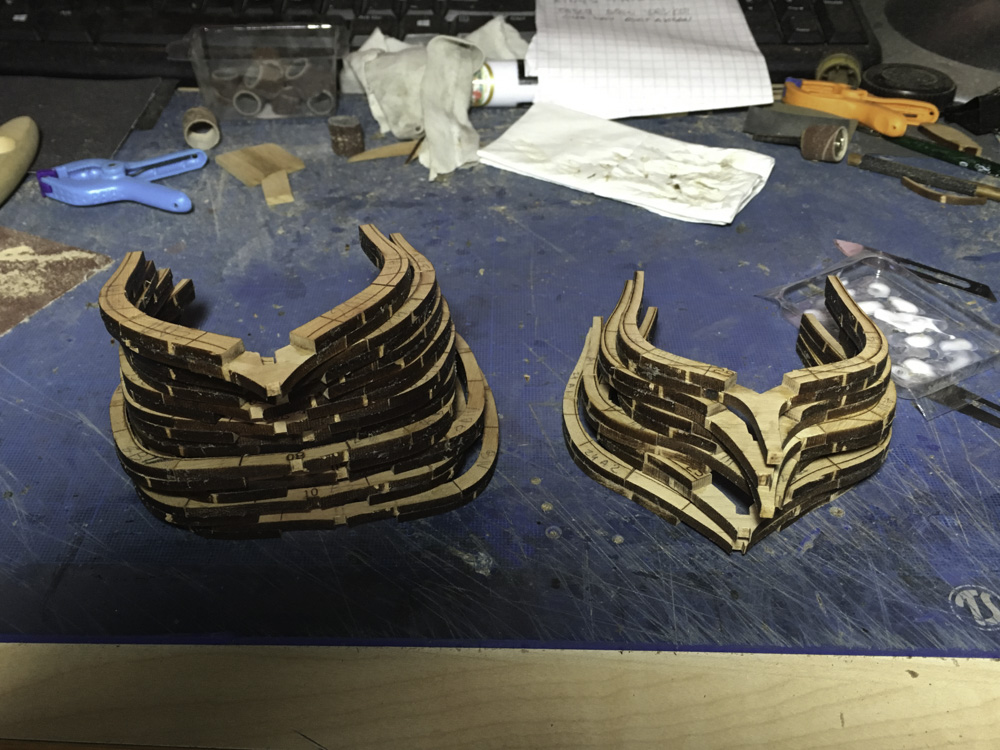

Il kit realizzato in modo abbastanza preciso, anche se ho dovuto fare diverse modifiche.
Il legno non sono riuscito a capire bene cosa sia probabilmente un pero cinese o ciliegio, comunque la venatura fine, e il colore simile al pero.

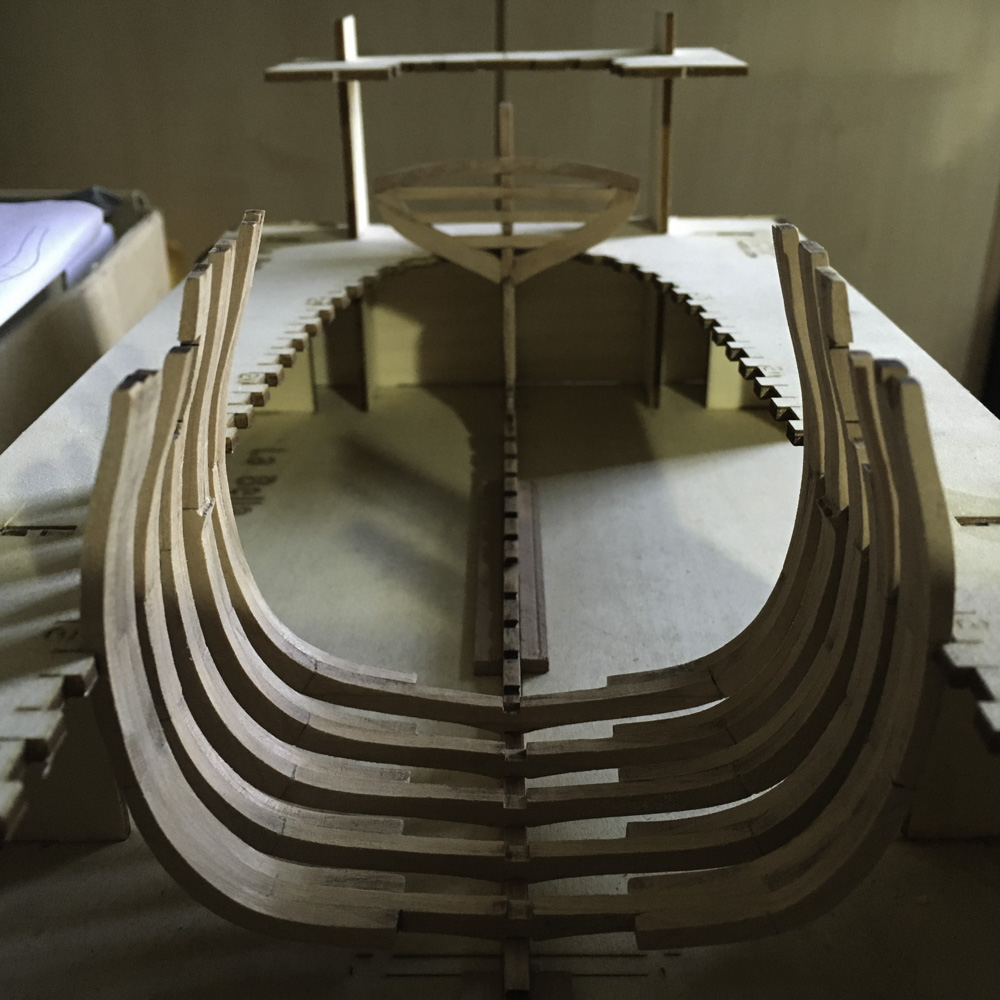

Le ordinate sono ben sfruttabili, e il kit ha uno scalo in compensato per la posa delle ordinate.
Le quote delle altezze della cinta e dei bagli sono tutte da riverificare.
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 02:52 PM   #8
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito posa delle ordinate

Le ordinate incollate vanno prima pulite per eliminare le imperfezioni e per pareggiare i bordi, esiste un profilo fotoincisoper realizzare il quartabuono, anche se risulta fastidiose perch rimane un p di traccia del laser.
Successivamente ho sistemato le ordinate sullo scalo.
Icone allegate
La Belle 1/48 Arsenale-025-1.jpg   La Belle 1/48 Arsenale-026-2.jpg   La Belle 1/48 Arsenale-030-3.jpg

La Belle 1/48 Arsenale-087-1.jpg
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 02:54 PM   #9
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Ordinate

L'unico problema se cos sdi pu dire, e che le ordinate somo tagliate troppo giuste , invece srebbe stato utile avere un p di materiale in eccesso in alto per poter lavorare meglio.
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:00 PM   #10
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Fasciatura dello scafo

Di seguito prima di rimuovere la nave dallo scalo ho provveduto a posare le cinte esterne, poi le serrette interne e dopo tolto dallo scalo ho provveduto a fasciare lo scafo e a realizzare la chiodatura
Icone allegate
La Belle 1/48 Arsenale-092-1.jpg   La Belle 1/48 Arsenale-094-1.jpg   La Belle 1/48 Arsenale-102-1.jpg

La Belle 1/48 Arsenale-386-1.jpg   La Belle 1/48 Arsenale-385-1.jpg   La Belle 1/48 Arsenale-401-1.jpg

La Belle 1/48 Arsenale-398-1.jpg   La Belle 1/48 Arsenale-537-1.jpg   La Belle 1/48 Arsenale-542-1.jpg

Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:02 PM   #11
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Vista interna

Vista interna prima della realizzazione delle stive e dei ponti
Icone allegate
La Belle 1/48 Arsenale-102-1.jpg   La Belle 1/48 Arsenale-851-1.jpg   La Belle 1/48 Arsenale-850-1.jpg

La Belle 1/48 Arsenale-849-1.jpg
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:05 PM   #12
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Interni e cabina di Poppa

Interni e cabina di Poppa del comandante
Icone allegate
La Belle 1/48 Arsenale-103-1.jpg   La Belle 1/48 Arsenale-105-1.jpg   La Belle 1/48 Arsenale-104-1.jpg

La Belle 1/48 Arsenale-903-1.jpg   La Belle 1/48 Arsenale-904-1.jpg   La Belle 1/48 Arsenale-907-1.jpg

La Belle 1/48 Arsenale-908-1.jpg   La Belle 1/48 Arsenale-909-1.jpg   La Belle 1/48 Arsenale-913-1.jpg

Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:12 PM   #13
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Fregi di poppa

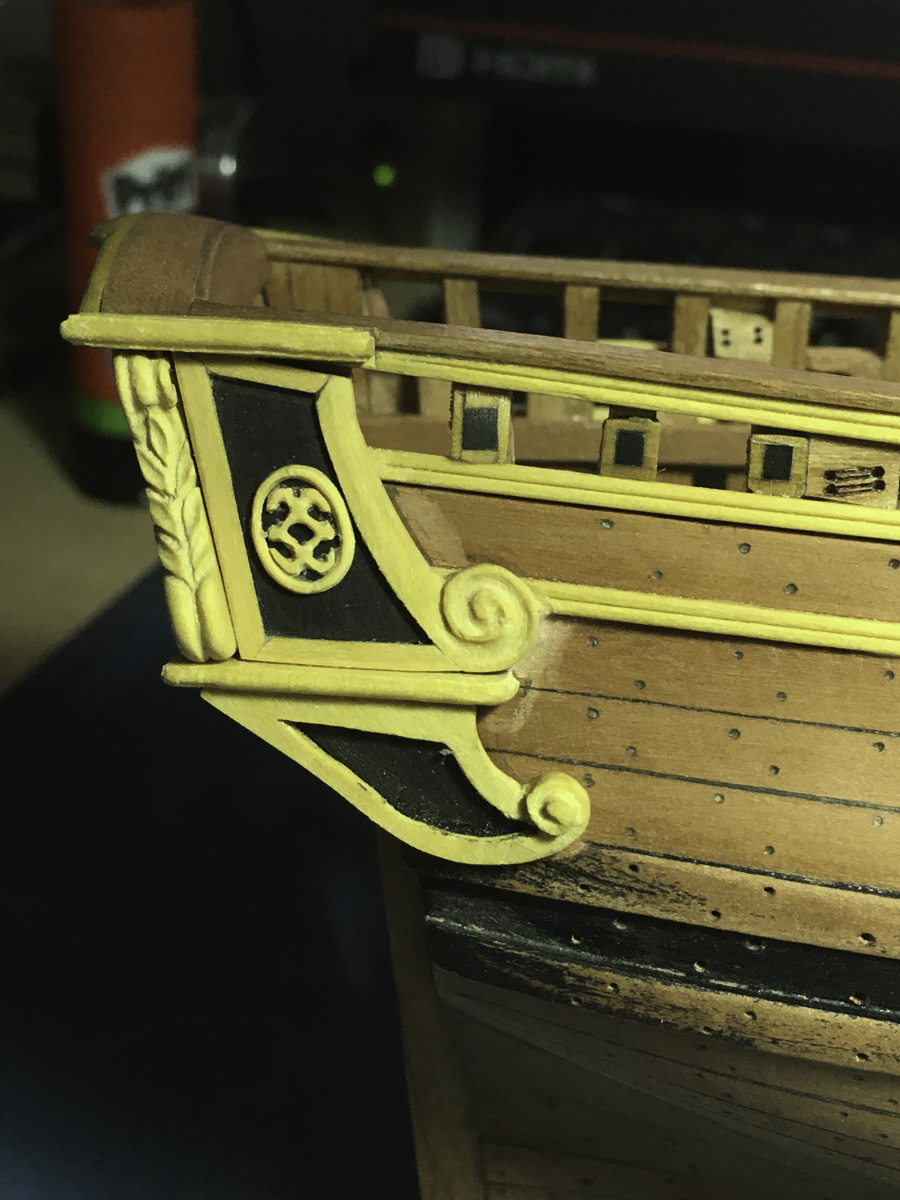

I fregi nel Kit sono realizzati in legno con macchina CNC, sono abbastanza ben fatti, ma in un unico pezzo e quindi da colorare.
Ho preferito rifare tutto nuovo realizzandolo in bosso ed Ebano.
Icone allegate
La Belle 1/48 Arsenale-628-1.jpg   La Belle 1/48 Arsenale-732-1.jpg   La Belle 1/48 Arsenale-733-1.jpg

La Belle 1/48 Arsenale-737-1.jpg   La Belle 1/48 Arsenale-738-1.jpg   La Belle 1/48 Arsenale-630-1.jpg

La Belle 1/48 Arsenale-731-1.jpg
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:17 PM   #14
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Fregi di poppa

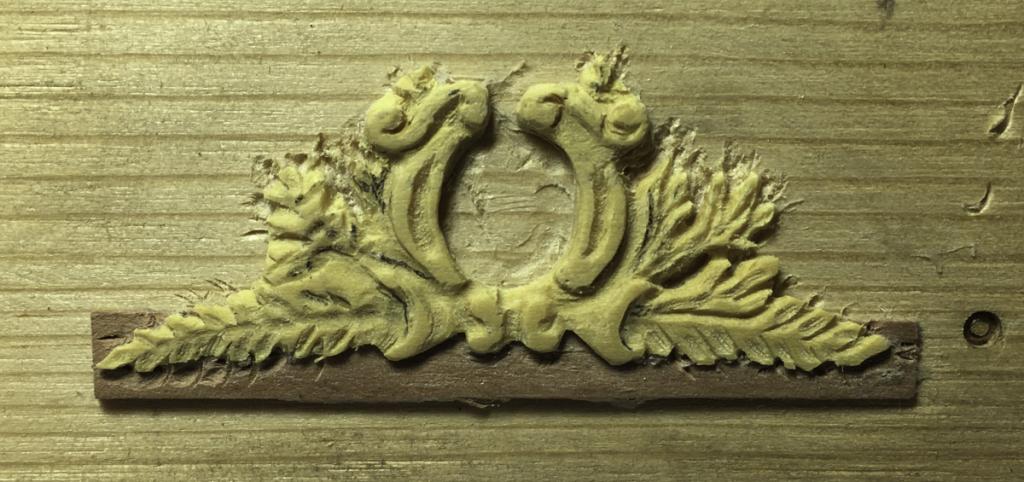

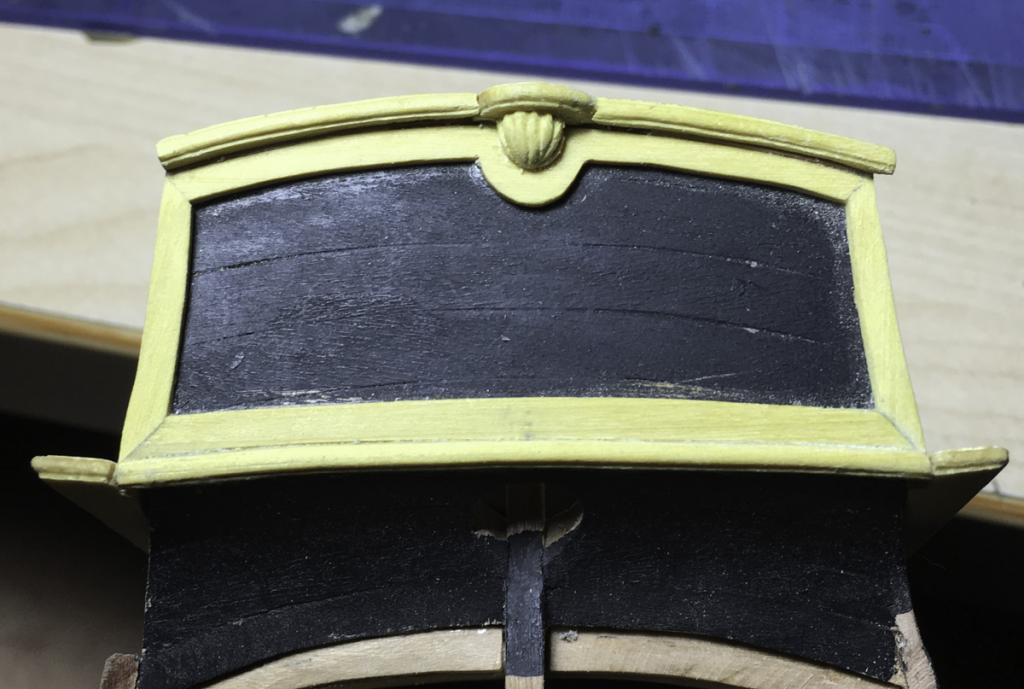

Vista la piccola dimensione per poter lavorare i pezzi con le frese e il trapano con flessibile della Proxxon ho incollato con della colla tipo Pritt su legno.
Dopo ho bagnato con dell' Alchool e la colla si sciogle lasciando libero il pezzo.
Icone allegate
La Belle 1/48 Arsenale-243-1.jpg   La Belle 1/48 Arsenale-754-1.jpg   La Belle 1/48 Arsenale-755-1.jpg

La Belle 1/48 Arsenale-756-1.jpg   La Belle 1/48 Arsenale-757-1.jpg   La Belle 1/48 Arsenale-759-1.jpg

La Belle 1/48 Arsenale-284-1.jpg   La Belle 1/48 Arsenale-285-1.jpg   La Belle 1/48 Arsenale-760-1.jpg

La Belle 1/48 Arsenale-767-1.jpg
Iosto Doneddu non  in linea   Rispondi quotando
Vecchio 13-12-16, 03:19 PM   #15
Utente Vip - Io sostengo Modellismo.net

Registrato dal: Jul 2014
residenza: Cagliari
Messaggi: 50
Iosto Doneddu  un newbie...
predefinito Poppa finita

Ed ecco la Poppa finita
Icone allegate
La Belle 1/48 Arsenale-772-1.jpg   La Belle 1/48 Arsenale-774-1.jpg
Iosto Doneddu non  in linea   Rispondi quotando
