Le Ambitieux 1680 del Chevalier de Tourville. [ARSENALE]

[airon1970]

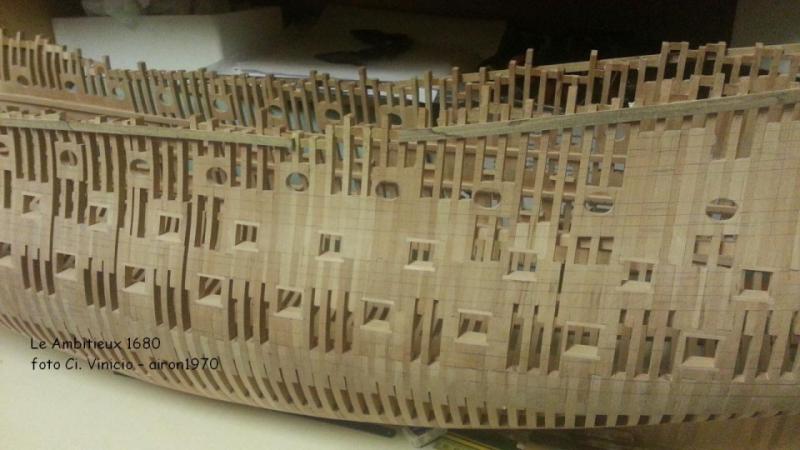

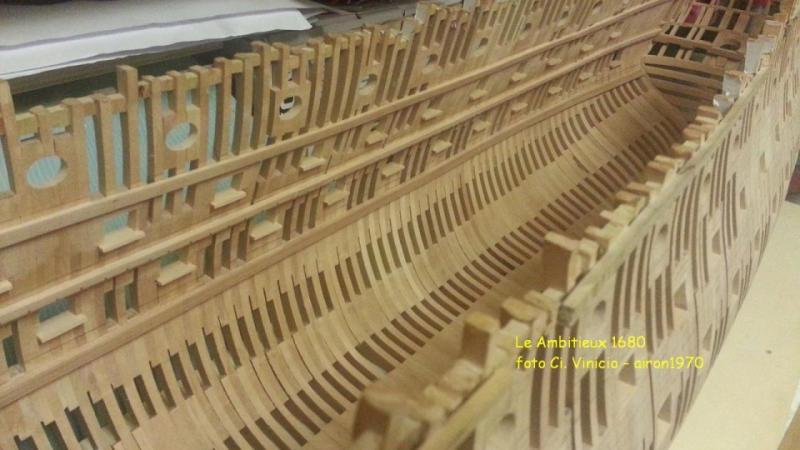

Apertura delle cannoniere dei tre ponti di batteria, il primo e secondo ponte sono complete di soglie e soprasoglie.

[scorpion66]

Continuo ad osservare un religioso silenzio perché non vi sono parole per descrivere l'accuratezza e la precisione della costruzione. Chissà se un giorno potrò avvicinarmi a questo tipo di realizzazione.

[airon1970]

Originariamente inviata da scorpion66

Continuo ad osservare un religioso silenzio perché non vi sono parole per descrivere l'accuratezza e la precisione della costruzione. Chissà se un giorno potrò avvicinarmi a questo tipo di realizzazione.

Ciao Angelo, ti ringrazio di cuore per l'apprezzamento e ricontracambio per i Tuoi lavori e ovviamente di tutti, avete in questo forum un grande spirito di collaborazione fra di Voi.
Per il fatto di avvicinarti a questo tipo di realizzazione che dire........... se lo faccio io lo può fare chiunque e anche meglio di me.
Un caro saluto a tutti!!!!!!!
vinicio

[airon1970]

Posto qualche foto sulla realizzazione delle cinte. Sono fatte in più parti con incastri a palella.

[airon1970]

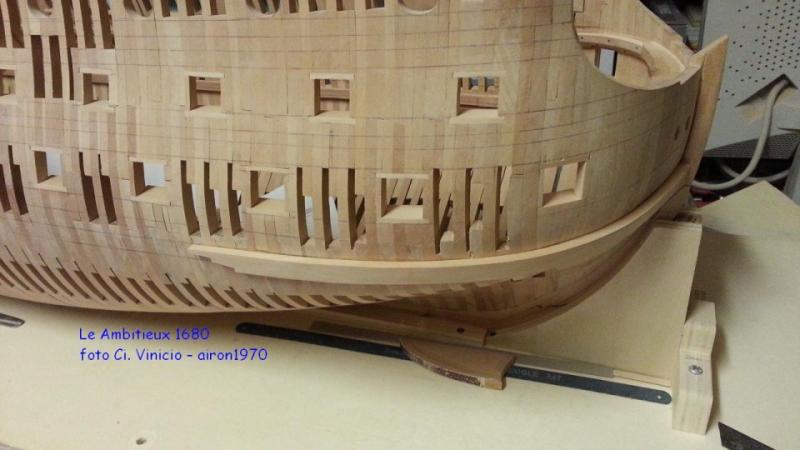

Una vista ravvicinata a prua.

[airon1970]

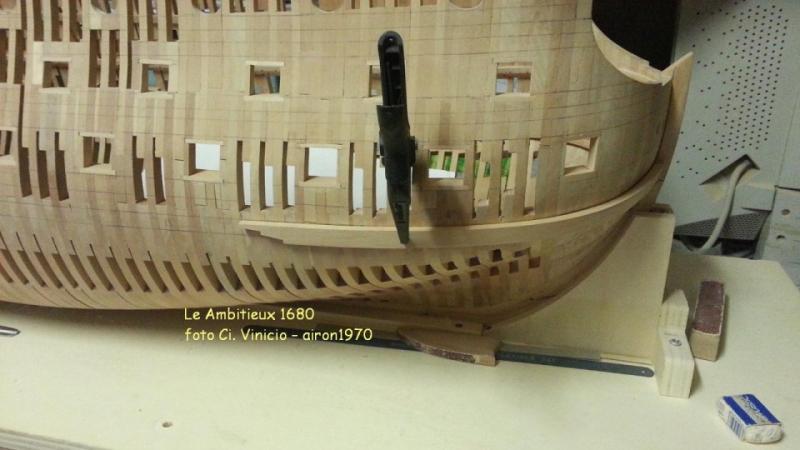

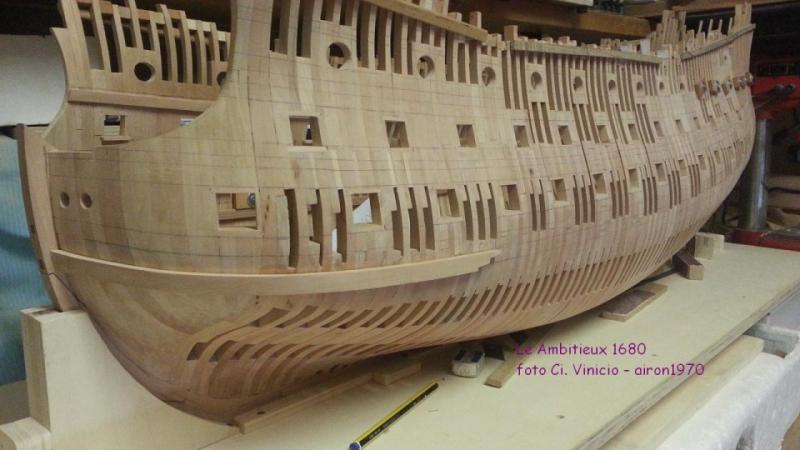

Messa in opera della prima cinta.

[airon1970]

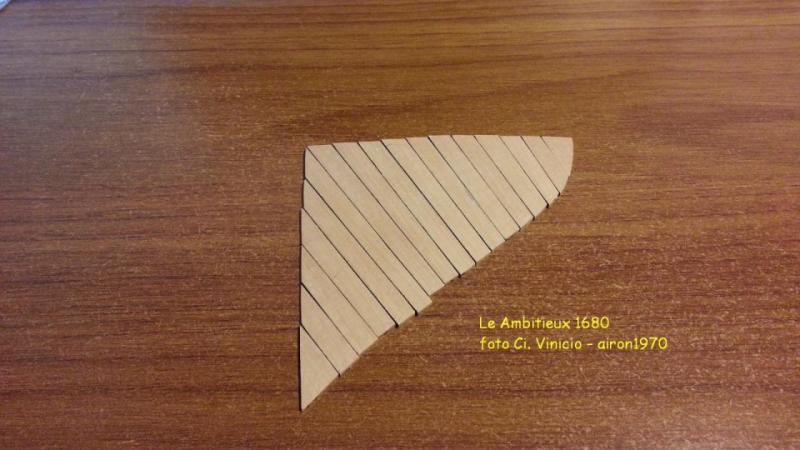

Prima di procedere alla messa in opera delle altre cinte ho dovuto rivestire con fasciame mezza arcaccia. Il modello, mia intenzione, è quella di rivestire solo per metà lo scafo, in pratica mezzo modello avrà l'ossatura a vista e una parte completamente rivestita di fasciame.

[Blubox]

Che splendido lavoro Vinicio! Una gioia per gli occhi!

[airon1970]

Originariamente inviata da Blubox

Che splendido lavoro Vinicio! Una gioia per gli occhi!

Grazie Paolo sempre gentilissimo

[airon1970]

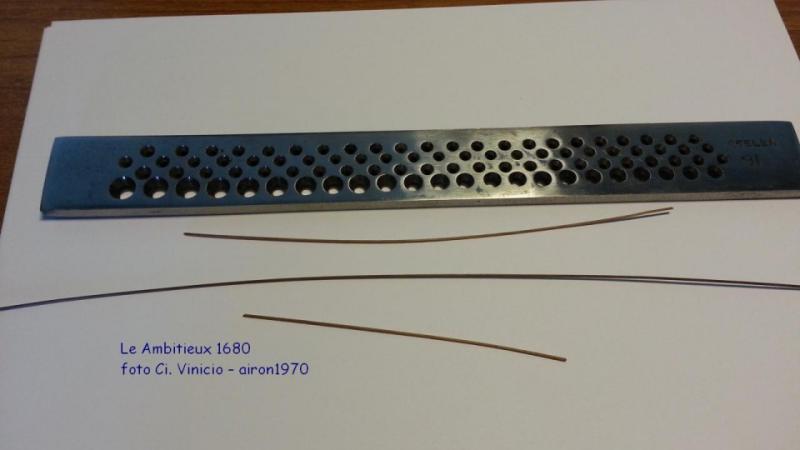

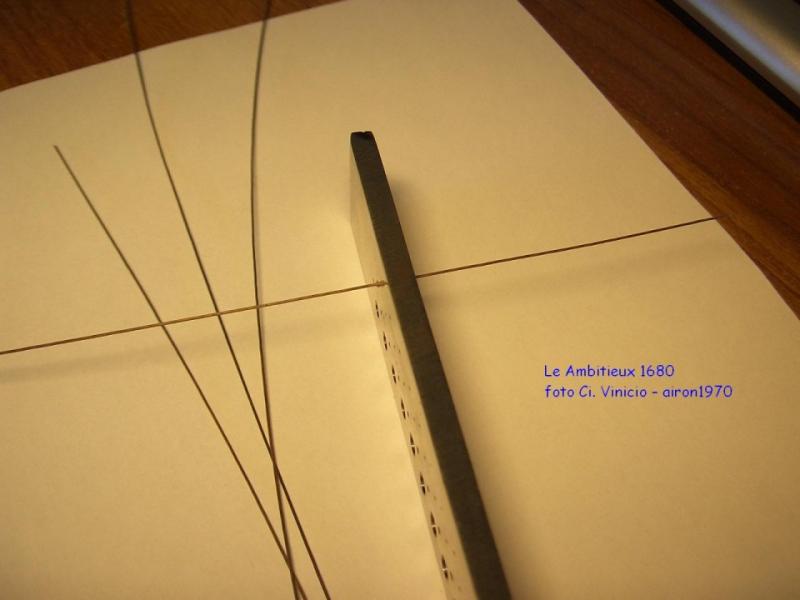

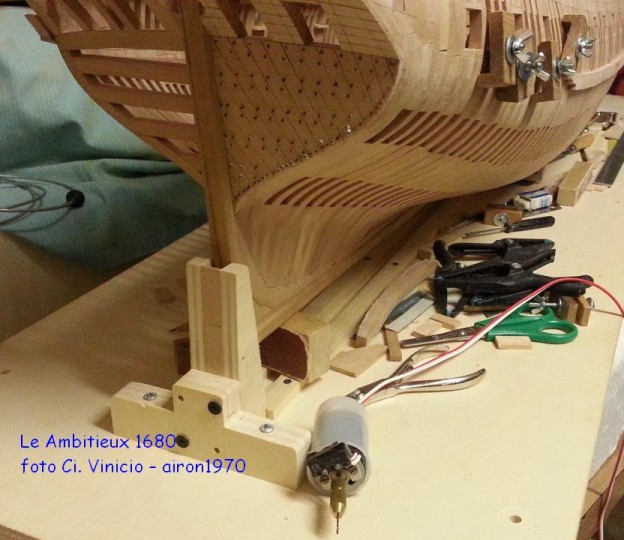

Per la chiodatura non utilizzo il filo di ottone ma tondini in noce che ridurrò di diametro con una trafila da orefice effettuando varie passate fino a ottenere il diametro consono alla scala. Per la chiodatura della carena ho preparato due misure per la chiodatura, cioè 0,8mm per le caviglie e 0,5 mm per i chiodi di carena come descritto anche nel volume di Bernard Frolich "L'Arte del modellismo", libro altrettanto valido assieme ai volumi del 74 cannoni di Jean Boudriot, che tratta anch'esso la costruzione in arsenale, ricco di foto a colori e tecniche varie per la realizzazione di particolari.

[airon1970]

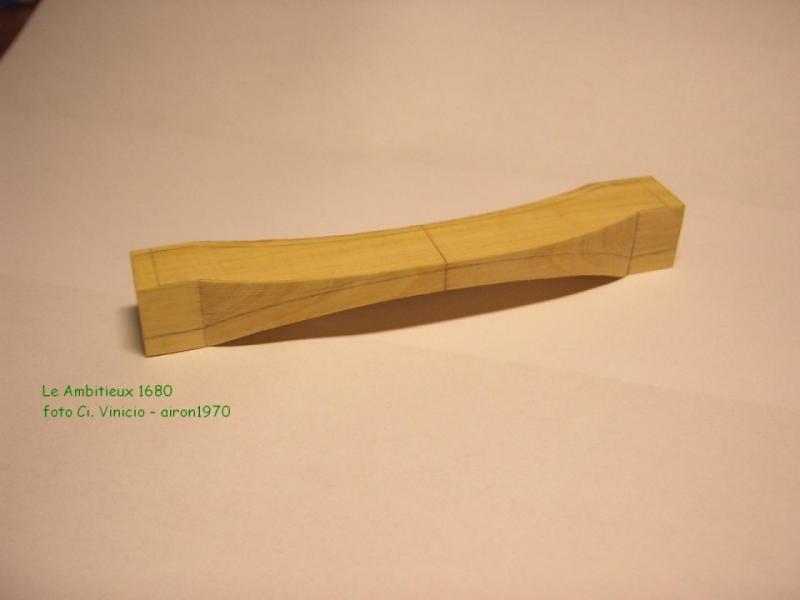

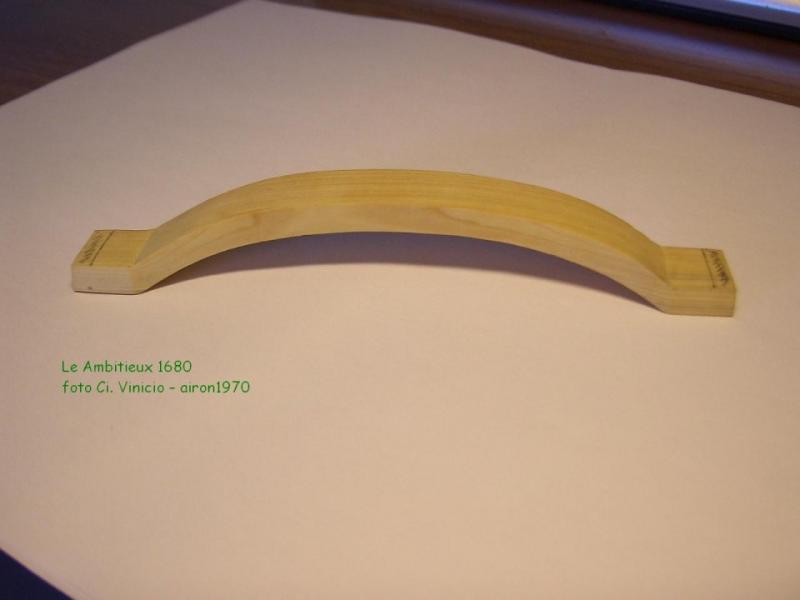

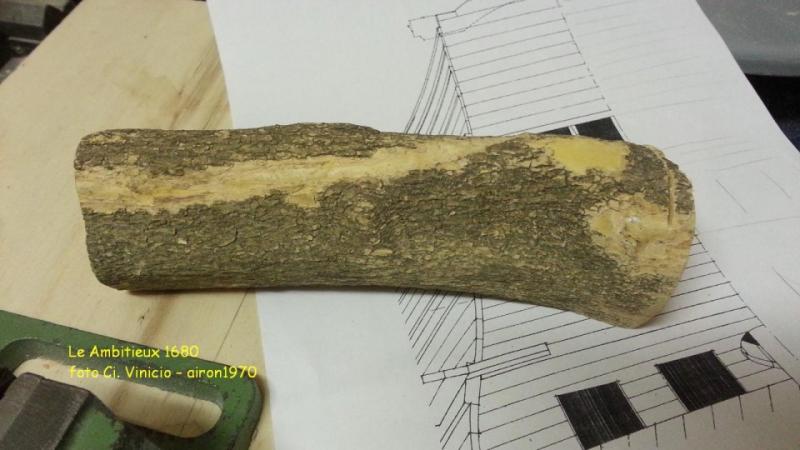

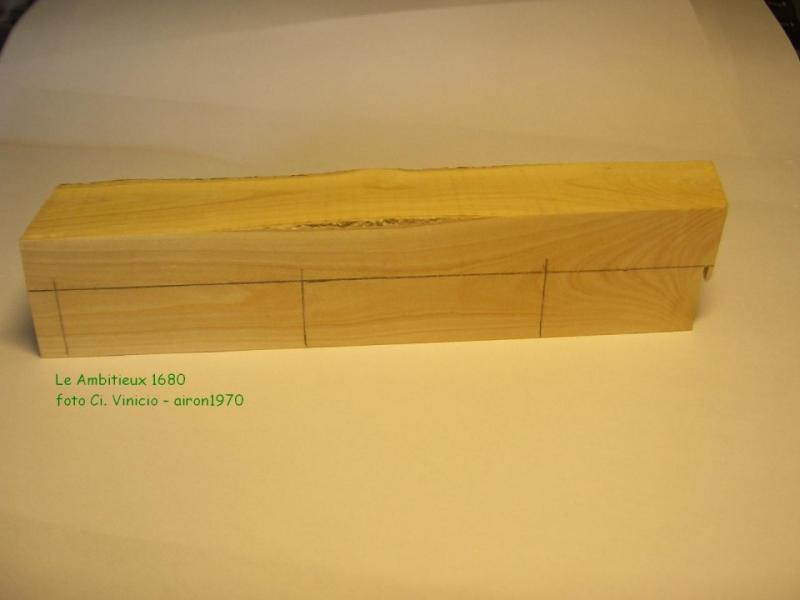

Per il coronamento di poppa sono partito da un semplice tronchetto di legno di bosso che ho squadrato, disegnato il particolare e tagliato con la sega a nastro fino a ottenere il particolare. Il rivestimento parziale della poppa è stato necessario prima di mettere in opera le altre cinte ai lati dello scafo e fasciame di rivestimento. Anche la poppa ho rivestito parzialmente per lasciare un po' a vista la struttura.

[airon1970]

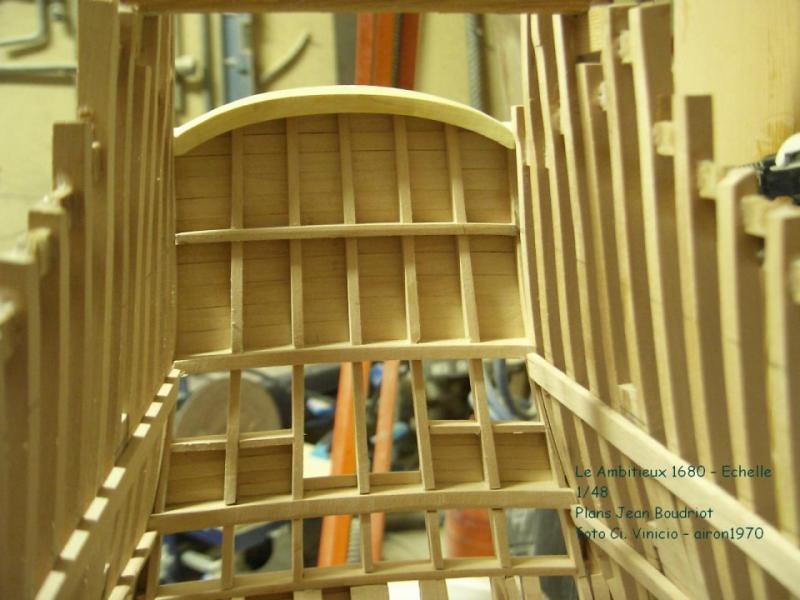

Rivestimento parziale della poppa e particolare del coronamento in bosso in opera.

[airon1970]

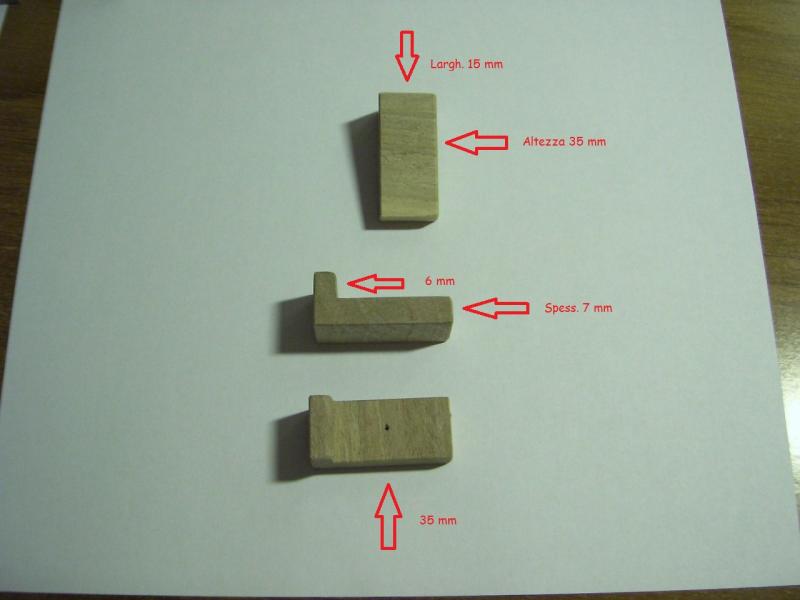

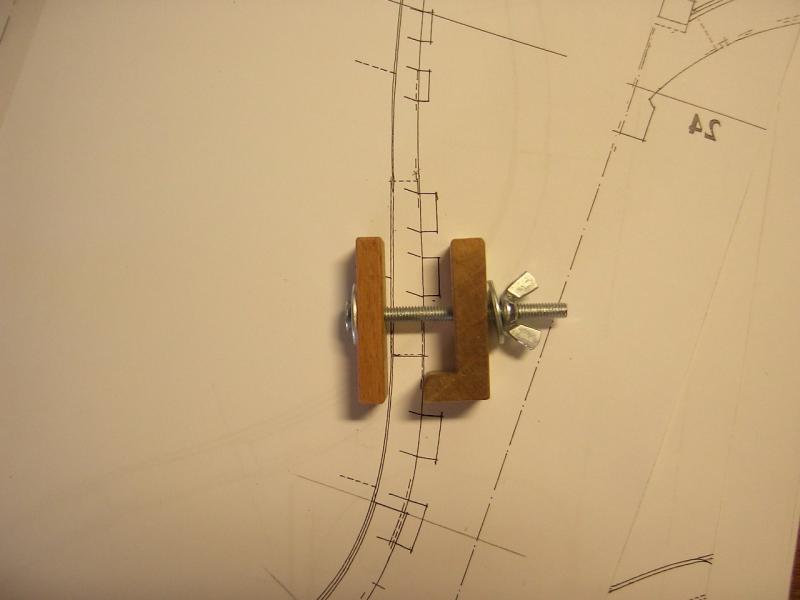

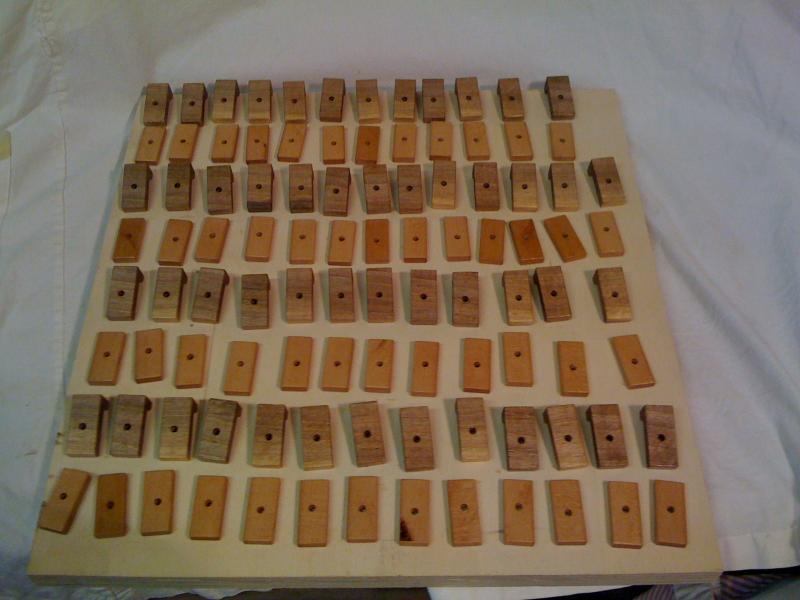

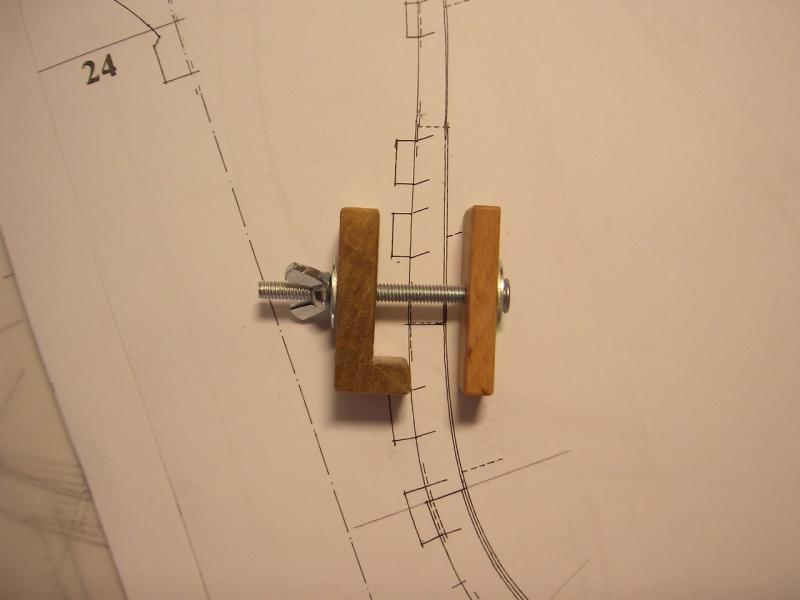

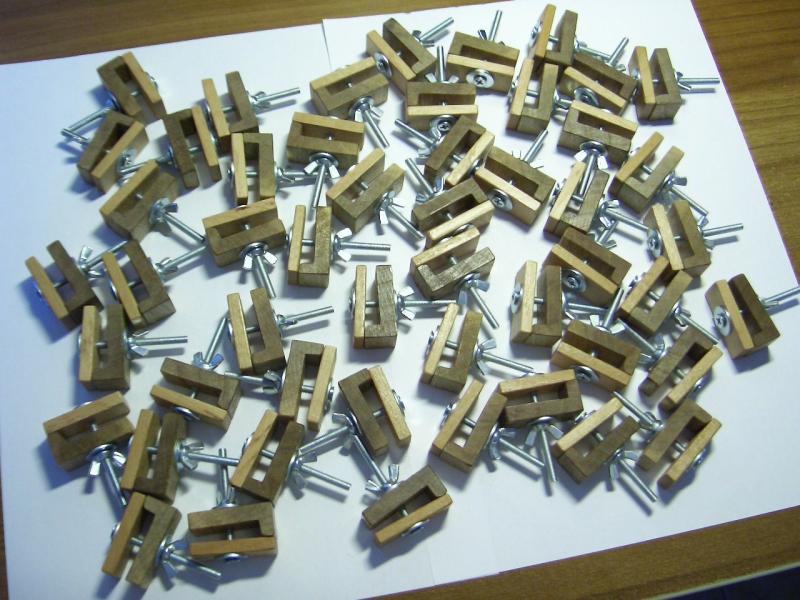

Tra un lavoro e l'altro sul modello mi sono autocostruito dei morsetti in legno che mi serviranno per tenere le cinte e i listelli del fasciame nella fase di incollaggio. Da un amico falegname mi sono fatto preparare due quadrelli in noce sagomati a forma di L e con la troncatrice ne ho ritagliati e forati per la vite. Posto le varie fasi della realizzazione.

[airon1970]

altre foto........

[sam_59]

L'arsenale è proprio un altro mondo! Complimenti vivissimi.

Ma dimmi qualcosa sulla trafila, l'hai trovata precisa? Io ne ho recentemente acquistata una (meno fori di quella tua) ma non ne sono rimasto contento. Il diametro dei fori non decresce costantemente di mezzo decimo come promesso ed è stato impossibile passare direttamente da 0.85 a 0.65 senza rompere i tondini. Son dovuto ricorrere pertanto ad una egregia trafila casereccia che ho realizzato con una fettuccia metallica da imballaggio praticandovi diversi fori da 0.85 a 0.60.

Se hai invece trovato il tuo modello di buona qualità potresti dirmi dove l'hai acquistata e quanto costa?
