RANGER (o quasi )

[marco63]

eccomi,sono pronto.
Vi ricordate il gioco nella "settimana enigmistica" trova l'errore?
dateci dentro, ho le spalle larghe ( si fà per dire )
A parte gli scherzi, oltre a tutti difetti riscontrati anche da altri modellisti,probabilmente già nella progettazione del modello e nella qualità del materiale,io sono riuscito a trovarne altri e poi c'ho messo anche del mio.
Ho seguito i progressi di altri che come me si sono cimentati nella costruzione del Ranger, ma ho notato che molti o non hanno continuato oppure non frequentano più il forum, peccato perchè mi erano davvero di grande aiuto.
IO non mollo, quindi questo è il mio Ranger.
Ho davvero bisogno di essere seguito, sia qui,sia nel 12A.
Non ho nessuna intenzione di mollare, anche perchè più lo pratico e più mi piace, mi spiace per voi ma sarò dei vostri ancora per un bel pò!!!!!!!!!!!!!!!!

[marco63]

ops, le parti scure che si vedono nel primo fasciame sono dovute a uno stucco per legno che uso al lavoro, è molto buono ma anche se non si vedrà ho smesso di usarlo. sono alla costruzione del timone, e ho già visto delle anomalie, ma di questo parleremo poi.

[Loki]

Io il Ranger lo ho fatto l'anno scorso, quindi il mio cervello è ancora "fresco" (vedi il mio album).
mi sembra che te la stai cavando molto bene.
Comunque quella era una nave interamente dipinta, quindi hai la possibilità di rimediare comunque agli errori.
alcune cose che ho riscontrato nel kit, e verificale finchè sei in tempo:

-verifica che le due pareti della cabina siano parallele tra loro e simmetriche rispetto all'asse della nave (soprattutto questo secondo punto).
da me non era così e quindi ho preferito segare via le pareti e costruire la cabina per i fatti suoi.

-assembla il piedistallo e verifica che i pioli del piedistallo vadano effettivamente a infilarsi negli scassi della chiglia: da me non era così e dovuto creare uno scasso nuovo.
Questo devi farlo ora, finchè non hai coperto gli scassi con i listelli.

-verifica che i pioli dei binari di rotazione della carronata concidano con i fori che hai fatto sul ponte: da me non era così e quindi ho segato via i pioli.

-occhio all'assemblaggio del timone: da me sul ponte sporge quasi attaccato allo specchio di poppa.
Basta poco e non combaciano le inclinazioni e il timone va a sbattere allo specchio di poppa.
Altro mi verrà in mente...

[Capitan Mattevale]

Complimenti, mi piace come hai terminato lo scafo del Ranger.
Una domanda: i listelli del 1°fasciame li hai lasciati interi da prua a poppa? Mi sembra di no dalle foto ma volevo esserne sicuro...spero di trovare anch'io il tempo di terminare lo scafo

[marco63]

Originariamente inviata da Loki

Io il Ranger lo ho fatto l'anno scorso, quindi il mio cervello è ancora "fresco" (vedi il mio album).
mi sembra che te la stai cavando molto bene.
Comunque quella era una nave interamente dipinta, quindi hai la possibilità di rimediare comunque agli errori.
alcune cose che ho riscontrato nel kit, e verificale finchè sei in tempo:

-verifica che le due pareti della cabina siano parallele tra loro e simmetriche rispetto all'asse della nave (soprattutto questo secondo punto).
da me non era così e quindi ho preferito segare via le pareti e costruire la cabina per i fatti suoi.

-assembla il piedistallo e verifica che i pioli del piedistallo vadano effettivamente a infilarsi negli scassi della chiglia: da me non era così e dovuto creare uno scasso nuovo.
Questo devi farlo ora, finchè non hai coperto gli scassi con i listelli.

-verifica che i pioli dei binari di rotazione della carronata concidano con i fori che hai fatto sul ponte: da me non era così e quindi ho segato via i pioli.

-occhio all'assemblaggio del timone: da me sul ponte sporge quasi attaccato allo specchio di poppa.
Basta poco e non combaciano le inclinazioni e il timone va a sbattere allo specchio di poppa.
Altro mi verrà in mente...

Grazie Loki per aver visionato il mio primo wip,
oltre a ad aver già rimediato ai difetti che menzionavi, ( piedistallo fuori linea, i pioli del binario di rotazione della carronata non coincidono coi fori sul ponte )

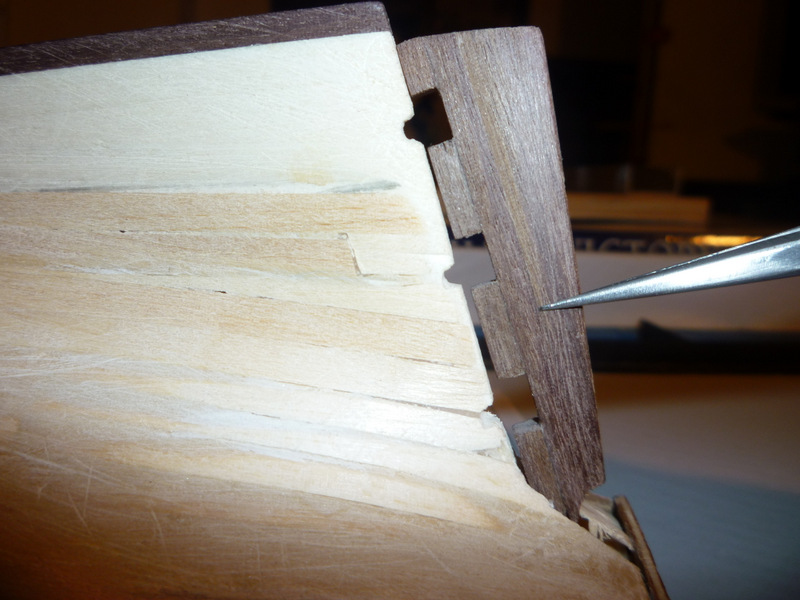

ne ho incontrato un altro, gli scassi del timone non coincidono con gli scassi sulla chiglia, oppure il timone è proprio corto ( ma come vedrai dalla foto, la grandezza è uguale a quella dei piani ) Aloora pensavo di allungare il timone di 4-5mm e rifare gli scassi sulla chiglia e riempire i vecchi con della pasta di legno.
cosa ne pensi? avevi anche tu lo stesso problema?
ho visto il tuo lavoro finito, i miei complimenti,

[marco63]

Originariamente inviata da Guybrush Threepwood

Complimenti, mi piace come hai terminato lo scafo del Ranger.
Una domanda: i listelli del 1°fasciame li hai lasciati interi da prua a poppa? Mi sembra di no dalle foto ma volevo esserne sicuro...spero di trovare anch'io il tempo di terminare lo scafo

Dai Guy, riprendi i lavori, così come si dice " mal comune mezzo gaudio "
Per ora qualche problemino c'è, ma con l aiuto del forum si riescono a superare.
con il primo fasciame non sono riuscito da prua ad arrivare a poppa, 3 listelli li ho dovuti sezionare. ora stò penando con il timone, poi inzierò il secondo fasciame.
fortunatamente ho una figlia di 17 anni che al venerdi e al sabato sera devo andare a prendere alla discoteca e così fino alle 2 mi dedico al mio hobby, ah poi ho anche il sabato pomeriggio libero ( mia moglie lavora ah ah ah )

[Gicci70]

Originariamente inviata da marco63

Grazie Loki per aver visionato il mio primo wip,
oltre a ad aver già rimediato ai difetti che menzionavi, ( piedistallo fuori linea, i pioli del binario di rotazione della carronata non coincidono coi fori sul ponte )
ne ho incontrato un altro, gli scassi del timone non coincidono con gli scassi sulla chiglia, oppure il timone è proprio corto ( ma come vedrai dalla foto, la grandezza è uguale a quella dei piani ) Aloora pensavo di allungare il timone di 4-5mm e rifare gli scassi sulla chiglia e riempire i vecchi con della pasta di legno.
cosa ne pensi? avevi anche tu lo stesso problema?
ho visto il tuo lavoro finito, i miei complimenti,

Dai disegni e dalle foto che hai pubblicato non vedo assolutamente incongruenze o errori di sagomatura sugli scassi. E' tutto perfetto...non capisco cosa ti facia pensare diversamente...

Buon Vento!!

[Loki]

gli scassi del timone non coincidono con gli scassi sulla chiglia, oppure il timone è proprio corto

Ah, sì, gli scassi li ho ignorati e li ho chiusi con lo stucco da legno (tanto vengono coperti dal secondo fasciame).
Il posizionamento delle cerniere del timone lo ho fatto con il secondo fasciame già completato.
Nota importantissima:
in un kit navale ha sempre la precedenza quello che dice il disegno, invece che quello che risulta sui pezzi di legno (fori, scassi, ecc.).

Per le cerniere del timone, verifica se riesci a dargli la forma voluta, perchè sono di un metallo poco duttile che si spezza facilmente.
Viceversa ti conviene fartele te con del lamierino di rame o cartoncino leggero.

ho visto il tuo lavoro finito, i miei complimenti,

Grazie, ma vedrai che anche il tuo sarà così quando sarà finito, soprattutto se lo dipingi e gli metti le vele.

[Capitan Mattevale]

Originariamente inviata da marco63

Dai Guy, riprendi i lavori, così come si dice " mal comune mezzo gaudio "
Per ora qualche problemino c'è, ma con l aiuto del forum si riescono a superare.
con il primo fasciame non sono riuscito da prua ad arrivare a poppa, 3 listelli li ho dovuti sezionare. ora stò penando con il timone, poi inzierò il secondo fasciame.
fortunatamente ho una figlia di 17 anni che al venerdi e al sabato sera devo andare a prendere alla discoteca e così fino alle 2 mi dedico al mio hobby, ah poi ho anche il sabato pomeriggio libero ( mia moglie lavora ah ah ah )

Io devo aspettare ancora un pò...mia figlia ha quasi 3 anni e mio figlio 5...è proprio difficile ritagliarsi un pò di tempo per gli hobby!!!

[marco63]

Originariamente inviata da Gicci70

Dai disegni e dalle foto che hai pubblicato non vedo assolutamente incongruenze o errori di sagomatura sugli scassi. E' tutto perfetto...non capisco cosa ti facia pensare diversamente...

Buon Vento!!

mah, guardando i piani ( vedi foto ) il timone è a filo con il corso di torello e spunta sopra al ponte di 4-5mm. se faccio coincidere gli scassi del timone con quelli della chiglia il timone mi torna corto sia sul ponte che sul torello.
Anche Loki ha avuto lo stesso problema, e mi ha consigliato sul dafarsi.
volevo rimediare stasera, ma se inizi a sfogliare il forum non smetti più.
Buon vento a te

[trinchetto]

Originariamente inviata da marco63

mah, guardando i piani ( vedi foto ) il timone è a filo con il corso di torello e spunta sopra al ponte di 4-5mm. se faccio coincidere gli scassi del timone con quelli della chiglia il timone mi torna corto sia sul ponte che sul torello.
Anche Loki ha avuto lo stesso problema, e mi ha consigliato sul dafarsi.
volevo rimediare stasera, ma se inizi a sfogliare il forum non smetti più.
Buon vento a te

Confrontando le foto che hai inserito mi pare che la posizione degli scassi sul disegno (terza foto) sia inferiore rispetto a quella che si vede nel tuo modello. A questo punto devi necessariamente riferirti alle viste prospettiche dei piani costruttivi e riportare il profilo dei tuoi elementi a quelle.

[marco63]

il timone non era perfetto, discreto, ma non perfetto.
Quindi l'ho rifatto seguendo bene il disegno sui piani di costruzione.
A mio modesto parere ha ragione Loki, gli scassi sulla chiglia sono un pò più alti,e allora ho fatto come lui, ho riempito gli scassi con della pasta di legno, ho messo il timone in linea con la chiglia e ho rifatto gli scassi. il tutto se non faccio delle cavolate dovrebbe essere coperto dal secondo fasciame.
Ci tengo a dire una cosa:
Grazie a tutti, anche se mi avete già detto che non importa.
é bello sapere che se hai un problema, c'è sicuramente qualcuno che ti consiglierà, e poi quando sei nel forum sembra di essere lì tutti insieme in una sala a scambiarsi opinioni.
Buon vento a tutti..

[Leo - zd]

Ciao
Non so come sono i disegni ma se indicano il timone come dalle precedenti foto ce qualcosa che non va.
Ho visto i disegni di Alert (che e molto simile) ma anche dalle foot del Ranger mi sembra che il timone nella parte inferiore dovrebbe essere al pari con la chiglia cioe conil punto piu basso.

[pimini]

anche dal disegno (quarta foto del post #5) si vede che il timone è allineato alla chiglia

[marco63]

Sì, avete ragione. ho già provveduto a rifarlo.
Ho rotto però tutte e tre le cerniere del timone, come era già successo a Loki.
Rifarò anche quelle,poi metterò qualche foto, visto che ho quasi finito il secondo fasciame e mi rimetterò ai vostri giudizi. Siamo in tema visto che c'è appena stata la fumata bianca del nuovo Papa.
approffitto per chiedere una cosa, quando un cantiere è finito và in modelli terminati, ma in" work in progress" non rimane nulla di quel lavoro ?
