predefinito Cutty Sark by Sergal

Cutty Sark by Sergal-immagine-001.jpg

Cutty Sark by Sergal-immagine-002.jpg

Cutty Sark by Sergal-immagine-003.jpg

Cutty Sark by Sergal-immagine-004.jpg

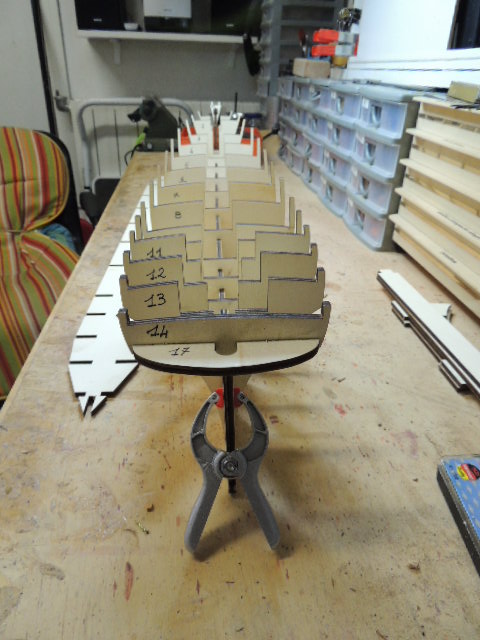

Cutty Sark by Sergal-immagine-005.jpgInnanzi tutto un saluto a tutto l forum inizio questa mia nuova avventura prestandomi alla costruzione di questo modello del Cutty Sark di derivazione Sergal in scala 1:78 per una lunghezza totale di 1150 mm ,lieto di poterlo condividere con l'aiuto di voi tutti . Per ora a lavori appena iniziati nulla di ch particolare giusto un montaggio a secco per una controllata ai vari incastri per via che il tutto combaci alla perfezione per poi passare all'incollaggio vero e propio ,vi posto le prime immagini del poco lavoro fin qu svolto grato dei vostri commenti buon modellismo Birba
birba60 non  in linea   Rispondi quotando
Vecchio 28-01-13, 12:27 PM   #2
Utente

L'avatar di Leo - zd

Registrato dal: Feb 2012
residenza: Zadar (Zara) Croazia
Messaggi: 955
Leo - zd inizia ad ingranare.
predefinito

bel sogetto, ti auguro buon lavoro.
Il Cutty Shark e veramente bella barca.
__________________
FB profillo ,
Leo - zd non  in linea   Rispondi quotando
Vecchio 28-01-13, 05:06 PM   #3
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
Smile

Ciao Leo grazie mille e contraccambio anche a te . Buon modellismo Birba
birba60 non  in linea   Rispondi quotando
Vecchio 28-01-13, 06:20 PM   #4
Utente Senior

L'avatar di cerqui

Registrato dal: Dec 2011
residenza: ATRI
Messaggi: 2,197
cerqui  un newbie...
predefinito Cutty Sark by Sergal

Bellissimo questo modello!
Buon cantiere! Lo seguiro spesso


Sent from my iPhone using Tapatalk
cerqui non  in linea   Rispondi quotando
Vecchio 28-01-13, 07:33 PM   #5
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
predefinito

Ciao Cerqui grazie del complimenti a riguardo il modello e grazie per il tuo interessamento buon lavoro birba
birba60 non  in linea   Rispondi quotando
Vecchio 29-01-13, 03:07 PM   #6
Utente

Registrato dal: Sep 2010
Messaggi: 158
michelemagnanimo  un newbie...
predefinito bella nave

una nave bellissima anche da vicino
michelemagnanimo non  in linea   Rispondi quotando
Vecchio 29-01-13, 03:55 PM   #7
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
Smile

Ciao Michele presumo evidentemente che se dici cos lo avrai visto dal vero? Grazie e buon lavoro Birba
birba60 non  in linea   Rispondi quotando
Vecchio 29-01-13, 07:12 PM   #8
Utente

L'avatar di capitan Sparrow

Registrato dal: Mar 2012
residenza: Reggio Emilia
Messaggi: 849
capitan Sparrow  un newbie...
predefinito

Ciao Birba,bel modello e anche grande,Buon lavoro allora
__________________
capitan Sparrow non  in linea   Rispondi quotando
Vecchio 29-01-13, 07:25 PM   #9
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
predefinito

Ciao Capitan Sparrow grazie mille dei tuoi auguri speriamo di procedere nei migliori dei modi anche se incominciano le prime perplessit ,e in special modo al tagliamare del dritto di prua a guardare le foto reali sembrerebbe rastremato ma non h trovato nulla a riguardo gentilmente qualcuno ha delle notizie in merito ? Grazie mille a tutti Birba Cutty Sark by Sergal-cutty1_2182372k.jpg

Cutty Sark by Sergal-dezeen_cutty-sark-grimshaw_2.jpg

Cutty Sark by Sergal-e8860eca9dc8bcc94d0fb26e39efc910.jpg
birba60 non  in linea   Rispondi quotando
Vecchio 30-01-13, 08:46 PM   #10
Utente

L'avatar di capitan Sparrow

Registrato dal: Mar 2012
residenza: Reggio Emilia
Messaggi: 849
capitan Sparrow  un newbie...
predefinito Cutty Sark by Sergal

Ciao birba,cosa intendi per rastremare?
ora che hai le ordinate fissate devi mettere in squadro la chiglia perch mi sembra che faccia una leggera pancia nel centro.
stringila in una morsetta e non muoverla fino a quando avrai posizionato i primi corsi di fasciame.
prima di pensare al fasciame devi rastremare le ordinate trovando il cosidetto "angolo di quartobuono"che servir per portare in appoggio sulle ordinate i corsi di fasciame in modo che appoggino su tutto il loro profilo
__________________
capitan Sparrow non  in linea   Rispondi quotando
Vecchio 30-01-13, 11:56 PM   #11
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
predefinito

Ciao Capitan Sparrow grazie ma le ordinate sono montate tutte a secco solo per verificare se tutto andava alla perfezione ,poi passer a bloccare la chiglia in filo per la sua lunghezza e portare il tutto in squadro per incominciare a incollare . Per la rastremazione intendevo lo spessore del tagliamare rispetto alla chiglia che a guardare l'originale mi sembra ( questo pu essere il mio pensiero ) leggermente assottigliato , h cercato notizie in merito ma non h trovato nulla per caso mi sapresti indicare qualche sito dove vi possano essere delle immagini ? Mi auguro di essermi fatto capire e auguro a tutti voi buon modellismo grazie Birba
birba60 non  in linea   Rispondi quotando
Vecchio 31-01-13, 09:02 PM   #12
Utente

L'avatar di capitan Sparrow

Registrato dal: Mar 2012
residenza: Reggio Emilia
Messaggi: 849
capitan Sparrow  un newbie...
predefinito Cutty Sark by Sergal

non saprei,dovresti forse posare il primo fasciame,se poi ti sembra troppo grossa puoi sempre carteggiare la prua e procedere alla posa del secondo fasciame.Nelle foto che hai postato sembra che l opera viva sia rivestita con le piastre in rame da come riflette la luce anche se non si vedono chiodature
__________________
capitan Sparrow non  in linea   Rispondi quotando
Vecchio 01-02-13, 07:00 AM   #13
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
Smile

Indubbiamente seguir il tuo consiglio ,una volta posato il primo fasciame raccordo il dritto di prua assottigliandolo un p . Si l'opera viva rivestita con lastre di rame e anche io nonvedo la chiodatura anche se francamente un p fatica rispecchia talmente da non vedersi . Grazie Birba
birba60 non  in linea   Rispondi quotando
Vecchio 04-02-13, 10:10 AM   #14
Utente Junior

L'avatar di Sea_Wolf

Registrato dal: Feb 2013
Messaggi: 84
Sea_Wolf  un newbie...
predefinito

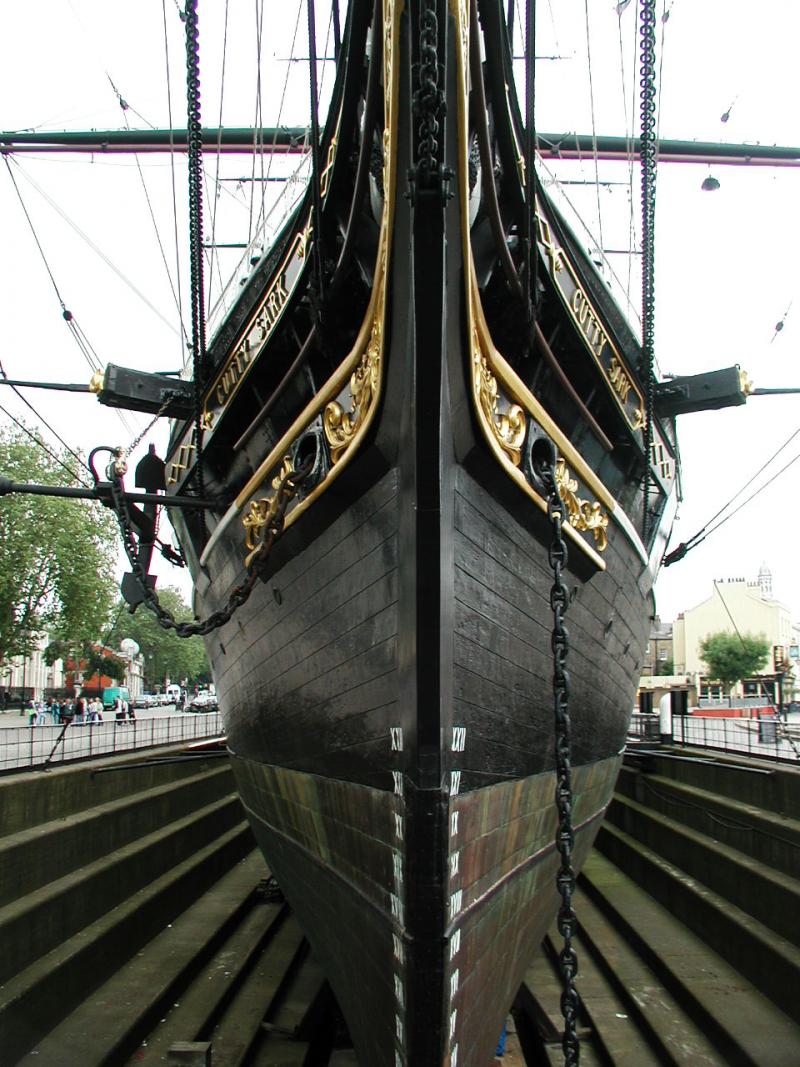

ciao,non so se pu esserti utile ma alllego, se ci riesco una foto del tagliamare del Cutty Sark,le immagini del tuo post forse si riferiscono all'ultimo restauro,dopo l'incendio,senza piastrine di rame perch d l'impressione del legno molto chiaro.Per quel che riguarda lo scafo,avendolo fatto,ti suggerisco,prima di mettere il fasciame, di rastremare,ambo i lati a prua l'angolo di quartabuono,praticamente da prua verso la poppa per tre o quattro ordinate controllandole con un listello se questo poggia.Stessa operazione ,ma al contrario a poppa.
Scusami se mi sono permesso di ricordartelo

PS le lastre di rame hanno i chiodini agli estremi e sono posizionate leggermente sovrapposte,basta ingrandire l'immagine
Icone allegate
Cutty Sark by Sergal-p1011411.jpg
__________________
Sea_W
____________________
il mio piccolo Blog
http://longjohnscafe.blogspot.it/

Ultima modifica di Sea_Wolf; 04-02-13 a 10:16 AM
Sea_Wolf non  in linea   Rispondi quotando
Vecchio 04-02-13, 07:23 PM   #15
Utente Junior

L'avatar di birba60

Registrato dal: Nov 2012
residenza: ravenna
Messaggi: 92
birba60  un newbie...
Smile

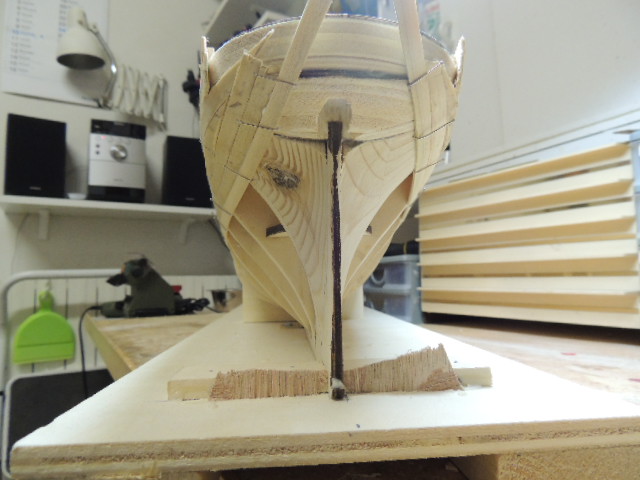

Ciao Sea ,tralasciamo le scuse anzi ben vengano i consigli sei stato gentilissimo e utile nel rammentarmi la rastremazione del tagliamare in effetti era propio quello che pensavo di fare solo con l'unica differenza che avrei rastremato dopo la posa del primo fasciame . A riguardo le immagini si sono del Cuttyy restaurato e avevo trovato notizie che le lastre in rame erano sovrapposte infatti mi s che dovr sostituirle perch quelle del kit hanno molto da industriale e in pi la doppia chiodatura sul perimetro . F piacere sapere che tu lo hai gi costruito certamente seguir i tuoi consigli . Colgo l'occasione per fare il punto sul cantiere che procede dopo aver completato lo scheletro incollato ordinate fatto il riempimento a poppa e prua incollato il ponte h incominciato il primo fasciame . Buon lavoro Birba Cutty Sark by Sergal-107.jpg

Cutty Sark by Sergal-immagine-100.jpg

Cutty Sark by Sergal-103.jpg

Cutty Sark by Sergal-immagine-101.jpg
