Vecchio 29-06-12, 01:55 PM   #1
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito Trabaccolo dell'Adriatico

Ciao a tutti gli amici del forum….
dopo alcune ore di ricerca nel web scaglionate in diversi giorni,credo di essere pronto ad iniziare il mio cantiere del “Trabaccolo” .
Come partenza di base dello scafo prenderò il disegno dell’Amati … al quale porterò delle variazioni sostanziali per rendere il modello il più vicino possibile alla realtà...ho ancora due dubbi:


1) se ingrandire il disegno di un 20/30%

2) se utilizzerò legni pregiati (noce ,mogano,rovere,ecc..) o legni chiari (pino,abete,faggio, ecc..) per poi colorali con aniline all’acqua…

Ci aggiorniamo a domani con le prime foto.. ciao
Icone allegate
Trabaccolo dell'Adriatico-nuovo-3.jpg   Trabaccolo dell'Adriatico-nuovo-4.jpg
alberto1964 non è in linea   Rispondi quotando
Vecchio 29-06-12, 03:09 PM   #2
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Ciao Alberto e buon cantiere !
qual'è la scala dei piani Amati?
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 29-06-12, 05:03 PM   #3
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

ce n'erano anche di lunghi 20 mt e più, per cui la scala potrebbe essere diversa ...
qui trovate un po' di storia e dettagli
Il trabaccolo dell'Adriatico
cliccate anche sui tre link che ci sono a fondo pagina prima delle ultime due foto
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 02-07-12, 07:04 PM   #4
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

Finalmente nel we ho avuto un po di tempo per dedicarmi al Trabaccolo ed ho inizito a fare un po si segatura !!!
Ho deciso di rimanere fedele alla grandezza del disegno Amati....

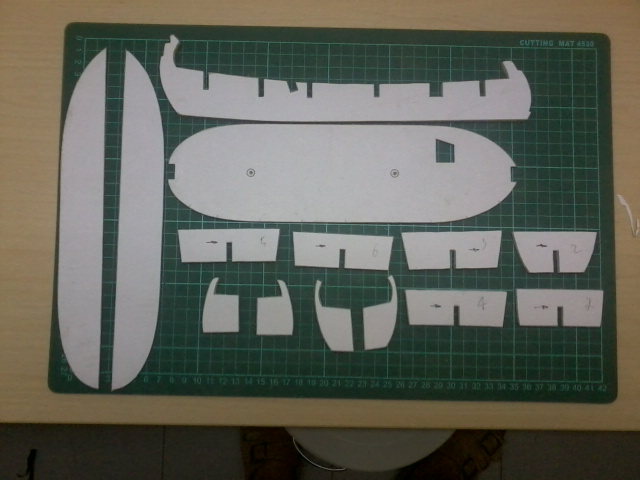

la chiglia l'ho ricavata da due listelli di ayous da 5mm x 30 cm incollati le ordinate con compensato da 4mm il ponte e il fondo dello scafo con compensato da 1,5mm...

il primo fasciame (e forse unico) l'ho ricavato da un listello di pino tagliato in listelli da mm 1,5 x 10
Icone allegate
Trabaccolo dell'Adriatico-foto0104.jpg   Trabaccolo dell'Adriatico-foto0107.jpg   Trabaccolo dell'Adriatico-foto0110.jpg

Trabaccolo dell'Adriatico-foto0111.jpg   Trabaccolo dell'Adriatico-foto0119.jpg   Trabaccolo dell'Adriatico-foto0126.jpg


Ultima modifica di alberto1964; 02-07-12 a 07:10 PM
alberto1964 non è in linea   Rispondi quotando
Vecchio 03-07-12, 12:12 PM   #5
Utente Senior

L'avatar di pimini

Registrato dal: Jun 2010
residenza: Provincia di Milano (sud-est)
Messaggi: 2,547
pimini diventerà qualcuno prima o dopo!
predefinito

Ottimo lavoro!
Non sono un po' troppo alti i listelli da 10 mm per il fasciame???
__________________
Pier

il mio cantiere: Thomas A. Edison http://www.modellismo.net/forum/navi...struzione.html
pimini non è in linea   Rispondi quotando
Vecchio 03-07-12, 06:26 PM   #6
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

Quote:
Originariamente inviata da pimini Visualizza il messaggio
Ottimo lavoro!
Non sono un po' troppo alti i listelli da 10 mm per il fasciame???
Ciao Pier...hai ragione!!!... infatti stavo pensando di rivedere un pò tutto...ho in mente di cambiare totalmente legno..chiglia in noce e fasciame con segmenti di in rovere da alto 5mm ..stasera mi metto a tagliare ..
Icone allegate
Trabaccolo dell'Adriatico-nuovo-7.jpg
alberto1964 non è in linea   Rispondi quotando
Vecchio 03-07-12, 10:18 PM   #7
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

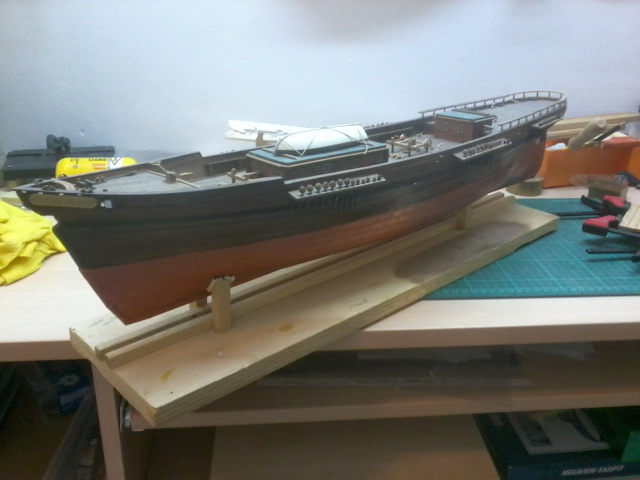

In lavoro ho anche questo clipper il Flyin Cloud autocostuito da disegno Mamoli...
Icone allegate
Trabaccolo dell'Adriatico-foto0146.jpg   Trabaccolo dell'Adriatico-foto0147.jpg   Trabaccolo dell'Adriatico-foto0149.jpg

alberto1964 non è in linea   Rispondi quotando
Vecchio 03-07-12, 11:47 PM   #8
Moderatore

L'avatar di Killik

Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
Killik inizia ad ingranare.
predefinito

Bene bene bene!!!!
Vedo che presto aprirai anche il WIP parallelo per questo bel clipper!!!
__________________
Sezione maestra
Galeone
Santa Maria
Killik non è in linea   Rispondi quotando
Vecchio 04-07-12, 09:09 AM   #9
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

Quote:
Originariamente inviata da Killik Visualizza il messaggio
Bene bene bene!!!!
Vedo che presto aprirai anche il WIP parallelo per questo bel clipper!!!
Ciao Killik ... del clipper è già quasi tutto costruito alberi,pennoni,ecc... ho solo bisogno di un po di preparazione spicologica prima di mettermi tra griselle,sartie e manovre varie e nel Flying Cloud ce ne sono parecchie...!!... credo che aspetterò il fresco!!
Icone allegate
Trabaccolo dell'Adriatico-flyingcloud_large.jpg

Ultima modifica di alberto1964; 04-07-12 a 09:24 AM
alberto1964 non è in linea   Rispondi quotando
Vecchio 04-07-12, 12:07 PM   #10
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

Quote:
Originariamente inviata da Giuseppe99 Visualizza il messaggio
Se non mi sbaglio tra questi 2 modelli c'era anche l'idea di un bluenose...
si Giuseppe.. dovevo scegliere cosa iniziare se il trabaccolo o il bluenose...ho scelto il trabaccolo, appena finito (non è un lavoro tanto complesso) inizierò sicuramente lo schooner canadese... ho solo un piano di lavoro e neache grande ricavato in un anglolino del corridoio ..pensa che ogni volta che faccio un po di segatura devo passare l'aspirapolvere.. guardo con tanta invidia certi laboratori che vedo nei vari forum!!...
alberto1964 non è in linea   Rispondi quotando
Vecchio 05-08-12, 05:52 PM   #11
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

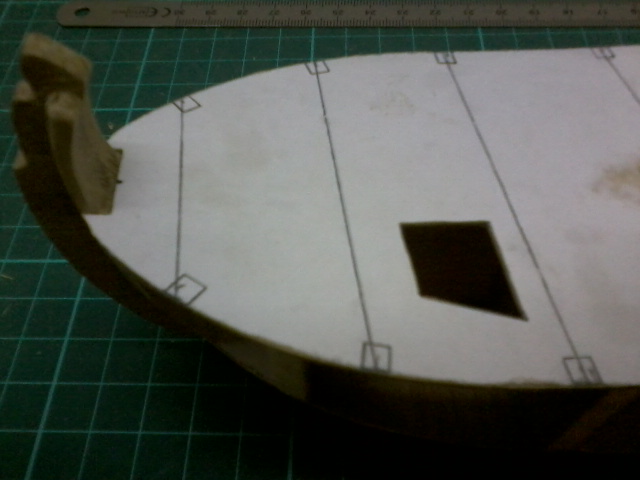

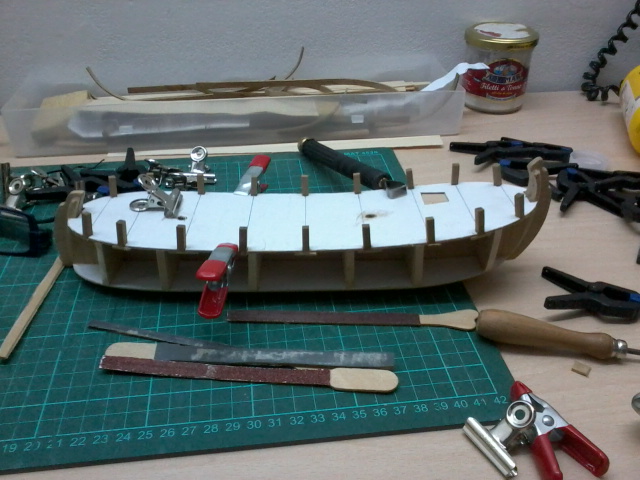

Ciao a tutti ho rimesso mano ieri sul trabaccolo... i lavori procedono a rilento..causa il lavoro e il caldo!!..

la stuttura è pronta per il fasciame!!
Icone allegate
Trabaccolo dell'Adriatico-foto0224.jpg   Trabaccolo dell'Adriatico-foto0232.jpg   Trabaccolo dell'Adriatico-foto0235.jpg

Trabaccolo dell'Adriatico-foto0234.jpg   Trabaccolo dell'Adriatico-foto0261.jpg   Trabaccolo dell'Adriatico-foto0255.jpg

alberto1964 non è in linea   Rispondi quotando
Vecchio 05-08-12, 06:06 PM   #12
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

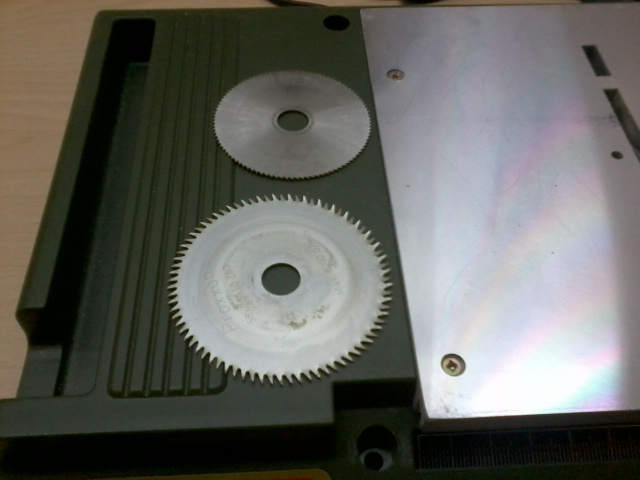

fasciame di rovere 6 x 1,5 ricavati la listelli di parquet da 10mm x 30cm
Icone allegate
Trabaccolo dell'Adriatico-foto0197.jpg   Trabaccolo dell'Adriatico-foto0198.jpg   Trabaccolo dell'Adriatico-foto0206.jpg

Trabaccolo dell'Adriatico-foto0212.jpg

Ultima modifica di alberto1964; 05-08-12 a 11:57 PM
alberto1964 non è in linea   Rispondi quotando
Vecchio 06-08-12, 07:46 PM   #13
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

Quote:
Originariamente inviata da Giuseppe99 Visualizza il messaggio
Il rovere è buono come legno.. forse un po' troppo duro ma bello da vedere Avanti così!!!

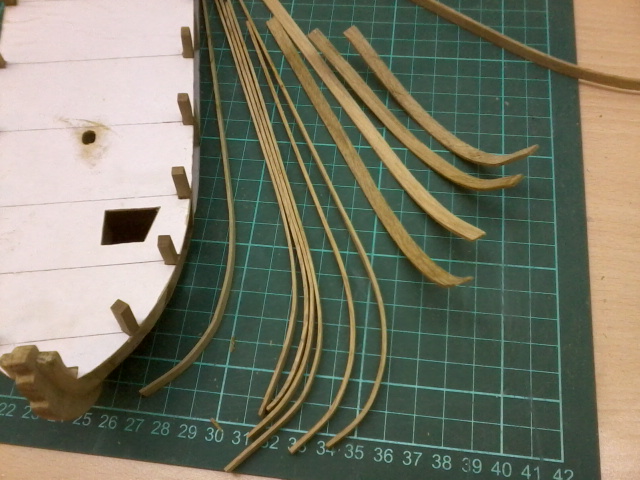

Ciao Giuseppe... ho scelto il rovere perchè parlando con un vecchio calafà mi ha detto che gran parte dello scafo del trabaccolo era in quercia ... cmq tenuto a mollo in acqua calda per una mezz'ora si piega come il burro... e una volta asciutto le curve non si muovono più... ..
Icone allegate
Trabaccolo dell'Adriatico-foto0262.jpg   Trabaccolo dell'Adriatico-foto0263.jpg
alberto1964 non è in linea   Rispondi quotando
Vecchio 17-08-12, 01:32 PM   #14
Utente Junior

Registrato dal: Aug 2010
residenza: Fano (PU)
Messaggi: 45
alberto1964 è un newbie...
predefinito

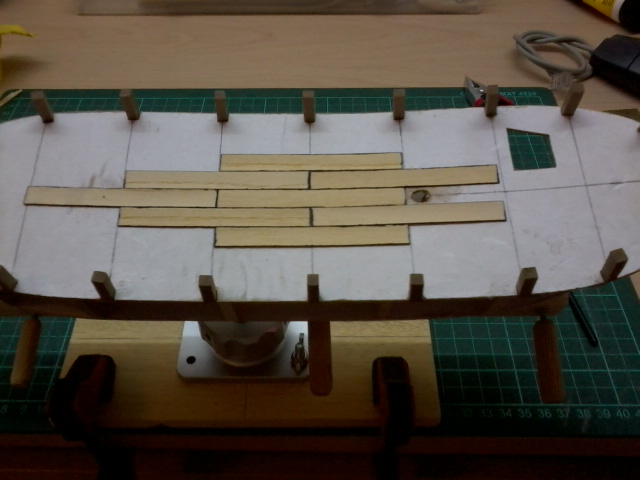

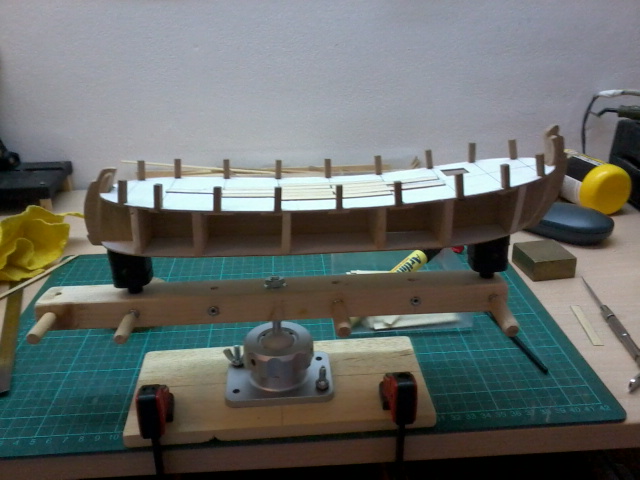

ciao a tutti...I lavori vanno a rilento causa caldo...cmq oggi ho iniziato il tavolato del ponte ..ricavato da impiallacciatura di acero da 0,5 tagliata in listelli 8mm x 7cm.

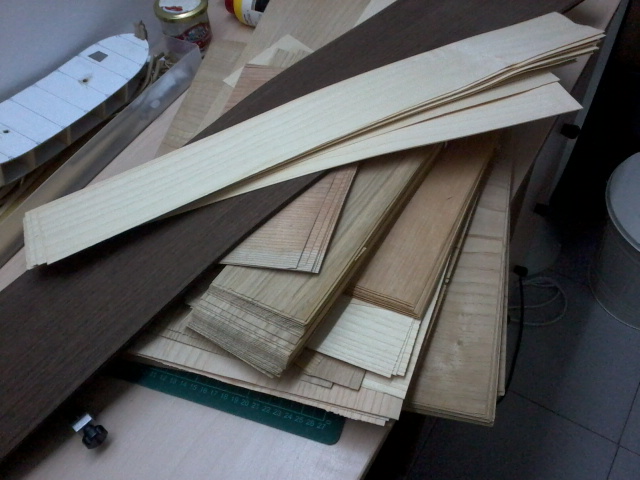

i listelli sono stati sporcati hai bordi con acrilico nero...non lavorando tanto al modello ho impiegatoto un po di tempo per autocostruirmi uno scaletto e a reperire un po di legno in attesa di giornate più fresche!!
Icone allegate
Trabaccolo dell'Adriatico-foto0247.jpg   Trabaccolo dell'Adriatico-foto0251.jpg   Trabaccolo dell'Adriatico-foto0266.jpg

Trabaccolo dell'Adriatico-foto0267.jpg
alberto1964 non è in linea   Rispondi quotando
Vecchio 17-08-12, 02:20 PM   #15
Utente Senior

L'avatar di cerqui

Registrato dal: Dec 2011
residenza: ATRI
Messaggi: 2,197
cerqui è un newbie...
predefinito

Anche io conoscevo questa tecnica e devo dire che hai ottenuto un ottimo risultato! Io invece abbandonai subito perché il colore arrivo fino al centro dei listelli
cerqui non è in linea   Rispondi quotando
