25-06-12, 06:26 PM
|
#1
|
Utente Junior
Registrato dal: Jun 2012
residenza: Torino
Messaggi: 26
|
Ranger

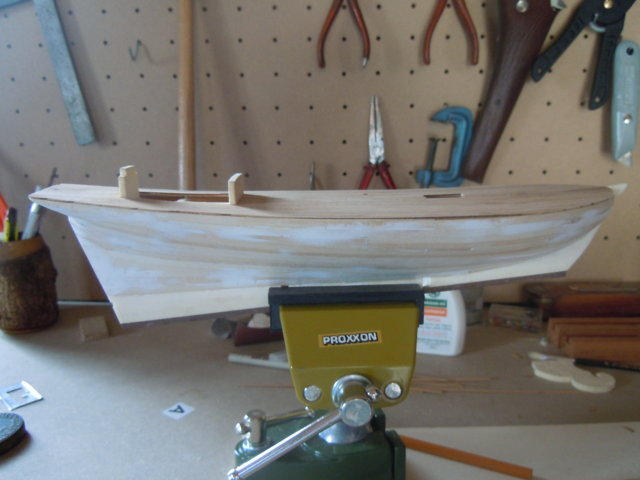

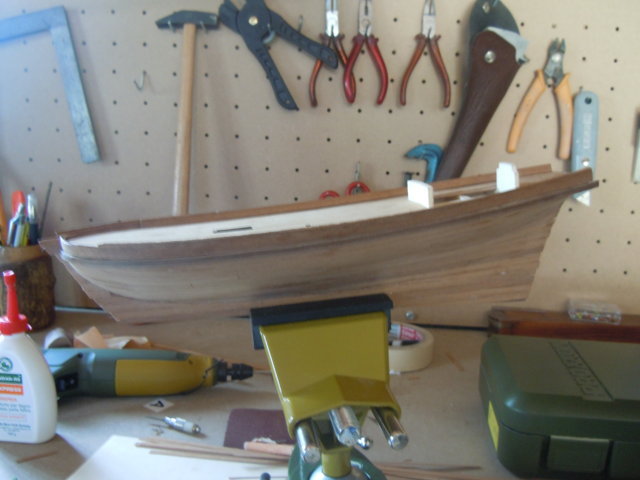

Grazie al vostro incoraggiamento ho deciso di aprire questo WIP con il mio primo modello.
L'inizio non è stato dei più confortanti a causa dei problemi piani costruttivi che ben conoscete. Malgrado abbia letto molti post ho commesso numerosissimi errori. Credo che il danno ormai sia inrrecuperabili.
A voi l'ardua sentenza
|
|
|
25-06-12, 07:37 PM
|
#2
|
Utente Senior
Registrato dal: Mar 2009
residenza: Bergamo
Messaggi: 4,765
|
Anche a me sembra buono.
|
|
|
25-06-12, 07:55 PM
|
#3
|
Utente
Registrato dal: Apr 2012
residenza: Bologna
Messaggi: 288
|
Ciao, sono fresco di Ranger, quindi ti dico alcuni miei commenti:
-Verifica la simmetria della cabina, che anche a me risultava asimmetrica nella versione che ho montato (è secondo me un problema del progetto Corel).
Quello è un problema facilmente risolvibile, basta tagliare con il cutter e un pò di pazienza le zone eccedenti e spessorare in alcune zone per riportare la simmetria e assialità (tanto va poi rivestita con listelli la cabina).
Al peggio la elimini del tutto e la rifai appoggiandovela sopra una volta terminata.
-sembra che i listelli del ponte non sono interrotti in maniera geometricamente giusta (come sembra dalla foto, sembra che creino una linea un pò storta rispetto all'asse della chiglia).
di questo non mi preoccuperei, perchè a modello terminato il ponte risulterà estremamente ingombro di materiale vario e quindi non salterà all'occhio (con questo tipo di modello no, con altri modelli sì).
-Se il problema principe è la chiusura della poppa, la cosa è più complessa, e occorre verificare che margine di manovra hai per avvicinarti al modello previsto.
Però tieni presente che:
-puoi verniciare interamente lo scafo con i colori dell'Alert della Mamoli, quindi opera viva bianca e opera morta nera, cioè speculari al Ranger.
Rimane storicamente corretto.
Questo significa che correzioni "invasive" sulla poppa saranno decisamente meno evidenti con il colore nero.
Per come lo ho interpretato io, tutti i listelli confluiscono entro i confini dello specchio di poppa, con delle "torciture" lungo il loro asse anche considerevoli (soprattutto nella parte inferiore dello specchio di poppa).
Il tuo riferimento dimensionale deve essere lo specchio di poppa di metallo, quello con il nome, leggermente più piccolo di quello in legno che ti hanno dato.
Tutti i listelli, soprattutto quelli inferiori devo confluire entro i suoi confini.
Lateralmente invece lo specchio di poppa deve sporgere come con due piccole mezze lune (due orecchie), quindi i listelli laterali non devono seguire alcuna curvatura.
Il problema al peggio lo puoi risolvere con una stuccatura e la verniciatura.
Non so se hai dei listelli residui per fare esperimenti come rimuoverli e rifarli da capo, perchè la Corel è un pò "tirchietta" con il numero di listelli e forse arrivi al limite.
Se invece i problemi non erano quelli sopra allora vuol dire che non ho capito una mazza e alzo bandiera bianca!
Però è meglio che ascolti principalmente i super "decani" del forum, che sicuramente ti daranno dei consigli più centrati e risolutivi!
I miei consigli sono solo classificabili come "ultima spiaggia".
|
|
|
26-06-12, 09:35 AM
|
#4
|
Utente
Registrato dal: Feb 2012
residenza: Zadar (Zara) Croazia
Messaggi: 955
|
Ciao
Non sembra poi la catastrofe come la descrivevi nella presentazione
Ecco, quello che ho notato io, ma magari e solo la foto che ingana, e' il proseguimento della chiglia a prua - "ruota di prua" (se non vado errato).
Nella foto di prua sembra che sia storta verso il lato sinistro della barca (sulla foto verso destra).
|
|
|
26-06-12, 05:56 PM
|
#5
|
Utente Junior
Registrato dal: Jun 2012
residenza: Torino
Messaggi: 26
|
Salve
Grazie a tutti per i consigli. Questi giorni ho pochissimo tempo, perciò vi risponderò con più calma nel fine settimana. Scusatemi

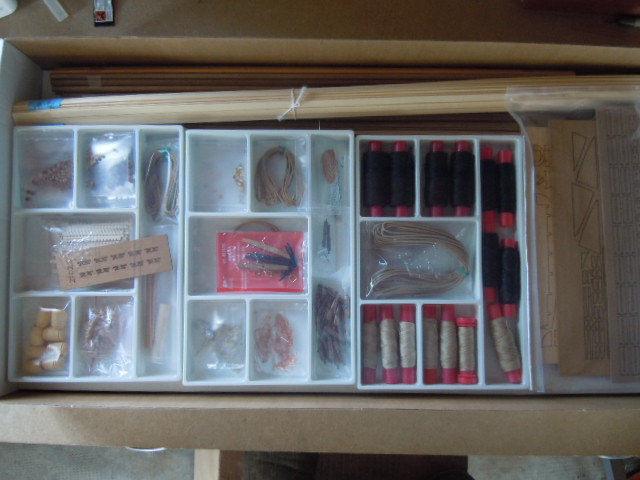

P.s. Oggi ho aperto finalmente il mio regalo di compleanno !
Che dire: Bellissima! Materiali ad occhio ottimi.

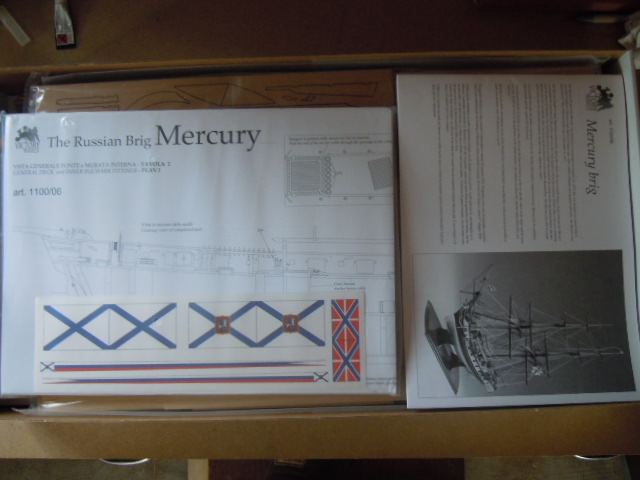

Molti piani costruttivi, dettagliati e precisi.
Ma questa è un'altra storia
A presto
__________________
Francesco
|
|
|
26-06-12, 06:59 PM
|
#6
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Mi spiace solo (per te...) che il sito sia in lingua russa e quindi incomprensibile, ma credo che le immagini possano esserti di aiuto e ispirazione!
Forum della città di Sevastopol
Se ti interessa, ho anche delle tavole (in russo, of course) del Merkurij con bei disegni!
Ultima modifica di Killik; 26-06-12 a 07:06 PM
|
|
|
26-06-12, 08:41 PM
|
#7
|
Utente Senior
Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,947
|
Quote:
Originariamente inviata da Killik
Mi spiace solo (per te...) che il sito sia in lingua russa e quindi incomprensibile, ma credo che le immagini possano esserti di aiuto e ispirazione!
|
C'è sempre il traduttore di google, non sarà il massimo ma aiuta
|
|
|
26-06-12, 09:23 PM
|
#8
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
|
|
|
26-06-12, 10:22 PM
|
#9
|
Utente Junior
Registrato dal: Jun 2012
residenza: Torino
Messaggi: 26
|
Grazie, certo che mi interessano!
In effetti sto cercando materiale in internet. Al momento ho trovato utile questo sito
Model 20-gun brig "Mercury" excellent quality.. Sicuramente lo avrai già visto.
Purtroppo fino al 23 di luglio sono impegnato con 2 esami piuttosto duri che non mi lasciano molto tempo.
Poi avrò molto tempo x finire il Ranger e aprire il wip del Mercury
Prima di iniziare, questa volta voglio documentarmi bene, e studiare bene i numerosi piani di costruzione.
__________________
Francesco
|
|
|
27-06-12, 07:41 AM
|
#10
|
Utente Senior
Registrato dal: Mar 2011
residenza: Palermo
Messaggi: 1,947
|
Quote:
Originariamente inviata da Killik
|
Hai perfettamente ragione, i termini navali (come anche altre terminologie tecniche specifiche) necessitano di dizionari specifici, quando esistono.
Forse, in questo caso, sarebbe possibile trovare in circolazione un dizionario russo-inglese e da questo, per confronto con uno inglese-italiano risalire ai vari termini. Un lavoraccio, ma si potrebbe fare
|
|
|
27-06-12, 12:05 PM
|
#11
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Quote:
Originariamente inviata da lanish65
Grazie, certo che mi interessano!
In effetti sto cercando materiale in internet. Al momento ho trovato utile questo sito
Model 20-gun brig "Mercury" excellent quality.. Sicuramente lo avrai già visto.
Purtroppo fino al 23 di luglio sono impegnato con 2 esami piuttosto duri che non mi lasciano molto tempo.
Poi avrò molto tempo x finire il Ranger e aprire il wip del Mercury
Prima di iniziare, questa volta voglio documentarmi bene, e studiare bene i numerosi piani di costruzione.
|
Mandami in messaggio privato la tua email, per i disegni
|
|
|
30-06-12, 06:32 PM
|
#12
|
Utente Junior
Registrato dal: Jun 2012
residenza: Torino
Messaggi: 26
|
stucco
Salve

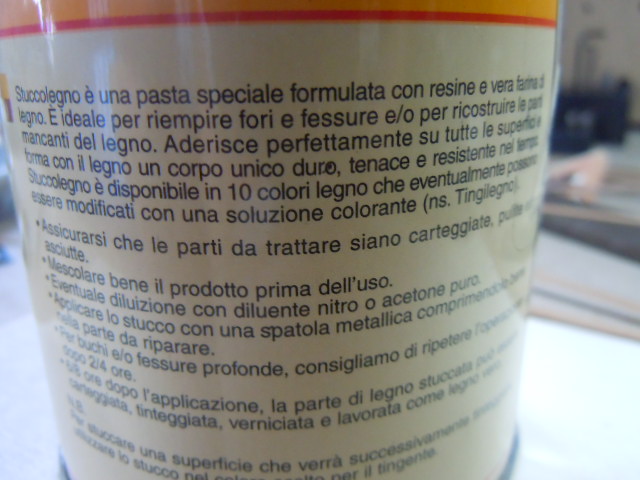

Ho quasi finito di posare il secondo fasciame, poi cercherò in qualche modo di sistemare la poppa. Non sono riuscito a trovare il legno platico della Liberon: secondo voi questo va bene lo stesso.
Buona Domenica
__________________
Francesco
|
|
|
30-06-12, 07:02 PM
|
#13
|
Utente Senior
Registrato dal: Jul 2010
residenza: Bergamo
Messaggi: 2,441
|
Quote:
Originariamente inviata da lanish65
Salve
Ho quasi finito di posare il secondo fasciame, poi cercherò in qualche modo di sistemare la poppa. Non sono riuscito a trovare il legno platico della Liberon: secondo voi questo va bene lo stesso.
Buona Domenica
|
Ciao lanish, è un po' difficile darti una risposta (seria) non conoscendo le qualità del prodotto..Il legno plastico Liberon lo conosco molto bene per le sue caratteristiche fisiche (plasmabilità, adesività, non retraibilità), per come può essere lavorato (esattamente come un legno duro), per i suoi colori (che ne permettono l'uso "invisibile" con molte essenze del secondo fasciame)..purtroppo ogni altro prodotto deve essere provato prima..magari è migliore, ma lo si può sapere solo dopo averlo usato..e se non ha le stesse caratteristiche..dopo è tardi per tornare indietro.
E' il solo motivo per cui mi sento di consigliare caldamente il Liberon a chiunque abbia bisogno di uno "stucco" con certe caratteristiche..solo perchè ne ho provati decine di tipi con risultati deludenti..
|
|
|
30-06-12, 09:39 PM
|
#14
|
Moderatore
Registrato dal: Jan 2012
residenza: Verona e Mosca (Russia)
Messaggi: 3,635
|
Se non colori lo scafo, la stuccatura al secondo fasciame deve essere quasi invisibile, altrimenti rischi di rovinare tutto... stai attentissimo, sarebbe un peccato...
|
|
|
01-07-12, 12:07 AM
|
#15
|
Utente Junior
Registrato dal: Jun 2012
residenza: Torino
Messaggi: 26
|
Ciao
eccetto l'incintone lo scafo va dipinto bianco/nero.
__________________
Francesco
|
|
|
