jinkazama82it 19-02-17 03:51 PM

[WIP] Come ti stravolgono una moto RC

3 allegato(i)
Beh magari il il titolo non sarà dei più esaustivi però in fin dei conti è quello che sto facendo [emoji38]

Qui potrete vedere come converto la mia Honda rc211v RC da scoppio ad elettrico.

la fase 1 non è stata molto documentata ed ha previsto lo scambio delle fiancate del telaio, si lo so vi starete chiedendo il perché, molto semplicemente a suo tempo per fissare il motore ai montanti interni e contemporaneamente montare il rotostart dovetti rimuovere un po' di materiale dalla fiancata sx, ora facendo varie prove sulla fiancata dx (quella dove vi è anche la corona dentata) il posizionamento del supporto motore (recuperato da un monster truck 1/10) non trovava un posizionamento ottimale...

questo era il meglio che si poteva ottenere dalla fiancata dx
Allegato 266492

mentre sulla fiancata sx sì, quindi ho smontato tutto il cibborio invertito le due fiancate...

questa la fiancata sx montata a dx
Allegato 266493

ed ecco qui che "magicamente" il supporto trova il suo bel posticino...

fiancata sx con supporto motore
Allegato 266494

ora non mi resta che fissare i montanti ad un secondo punto di fissaggio per rendere il tutto più solido e stabile.

Presto altre foto dei lavori verranno pubblicate, stay tuned!!!




Inviato dal mio Nerdphone

jinkazama82it 19-02-17 07:01 PM

3 allegato(i)
Eccomi di nuovo qui, dopo la prova di posizionamento preliminare si passa ai fatti:

Qui sotto il montante superiore e subito sotto quello inferiore a cui ho rimosso parti ingombranti che impedivano il corretto posizionamento del supporto motore e della corona dentata.
Allegato 266504
Allegato 266505

Qui nuova prova di posizionamento, direi che ora tutto quadra ed entra a pennello.
Allegato 266506

non ho ancora finito ma manca poco [emoji2]
Inviato dal mio Nerdphone

jinkazama82it 20-02-17 03:46 PM

3 allegato(i)
Ed eccoci alla fine della crociata, sono molto soddisfatto dell'opera finita (mancherebbe un foro di fissaggio del supporto motore ma anche volendo non potrei avvitare la vite in quanto in quel foro del supporto c'è una vite rotta [emoji38] )

come si presenta senza nulla assemblato
Allegato 266543

È ora di mettere il motore elettrico
Allegato 266544

Prova con scocca (mi spiace niente pignone ci vorranno un 2/3 mesi prima che mi arrivi qualcosa dalla Cina [emoji38] [emoji38] [emoji38] )
Allegato 266545

beh per ora è tutto la prova del 9 la potrò fare solo quando avrò in mano i pignoni.

Inviato dal mio Nerdphone

gnagnolone1964 24-02-17 02:16 PM

Ottimo lavoro :looksisi3gy::looksisi3gy:

jinkazama82it 24-02-17 02:24 PM

grazie! 😀

Inviato dal mio Nerdphone

ponzy79 03-03-17 11:12 AM

Quote:

Originariamente inviata da jinkazama82it (Messaggio 1346473)
Ed eccoci alla fine della crociata, sono molto soddisfatto dell'opera finita (mancherebbe un foro di fissaggio del supporto motore ma anche volendo non potrei avvitare la vite in quanto in quel foro del supporto c'è una vite rotta [emoji38] )

come si presenta senza nulla assemblato
Allegato 266543

È ora di mettere il motore elettrico
Allegato 266544

Prova con scocca (mi spiace niente pignone ci vorranno un 2/3 mesi prima che mi arrivi qualcosa dalla Cina [emoji38] [emoji38] [emoji38] )
Allegato 266545

beh per ora è tutto la prova del 9 la potrò fare solo quando avrò in mano i pignoni.

Inviato dal mio Nerdphone

Motore 540? Quelli per le 1:10?Per i pignoni mod 1 su albero da 3mm oppure adattatore per falò diventate 5mm l'albero?? Comunque Buon lavoro utilizzando materiale riciclato..io in futuro perdendo spunto da te credo farò pezzo di alluminio da 2.5 mmm di spessore.. facile da tagliare e forare così evito quei montanti e fisso tutto alla fiancata. .

Inviato con il mio SM-N7505 - Scarica l‘app del Forum di Modellismo.net

jinkazama82it 03-03-17 11:27 AM

Anche io avrei progettato di creare un supporto specifico con lastra di alluminio ma devo acquistarla XD (il progetto già c'è e ho anche fatto alcune prove in cartoncino delle misure necessarie molto più carino e soprattutto preciso nell'accoppiamento)

il motore è un classe 550 con alberino da 3.175, niente adattatore appena possibile ordino su hobbyking i pignoni modulo 1 per alberino da 3.175

Inviato dal mio Nerdphone

jinkazama82it 06-03-17 01:03 PM

dopo aver spedito quanto concordato e dopo essermi fatto 2 conti sommando quanto restava sulla mia Postepay e quanto avevo su Paypal (avevo 0.89$ su Paypal [emoji38] ) posso dichiarare che grazie alla generosità di ponzy79 oggi... giusto pochi istanti fa ho potuto ordinare su hobbyking 2 pignoni modulo 1 per alberino da 3.175 per la mia moto!!!

male che va tra un paio di mesi posso di nuovo veder sfrecciare la mia sf501!!!

Che dire se non... thanks, thanks very much ponzy79!!!



Inviato dal mio Nerdphone

ponzy79 07-03-17 12:12 AM

Quote:

Originariamente inviata da jinkazama82it (Messaggio 1348846)
dopo aver spedito quanto concordato e dopo essermi fatto 2 conti sommando quanto restava sulla mia Postepay e quanto avevo su Paypal (avevo 0.89$ su Paypal [emoji38] ) posso dichiarare che grazie alla generosità di ponzy79 oggi... giusto pochi istanti fa ho potuto ordinare su hobbyking 2 pignoni modulo 1 per alberino da 3.175 per la mia moto!!!

male che va tra un paio di mesi posso di nuovo veder sfrecciare la mia sf501!!!

Che dire se non... thanks, thanks very much ponzy79!!!



Inviato dal mio Nerdphone

Grazie a te... anche la mia spero sfrecci presto grazie.. a te....[emoji2] [emoji2] [emoji2]

Inviato con il mio SM-N7505 - Scarica l‘app del Forum di Modellismo.net

jinkazama82it 07-03-17 01:27 PM

Quote:

Originariamente inviata da ponzy79 (Messaggio 1348974)
Grazie a te... anche la mia spero sfrecci presto grazie.. a te....[emoji2] [emoji2] [emoji2]

Inviato con il mio SM-N7505 - Scarica l‘app del Forum di Modellismo.net

il tuo pacchetto salvo ritardi dovrebbe arrivare entro venerdì, poi boh... sai come sono le poste italiane, ero quasi tentato di usare il pacco celere 3 ma non avevo niente da usare come riempimento e riempire il vuoto nella confezione (se fa rumore il pacco non lo accettano 😕).

Inviato dal mio Nerdphone

ponzy79 07-03-17 01:51 PM

Va benissimo... no ho fretta..tra lavoro famiglia.. in questo periodo ho poco tempo infatti ho un paio di cose da completare.. ma non riesco. ..😊😊😊 grazie ancora... buona giornata. ..

Inviato con il mio SM-N7505 - Scarica l‘app del Forum di Modellismo.net

jinkazama82it 16-03-17 10:34 AM

Allegato 268025

Il pacchetto con i pignoni modulo 1 è arrivato in Italia [emoji322] [emoji322] [emoji322]

Non vedo l'ora che arrivi a casetta mia [emoji7] [emoji7] [emoji7]

Inviato dal mio Nerdphone

jinkazama82it 19-03-17 12:58 PM

11 allegato(i)
Giusto perché "non avevo niente da fare" ieri ho continuato il progetto di conversione da scoppio a elettrico:

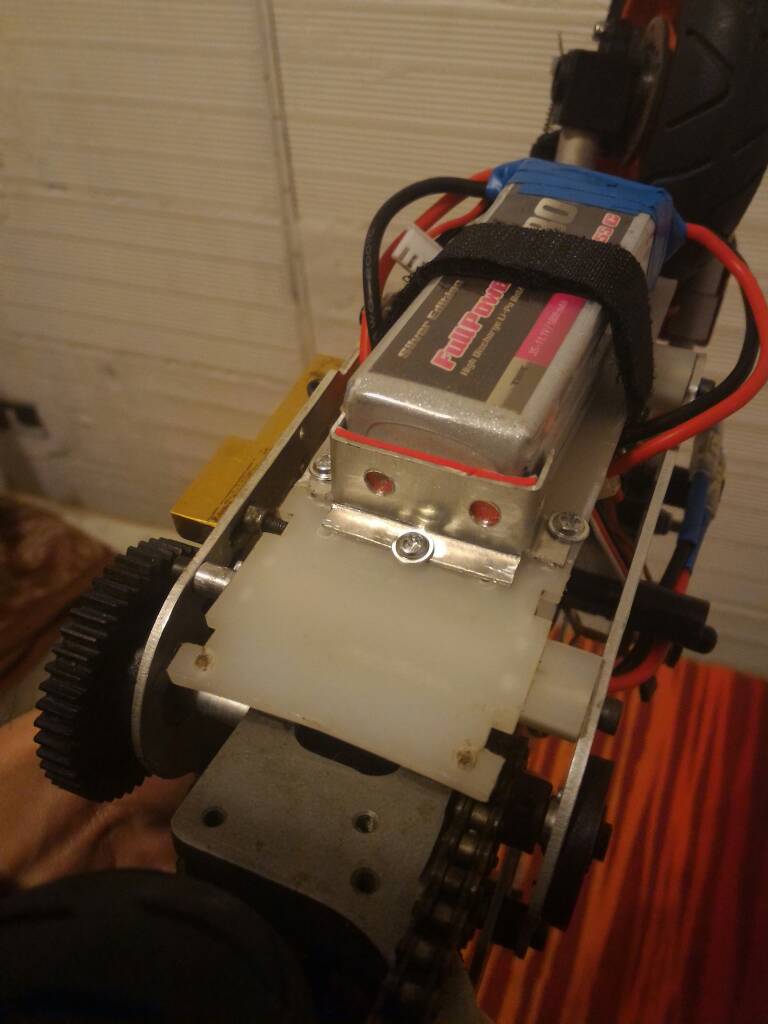

Per il momento questo è come ho fissato la batteria, ho fatto un fermo specifico per la sua dimensione (quando avrò qualcosa di più capiente di una 1800 farò qualcosa di diverso e più versatile per ora va bene così)
Allegato 268237
Allegato 268238

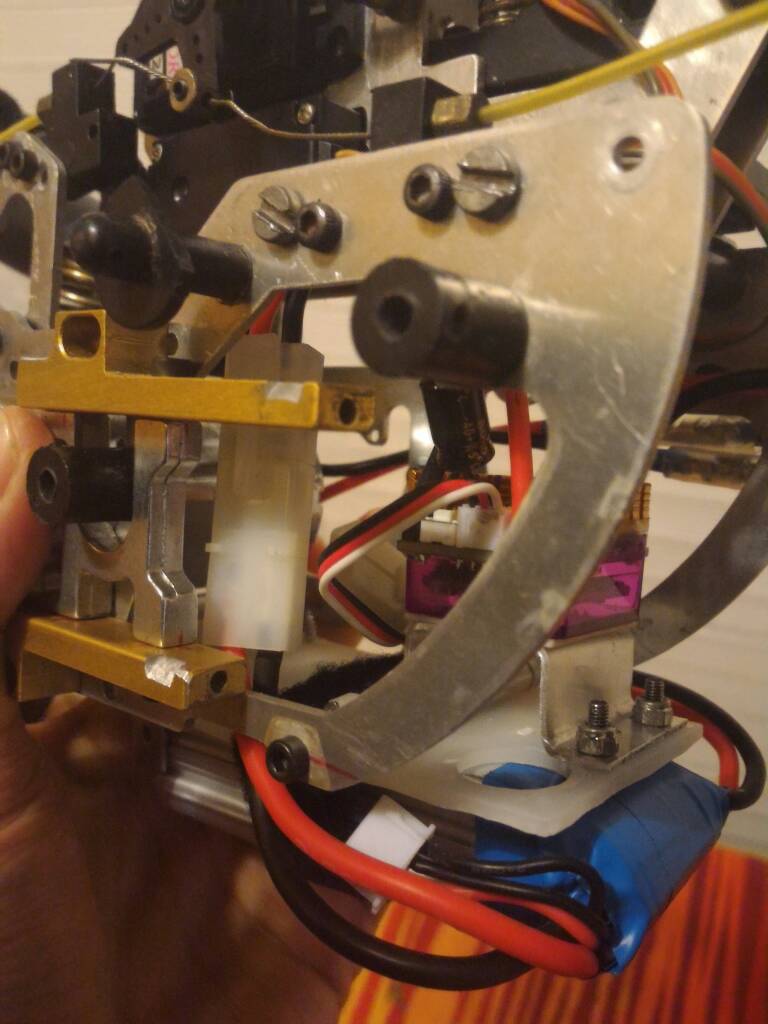

Posizione dell'esc e relativi cavi
Allegato 268239
Allegato 268240

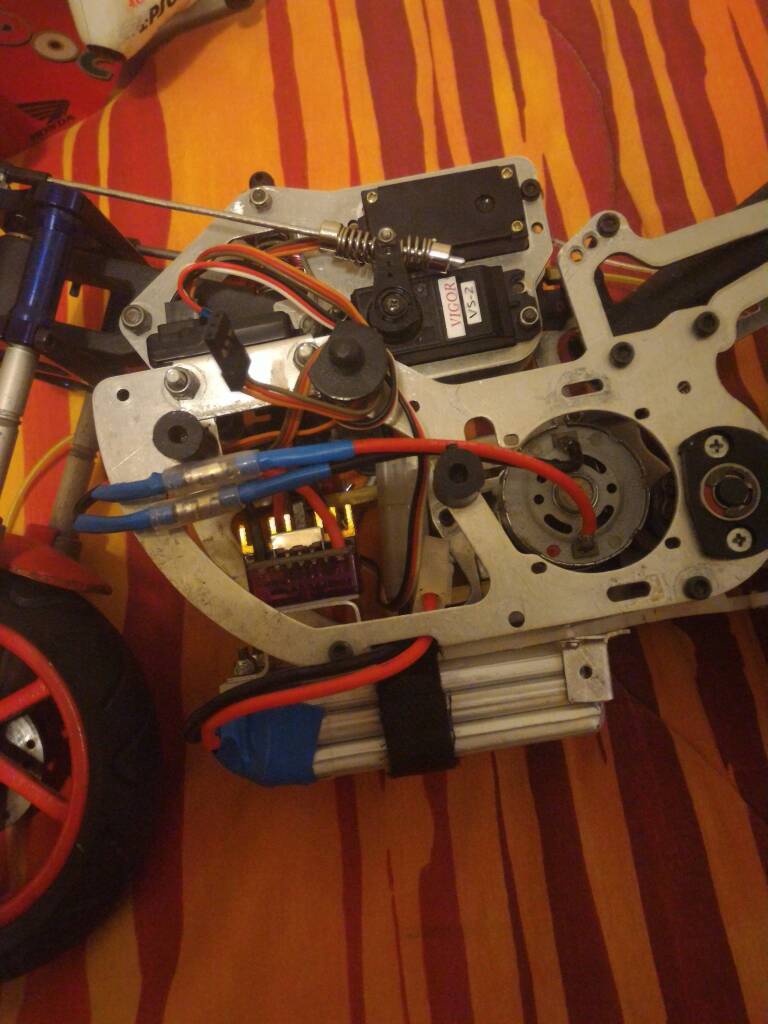

Visione laterale della configurazione elettrica
Allegato 268241

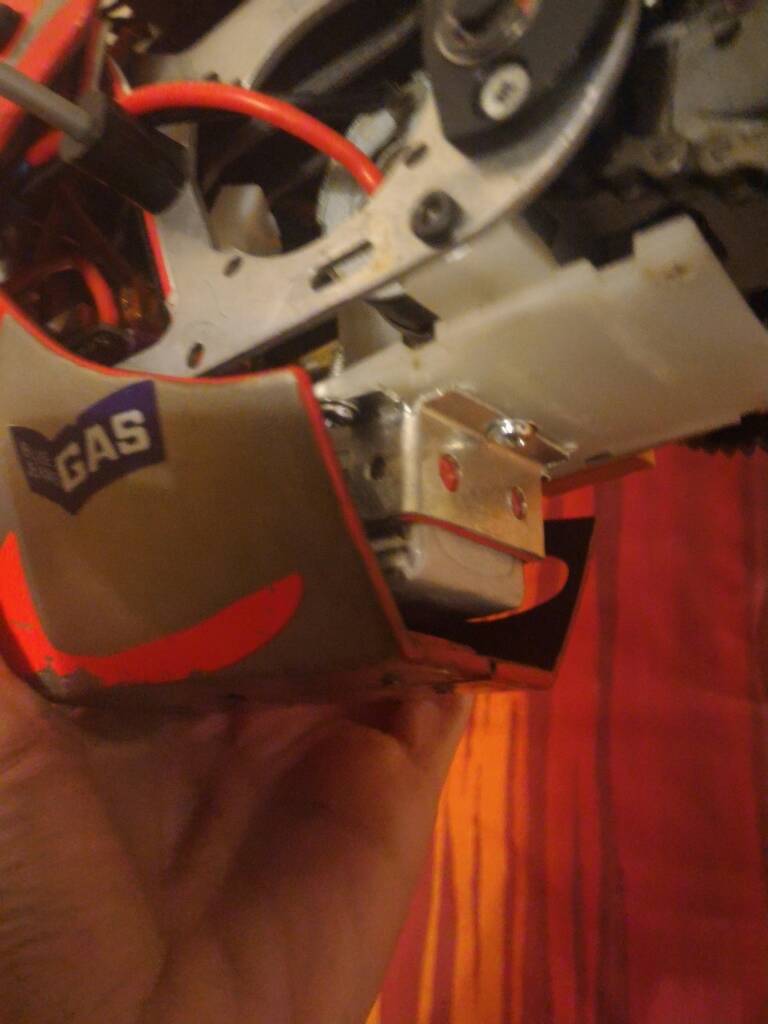

Vista del comparto elettronico/elettrico con scocca
Allegato 268242
Allegato 268243
Allegato 268244
Allegato 268245

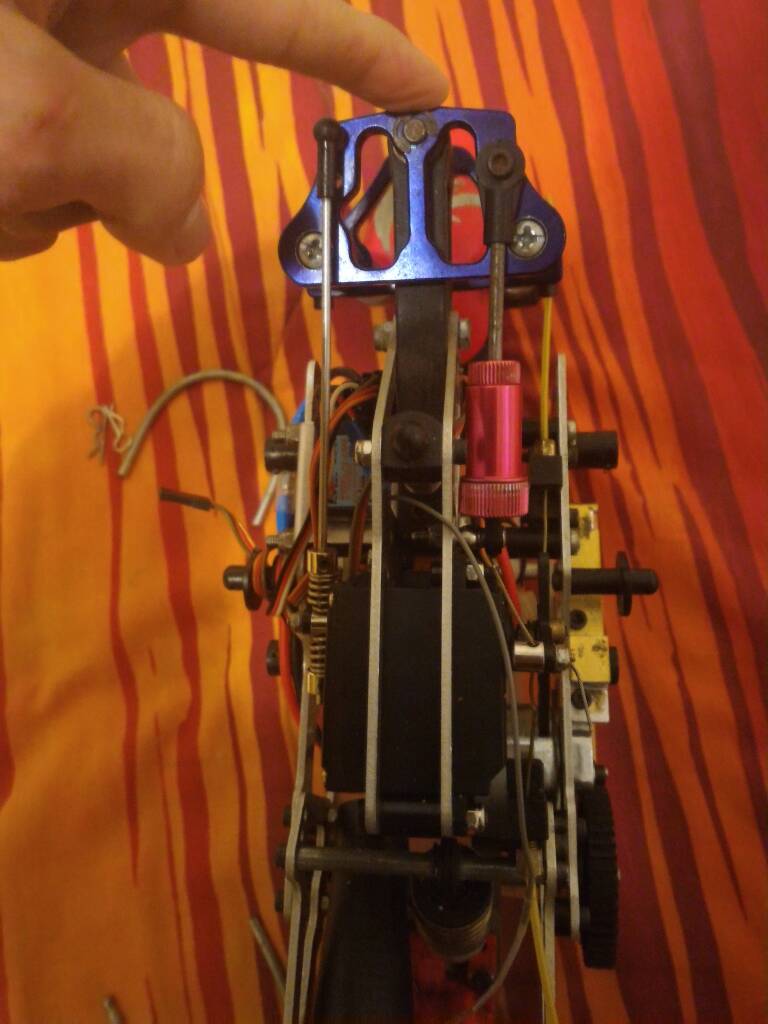

[OT] il mio sistema di sterzata (molto personalizzato)
Allegato 268246
Allegato 268247
[/OT]

Inviato dal mio Nerdphone

blackcat 19-03-17 04:22 PM

Buon sistema, bravo:Ok:
Un dubbio: nella terza foto il supporto motore non sembra in linea... è così o si tratta solo di un effetto ottico?

jinkazama82it 19-03-17 05:17 PM

solo un effetto ottico.

Inviato dal mio Nerdphone
